Guía práctica de mecanizado CNC para componentes de endoscopios y laparoscopios: tubos inoxidables, alojamientos de lentes, ranuras de sellado, redondez, rebabas, inspección y embalaje.

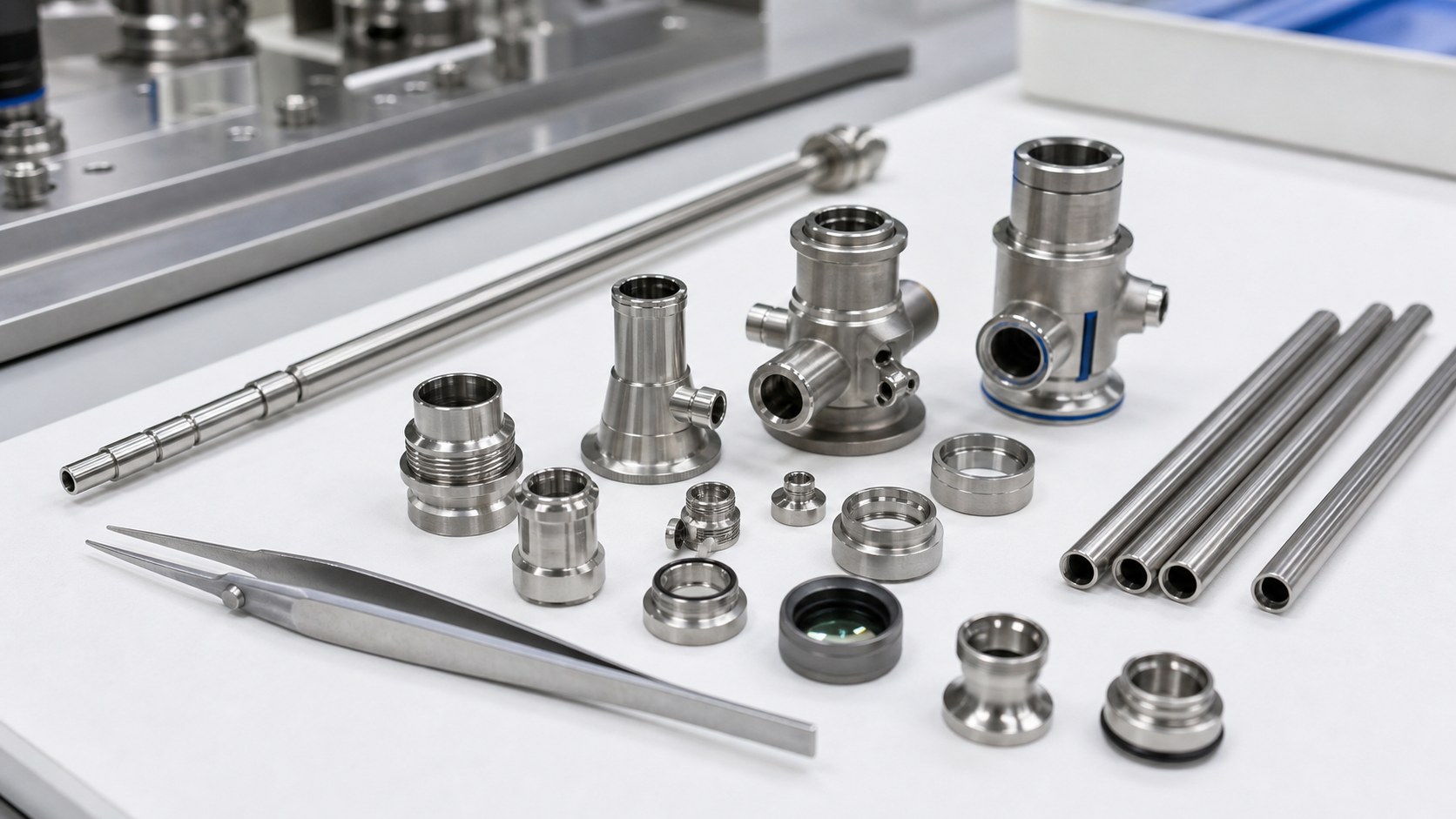

Las piezas de endoscopio combinan tamaño pequeño y precisión funcional
Los conjuntos de endoscopios y laparoscopios incluyen tubos delgados, alojamientos de lentes, guías de luz, anillos roscados e interfaces de sellado en muy poco espacio. Estas piezas deben mantener alineación óptica, sellado, transmisión de par y montaje repetido. El proveedor necesita más que el modelo 3D. La RFQ debe explicar qué diámetros alinean lentes, qué superficies sellan, qué tubos requieren redondez y qué bordes contactan cables, juntas u operadores.
El acero inoxidable es común, pero el grado importa
Muchos componentes usan acero inoxidable por resistencia, corrosión y superficie pulida. Según el proyecto, pueden solicitarse 304, 316 u otros grados. Titanio, aluminio o plásticos técnicos pueden usarse en soportes, útiles de prototipo o piezas no mojadas. Certificados, exposición a limpieza y acabado deben definirse antes de cotizar, especialmente si se evaluarán en ambientes húmedos o limpieza repetida.

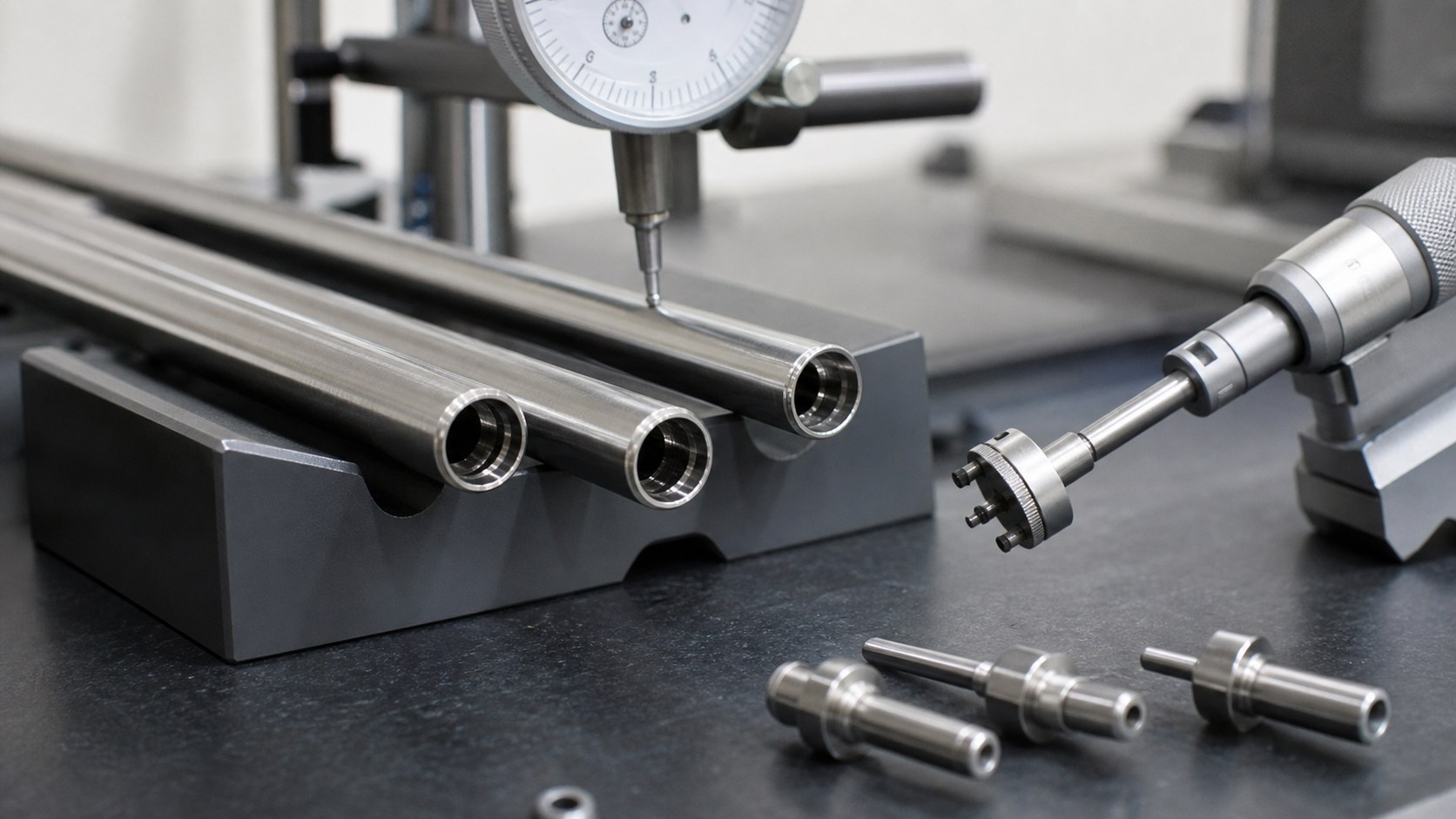

Los tubos delgados necesitan control de redondez y diámetro interior
Tubos largos y camisas pueden deformarse durante corte, sujeción, torneado o pulido. Redondez, concentricidad, rectitud y acabado interior pueden ser más importantes que una tolerancia exterior general. El plano debe marcar extremos críticos, diámetros de acople, holgura interna y descentramiento aceptable. Mordazas blandas, mandriles, apoyos y V-blocks ayudan a reducir deformación.
Los alojamientos de lentes necesitan datums y ranuras limpias
Alojamientos ópticos suelen incluir diámetros pequeños, roscas finas, ranuras O-ring y hombros que fijan distancia de lentes. Marcas de herramienta, recubrimiento o rebabas pueden afectar sellado y alineación. El plano debe definir tolerancia del diámetro, altura de hombro, ranura, rosca y superficies limpias. Si se requiere recubrimiento negro, pasivado o pulido, el enmascarado debe discutirse pronto.

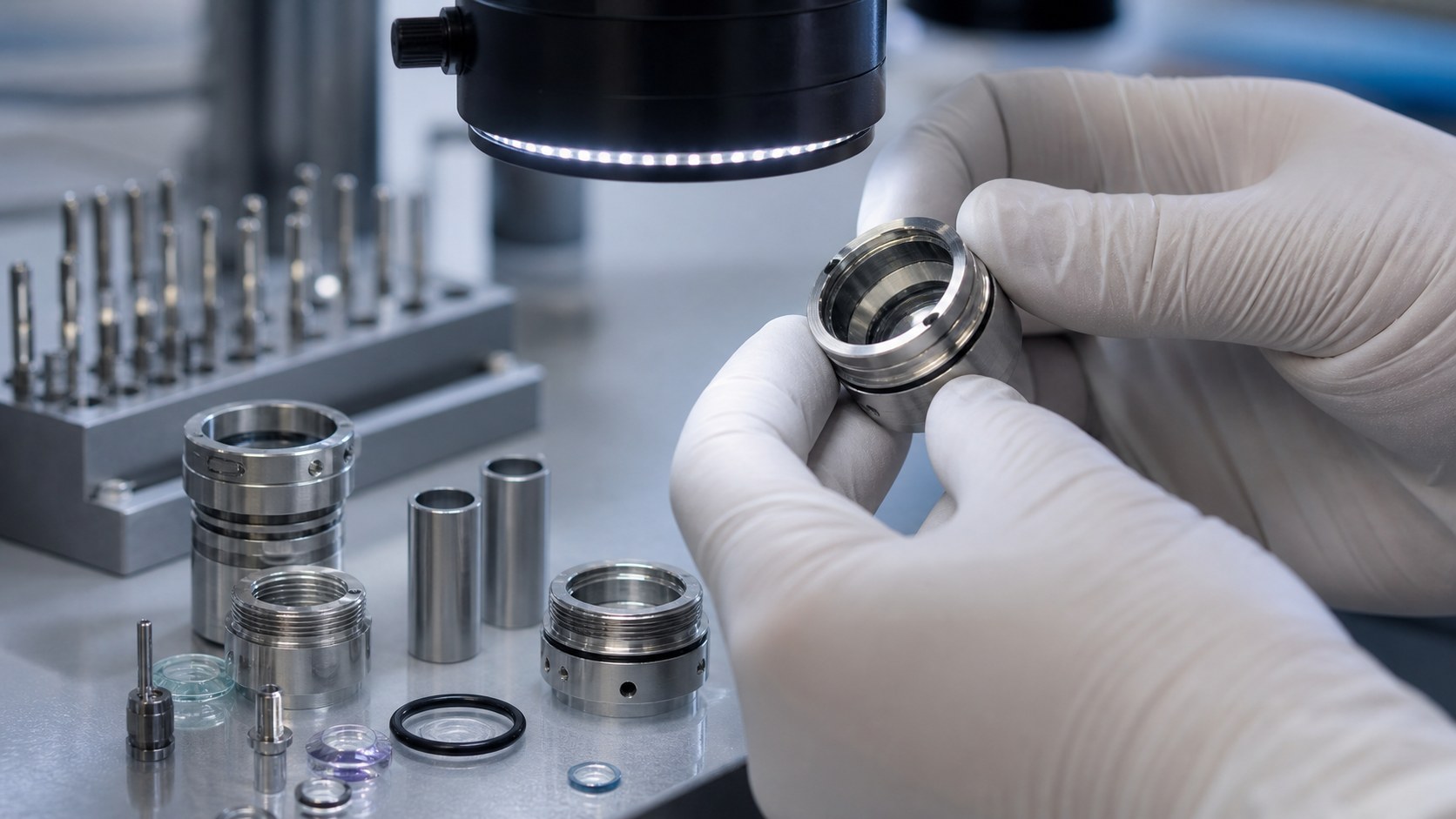

El control de rebabas protege óptica, sellos y montaje
Rebabas pequeñas en ranuras, agujeros cruzados, roscas y extremos de tubo pueden rayar lentes, cortar O-rings o liberar partículas. El plano debe pedir ausencia de rebabas sueltas, chaflanes seguros e inspección de aberturas ópticas o de sellado. Las rebabas internas son críticas porque son difíciles de ver. Microscopio, boroscopio y limpieza controlada pueden ser necesarios.
La inspección debe centrarse en óptica y sellado
Un informe útil cubre lo que influye en el rendimiento: diámetro de lente, altura de hombro, redondez del tubo, concentricidad, ranuras, planitud de sellado, roscas y datums. CMM, medidores de diámetro, pasadores, comparador óptico y fotos de microscopio pueden combinarse para dar evidencia real al equipo de ingeniería.

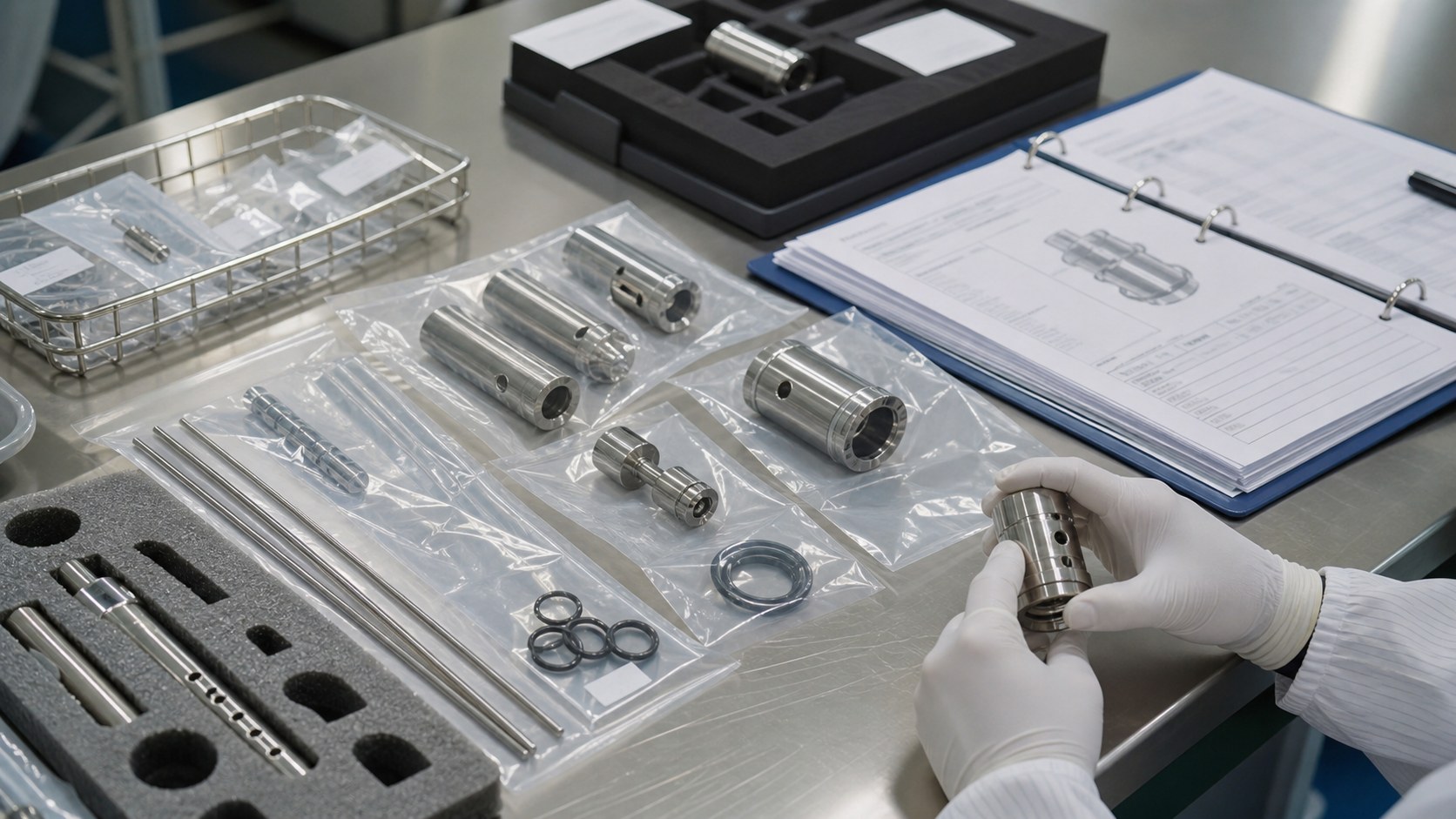

El embalaje limpio mantiene organizadas las piezas pequeñas
Los componentes de endoscopio son pequeños, brillantes y parecidos entre revisiones. Bolsas individuales, espuma, extremos tapados, O-rings separados y etiquetas de revisión evitan arañazos y mezclas. Si se entregan lentes, juntas o tornillos, cada elemento debe ir separado y marcado. Registros de embalaje ayudan a pasar de prototipo a lote piloto.
FAQ: mecanizado CNC de componentes de endoscopio
¿Qué archivos debo enviar para mecanizar componentes de endoscopio?
STEP o STP, planos 2D, material, cantidad, requisitos de redondez o diámetro, ranuras, roscas, acabado, informes y embalaje.
¿Qué materiales son comunes?
Acero inoxidable 304 o 316 para tubos y alojamientos. Titanio, aluminio y plásticos técnicos pueden usarse en soportes, útiles o piezas no mojadas.
¿Cómo se mantiene redondo un tubo inoxidable delgado?
Con mordazas blandas, mandriles, apoyo estable, mecanizado equilibrado, parámetros cuidadosos e inspección con V-block o medidor de diámetro.
¿Cómo se especifican alojamientos de lentes y O-rings?
Defina diámetro de lente, altura de hombro, rosca, anchura/profundidad/radio de ranura, acabado, caras de sellado y recubrimientos o enmascarado.
¿Se pueden inspeccionar rebabas internas?
Sí. Microscopio, boroscopio, pasadores, lavado y limpieza controlada pueden usarse según tamaño y acceso.
¿Qué documentos se pueden suministrar?
Informes dimensionales, CMM, certificados de material, pasivado o recubrimiento, fotos de inspección, notas de limpieza, embalaje y etiquetas de lote o revisión.
