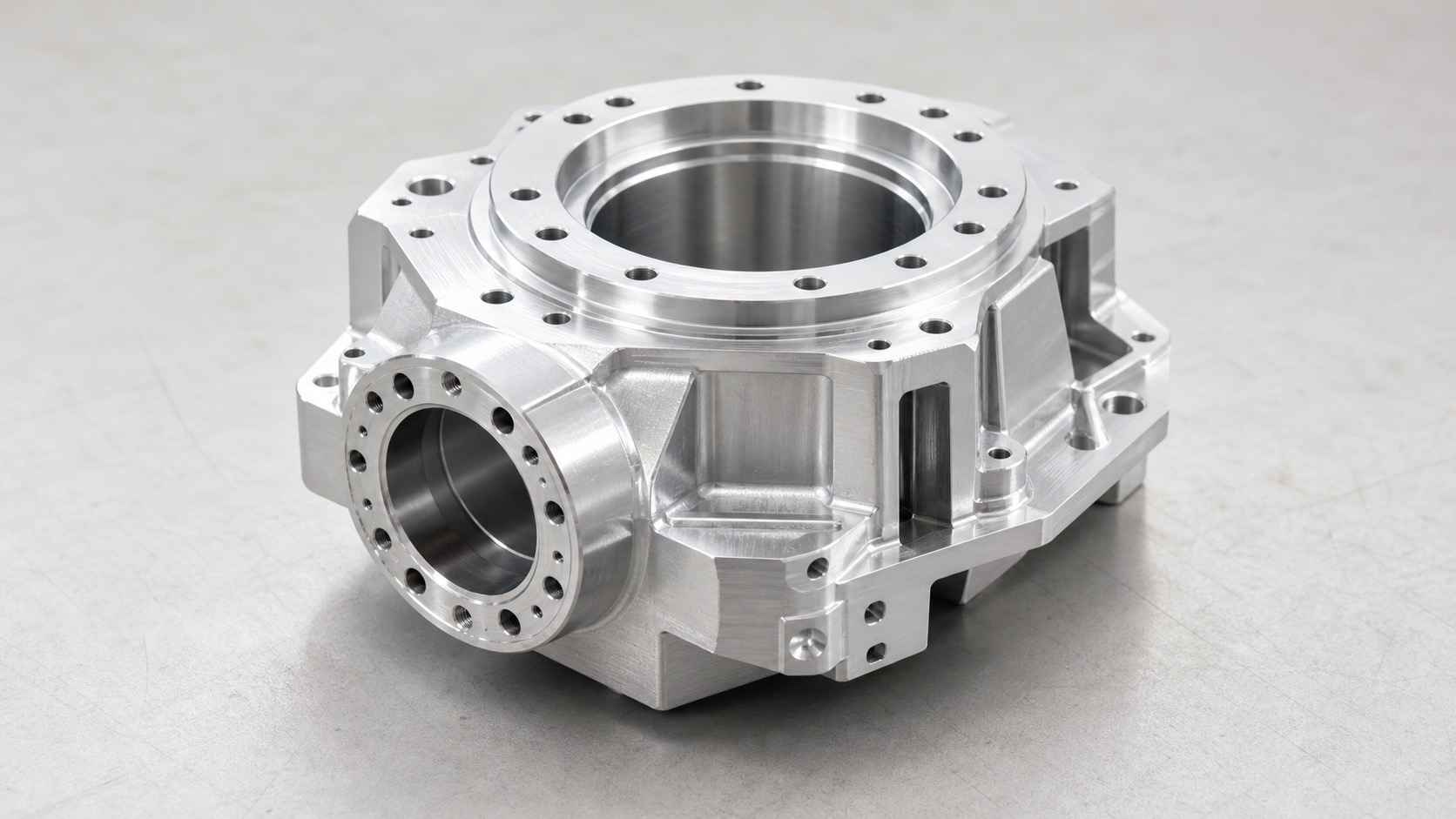

Bei der CNC-Bearbeitung von Roboter-Gelenk-Motorgehäusen geht es vor allem um die Beziehung zwischen Lagersitzen, Stirnflächen, Lochkreisen und Bezugsflächen. Das Teil wirkt wie ein steifes Aluminiumgehäuse, doch nach Montage von Lagern, Motorstator, Encoder und Getriebe können kleine Geometriefehler zu Geräusch, Wärme oder Wiederholfehlern führen.
Die wichtigsten Maße sind meist nicht die Außenkontur. Einkäufer sollten auf Koaxialität der Lagersitze, Rundheit, Stirnflächen-Planlauf, Montageflächen-Ebenheit, Lochkreisposition und Gratkontrolle an Präzisionsbohrungen achten.
Ein stabiler Fertigungsplan trennt Schruppen, Spannungsfreisetzung, Bezugskorrektur, Präzisionsausdrehen und Endprüfung. Dieser Beitrag zeigt, was vor einer Anfrage festgelegt werden sollte.

Direkte Antwort
Zur Kontrolle eines Roboter-Gelenk-Motorgehäuses sollten Lagersitze und kritische Stirnflächen mit einer einheitlichen Bezugsstrategie bearbeitet werden. Wird ein Lagersitz früh fertiggestellt und der gegenüberliegende Sitz über mehrere Umspannungen erzeugt, steigt das Risiko für Koaxialitäts- und Planlauffehler.
Bei Prototypen und Kleinserien können kritische Lager- und Stirnflächenbereiche Prozessaufmerksamkeit im Bereich von +/-0,005 mm bis +/-0,01 mm erfordern. Taschen, Rippen und Freiräume können dagegen praktische Allgemeintoleranzen erhalten.
Welche Merkmale sind am wichtigsten?
Das Gehäuse verbindet mehrere Präzisionskomponenten. Wenn Achse, Stirnfläche und Lochbild nicht gemeinsam kontrolliert werden, kann die Montage Lager und Wellen verspannen, obwohl jeder einzelne Durchmesser akzeptabel aussieht.
| Merkmal | Warum wichtig | Mögliches Montageproblem |
|---|---|---|
| Lagersitz | Definiert Lagerauflage und Wellenzentrum | Lagervorspannung, Wärme oder Drehwiderstand |
| Gegenüberliegender Sitz | Kontrolliert Motor- und Getriebeausrichtung | Wellenversatz und Geräusch |
| Stirnfläche | Trägt Motor, Getriebe oder Encoder | Axialer Planlauffehler und ungleichmäßiger Kontakt |
| Lochkreis | Verteilt die Klemmkraft | Gehäuse wird beim Anziehen verzogen |
| Schultern und Passstifte | Unterstützen wiederholte Montage | Positionsdrift nach Wartung |
| Kabel- und Sensorfenster | Schützen Verdrahtung und Freigang | Interferenz oder Kabelabrieb |
Häufige Bearbeitungsrisiken
Viele Probleme entstehen durch die Prozessfolge, nicht nur durch die Maschinenfähigkeit. Lange Laufzeiten, starke Materialabnahme, dünne Rippen und mehrere Aufspannungen können die Funktionsachse verschieben.

| Risiko | Typische Ursache | Auswirkung |
|---|---|---|
| Koaxialitätsfehler | Lagersitze in unterschiedlichen Bezugssystemen fertigbearbeitet | Versatz zwischen Motorwelle und Getriebe |
| Planlauffehler | Stirnfläche und Sitz separat bearbeitet | Ungleichmäßiger Kontakt mit Motor oder Lager |
| Unrunde Bohrung | Zu hohe Spannkraft oder Rückfederung dünner Wände | Instabiler Lagersitz |
| Lochkreisversatz | Lochbild nach Bezugdrift erstellt | Anziehen zieht das Gehäuse seitlich |
| Maßänderung durch Eloxal | Schichtdicke nicht berücksichtigt | Lagersitz zu eng oder zu lose |
| Grate an Präzisionsbohrungen | Entgraten nicht nach Funktion getrennt | Kratzer, Sitzfehler oder Späne |
Empfohlene Prozessroute
Die sichere Route macht Verzug vor dem Endschlichten sichtbar. Schweres Schruppen sollte abgeschlossen sein, bevor Präzisionssitze und Stirnflächen fertiggestellt werden. Danach müssen Gehäuse und Bezüge stabilisiert und korrigiert werden.
| Schritt | Empfehlung | Ziel |
|---|---|---|
| Rohteilprüfung | Aufmaß auf Lagersitzen, Flächen und Schultern lassen | Korrekturreserve sichern |
| Schruppen | Taschen, Rippen und Innenvolumen zuerst entfernen | Schnittspannungen früh freisetzen |
| Bezugskorrektur | Grund-, Seiten- und Referenzflächen neu aufbauen | Bearbeitungsbezug an Montagebezug annähern |
| Präzisionsausdrehen | Wichtige Lagersitze in einheitlicher Bezugslogik fertigstellen | Koaxialität, Rundheit und Sitzstabilität verbessern |
| Stirnflächenfinish | Flächen zur Bohrungsachse im selben Prozessplan fertigstellen | Planlauf und Kontaktqualität kontrollieren |
| Entgraten und Reinigen | Funktionskanten von optischen Kanten trennen | Lagersitze, Passstifte und Gewinde schützen |
Zeichnungshinweise gegen RFQ-Risiko
Eine Zeichnung mit nur einem Bohrungsdurchmesser reicht nicht. Der Lieferant muss wissen, welcher Sitz der Hauptbezug ist, welche Stirnfläche funktional ist und ob Oberflächenbehandlung vor oder nach der Endprüfung stattfindet.
| Zeichnungspunkt | Empfohlener Hinweis | Nutzen |
|---|---|---|
| Lagersitzbezug | A/B/C Bezugssystem klar definieren | Verhindert unterschiedliche Prüfbasis |
| Koaxialität | Nur auf funktionale Beziehungen anwenden | Kontrolliert Motor-, Lager- und Getriebeausrichtung |
| Planlauf | Zur Lagersitzachse spezifizieren | Vermeidet axiales Taumeln |
| Lagersitzpassung | Anforderung vor/nach Eloxal angeben | Verhindert Passungsänderung durch Schichtdicke |
| Lochkreis | Position relativ zu Funktionsbezügen tolerieren | Reduziert Ausrichtungsdrift beim Anziehen |
| Gratkontrolle | Fase nahe Lager- und Passstiftbohrungen begrenzen | Verhindert Überentgraten |

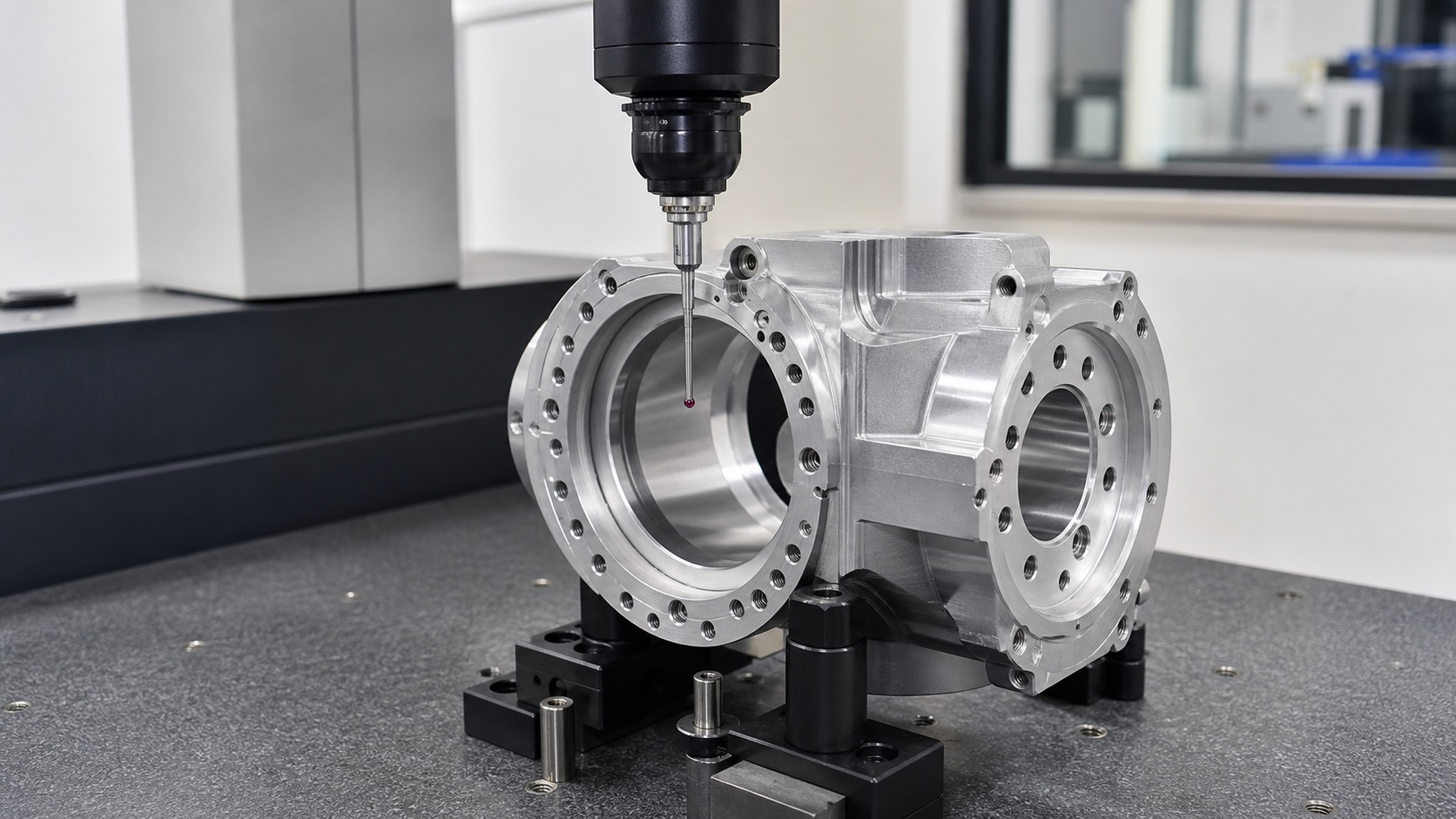

Checkliste für Prüfberichte
Bei Roboter-Gelenk-Motorgehäusen sollte ein brauchbarer Prüfbericht Geometriebeziehungen zeigen, nicht nur Einzelmaße. Ohne Koaxialität und Planlauf erkennt der Käufer das Montagerisiko oft erst beim Einbau von Lager und Welle.
| Prüfpunkt | Zu prüfen | Zweck |
|---|---|---|
| Lagersitzdurchmesser | Maß an mehreren Tiefen oder Ebenen | Passungsstabilität bestätigen |
| Rundheit | Rundheit oder Max-Min-Abweichung | Spannverzug erkennen |
| Koaxialität | Sitz-zu-Sitz-Beziehung zum definierten Bezug | Wellen- und Getriebeausrichtung kontrollieren |
| Planlauf | Stirnfläche relativ zur Sitzachse | Axialen Kontakt prüfen |
| Lochkreisposition | Lochgruppe relativ zu A/B/C | Verzug durch Anziehen vermeiden |
| Oberfläche | Ra oder Funktionsfinish am Lagersitz | Passung und Lebensdauer schützen |
Material und Oberfläche
Al6061 ist für viele Prototypgehäuse praktisch, weil es gut bearbeitbar und kostengünstig ist. Al7075 kann bei höherer Steifigkeit, Leichtbau oder Festigkeit sinnvoll sein, braucht aber mehr Aufmerksamkeit bei Spannungsfreisetzung und Eloxal.
Wenn Harteloxal oder Beschichtung gefordert ist, müssen Lagersitze sorgfältig geplant werden. Schichtdicke kann Bohrungsmaß und Kantenbedingung verändern. Käufer und Lieferant sollten klären, ob die Endabnahme vor Beschichtung, nach Beschichtung oder nach einer Nachbearbeitung erfolgt.
Wie OEMach solche Gehäuse bearbeitet
Bei Roboter-Gelenk-Motorgehäusen trennt OEMach typischerweise Funktionszonen von nicht funktionaler Geometrie. Lagersitze, Stirnflächen, Passstifte und Lochkreisbeziehungen gelten als kritisch. Taschen, Kabelfenster, Rippen und Außenformen werden nach Freigang und Gewicht kontrolliert.
Die Strategie kann stufenweises Schruppen, spannungsarme Aufspannung, Präzisionsausdrehen und KMG Prüfung kombinieren. Bei mehreren Bohrungsrichtungen oder schwerem Zugang kann 5-Achs-Bearbeitung wiederholte Aufspannungen reduzieren.
Das hilft bei Prototypen und Kleinserien, bei denen das Montageteam verlässliche Daten zu Passung, Koaxialität und Planlauf vor der nächsten Designiteration benötigt.
RFQ-Checkliste für Käufer
| Information | Warum wichtig |
|---|---|
| STEP-Datei | Erlaubt Prüfung von Zugang, Wandstärke und Aufspannung |
| 2D-Zeichnung mit Bezügen | Zeigt Koaxialität, Planlauf, Position und Oberfläche |
| Lagermodell oder Passungsziel | Hilft bei Toleranz und Oberflächenanforderung |
| Oberflächenbehandlung | Verhindert Passungsänderung durch Beschichtung |
| Montageinformationen | Zeigt, welche Flächen und Sitze funktional sind |
| Prüfberichtanforderung | Stimmt KMG-Ausgabe mit Abnahme ab |
FAQ
Was ist am schwierigsten?
Meist nicht ein einzelner Durchmesser, sondern Koaxialität, Rundheit und Planlauf nach Schruppen, Spannen, Umspannen und Oberflächenbehandlung zu halten.
Braucht das Gehäuse immer 5 Achsen?
Nicht immer. 5 Achsen helfen bei mehreren Bohrungsrichtungen, schrägen Merkmalen und weniger Aufspannungen. Einfachere Gehäuse gehen auch mit 3 oder 4 Achsen, wenn Bezüge sauber kontrolliert sind.
Vor oder nach Eloxal prüfen?
Das hängt von der Passung ab. Wenn die Schichtdicke den Lagersitz beeinflusst, muss die RFQ sagen, ob die Abnahme vor Eloxal, nach Eloxal oder nach Nachbearbeitung erfolgt.
Warum ist der Lochkreis wichtig, wenn der Sitz stimmt?
Ein verschobener Lochkreis kann das Gehäuse beim Anziehen verziehen und die funktionale Ausrichtung ändern.
Kann OEMach Prototypen unterstützen?
Ja. OEMach unterstützt Roboter-Gelenk-Motorgehäuse mit Strategieprüfung, Lagersitzplanung, KMG Prüfung und Bewertung von Oberflächenrisiken.
Zusammenfassung
Die Bearbeitung von Roboter-Gelenk-Motorgehäusen muss Lagersitze, Stirnflächen, Lochkreise und Bezüge als ein Montagesystem kontrollieren. Die beste RFQ verschärft nicht alles, sondern markiert die echten Funktionsmerkmale. Wenn Koaxialität, Planlauf, Passung und Prüfung früh abgestimmt sind, wird die Prototypmontage schneller und Nacharbeit sinkt.
