El mecanizado CNC de una carcasa de motor para articulación robótica se centra en controlar la relación entre alojamientos de rodamiento, caras frontales, círculos de tornillos y datums de posicionamiento. Aunque parezca una carcasa rígida de aluminio, después de montar rodamientos, estator, encoder y reductor, pequeños errores geométricos pueden convertirse en ruido, calor o deriva de repetibilidad.
Las dimensiones más importantes normalmente no son el contorno exterior. Los compradores deben fijarse en la coaxialidad de los alojamientos, la redondez, el salto de cara, la planitud de montaje, la posición del círculo de tornillos y el control de rebabas en agujeros de precisión.
Un plan de fabricación más estable separa desbaste, liberación de tensiones, reparación de datums, mandrinado de precisión e inspección final. Esta guía explica qué debe especificar ingeniería antes de enviar una RFQ.
Respuesta directa
Para controlar una carcasa de motor de articulación robótica, los alojamientos de rodamiento y las caras funcionales deben mecanizarse bajo una misma estrategia de datums. No conviene terminar un alojamiento temprano y después crear el alojamiento opuesto y la cara de motor con varios volteos.
En prototipos y lotes pequeños, las zonas críticas de rodamiento y cara pueden requerir atención de proceso alrededor de +/-0,005 mm a +/-0,01 mm, mientras que cavidades, nervios y zonas de holgura pueden usar tolerancias generales prácticas.

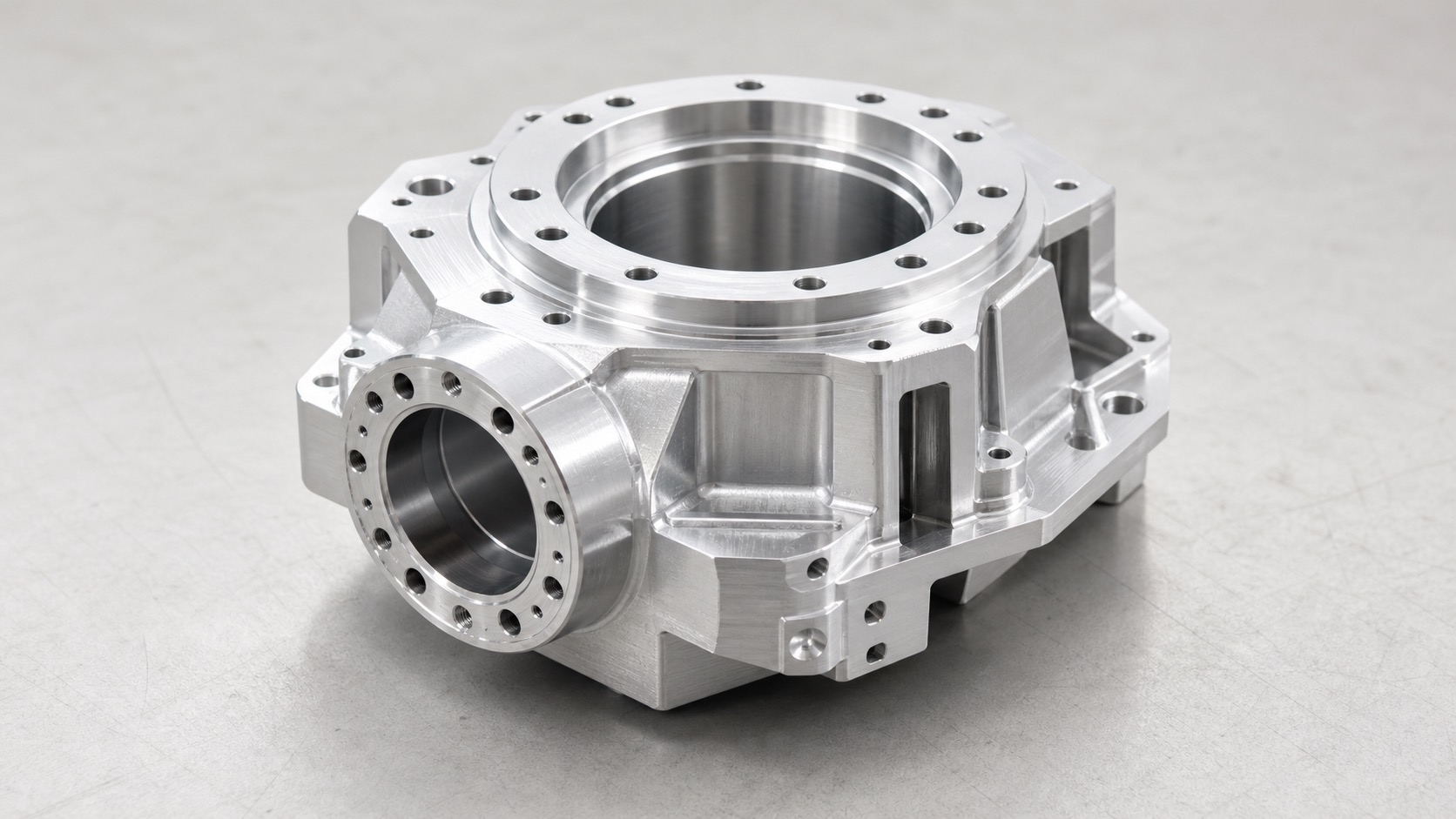

Qué zonas importan más
La carcasa conecta varios componentes de precisión. Si el eje del alojamiento, la cara frontal y el patrón de tornillos no se controlan juntos, el montaje puede forzar rodamientos y ejes aunque cada diámetro individual parezca correcto.
| Zona | Por qué importa | Problema de montaje |
|---|---|---|
| Alojamiento de rodamiento | Define soporte del rodamiento y centro del eje | Precarga, calor o resistencia de giro |
| Alojamiento opuesto | Controla alineación de motor y reductor | Desalineación de eje y ruido |
| Cara frontal | Soporta motor, reductor o encoder | Salto axial y contacto desigual |
| Círculo de tornillos | Distribuye fuerza de apriete | La carcasa se desplaza al apretar |
| Hombros y pasadores | Permiten montaje repetible | Deriva de posición tras mantenimiento |
| Ventanas de cable o sensor | Protegen cableado y holguras | Interferencia o desgaste del cable |
Riesgos comunes de mecanizado
Muchos problemas de carcasas de articulación nacen de la secuencia de proceso, no solo de la capacidad de la máquina. Ciclos largos, retirada pesada de material, nervios delgados y múltiples sujeciones pueden mover el eje funcional.
| Riesgo | Causa típica | Impacto para el comprador |
|---|---|---|
| Error de coaxialidad | Alojamientos terminados con datums distintos | Desalineación entre eje, motor o reductor |
| Salto de cara | Cara y alojamiento acabados por separado | Contacto desigual con motor o rodamiento |
| Redondez deficiente | Sujeción excesiva o recuperación de pared delgada | Ajuste de rodamiento inestable |
| Desplazamiento del círculo de tornillos | Agujeros creados después de deriva de datum | El apriete tira la carcasa lateralmente |
| Cambio por anodizado | No se revisó el espesor de tratamiento | Ajuste demasiado apretado o flojo |
| Rebabas en agujeros críticos | Desbarbado no separado por función | Rayaduras, error de asiento o virutas |

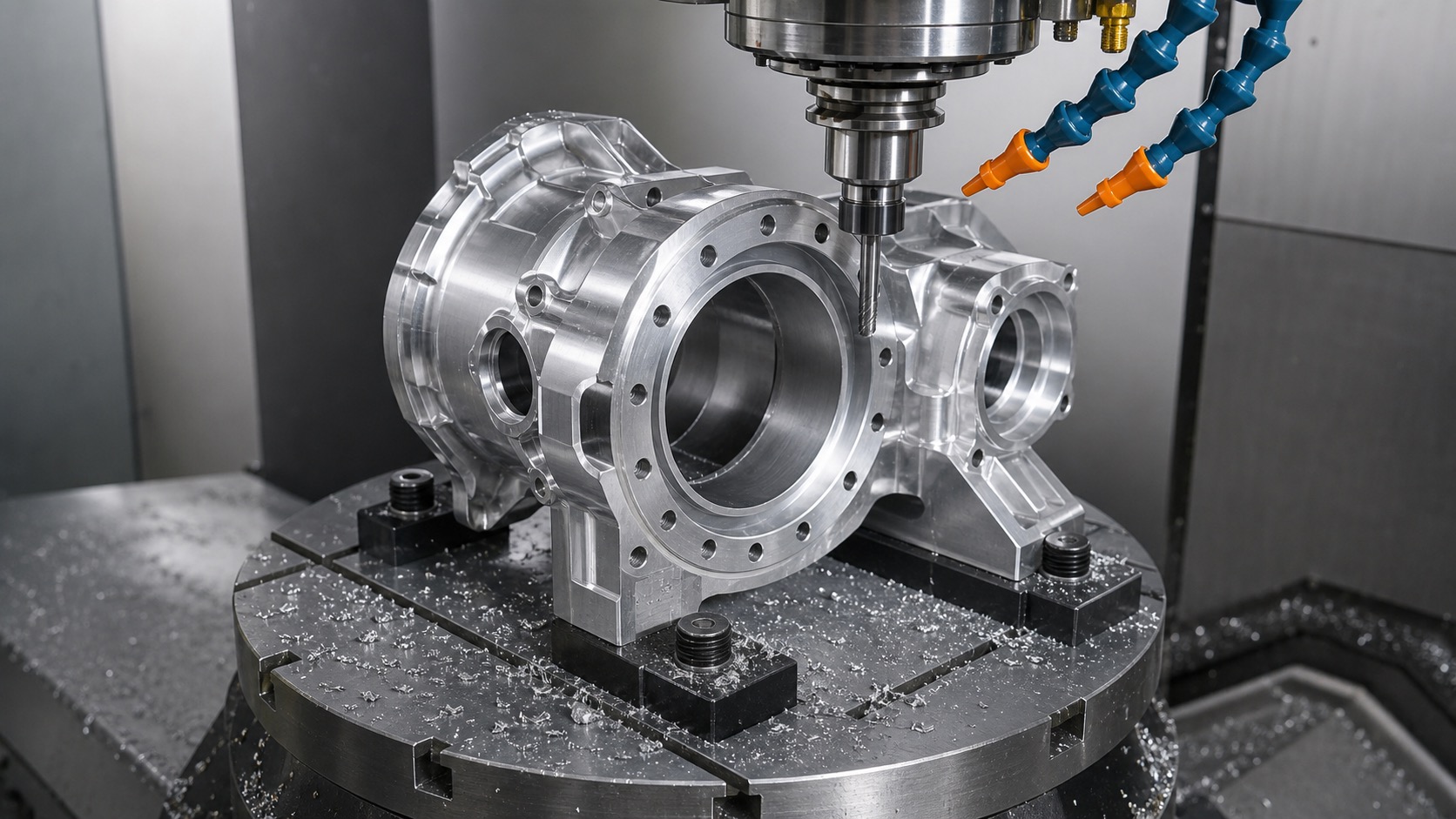

Ruta de proceso recomendada
La ruta más segura hace visible la deformación antes del acabado final. El desbaste pesado debe completarse antes de terminar alojamientos y caras de precisión. Después del desbaste, la carcasa debe estabilizarse y los datums funcionales deben corregirse.
| Paso | Práctica recomendada | Objetivo |
|---|---|---|
| Revisión de material | Dejar sobrematerial en alojamientos, caras y hombros | Mantener margen de corrección |
| Desbaste | Retirar primero cavidades, nervios y volúmenes internos | Liberar tensiones de corte |
| Reparación de datums | Restablecer base, lateral y superficies de referencia | Acercar datums de mecanizado a datums de montaje |
| Mandrinado de precisión | Terminar alojamientos clave con lógica de datum consistente | Mejorar coaxialidad, redondez y estabilidad de ajuste |
| Acabado de caras | Terminar caras relacionadas con el eje del alojamiento | Controlar salto axial y contacto |
| Desbarbado y limpieza | Separar bordes funcionales de bordes cosméticos | Proteger asientos, pasadores y roscas |
Notas de plano que reducen riesgo RFQ
Un plano que solo indica diámetro de alojamiento no basta. El proveedor debe saber cuál es el datum principal, qué cara es funcional y si el tratamiento superficial ocurre antes o después de la inspección final.
| Elemento del plano | Nota recomendada | Por qué ayuda |
|---|---|---|
| Datum del alojamiento | Definir estructura A/B/C claramente | Evita bases de inspección distintas |
| Coaxialidad | Aplicar solo a relaciones funcionales | Controla alineación de motor, rodamiento y reductor |
| Salto de cara | Especificar relativo al datum del alojamiento | Evita oscilación axial |
| Ajuste de rodamiento | Indicar requisito antes/después de anodizado | Evita cambios por espesor de recubrimiento |
| Círculo de tornillos | Usar posición relativa a datums funcionales | Reduce desplazamiento por apriete |
| Control de rebabas | Limitar chaflán cerca de rodamientos y pasadores | Evita desbarbado excesivo |

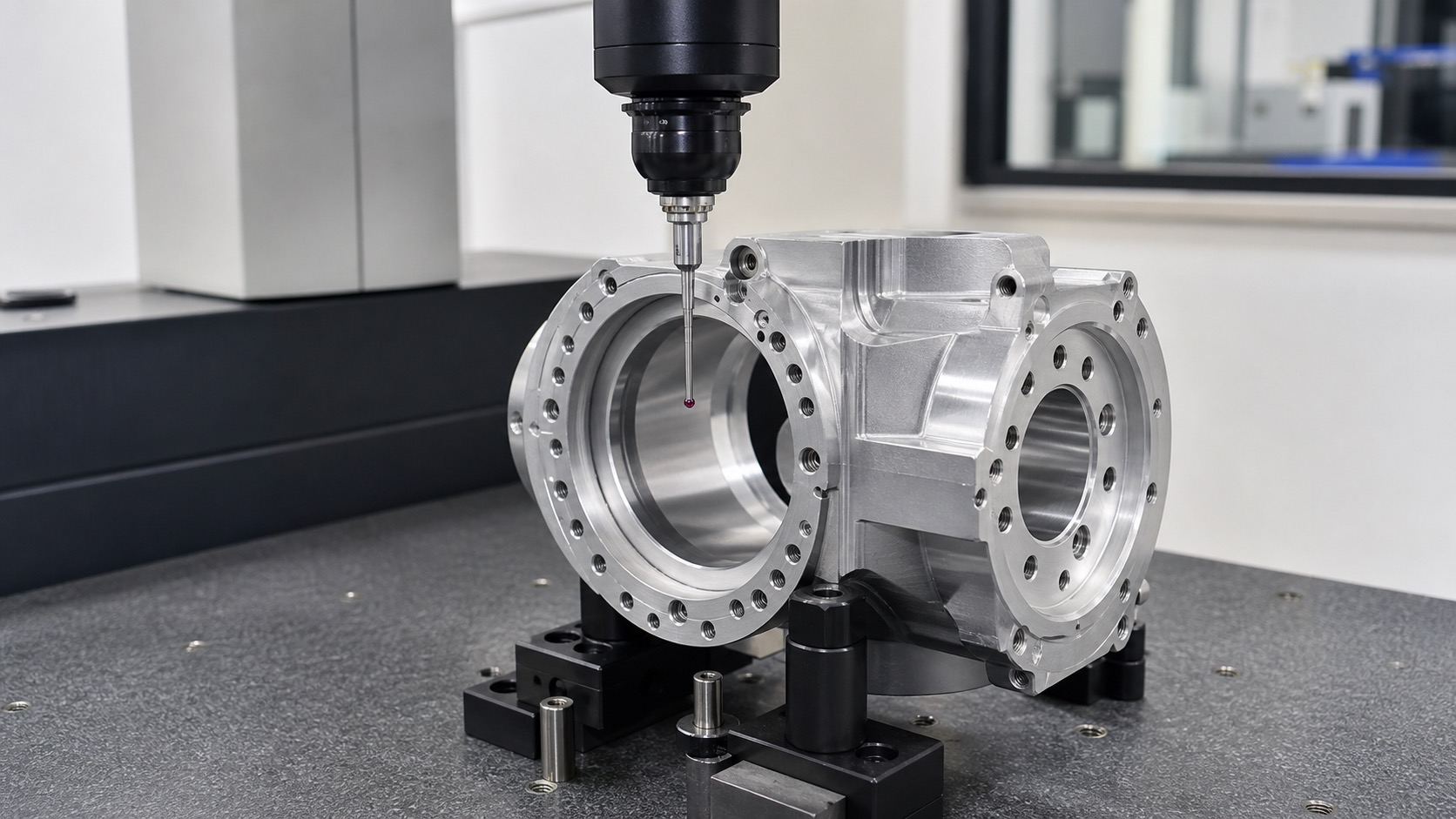

Checklist de informe de inspección
En carcasas de motor para articulaciones robóticas, un informe útil debe mostrar relaciones geométricas, no solo valores aislados. Sin coaxialidad ni salto, el riesgo puede aparecer recién al instalar rodamientos y ejes.
| Inspección | Qué revisar | Objetivo |
|---|---|---|
| Diámetro de alojamiento | Medición en varias profundidades | Confirmar estabilidad de ajuste |
| Redondez | Redondez o variación máximo-mínimo | Detectar deformación por sujeción |
| Coaxialidad | Relación entre alojamientos y datum definido | Controlar alineación |
| Salto de cara | Salto relativo al eje del alojamiento | Verificar contacto axial |
| Posición del círculo | Grupo de agujeros relativo a A/B/C | Evitar distorsión por apriete |
| Acabado superficial | Ra o acabado funcional en asiento | Proteger ajuste y vida útil |
Material y tratamiento superficial
Al6061 es práctico para muchos prototipos porque se mecaniza bien y controla coste. Al7075 puede evaluarse cuando importan rigidez, ligereza o resistencia, pero requiere más atención a tensiones y anodizado.
Si se requiere anodizado duro o recubrimiento, los ajustes de rodamiento deben planificarse con cuidado. El espesor de recubrimiento puede cambiar el diámetro y la condición del borde. Comprador y proveedor deben acordar si la aceptación final es antes del tratamiento, después del tratamiento o después de una operación de acabado.
Cómo trabaja OEMach estas carcasas
En carcasas de motor para articulaciones robóticas, OEMach suele separar zonas funcionales y geometría no funcional. Alojamientos, caras frontales, pasadores y círculos de tornillos se tratan como críticos. Cavidades, ventanas de cable, nervios y formas exteriores se controlan según holgura y peso.
La estrategia puede combinar desbaste por etapas, sujeción de baja tensión, mandrinado de precisión e inspección CMM. Cuando la pieza tiene varios ejes de alojamiento o acceso difícil, el mecanizado de 5 ejes ayuda a reducir sujeciones repetidas.
Este enfoque es útil para prototipos y lotes pequeños donde el equipo de montaje necesita datos fiables de ajuste, coaxialidad y salto antes de la siguiente iteración.
Checklist RFQ para compradores
| Enviar esta información | Por qué importa |
|---|---|
| Archivo STEP | Permite revisar acceso, pared y sujeción |
| Plano 2D con datums | Muestra coaxialidad, salto, posición y acabado |
| Modelo de rodamiento o ajuste | Ayuda a confirmar tolerancia y acabado |
| Tratamiento superficial | Previene cambios de ajuste por recubrimiento |
| Información del conjunto | Muestra qué caras y alojamientos son funcionales |
| Requisito de informe | Alinea la salida CMM con la aceptación |
FAQ
Cuál es la zona más difícil?
Normalmente no es un solo diámetro, sino mantener coaxialidad, redondez y salto después de desbaste, sujeción, volteos y tratamiento superficial.
Siempre necesita 5 ejes?
No siempre. Los 5 ejes ayudan con alojamientos en varias direcciones, funciones inclinadas y menos cambios de sujeción. Piezas simples pueden hacerse con 3 o 4 ejes si los datums están bien controlados.
Se inspecciona antes o después del anodizado?
Depende del ajuste. Si el recubrimiento afecta el asiento del rodamiento, la RFQ debe indicar si la aceptación es antes, después o tras acabado posterior.
Por qué importa el círculo de tornillos si el alojamiento está correcto?
Un círculo desplazado puede tirar la carcasa durante el apriete y cambiar la alineación funcional.
OEMach puede apoyar prototipos?
Sí. OEMach puede apoyar carcasas de motor para articulaciones robóticas con revisión de estrategia, ajuste de rodamientos, CMM y riesgo de tratamiento superficial.
Resumen
El mecanizado de carcasas de motor para articulaciones robóticas debe controlar alojamientos, caras, círculos de tornillos y datums como un solo sistema de montaje. La mejor RFQ no endurece todo, sino que marca claramente las zonas funcionales. Cuando coaxialidad, salto, ajuste e inspección se alinean temprano, el montaje del prototipo es más rápido y con menos retrabajo.
