Die Bearbeitung eines Roboter-Harmonic-Drive-Flexsplines ist anspruchsvoll, weil dünnwandiger Zahnkranz, prazise Bohrung, Stirnfläche, Montagebohrungen und möglicher Warmebehandlungsverzug zusammenkommen. Ein Flexspline ist kein normaler Zahnring; Wandstarkenanderung und Spannkraft beeinflussen das Eingriffsverhalten direkt.
Der sichere Weg ist, grobe Aufmasse zuerst zu entfernen, Bohrung und Stirnfläche als Bezug aufzubauen und danach Zahnkranz, Bohrung und Fläche mit niedriger Spannkraft fertigzubearbeiten. Endmass allein reicht nicht aus; Rundheit, Planlauf, Symmetrie und Rückfederung nach dem Ausspannen müssen ebenfalls geprüft werden.
Bei Prototypen und Kleinserien für Harmonic-Drive-Getriebe sollte der Bearbeitungsplan dünnwandigen Verzug sichtbar machen, bevor die Montageprüfung beginnt.
Direkte Antwort
Zur Kontrolle eines Roboter-Flexsplines müssen Wandstarke, Bohrungsrundheit, Stirnflächenplanlauf, Montagebohrungen und Warmebehandlungsaufmass in einem Prozessplan gefuhrt werden. Dünnwandige Bereiche sollten nicht unter hoher Spannkraft fertigbearbeitet werden, weil das Teil nach dem Losen zurückfedern kann.
Kritische Bohrungs-, Stirnflächen- und Zahnkranzzonen können bei Prototypen oft im Bereich von +/-0,005 mm bis +/-0,01 mm prozessseitig überwacht werden. Freiformen, Entlastungsbohrungen und nicht funktionale Kanten können montagebezogene Toleranzen erhalten.
Welche Merkmale beeinflussen den Eingriff am starksten?

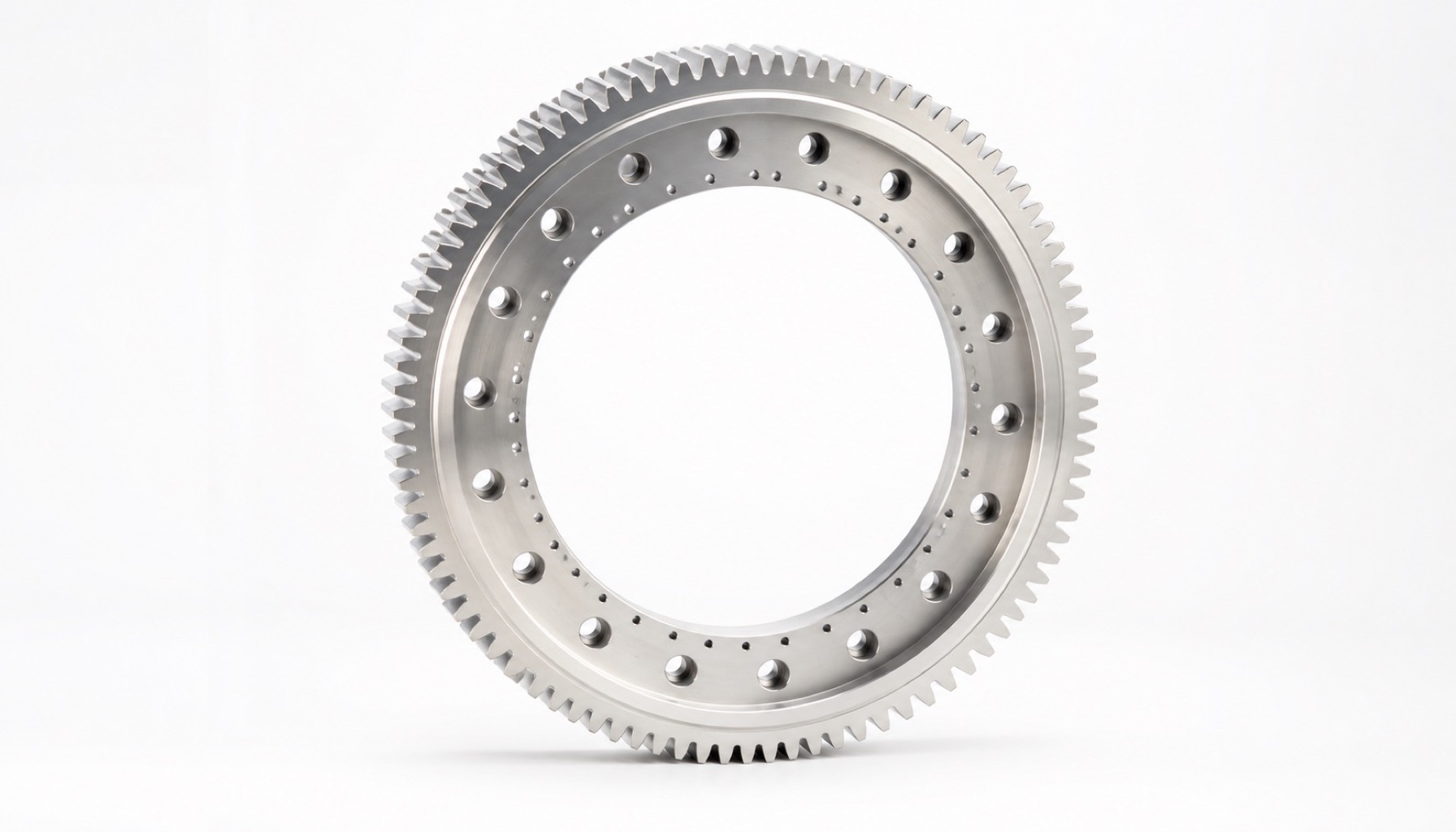

Die Qualitat des Flexsplines ubertragt sich direkt auf die Montage des Harmonic-Drive-Getriebes. Ein sauber aussehender Ring reicht nicht. Dünnwandiger Zahnkranz und Bohrungsbezug müssen nach der Bearbeitung stabil, symmetrisch und wiederholbar sein.
| Merkmal | Haupteinfluss | Typische Folge |
|---|---|---|
| Dünnwandiger Zahnkranz | Eingriffssteifigkeit und elastische Verformung | Ungleichmäßiger Zahnkontakt oder mehr Geräusch |
| Bohrung | Montagebezug und Drehzentrum | Schwankender Drehwiderstand oder Konzentrizitatsfehler |
| Stirnfläche | Kontakt zum Wave Generator oder Nachbarteil | Verstarkter Planlauf |
| Montagebohrungen | Klemmkraft und wiederholte Montage | Lokaler Verzug beim Anziehen |
| Übergangsradien | Spannungskonzentration und Grate | Ermüdungsrisiko oder Montagekratzer |
Haufige Bearbeitungsrisiken
Probleme zeigen sich nicht immer bei der Sichtprüfung des Erstmusters. Wenn der Bericht nur Bohrungsdurchmesser ohne Rundheit, Planlauf und Wandstarke nennt, kann das eigentliche Risiko erst bei Montage oder Einlauf sichtbar werden.
| Risiko | Ursache | Auswirkung auf Montage |
|---|---|---|
| Ungleichmäßige Zahnkranzwand | Schruppen und Schlichten nicht getrennt oder Werkzeugabdrangung | Instabiler Zahnkontakt |
| Schlechte Bohrungsrundheit | Zu hohe Spannkraft oder verschobener Umspannbezug | Drehzentrum verschiebt sich |
| Hoher Planlauf | Stirnfläche und Bohrung nicht in gleicher Bezugslogik fertigbearbeitet | Axiales Taumeln nach Montage |
| Warmebehandlungsverzug | Ungleichmäßige Spannungsfreisetzung | Zu wenig Schlichtaufmass |
| Grate an Bohrungen oder Zahnfüßen | Kleine Bohrungen und Zahnfusskanten nicht sauber entgratet | Kratzer oder Restspane bei Montage |
Prozessroute zur Reduzierung von Verzug
Der Prozess sollte Verzug fruh sichtbar machen statt ihn bis zur Endprüfung zu verstecken. Stabiles Material, ausgewogene Materialabnahme, spannungsarme Aufspannung und ausreichendes Schlichtaufmass sind wichtiger als alle Masse in der ersten Aufspannung fertigzustellen.
| Schritt | Empfehlung | Ziel |
|---|---|---|
| Rohteilvorbereitung | Stabiles Material wahlen und gleichmäßiges Aufmass lassen | Innere Spannung und ungleiche Abnahme reduzieren |
| Schruppen | Bohrung, Außenform und Entlastungen zuerst offnen | Schwere Schnittspannung freisetzen |
| Halbschlichten | Bohrungs-, Stirnflächen- und Zahnkranzbezug korrigieren | Stabiles Koordinatensystem für Endbearbeitung schaffen |
| Warmebehandlung oder Altern | Je nach Material und Festigkeit anwenden | Verzugstendenz vor Endbearbeitung erkennen |
| Schlichten | Niedrige Spannkraft, stufenweise Bahnen und scharfe Werkzeuge | Rundheit, Planlauf und Wandstarke kontrollieren |
| Entgraten und Nachprüfen | Zahnfüße, Bohrungen und Stirnkanten separat prüfen | Kratzer und Restspane vermeiden |
Welche Prüfdaten sollten Käufer verlangen?
Ein Bericht mit Bohrungsdurchmesser, Außendurchmesser und Höhe reicht nicht aus, um zu entscheiden, ob ein Flexspline bereit für die Montagevalidierung ist.
| Prüfmerkmal | Zu prüfen | Zweck |
|---|---|---|
| Bohrungsrundheit | Mehrere Messebenen und Max-Min-Differenz | Stabiles Drehzentrum bestätigen |
| Stirnflächenplanlauf | Zur Bohrung oder definiertem Bezug | Axiales Montagerisiko bewerten |
| Zahnkranz-Wandstarke | Messung an mehreren Winkelpositionen | Gleichmassige elastische Verformung bestätigen |
| Bohrungsposition | Gruppe relativ zu A/B/C Bezügen | Lokalen Verzug beim Anziehen vermeiden |
| Verzug nach Warmebehandlung | Schlüsselmaße vor und nach Behandlung vergleichen | Schlichtaufmass verifizieren |
| Grate und Fasen | Fotos von Zahnfüßen, Bohrungen und Kanten | Kratzer und Restspane verhindern |
Wie OEMach solche Teile behandelt
Bei einem Roboter-Harmonic-Drive-Flexspline legt OEMach Bohrung, Stirnfläche und dünnwandigen Zahnkranz typischerweise als kritische Bezugszonen fest. Entlastungsbohrungen, Außenfreiräume und nicht funktionale Kanten werden separat gefuhrt, damit nicht die gesamte Zeichnung unnotig verscharft wird.

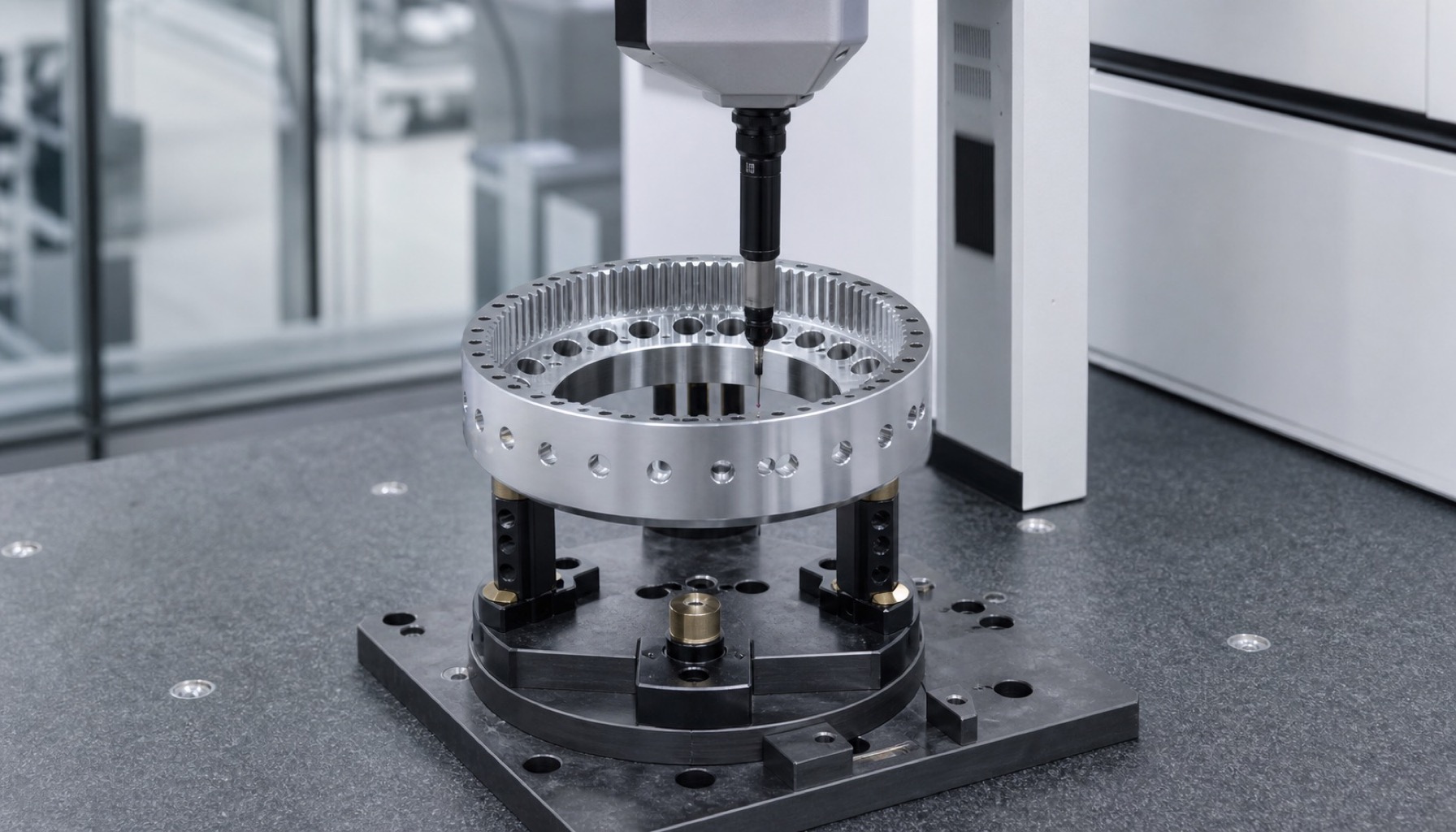

Der Prozess trennt Schruppen und Schlichten, nutzt niedrige Spannkraft und stufenweise Schlichtschnitte, damit der dünnwandige Zahnkranz nicht durch die Vorrichtung verzogen wird. Danach können KMG- und Rundheitsprüfungen Bohrungsrundheit, Planlauf, Bohrungsposition und Wandstarkenverteilung bewerten.
Das erleichtert die Validierung von Kleinserienteilen für Roboter-Gelenke, bei denen der Lieferant dünnwandige, hochkonzentrische und spannungsarme Bearbeitung verstehen muss.
Einkaufsfragen vor der Bestellung
| Frage | Warum wichtig |
|---|---|
| Werden Bohrung und Stirnfläche in derselben Bezugsstrategie bearbeitet? | Bewertet Rundheits- und Planlaufrisiko |
| Wie wird der dünnwandige Zahnkranz beim Spannen geschutzt? | Bewertet Verzug und Rückfederung |
| Gibt es Messwerte vor und nach Warmebehandlung? | Macht Verzugstrend nachvollziehbar |
| Wie werden Zahnfüße und kleine Bohrungen entgratet? | Vermeidet Kratzer und Restspane |
| Sind Rundheits- und Planlaufdaten verfugbar? | Erlaubt fruhe Bewertung des Montagerisikos |
| Enthalt die Kleinserie Konsistenzstatistik? | Bewertet zukunftige Lieferstabilitat |
FAQ
Was ist das haufigste Problem?
Rückfederung dünnwandiger Bereiche, schlechte Bohrungsrundheit, hoher Planlauf, Warmebehandlungsverzug und Grate an Bohrungen oder Zahnfüßen.
Braucht ein Flexspline immer 5-Achs-Bearbeitung?
Nicht immer. Komplexe Mehrseitenmerkmale oder viele Bezugswechsel profitieren von 5 Achsen. Einfachere Teile können mit 3 Achsen gefertigt werden, wenn Aufspannung und Bezugskontrolle stark sind.
Welche Toleranzen sollten kritisch markiert werden?
Bohrungsrundheit, Planlauf, Zahnkranz-Wandstarke und Bohrungsposition sollten separat markiert werden.
Soll vor und nach Warmebehandlung gemessen werden?
Wenn Warmebehandlung Teil der Material- oder Festigkeitsanforderung ist, helfen Messwerte vor und nach Behandlung bei der Bewertung von Verzug und Schlichtaufmass.
Kann OEMach Flexsplines in Kleinserie bearbeiten?
Ja. OEMach unterstutzt Harmonic-Drive-Flexsplines, dünnwandige Zahnkränze und Getrieberinge für Roboter-Gelenke mit Prozess- und Prüfplanung.
Zusammenfassung
Die Bearbeitung von Roboter-Harmonic-Drive-Flexsplines muss dünnwandigen Zahnkranz, Bohrungsrundheit, Planlauf und Warmebehandlungsverzug gemeinsam kontrollieren. Wenn Bezug, Aufmass und Prüfpunkte fruh abgestimmt werden, wird die Prototypenvalidierung deutlich zuverlässiger.
