El mecanizado de un flexspline de reductor armónico para robots es dificil porque combina una corona dentada de pared delgada, agujero de precision, cara frontal, agujeros de montaje y posible deformacion por tratamiento térmico. No es una corona normal: los cambios de espesor y la tensión de sujecion afectan directamente el engrane.
La ruta más segura es retirar primero el material pesado, establecer el agujero y la cara como datums, y después acabar corona, agujero y cara con baja fuerza de sujecion. La dimension final no basta; tambien hay que revisar redondez, salto, simetria y recuperacion tras liberar la pieza.
En prototipos y lotes pequeños de reductores armónicos, el plan de mecanizado debe hacer visible la deformacion de pared delgada antes de la prueba de montaje.
Respuesta directa
Para controlar un flexspline de robot, gestione espesor de pared, redondez del agujero, salto de cara, agujeros de montaje y sobrematerial para tratamiento térmico en un solo plan. Las zonas de pared delgada no deben acabarse con carga de sujecion alta, porque la pieza puede recuperar forma al soltarla.
Las zonas críticas de agujero, cara y corona delgada pueden controlarse en proceso alrededor de +/-0,005 mm a +/-0,01 mm en prototipos, mientras que formas de holgura, aligeramientos y bordes no funcionales pueden usar tolerancias basadas en montaje.
Qué zonas afectan más al engrane

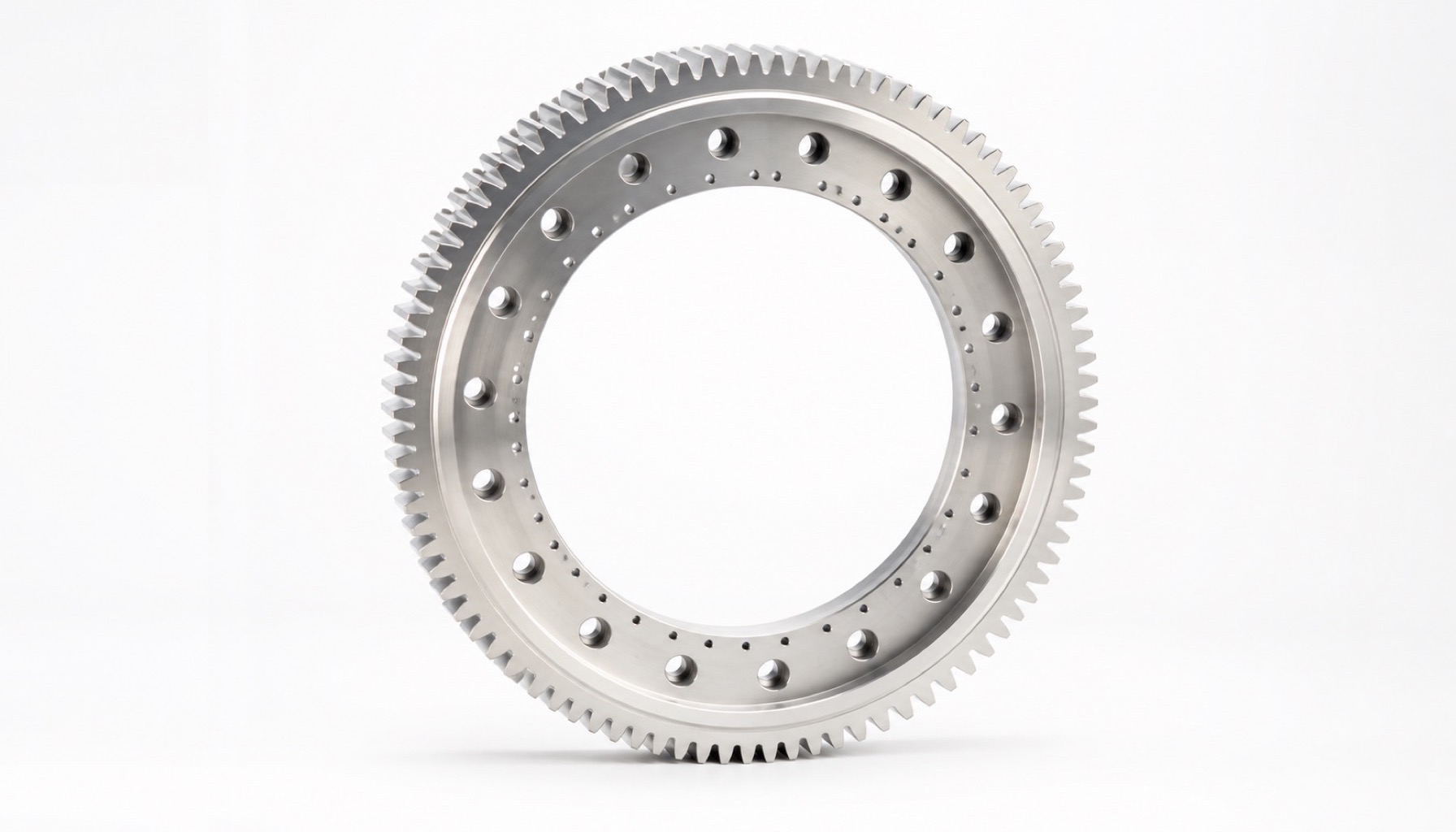

La calidad del flexspline se transmite directamente al montaje del reductor armónico. Qué la corona parezca limpia no basta. La corona de pared delgada y el datum del agujero deben permanecer estables, simétricos y repetibles después del mecanizado.
| Zona | Influencia principal | Consecuencia tipica |
|---|---|---|
| Corona dentada delgada | Rigidez de engrane y deformacion elastica | Contacto desigual o más ruido |
| Agujero interior | Datum de montaje y centro de rotacion | Variacion de resistencia o error de concentricidad |
| Cara frontal | Contacto con generador de ondas o pieza adyacente | Aumento del salto axial |
| Grupo de agujeros | Fuerza de apriete y repeticion de montaje | Tirantez local al apretar |
| Radios de transicion | Concentracion de tensiones y riesgo de rebaba | Riesgo de fatiga o rayaduras |
Riesgos comunes de mecanizado
Los problemas no siempre aparecen en la inspección visual del primer articulo. Si el informe solo muestra diámetro de agujero sin redondez, salto y espesor de pared, el riesgo real puede aparecer después durante montaje o rodaje.
| Riesgo | Causa | Impacto en montaje |
|---|---|---|
| Espesor de corona desigual | Desbaste y acabado no separados o flexion de herramienta | Contacto de dientes inestable |
| Mala redondez del agujero | Fuerza de sujecion excesiva o datum de volteo desplazado | Centro de rotacion desplazado |
| Salto de cara alto | Cara y agujero no acabados con la misma lógica de datums | Oscilacion axial tras montaje |
| Deformacion termica | Liberacion desigual de tensiones | Sobrematerial de acabado insuficiente |
| Rebabas en agujeros o raiz de dientes | Agujeros pequeños y raices no desbarbados | Rayaduras o virutas residuales |
Ruta de proceso para reducir deformacion
El proceso debe revelar la deformacion temprano en lugar de ocultarla hasta la inspección final. Material estable, retirada equilibrada, sujecion de baja tensión y suficiente sobrematerial de acabado son más importantes que perseguir todas las cotas en la primera sujecion.
| Proceso | Practica recomendada | Objetivo |
|---|---|---|
| Preparacion de material | Elegir material estable y dejar sobrematerial uniforme | Reducir tensiones internas y retirada desigual |
| Desbaste | Abrir agujero, exterior y aligeramientos primero | Liberar tensión de corte pesada |
| Semiacabado | Corregir datums de agujero, cara y corona | Crear coordenadas estables para cortes finales |
| Tratamiento térmico o envejecido | Aplicar segun material y resistencia | Mostrar tendencia de deformacion antes del acabado |
| Acabado | Baja sujecion, trayectorias por etapas y herramientas afiladas | Controlar redondez, salto y espesor |
| Desbarbado y revision | Revisar raices, bocas de agujero y bordes de cara | Evitar rayaduras y virutas |
Datos de inspección que debe pedir el comprador
Un informe con diámetro interior, exterior y altura no basta para decidir si el flexspline está listo para validar montaje.
| Inspeccion | Qué revisar | Proposito |
|---|---|---|
| Redondez del agujero | Medicion en varias secciones y diferencia max-min | Confirmar centro de rotacion estable |
| Salto de cara | Medido respecto al agujero o datum especificado | Evaluar riesgo axial |
| Espesor de corona | Mediciones en multiples angulos | Confirmar deformacion elastica consistente |
| Posicion de agujeros | Grupo relativo a datums A/B/C | Evitar tirantez local al apretar |
| Deformacion tras tratamiento | Comparar cotas clave antes y después | Verificar sobrematerial de acabado |
| Rebabas y chaflanes | Fotos de raices, agujeros y bordes | Prevenir rayaduras y virutas |
Cómo suele manejar OEMach estas piezas
Para un flexspline de reductor armónico, OEMach suele definir agujero, cara frontal y corona delgada como zonas críticas. Aligeramientos, holguras exteriores y bordes no funcionales se gestionan aparte para no endurecer todo el plano sin necesidad.

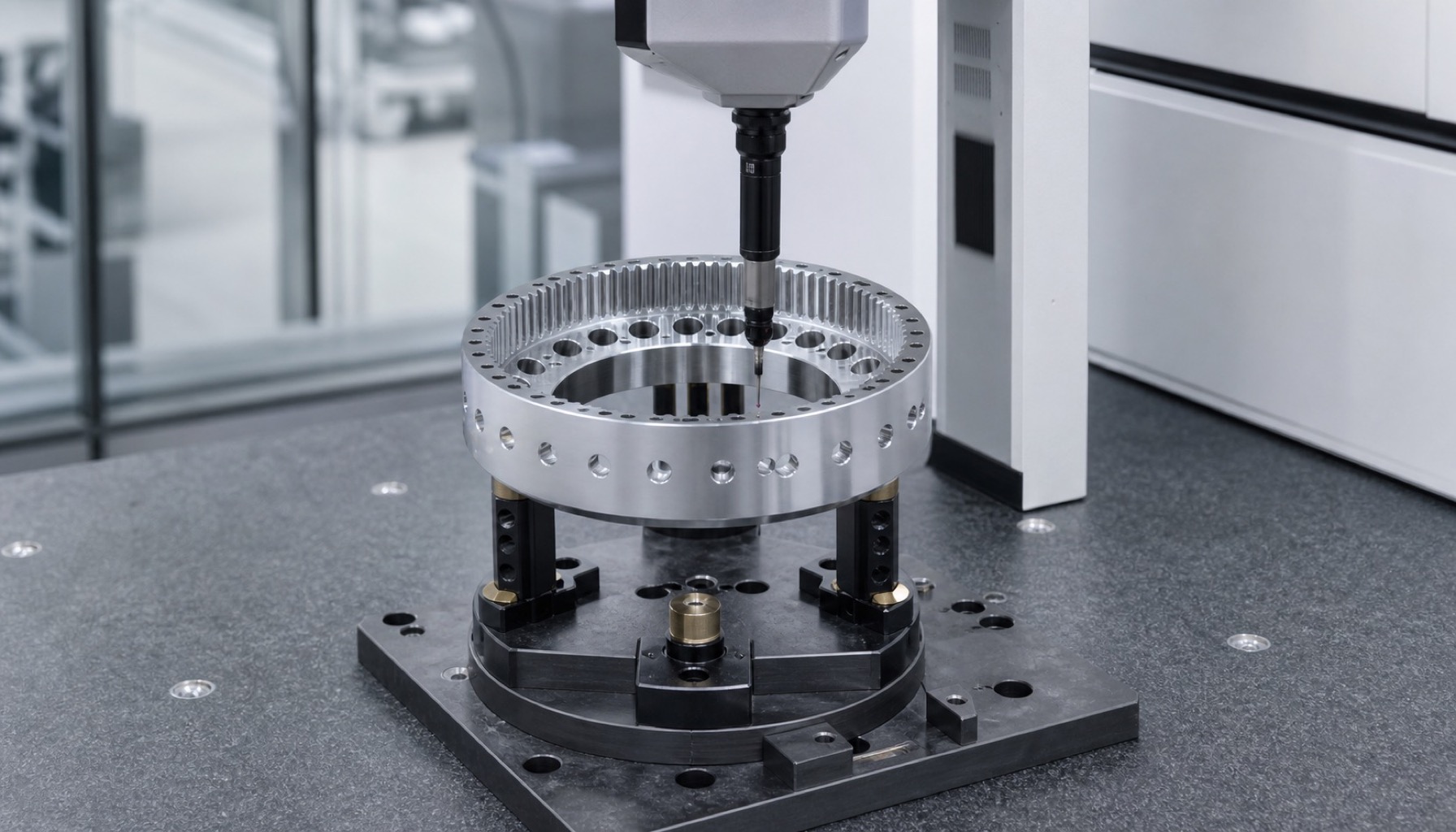

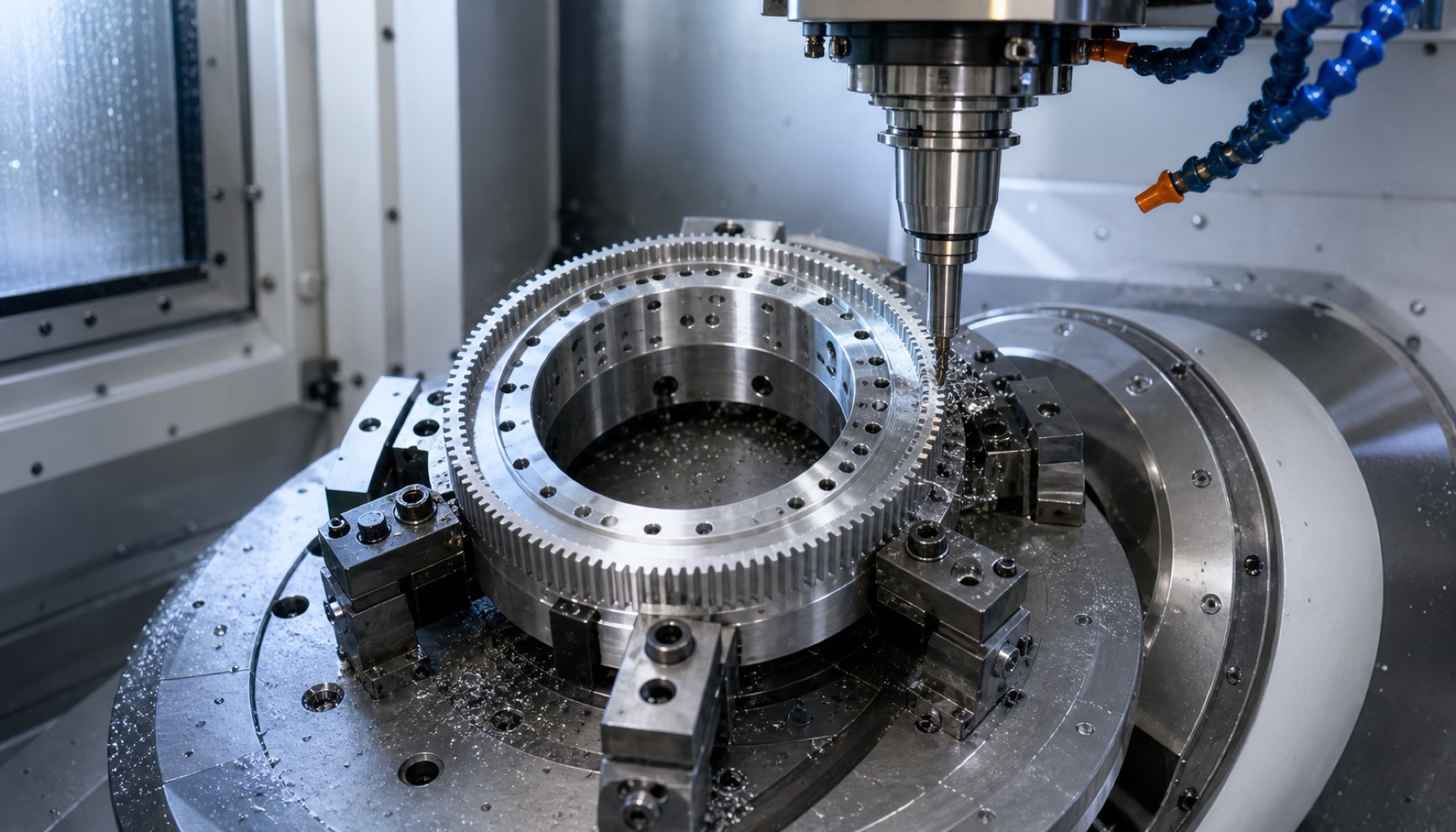

El proceso separa desbaste y acabado, usa baja fuerza de sujecion y cortes finales por etapas para no deformar la corona delgada. Despues, la CMM y la inspección de redondez pueden revisar agujero, salto de cara, posición de agujeros y distribucion de espesor.
Esto facilita validar piezas de bajo volumen para juntas robóticas, donde el proveedor debe entender pared delgada, alta concentricidad y mecanizado de baja tensión.
Preguntas de compra antes de pedir
| Pregunta | Por que importa |
|---|---|
| Agujero y cara se mecanizan con la misma estrategia de datums? | Revisa riesgo de redondez y salto |
| Cómo se protege la corona delgada durante sujecion? | Evalua deformacion y recuperacion |
| Hay registros antes y después de tratamiento térmico? | Hace trazable la deformacion |
| Cómo se desbarban raices de dientes y agujeros pequeños? | Evita rayaduras y virutas |
| Puede aportar datos de redondez y salto? | Permite juzgar riesgo de montaje temprano |
| El lote piloto incluye estadistica de consistencia? | Evalua estabilidad futura de suministro |
FAQ
Cuál es el problema más comun?
Recuperacion de pared delgada, mala redondez, salto de cara alto, deformacion por tratamiento y rebabas en agujeros o raices.
Siempre hace falta mecanizado de 5 ejes?
No siempre. Las funciones complejas y muchos cambios de datum se benefician de 5 ejes. Piezas simples pueden hacerse en 3 ejes si la sujecion y los datums son fuertes.
Qué tolerancias deben marcarse críticas?
Redondez del agujero, salto de cara, espesor de corona y posición de agujeros deben marcarse por separado.
Conviene medir antes y después del tratamiento térmico?
Si hay tratamiento por material o resistencia, registrar cotas antes y después ayuda a juzgar deformacion y sobrematerial.
OEMach puede mecanizar flexsplines en lotes pequeños?
Sí. OEMach puede apoyar flexsplines de reductores armónicos, coronas delgadas y anillos de transmision para juntas robóticas.
Resumen
El mecanizado de flexsplines para reductores armónicos debe controlar corona delgada, redondez del agujero, salto de cara y deformacion por tratamiento de forma conjunta. Alinear datums, sobrematerial e inspección desde el inicio hace más fiable la validacion del prototipo.
