Bearbeitung von Linearführungs-Schlittenblöcken für Roboter: Auflagefläche und Bohrungsposition kontrollieren

Wie Schienenauflage, Bohrungsposition, Bezugssystem und Prüfmerkmale bei Linearführungs-Schlittenblöcken für Roboter kontrolliert werden.

Bearbeitung von Linearführungs-Schlittenblöcken für Roboter: Auflagefläche und Bohrungsposition kontrollieren

Bei der Bearbeitung eines Linearführungs-Schlittenblocks für Roboter geht es nicht nur um ein rechteckiges Aluminiumteil. Schienenauflage, Bohrungsmuster, Passstiftbohrungen, seitlicher Bezug und Grundfläche müssen als ein funktionales System kontrolliert werden.

Ist die Auflagefläche eben, aber das Bohrungsmuster nicht zum gleichen Bezug ausgerichtet, kann die Schiene beim Anziehen seitlich verzogen werden. Mögliche Folgen sind ungleichmäßiger Laufwiderstand, lokaler Verschleiss, Geräusche oder Wiederholgenauigkeitsverlust im Linearmodul.

Ein stabiler Ablauf besteht meist aus Schruppen zur Spannungsfreisetzung, erneutem Aufbau von Grund- und Seitenbezug und anschliessendem Fertigen der Auflagefläche sowie des kritischen Bohrungsmusters in kontrollierter Aufspannung.

CNC Bearbeitung der Schienenauflage an einem Linearführungs Schlittenblock für Roboter
CNC Bearbeitung der Schienenauflage und des Bohrungsmusters an einem Linearführungs-Schlittenblock.

Direkte Antwort

Zur Kontrolle eines Linearführungs-Schlittenblocks sollten Schienenauflage, Seitenbezug, Passstiftbohrungen und Montagebohrungen in derselben Bezugsstrategie bleiben. Das Bohrungsmuster sollte nicht als separate Bohrarbeit nach fertig bearbeiteter Auflage betrachtet werden.

Bei Prototypen und Kleinserien können kritische Funktionszonen oft im Bereich von +/-0,005 mm bis +/-0,01 mm prozessseitig überwacht werden. Entlastungstaschen, Freiflachen und optische Kanten können großzügigere Allgemeintoleranzen erhalten, um Kosten nicht unnotig zu erhohen.

Welche Merkmale beeinflussen den Lauf am starksten?

Ein Schlittenblock kann die Außenmassprüfung bestehen und im Modul trotzdem Probleme machen. Entscheidend ist, ob Auflagefläche, Bohrungsgruppe und Seitenbezug nach Bearbeitung und Verschraubung stabil zueinander bleiben.

Merkmal Haupteinfluss Typische Folge
Schienenauflage Schienensitz und Laufwiderstand Klemmen, Geräusch oder lokaler Verschleiss
Montagebohrungen Verteilung der Klemmkraft Schiene wird beim Anziehen verzogen
Passstiftbohrungen Wiederholte Montage und Wartungsposition Positionsverschiebung nach Demontage
Seitlicher Bezug Parallelitat der Schiene Fehler in Bewegungsrichtung
Entlastungstaschen Lokale Steifigkeit und Bearbeitungsverzug Mikroverformung oder Interferenz unter Last

Haufige Bearbeitungsrisiken

Viele Probleme zeigen sich erst beim Verfahrtest, nicht bei der Sichtprüfung des Erstmusters. Wenn der Laufwiderstand über den Hub variiert, sollte zuerst die Beziehung zwischen Auflage, Bohrungen und Bezug geprüft werden.

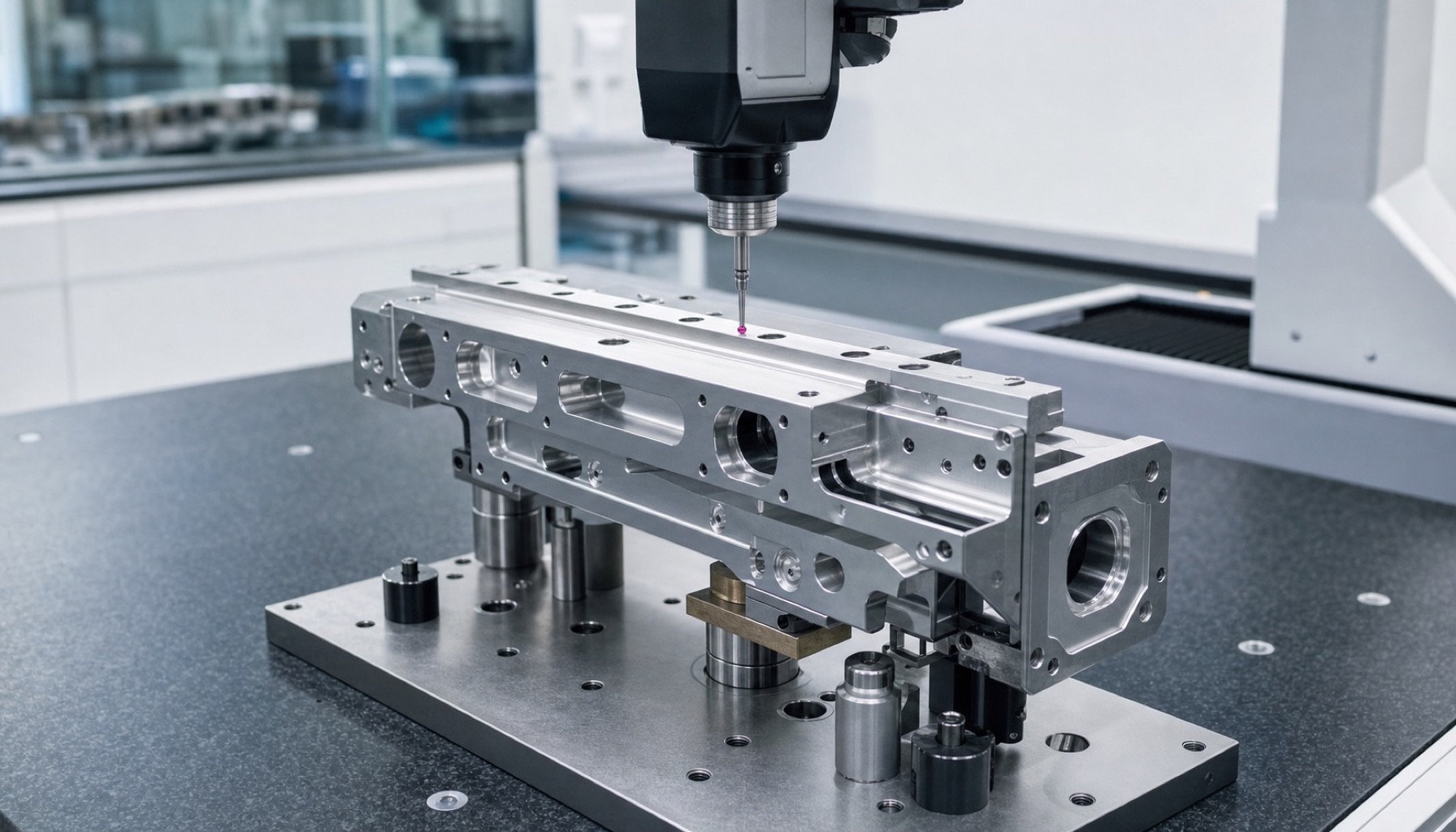

KMG Prüfung von Bohrungsposition und Bezugssystem an einem Linearführungs Schlittenblock
Die KMG Prüfung bestatigt Ebenheit, Bohrungsposition und Bezugssystem vor der Montage.
Risiko Ursache Auswirkung auf Montage
Unebene Auflage Bezug nach dem Schruppen nicht korrigiert oder ungleichmäßige Spannung Schiene liegt teilweise nicht sauber auf
Drift der Bohrungsposition Aufsummierter Fehler durch Umspannen Schiene wird beim Anziehen verzogen
Schlechte Rechtwinkligkeit der Seitenfläche Seitenbezug und Auflage getrennt bearbeitet Parallelitat wird instabil
Rückfederung von Rippen oder Taschen Zu viel Material in Entlastungsbereichen entfernt Lokale Verformung nach Montage
Grate an Bohrungen Gewinde- und Passstiftbohrungen nicht sauber entgratet Kratzer beim Spannen oder Positionieren

Prozessroute für bessere Ebenheit und Position

Die Schienenauflage sollte nicht zu fruh fertigbearbeitet werden. Wenn danach schweres Taschenfrasen, Umspannen oder harte Klemmung folgt, kann sich der Bezug verandern. Sinnvoller ist die Trennung von Schruppen, Bezugskorrektur und Endbearbeitung.

Schritt Empfehlung Ziel
Rohteilvorbereitung Aufmass auf Auflage, Seitenbezug und Bohrungsgruppe lassen Korrekturreserve für Funktionszonen sichern
Schruppen Größe Taschen und nicht kritische Bereiche zuerst bearbeiten Materialspannungen fruh freisetzen
Bezug aufbauen Grund- und Seitenfläche als einheitlichen Bezug nutzen Bearbeitungsbezug an Montagebezug annahern
Auflage fertigbearbeiten Leichte Schlichtschnitte und kontrollierte Werkzeugrichtung Ebenheit und Auflage stabil halten
Bohrungsmuster bearbeiten Passstifte und Montagebohrungen in gleicher Bezugslogik fertigen Positionsfehler reduzieren
Entgraten und Nachprüfen Gewinde, Passstifte und Schienennuten separat prüfen Kratzer und Positionierstorungen vermeiden

Welche Prüfdaten sollten Käufer verlangen?

Ein Bericht mit Lange, Breite und Bohrungsdurchmesser reicht für einen Schlittenblock nicht aus. Die Prüfung muss zeigen, wie die kritischen Merkmale zum Montagebezug stehen.

Prüfmerkmal Zu prüfen Zweck
Ebenheit der Auflage Mehrpunktmessung im Schienensitzbereich Stabilen Schienenkontakt bestätigen
Parallelitat der Montageflache Zur Grundfläche oder definiertem Bezug Montagebeziehung prüfen
Bohrungsposition Bohrungsgruppe zu A/B/C Bezügen Schienenverzug beim Anziehen vermeiden
Passstiftbohrung Durchmesser, Rundheit und Position Wiederholte Montage unterstutzen
Rechtwinkligkeit Seitenbezug Zur Schienenauflage gemessen Parallelitat der Schiene kontrollieren
Grate und Fasen Fotos von Bohrungen, Nuten und Kanten Montagekratzer vermeiden

Wie OEMach solche Teile behandelt

Bei einem Linearführungs-Schlittenblock definiert OEMach die Schienenauflage, Passstiftbohrungen und Montagebohrungsgruppe typischerweise als kritische Funktionszonen. Entlastungstaschen, Freiflachen und optische Kanten werden separat nach Bauraum verwaltet.

Der Plan trennt Schruppen und Schlichten, bearbeitet die Bohrungsgruppe in derselben Bezugslogik und nutzt leichte Schlichtschnitte auf der Auflage. Danach kann eine KMG Prüfung Ebenheit, Bohrungsposition, Parallelitat und Rechtwinkligkeit des Seitenbezugs verifizieren.

So sinkt das Nacharbeitsrisiko bei der Prototypenmontage, weil Lieferant und Käufer dieselben Funktionsbeziehungen bewerten, nicht nur Einzelmaße.

Einkaufsfragen vor der Bestellung

Frage Warum wichtig
Wird die Schienenauflage als kritische Fläche geprüft? Bestätigt Verständnis für Lauf- und Montagerisiko
Werden Bohrungsgruppe und Auflage in einer Bezugsstrategie bearbeitet? Reduziert Positionsrisiko
Welcher Bezug wird für Passstiftbohrungen genutzt? Vermeidet Abweichung zwischen Bericht und Montage
Können Entlastungstaschen Rückfederung verursachen? Bewertet Steifigkeit und Verzug
Wie werden Bohrungen und Schienennuten entgratet? Vermeidet Kratzer beim Spannen und Positionieren
Ist ein KMG-Erstmusterbericht möglich? Erlaubt Risikoprüfung vor der Montage

FAQ

Was ist das haufigste Problem?

Unebene Auflagen, Drift der Bohrungsposition, schlechte Rechtwinkligkeit, Rückfederung von Taschen und Grate an Bohrungen können den Schienenlauf beeinflussen.

Welche Ebenheit braucht die Auflage?

Das hangt von Schienengrosse, Abstand der Schlitten und Last ab. Bei Prototypen sollten Auflage, Passstifte und Bohrungsmuster als kritische Merkmale markiert werden.

Al6061 oder Al7075?

Al6061 ist für Prototypen oft praktisch. Al7075 kann für hohere Steifigkeit oder Leichtbau geprüft werden, erfordert aber Betrachtung von Restspannung und Oberflächenbehandlung.

Warum ist Bohrungsposition wichtiger als einzelner Durchmesser?

Die Schiene wird durch die Beziehung der gesamten Bohrungsgruppe bestimmt. Ein einzelnes Loch kann den richtigen Durchmesser haben und die Schiene trotzdem verziehen.

Kann OEMach Kleinserien bearbeiten?

Ja. OEMach unterstutzt Linearführungs-Schlittenblocke, Linearmodulbasen und Schlittenstrukturteile mit Prozess- und Prüfplanung.

Zusammenfassung

Bei Linearführungs-Schlittenblöcken für Roboter hangt die Montageleistung von Ebenheit, Bohrungsposition, Parallelitat und Seitenbezug ab. Wer diese Beziehungen schon beim Erstmuster kontrolliert, kann besser beurteilen, ob der Prototyp für die Modulmontage geeignet ist.

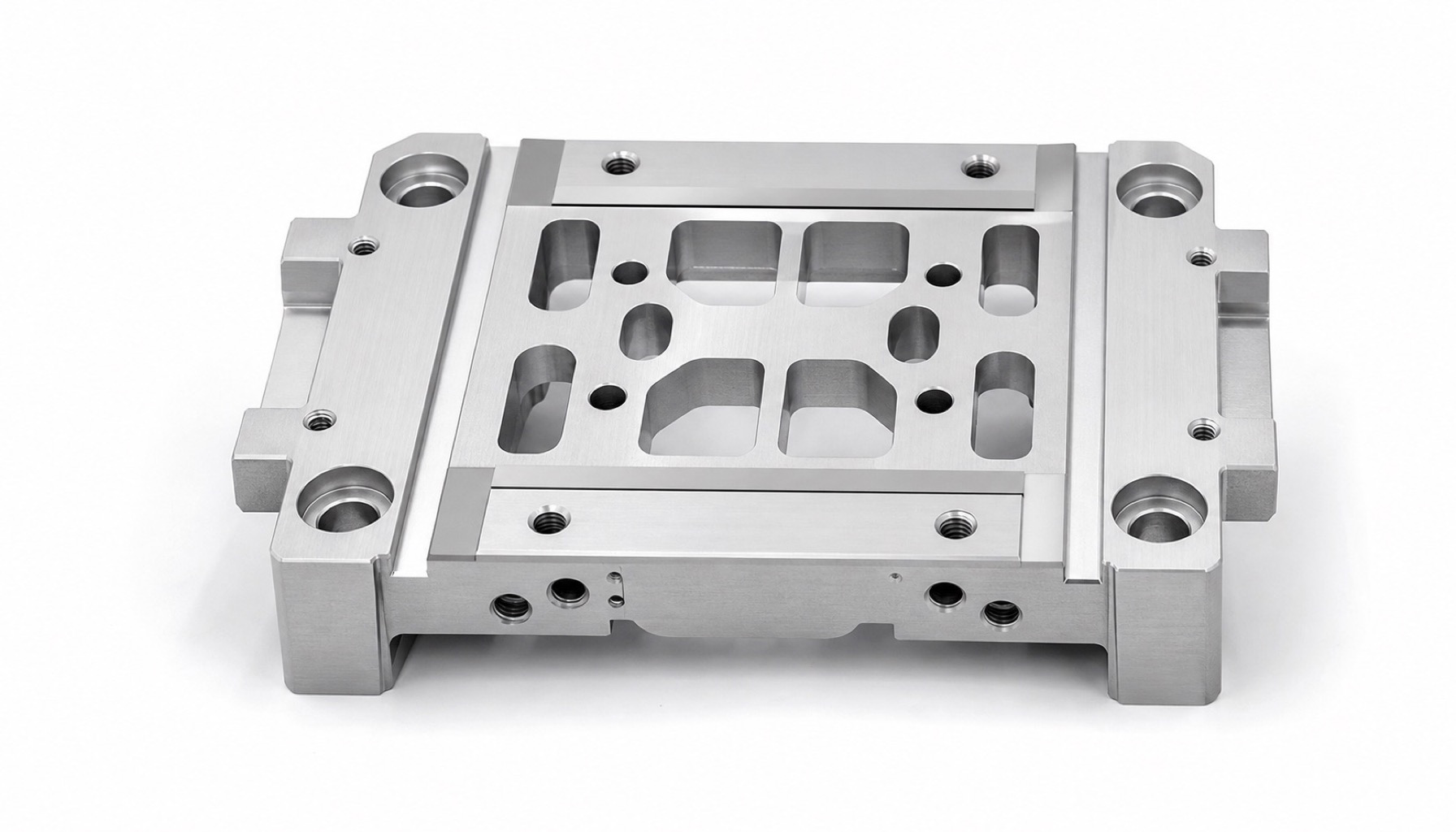

Fertiger Linearführungs Schlittenblock mit bearbeiteten Auflageflächen und Bohrungsmuster
Die fertige Geometrie sollte Funktionsflachen klar von nicht kritischen Entlastungsbereichen trennen.
