El mecanizado de un soporte de patín de guía lineal para robots no consiste solo en fabricar una pieza rectangular de aluminio. La cara de apoyo de la guía, el patron de agujeros, los agujeros de pasador, el datum lateral y la base deben controlarse como un unico sistema funcional.
Si la cara de apoyo es plana pero el patron de agujeros no esta alineado con el mismo datum, la guía puede desviarse al apretar los tornillos. El resultado puede ser resistencia de movimiento desigual, desgaste local, ruido o perdida de repetibilidad en el modulo lineal.
Un proceso estable suele comenzar con desbaste para liberar tensiones, después restablece base y datum lateral, y al final termina la cara de apoyo y el patron de agujeros crítico con una sujecion controlada.
Respuesta directa
Para controlar un soporte de patín de guía lineal, mantenga la cara de apoyo, el datum lateral, los agujeros de pasador y los agujeros de montaje dentro de la misma estrategia de datums. No conviene tratar el patron de agujeros como una operacion de taladrado separada después de terminar la cara.
En prototipos y lotes pequeños, las zonas funcionales críticas pueden controlarse en proceso alrededor de +/-0,005 mm a +/-0,01 mm, mientras que cavidades de aligeramiento, caras de holgura y bordes estéticos pueden usar tolerancias generales más amplias para evitar coste innecesario.

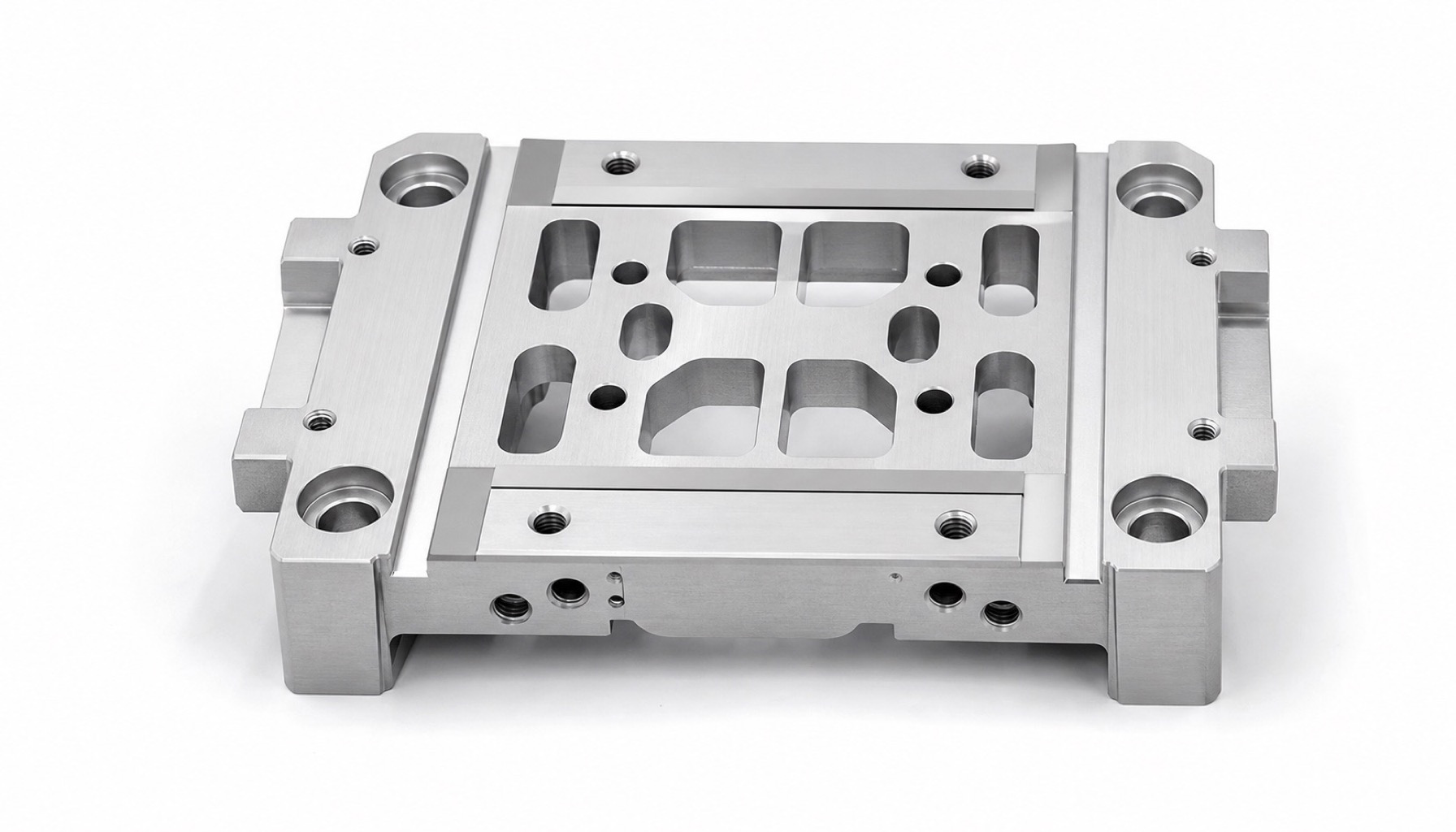

Qué zonas afectan más al movimiento
Un soporte puede pasar la inspección de dimensiones exteriores y aun asi fallar en el modulo. Lo importante es si la cara de apoyo, el grupo de agujeros y la referencia lateral permanecen estables entre si después del mecanizado y del apriete.
| Zona | Influencia principal | Consecuencia tipica |
|---|---|---|
| Cara de apoyo de guía | Asiento de la guía y resistencia del patín | Atasco, ruido o desgaste local |
| Patron de agujeros | Distribucion de fuerza de apriete | La guía se desplaza al apretar |
| Agujeros de pasador | Repeticion de montaje y mantenimiento | Desplazamiento tras desmontaje |
| Datum lateral | Relacion de paralelismo de la guía | Error en la direccion de movimiento |
| Cavidades y aligeramientos | Rigidez local y deformacion de mecanizado | Microdeformacion o interferencia bajo carga |
Riesgos comunes de mecanizado
La mayoria de problemas aparecen durante las pruebas de carrera, no en la revision visual del primer articulo. Si la guía ofrece resistencia distinta a lo largo del recorrido, primero debe revisarse la relación entre cara, agujeros y datum.
| Riesgo | Causa | Impacto en montaje |
|---|---|---|
| Cara de apoyo irregular | Datum no corregido tras desbaste o sujecion desigual | La guía queda parcialmente sin apoyo |
| Deriva de posición de agujeros | Error acumulado por volteos | La guía se desvia al apretar |
| Mala perpendicularidad lateral | Cara lateral y cara de apoyo mecanizadas por separado | Paralelismo inestable |
| Recuperacion de nervios o cavidades | Exceso de material retirado en aligeramientos | Deformacion local después del montaje |
| Rebabas en agujeros | Desbarbado insuficiente en roscas y pasadores | Rayaduras al apretar o posicionar |

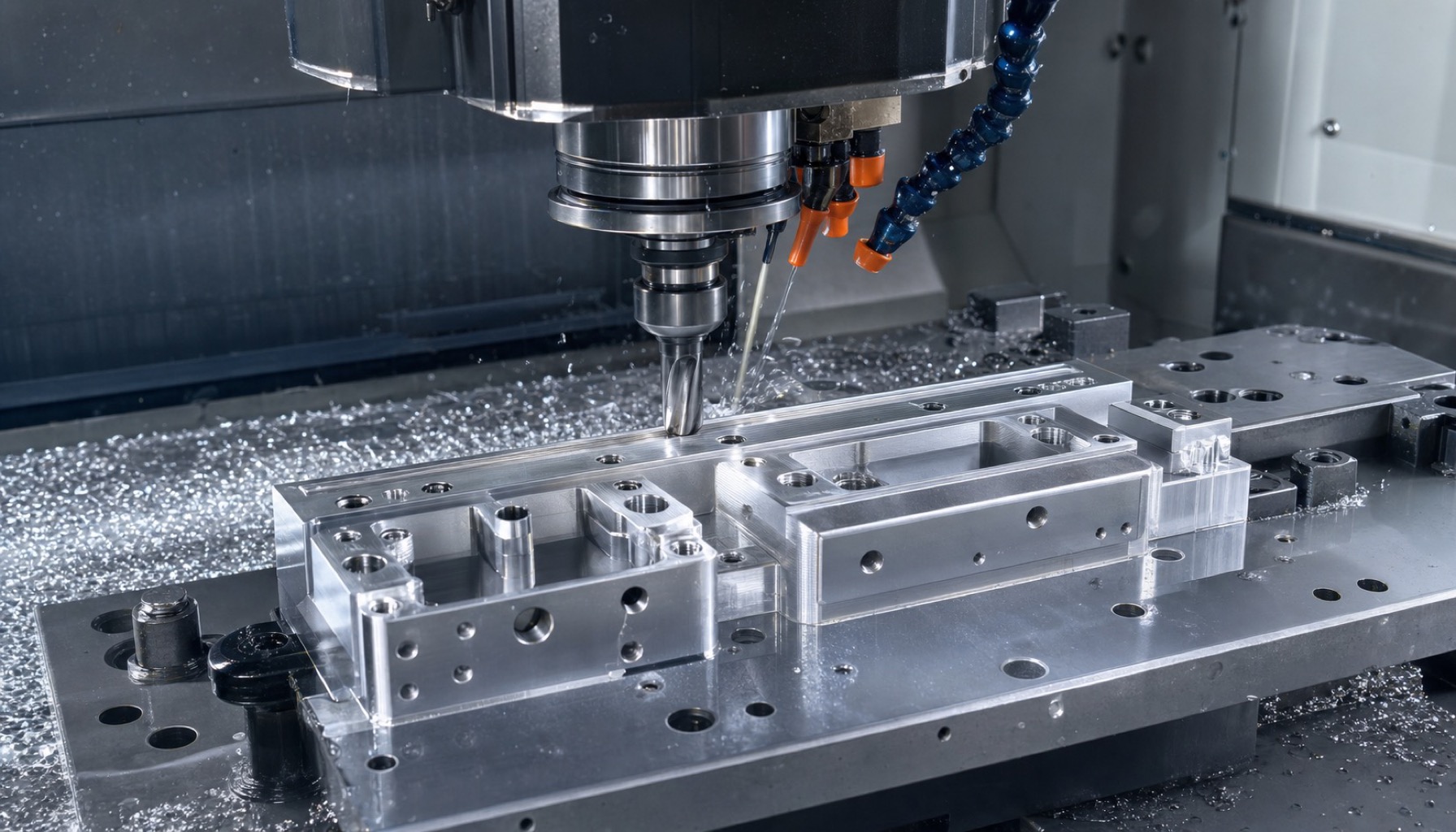

Ruta de proceso para mejorar planitud y posición
La cara de apoyo no debe acabarse demasiado pronto. Si luego hay mecanizado pesado, volteos o sujecion agresiva, la referencia puede moverse. Es mejor separar desbaste, reparacion de datums y acabado final.
| Proceso | Practica recomendada | Objetivo |
|---|---|---|
| Preparacion de material | Dejar sobrematerial en cara de apoyo, datum lateral y agujeros | Mantener margen de correccion |
| Desbaste | Retirar primero bolsillos y material no crítico | Liberar tensiones temprano |
| Establecer datums | Usar base y lateral de diseno como referencia unificada | Acercar datums de mecanizado a datums de montaje |
| Acabado de cara | Pasadas ligeras y direccion de herramienta controlada | Proteger planitud y apoyo |
| Mecanizado de agujeros | Completar pasadores y montaje con la misma lógica de datums | Reducir error de posición |
| Desbarbado y revision | Inspeccionar roscas, pasadores y ranuras de guía | Evitar rayaduras e interferencias |
Datos de inspección que debe pedir el comprador
Un informe que solo liste largo, ancho y diámetro de agujero no basta para un soporte de guía. La inspección debe mostrar la relación de las zonas críticas con el datum de montaje.
| Inspeccion | Qué revisar | Proposito |
|---|---|---|
| Planitud de cara de apoyo | Multiples puntos en la zona de asiento | Confirmar contacto estable |
| Paralelismo de montaje | Medido respecto a base o datum definido | Verificar relación de montaje |
| Posicion de agujeros | Grupo relativo a datums A/B/C | Evitar desviacion de guía al apretar |
| Diametro y posición de pasadores | Diametro, redondez y posición | Soportar montaje repetido |
| Perpendicularidad lateral | Medida respecto a cara de apoyo | Controlar paralelismo de guía |
| Rebabas y chaflanes | Fotos de bocas, ranuras y bordes | Prevenir rayaduras |
Cómo suele manejar OEMach estas piezas
Para un soporte de patín de guía lineal, OEMach suele definir la cara de apoyo, los agujeros de pasador y el grupo de agujeros de montaje como zonas funcionales críticas. Las cavidades de aligeramiento, caras de holgura y bordes estéticos se gestionan por separado segun el espacio de montaje.

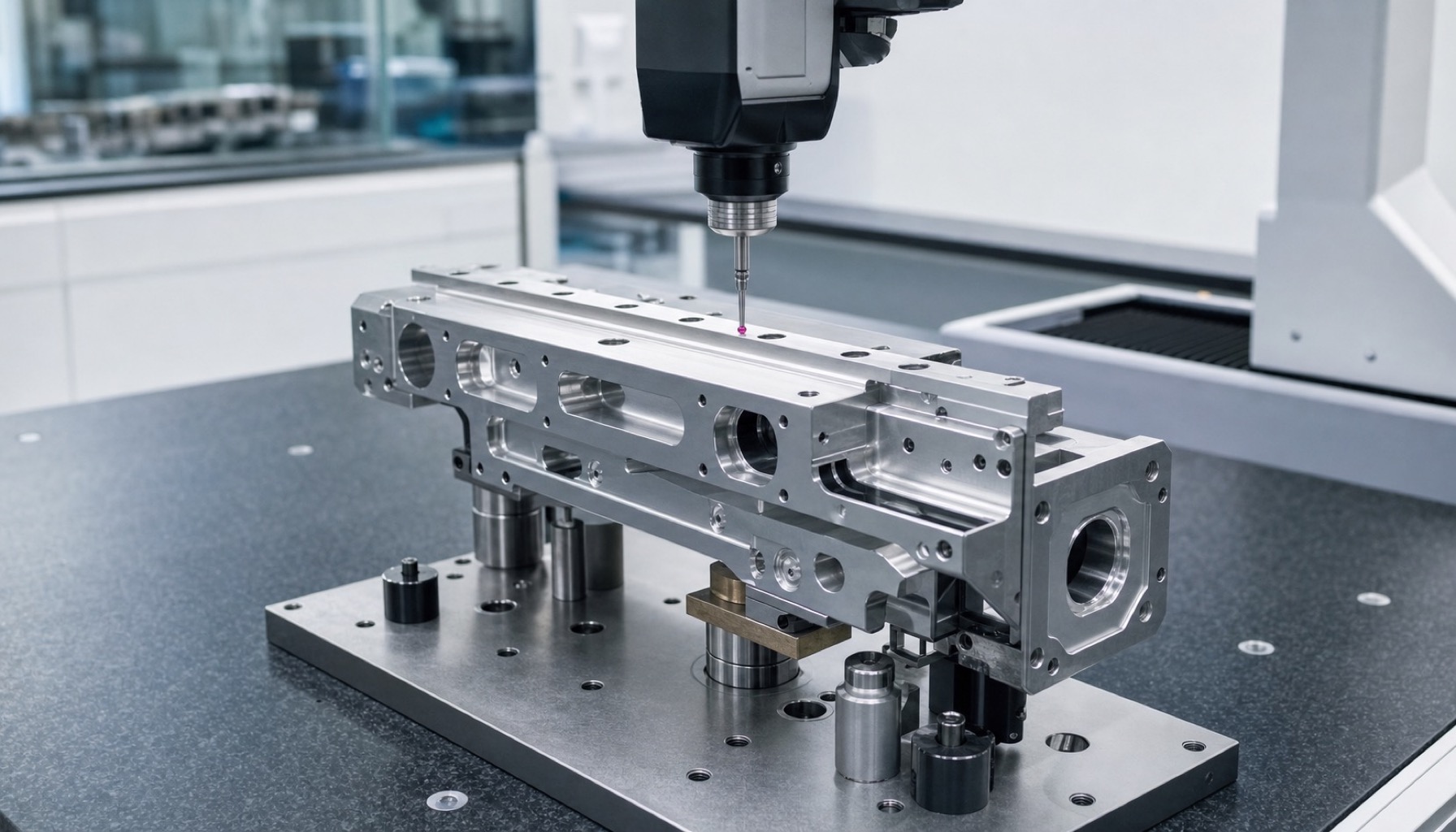

El plan separa desbaste y acabado, mecaniza el grupo de agujeros bajo la misma lógica de datums y termina la cara de apoyo con pasadas ligeras. Despues, la inspección CMM puede verificar planitud, posición de agujeros, paralelismo y perpendicularidad lateral.
Este enfoque reduce retrabajos durante el montaje de prototipos porque proveedor y comprador revisan las mismas relaciones funcionales, no solo dimensiones aisladas.
Preguntas de compra antes de pedir
| Pregunta | Por que importa |
|---|---|
| Se inspeccionara la cara de apoyo como superficie crítica? | Confirma que el proveedor entiende el riesgo de movimiento |
| Agujeros y cara se mecanizan con la misma estrategia de datums? | Reduce el riesgo de posición |
| Qué datum se usa para medir agujeros de pasador? | Evita diferencia entre informe y montaje |
| Los aligeramientos pueden causar recuperacion de la cara? | Evalua rigidez y deformacion |
| Cómo se desbarban agujeros y ranuras? | Evita rayaduras al apretar y posicionar |
| Puede entregar informe CMM de primer articulo? | Permite revisar riesgos antes del montaje |
FAQ
Cuál es el problema más comun?
Caras de apoyo irregulares, deriva de posición de agujeros, mala perpendicularidad lateral, recuperacion de cavidades y rebabas alrededor de agujeros.
Qué planitud debe tener la cara de apoyo?
Depende del tamaño de guía, distancia entre patines y carga. En prototipos conviene marcar cara, pasadores y patron de agujeros como caracteristicas críticas.
Al6061 o Al7075?
Al6061 suele ser practico para prototipos por coste y mecanizabilidad. Al7075 puede revisarse para mayor rigidez o ligereza, considerando tensiones y cambios por tratamiento superficial.
Por que la posición importa más que el diámetro?
La guía queda condicionada por la relación de todo el grupo de agujeros. Un agujero puede tener diámetro correcto y aun asi tirar la guía fuera de alineacion.
OEMach puede hacer lotes pequeños?
Sí. OEMach puede apoyar soportes de guía lineal, bases de modulo lineal y piezas estructurales de mesa deslizante con revision de proceso e inspección.
Resumen
En soportes de patín de guía lineal para robots, el rendimiento de montaje depende de la planitud de la cara, la posición de agujeros, el paralelismo de montaje y la consistencia del datum lateral. Controlar estas relaciones desde el primer articulo permite saber si el prototipo está listo para el montaje del modulo.
