Praxisleitfaden zur CNC-Bearbeitung medizinischer Fluidventilkörper und Mikrofluidik-Manifolds mit Werkstoffen, Mikroports, Dichtflächen, Gratkontrolle, Prüfung und Verpackung.
Fluidteile brauchen vorhersehbaren Durchfluss und Dichtung
Medizinische Fluidkomponenten kombinieren kleine Kanäle, Gewindeports, Ventilsitze, O-Ring-Nuten und Dichtflächen. Ein gutes CNC-Teil muss nicht nur äußerlich stimmen, sondern innere Grate vermeiden, Flusswege schützen und zuverlässig dichten. Wenn die RFQ Fluidweg, Druck, Dichtungstyp und Sauberkeit erklärt, kann der Lieferant Bearbeitung, Entgratung und Prüfung funktionsgerecht planen.
Werkstoffwahl hängt von Medium und Reinigung ab
Edelstahl ist für Ventilkörper üblich, weil er korrosionsbeständig, fest und gut reinigbar ist. Aluminium eignet sich für Prototypen oder nicht benetzte Stützblöcke, oft eloxiert. PEEK, PTFE und andere technische Kunststoffe bieten Chemikalienbeständigkeit oder geringe Reibung. Zeichnungen sollten benetzte Flächen, Zeugnisse und Passivierung, Eloxal oder Reinigung angeben.

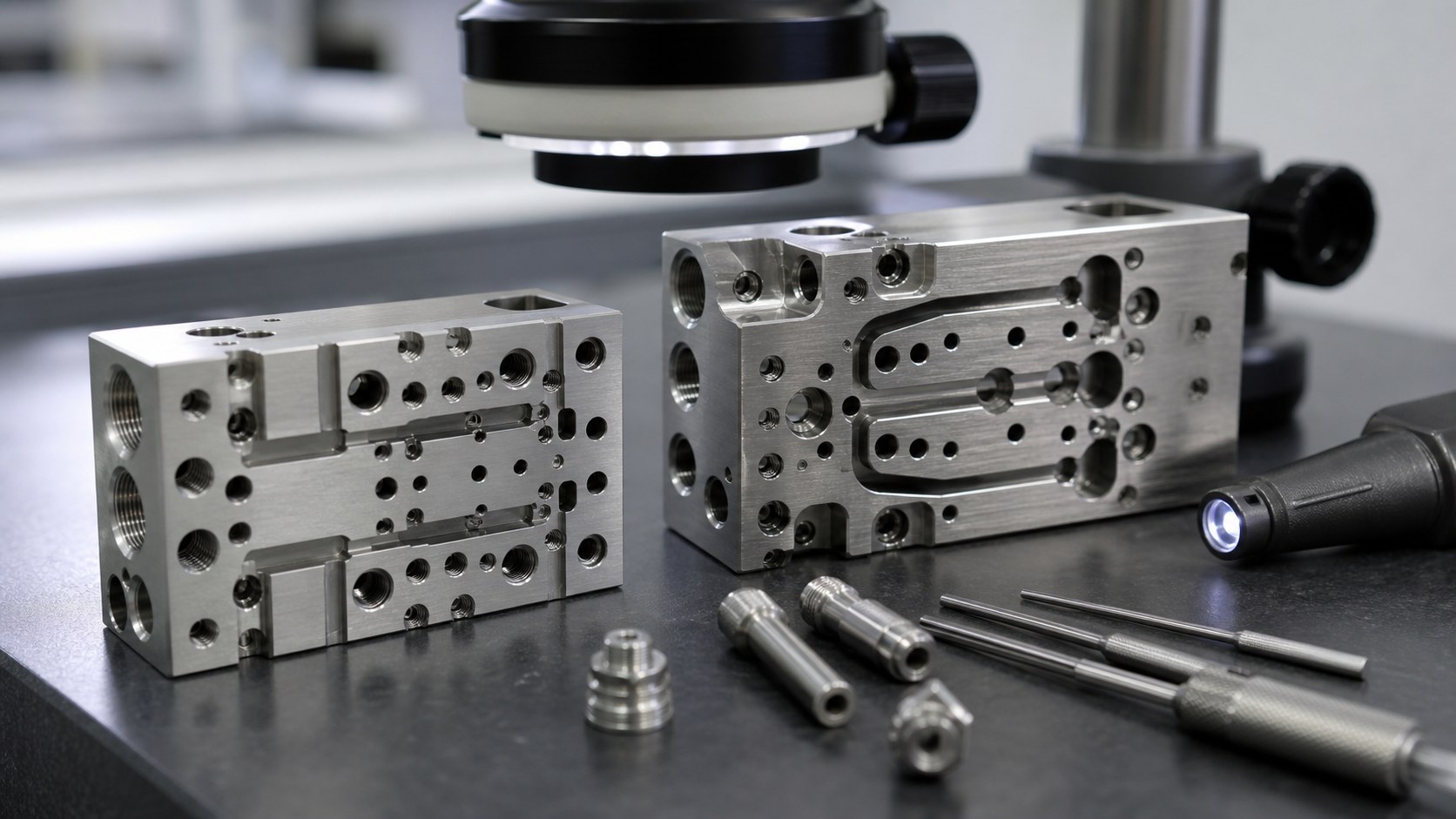

Mikroports und Querbohrungen brauchen Prozessplanung
Kleine Bohrungen und kreuzende Kanäle sind zentral und schwer zu prüfen. Tiefe Mikrobohrungen, schräge Ports und Querbohrungen sollten mit Durchmesser, Tiefe, Toleranz und Prüfmethode markiert sein. Wenn Kanäle partikelfrei bleiben müssen, sollten keine inneren Späne und keine losen Grate klar gefordert werden. Für enge Bohrungen können Reiben, Honen oder Stiftprüfung nötig sein.
Dichtflächen und O-Ring-Nuten steuern Leckage
Eine O-Ring-Nut ist nicht nur eine Tasche. Breite, Tiefe, Radius, Oberfläche und Ebenheit bestimmen Kompression und Leckrisiko. Ventilsitze und geläppte Dichtflächen brauchen ähnliche Aufmerksamkeit. Die RFQ sollte kritische Dichtflächen, zulässige Werkzeugspuren, Rauheit und Lecktest nennen. Bei Prototypen hilft eine einfache Druckprüfung.

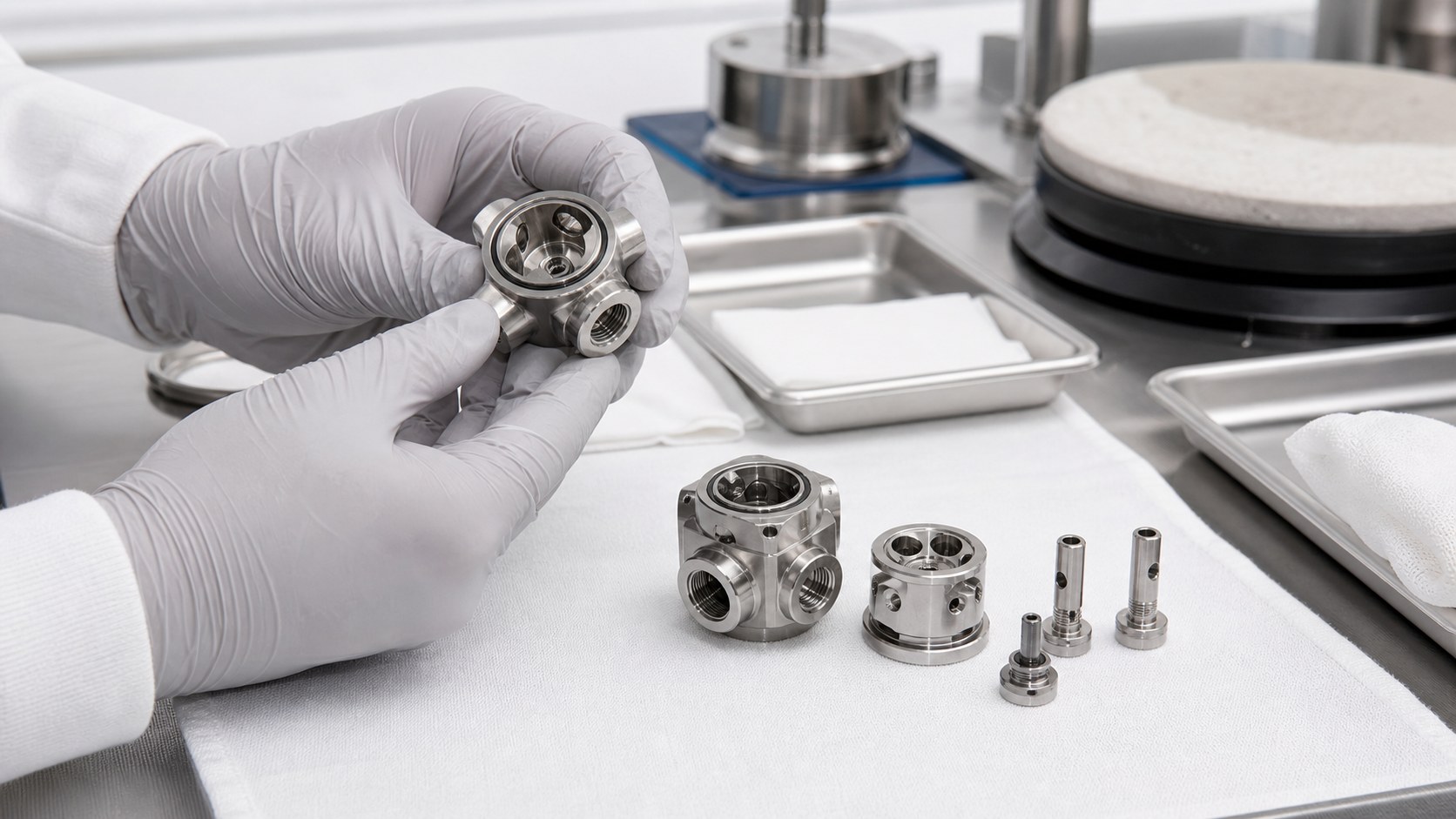

Gratkontrolle ist in Fluidwegen kritisch
Äußere Grate sind sichtbar, innere Grate in Querbohrungen, Gewindeports und Kammern sind gefährlicher. Sie können sich lösen, Kanäle blockieren oder Dichtungen beschädigen. CNC-Planung sollte Werkzeugzugang, Kantenbruch, Spülen, Ultraschallreinigung und Sicht- oder Boroskopprüfung enthalten. Bei Sackkanälen helfen Schnittzeichnungen oder Prüfhilfen.
Prüfung sollte der Fluidfunktion folgen
Ein guter Prüfplan betrachtet Portdurchmesser, Gewindequalität, Kanallage, O-Ring-Maße, Dichtebenheit, Rauheit und Datumsausrichtung. KMG-Berichte können mit Gewindelehren, Stiftlehren, Mikroskopfotos und Druck- oder Lecktestdaten kombiniert werden. Das ist wertvoller als ein Bericht nur über einfache Außenmaße.

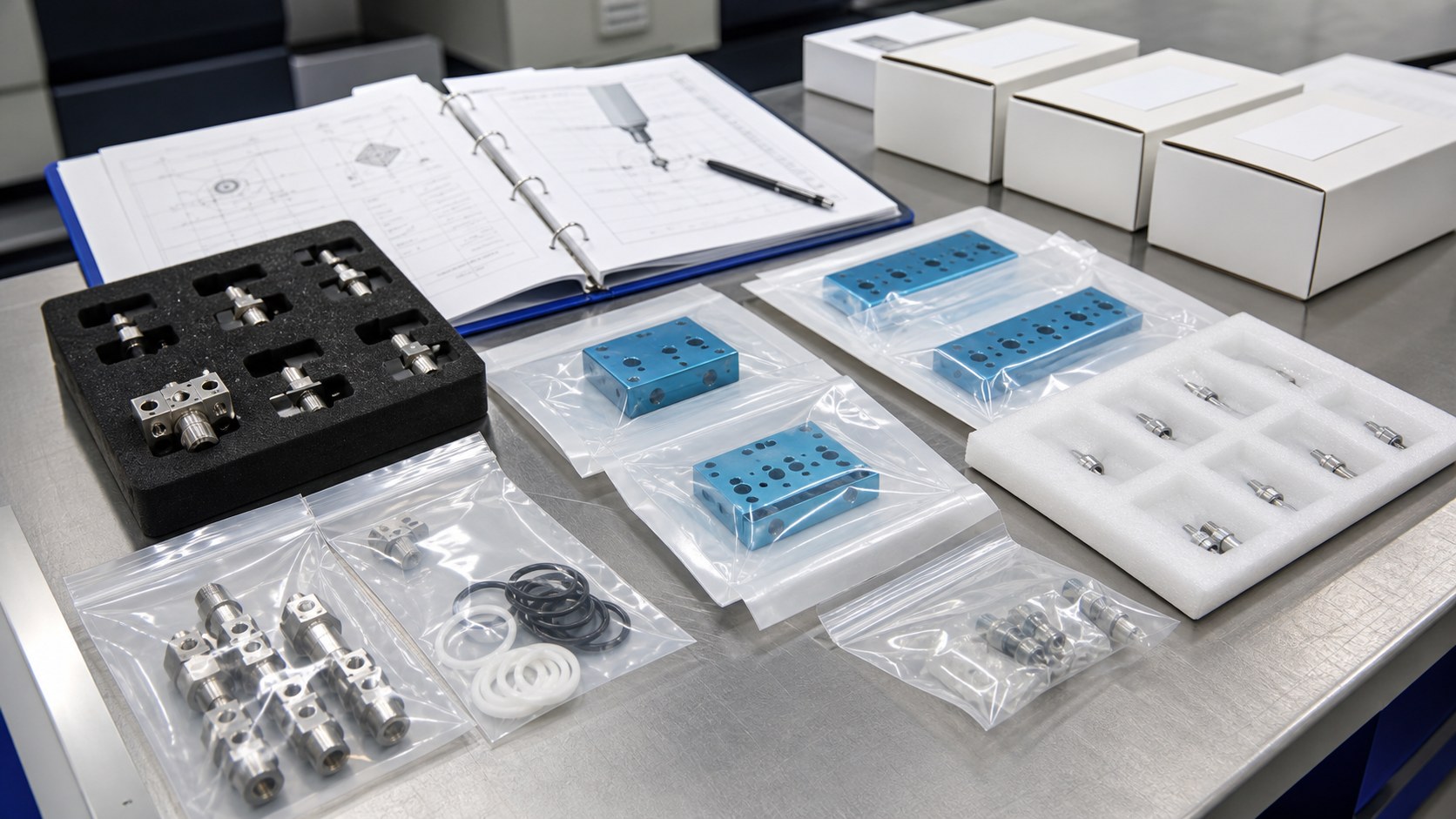

Saubere Verpackung schützt nach der Bearbeitung
Fluidteile können durch Kratzer, Staub, lose Späne oder gemischte Dichtungen beschädigt werden. Saubere Handhabung, getrennte Verpackung, verschlossene Ports, eingetütete Fittings und Losetiketten helfen bei Montage und Laborprüfung. Werden O-Ringe oder Schrauben mitgeliefert, sollten sie getrennt und markiert sein.
FAQ: CNC-Bearbeitung für medizinische Fluidsteuerung
Was gehört in eine Anfrage für ein medizinisches Manifold?
STEP- oder STP-Dateien, 2D-Zeichnungen, Werkstoff, benetzte Flächen, Druck oder Funktion, Portdetails, Dichtungstyp, Gratvorgaben, Prüfbedarf und Verpackung.
Welche Werkstoffe sind für medizinische Ventilkörper üblich?
Edelstahl, eloxiertes Aluminium, PEEK, PTFE und andere technische Kunststoffe. Die Wahl hängt von Medium, Reinigung, Festigkeit, Gewicht, Korrosion und Zeugnissen ab.
Wie werden innere Grate in Querbohrungen kontrolliert?
Durch passende Werkzeugwege, Kantenbruch, Spülen, Ultraschallreinigung, Mikroskop- oder Boroskopprüfung und klare Forderung nach keinen losen Graten.
Wie sollten O-Ring-Nuten angegeben werden?
Definieren Sie Breite, Tiefe, Radius, Oberfläche, Ebenheit, Dichtungstyp, Kompression und Lecktest, falls erforderlich.
Können Mikroports zuverlässig geprüft werden?
Ja. Stiftlehren, Mikroskop, KMG, Boroskop, Durchflussprüfung oder Vorrichtungen können je nach Größe und Funktion genutzt werden.
Welche Dokumente können geliefert werden?
Maßberichte, KMG-Daten, Materialzeugnisse, Passivierungs- oder Eloxalzertifikate, Prüffotos, Lecktestdaten, Reinigungsnotizen und Losetiketten.
