Guía práctica para mecanizar por CNC cuerpos de válvula y colectores microfluídicos médicos: materiales, micro puertos, sellado, rebabas, inspección y embalaje limpio.

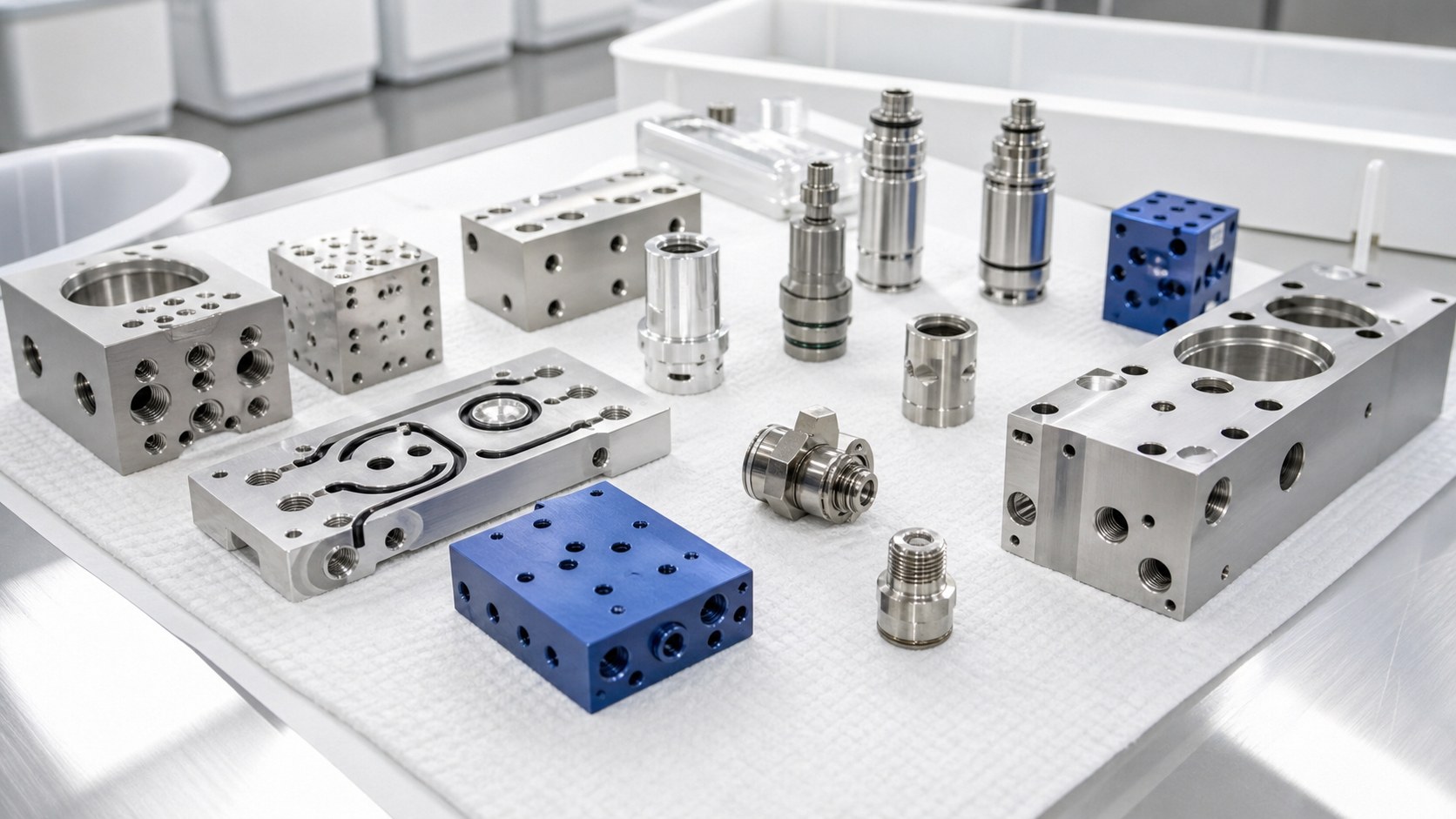

Las piezas de fluido necesitan flujo y sellado previsibles
Los componentes de control de fluidos médicos combinan canales pequeños, puertos roscados, asientos de válvula, ranuras O-ring y caras de sellado. Una buena pieza CNC debe evitar rebabas internas, proteger los pasos y sellar de forma fiable. Si la RFQ explica recorrido del fluido, presión, tipo de sello y limpieza, el proveedor puede planificar mecanizado, desbarbado e inspección según la función real.
El material depende del fluido y la limpieza
El acero inoxidable es habitual por corrosión, resistencia y limpieza repetida. El aluminio puede usarse en prototipos o bloques de soporte no mojados, normalmente anodizado. PEEK, PTFE y otros plásticos técnicos sirven para resistencia química o baja fricción. El plano debe indicar superficies mojadas, certificados y si se requiere pasivado, anodizado o limpieza especial.

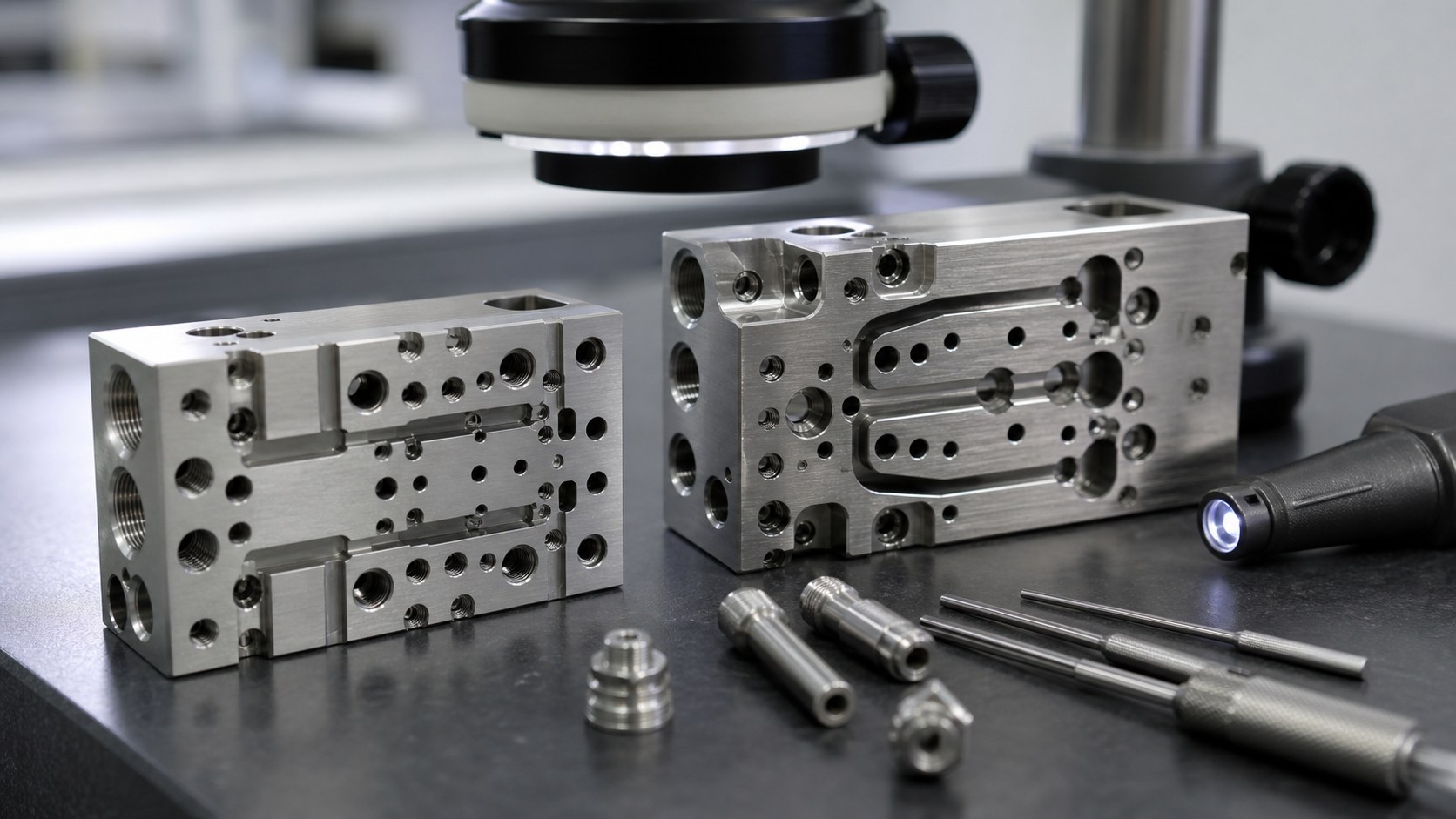

Micro puertos y agujeros cruzados requieren planificación
Los agujeros pequeños y canales intersectados son esenciales y difíciles de inspeccionar. Micro agujeros profundos, puertos inclinados y taladros cruzados deben marcarse en el plano con diámetro, profundidad, tolerancia e inspección. Si el canal debe quedar libre de partículas, indique ausencia de virutas internas y rebabas sueltas. Para diámetros críticos pueden necesitarse escariado, bruñido o pasadores.
Caras de sellado y ranuras O-ring controlan fugas
Una ranura O-ring no es solo una cavidad rectangular. Anchura, profundidad, radio, rugosidad y planitud influyen en compresión y fugas. Los asientos de válvula y caras lapeadas requieren atención similar. La RFQ debe identificar caras críticas, marcas aceptables, rugosidad y si se requiere prueba de fuga. En prototipos, una prueba funcional simple puede validar geometría y acabado.

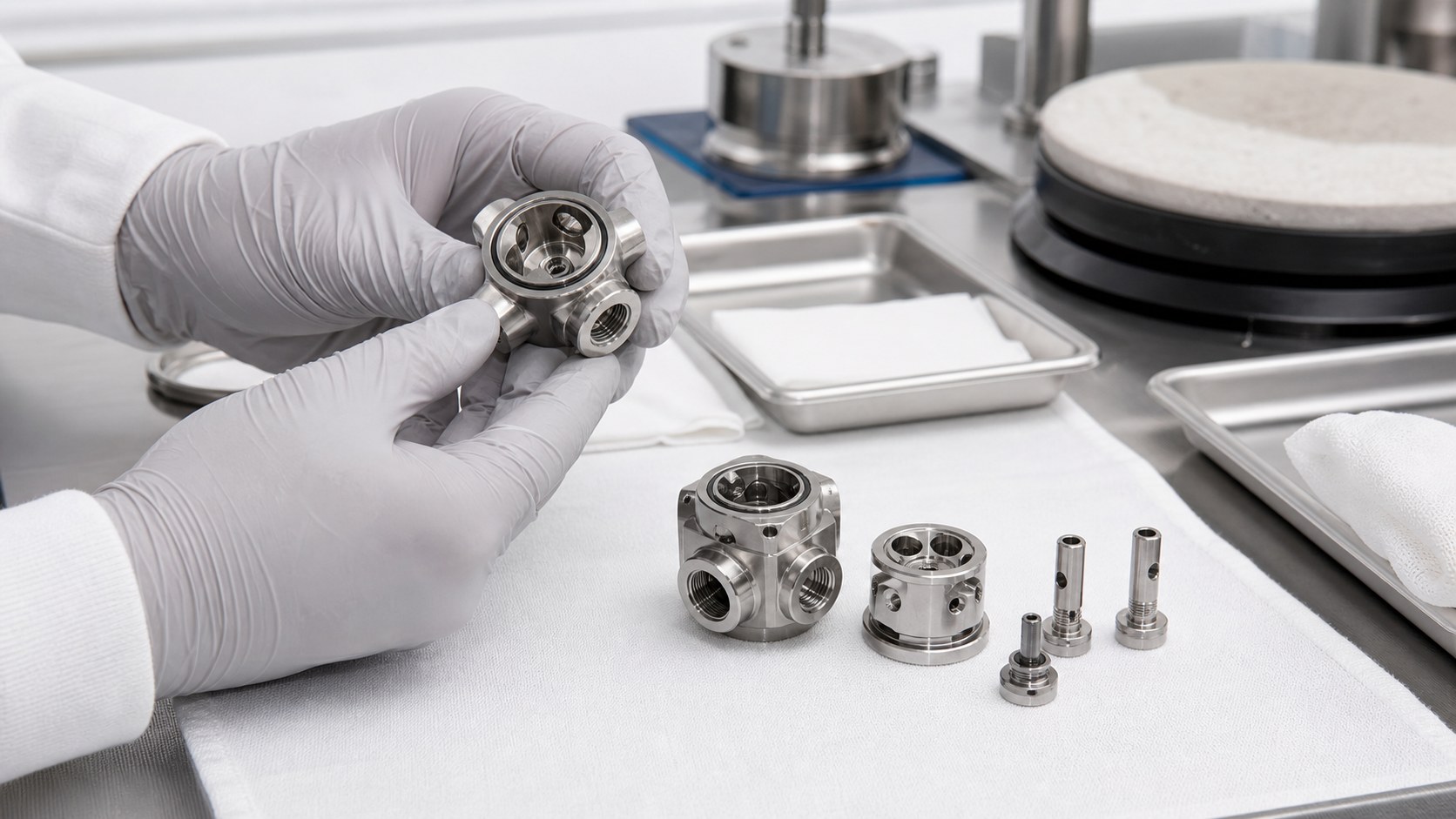

El control de rebabas internas es crítico
Las rebabas externas se ven fácilmente, pero las internas en agujeros cruzados, roscas y cámaras pueden bloquear pasos o dañar sellos. El plan CNC debe incluir acceso de herramienta, chaflanes, lavado, limpieza ultrasónica si aplica e inspección visual o con boroscopio. Si hay canales ciegos, se recomiendan secciones o notas de inspección.
La inspección debe seguir la función del fluido
Un plan útil revisa diámetro de puertos, calidad de rosca, ubicación de canales, dimensiones de O-ring, planitud de sellado, rugosidad y datums. CMM, calibres de rosca, pasadores, fotos de microscopio y pruebas de presión pueden combinarse en un paquete práctico.

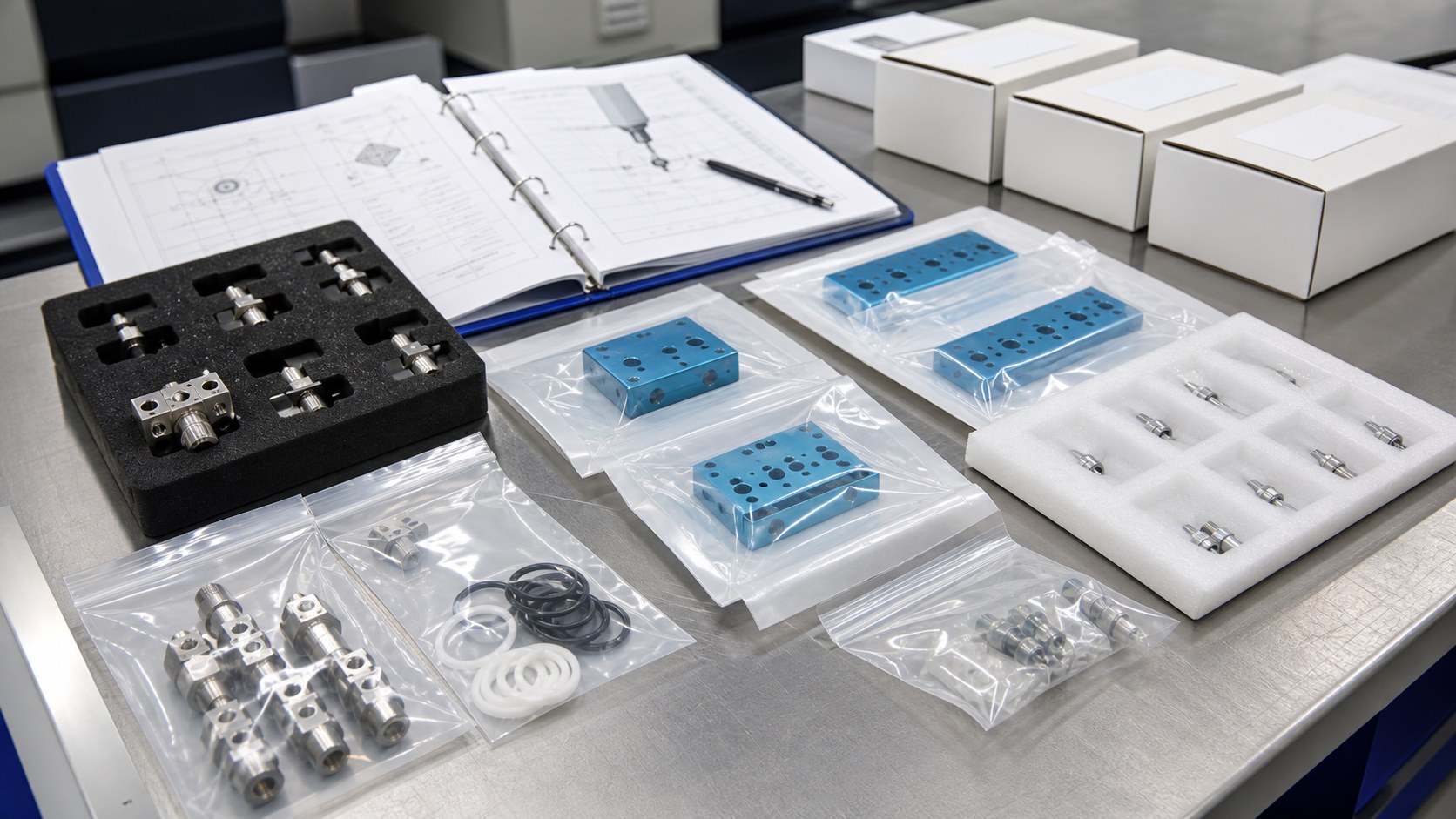

El embalaje limpio protege el trabajo terminado
Estas piezas pueden dañarse por arañazos, polvo, virutas o sellos mezclados. Manejo limpio, embalaje separado, puertos tapados, fittings embolsados y etiquetas de lote ayudan a llegar listas para montaje. Si se envían O-rings o tornillos juntos, deben separarse y etiquetarse.
FAQ: mecanizado CNC para control de fluidos médicos
¿Qué debo enviar para cotizar un colector médico?
STEP o STP, planos 2D, material, superficies mojadas, presión o función, puertos, tipo de sello, rebabas, inspección y embalaje.
¿Qué materiales se usan en válvulas médicas?
Acero inoxidable, aluminio anodizado, PEEK, PTFE y otros plásticos técnicos. La elección depende del fluido, limpieza, resistencia, peso, corrosión y certificados.
¿Cómo se controlan rebabas internas?
Con planificación de herramienta, chaflanes, lavado, limpieza ultrasónica si aplica, microscopio o boroscopio y requisitos claros de ausencia de rebabas sueltas.
¿Cómo se especifican ranuras O-ring?
Defina anchura, profundidad, radio, rugosidad, planitud, tipo de sello, compresión si se conoce y prueba de fuga si aplica.
¿Se pueden inspeccionar micro puertos?
Sí. Se pueden usar pasadores, microscopio, CMM, boroscopio, prueba de flujo o útiles dedicados según tamaño y función.
¿Qué documentos se pueden entregar?
Informes dimensionales, CMM, certificados de material, pasivado o anodizado, fotos de inspección, pruebas de fuga, notas de limpieza y etiquetas de lote.
