Praxisleitfaden zur CNC-Bearbeitung von Gehäusen und Sensorhalterungen für medizinische Diagnostik mit Werkstoffen, Dichtnuten, optischer Ausrichtung, Wärme, Prüfung und Verpackung.
Diagnostikbauteile verbinden Mechanik, Optik und Sauberkeit
Medizinische Diagnostikgeräte enthalten oft mehrere CNC-Teile. Ein Gehäuse schützt Elektronik und Fluidwege, eine Sensorhalterung positioniert ein optisches Modul und eine Kühlplatte reduziert Messdrift. Diese Teile brauchen stabile Geometrie, saubere Kanten und wiederholbare Montage. Wenn die RFQ die Funktion jeder Fläche erklärt, kann der Lieferant Aufspannung, Werkzeuge und Prüfung auf die leistungsrelevanten Merkmale ausrichten.
Werkstoffwahl hängt von Gewicht, Abschirmung und Reinigung ab
Aluminium ist für Diagnostikgehäuse üblich, weil es leicht ist, gut bearbeitet werden kann und eloxierbar ist. Edelstahl eignet sich für Einsätze, Sensorhalter, Gewindebuchsen und Kontaktbereiche mit wiederholter Reinigung. Kupferlegierungen unterstützen Wärme- oder Strompfade, technische Kunststoffe isolieren Sensoren oder sparen Gewicht. Zeichnungen sollten Güte, Beschichtung, Reinigung und Zeugnisse vorab definieren.

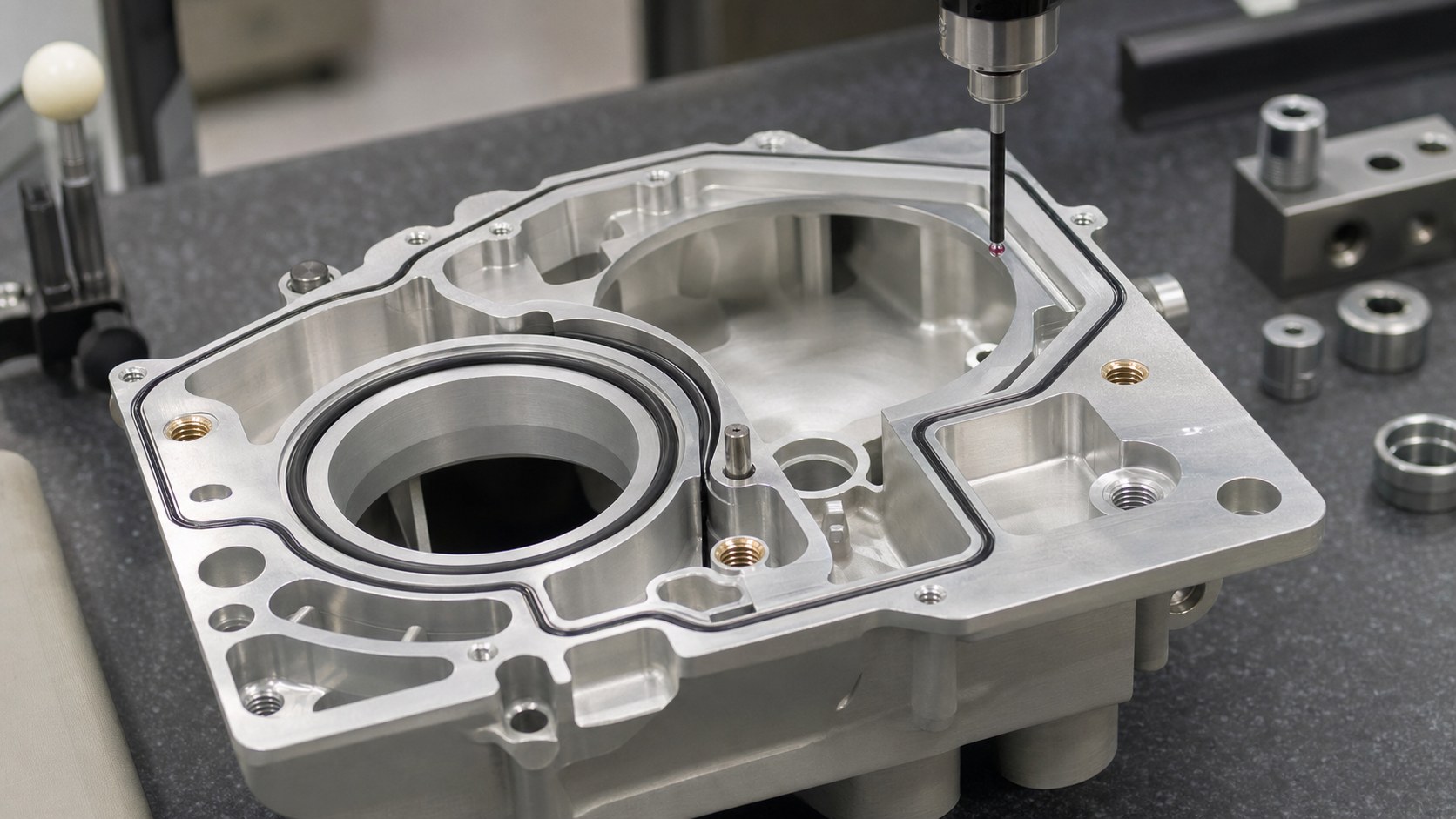

Dichtnuten brauchen mehr als ein Nennmaß
Gehäuse können O-Ringe, Flachdichtungen, Klebedichtungen oder Abdeckungen nutzen. Nutbreite, Tiefe, Radius, Oberfläche und Ebenheit beeinflussen die Dichtung. Ein Grat oder Werkzeugstrich auf der Dichtfläche kann Leckagen oder Partikel erzeugen. Käufer sollten Dichtungstyp, Kompression, kritische Flächen und Prüfung nennen. Bei Prototypen helfen Lecktest- oder Sichtprüfnotizen.

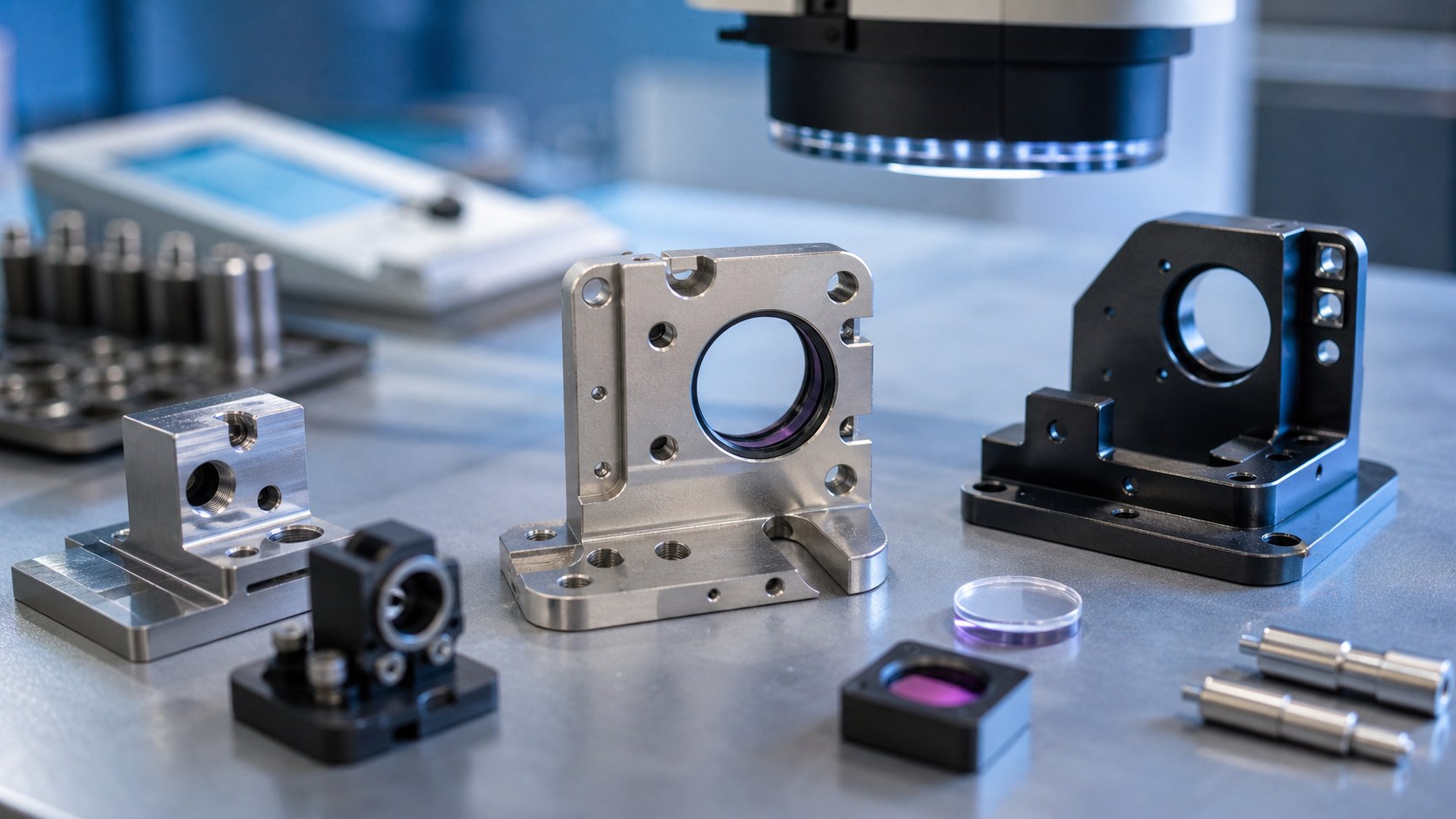

Optische Sensorhalter benötigen klare Datums
Optik-, Bild- und Detektionsmodule reagieren empfindlich auf kleine Positionsänderungen. Linsenbohrungen, Sensorfenster, Schlitze und Anschläge sollten klaren Datums zugeordnet sein. Bei schwarzem Eloxal müssen Maskierung und Schichtdicke geklärt werden, da Passung oder Reflexion betroffen sein können. Für enge Ausrichtung sind KMG, Stiftprüfung oder optische Vorrichtungen oft wertvoller als generische Berichte.
Thermische Rippen und dünne Wände brauchen Planung
Diagnostikgeräte erzeugen Wärme nahe LEDs, Lasern, Prozessoren oder Motoren. Kühlrippen, dünne Deckel und ausgefräste Gehäuse können sich verziehen, wenn Reihenfolge und Spannung nicht passen. Konstrukteure sollten kritische Ebenheitszonen, zulässige Werkzeugspuren und anpassbare Wandbereiche definieren. Bei Aluminium helfen ausgewogenes Schruppen und stabile Auflagen.
Gratkontrolle schützt Kabel, Dichtungen und saubere Montage
Grate an Ports, Gewinden, Lüftungen und Sensoröffnungen können Kabel beschädigen, Dichtungen schneiden oder Partikel freisetzen. Die Zeichnung sollte keine losen Grate, Kantenbruchbereiche und bei Bedarf Mikroskopprüfung nennen. Innenkanten, Sacklöcher und Querbohrungen sind besonders wichtig, weil sie schwer zu reinigen sind.

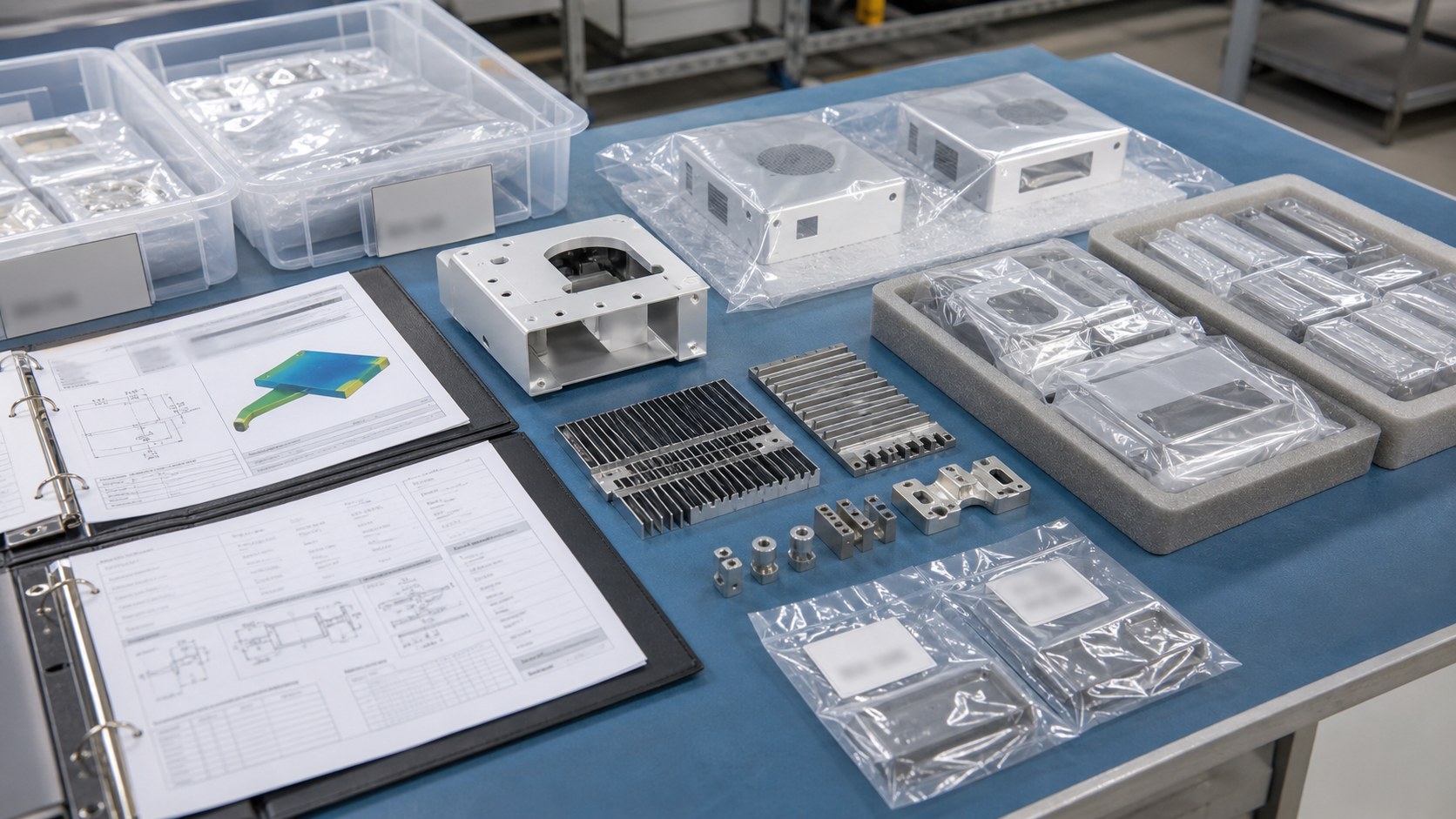

Dokumentation und Verpackung halten Pilotlose geordnet
Diagnostikprojekte wechseln oft von Prototypen zu Pilotlosen mit vielen Revisionen. Nützlich sind Materialzeugnisse, Maßberichte, KMG-Daten für Datums, Oberflächennotizen, Beschichtungszertifikate, Fotos und Verpackungsnachweise. Einzelbeutel, Schaumtrays, Los- und Revisionsetiketten verhindern Verwechslungen ähnlicher Gehäuse und Halter.
FAQ: CNC-Bearbeitung für medizinische Diagnostikgeräte
Welche Dateien braucht ein Angebot für Diagnostikgehäuse?
STEP- oder STP-Dateien, 2D-Zeichnungen, Werkstoff, Finish, Dichtflächen, Datums, Toleranzen, Prüfberichte und Verpackung.
Welche Werkstoffe sind üblich?
Aluminium, Edelstahl, Kupferlegierungen und technische Kunststoffe. Die Wahl hängt von Gewicht, Abschirmung, Wärme, Reinigung, Festigkeit und Zeugnissen ab.
Wie werden Dichtnuten angegeben?
Definieren Sie Breite, Tiefe, Radius, Oberfläche, Ebenheit, Dichtungstyp und Test oder Prüfung. Dichtflächen sollten klar markiert sein.
Können optische Sensorhalter genau CNC-gefertigt werden?
Ja. Linsenbohrungen, Schlitze, Datum-Anschläge und Fenster können präzise gefertigt und geprüft werden, wenn Datums und Beschichtungen klar sind.
Brauchen eloxierte Gehäuse Maskierungsangaben?
Ja. Gewinde, Erdungsflächen, Passungen, optische Sitze oder Datums sollten maskiert werden, wenn Schichtdicke oder Leitfähigkeit wichtig sind.
Welche Dokumente können geliefert werden?
Maßberichte, KMG-Berichte, Materialzeugnisse, Beschichtungszertifikate, Prüffotos, Oberflächennotizen sowie Los- oder Revisionsetiketten.
