Guía práctica para mecanizar por CNC carcasas y soportes de sensores de equipos de diagnóstico médico: materiales, sellado, alineación óptica, control térmico, inspección y embalaje.

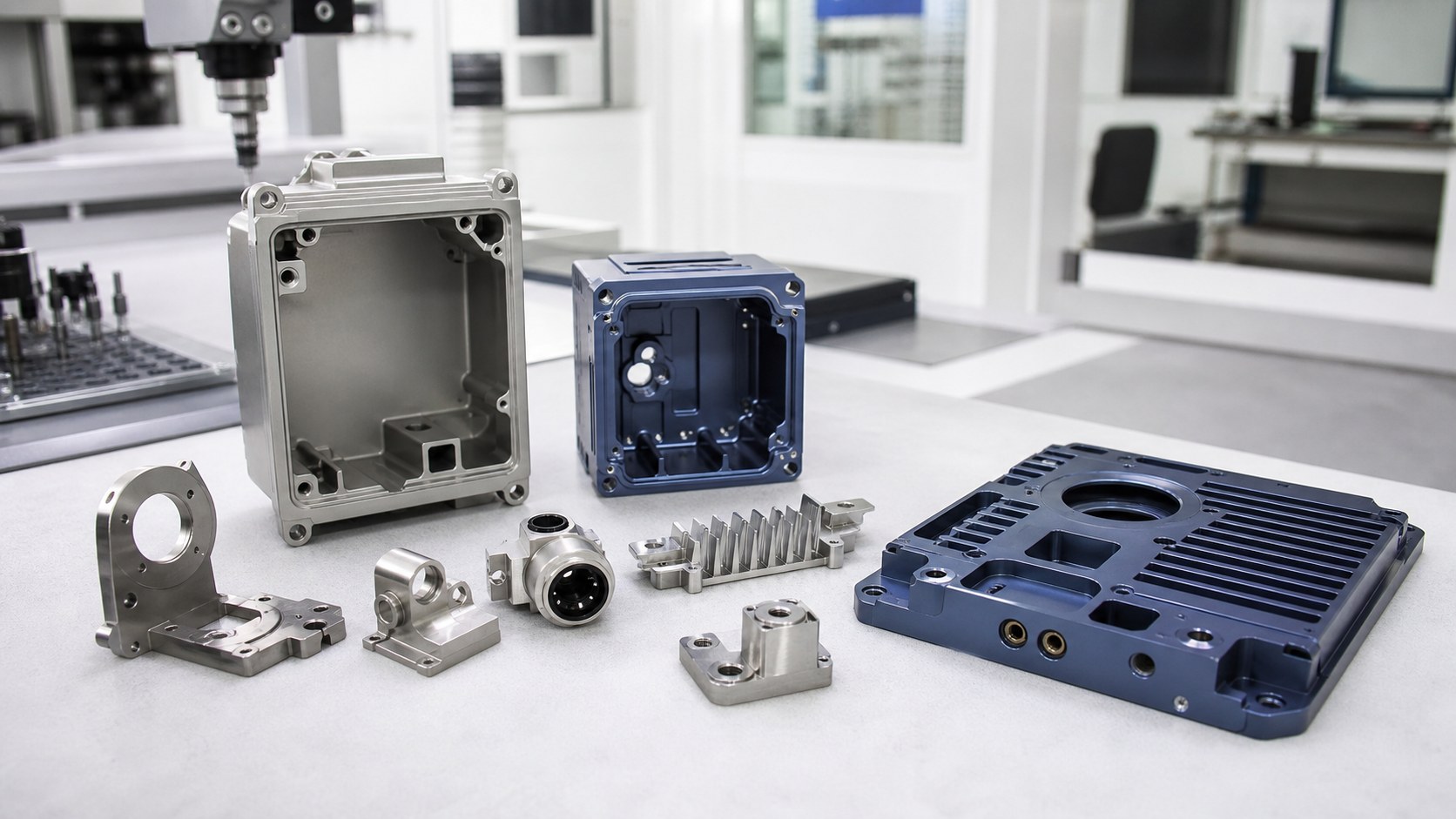

Las piezas de diagnóstico combinan mecánica, óptica y limpieza
Los equipos de diagnóstico médico suelen incluir varios tipos de piezas CNC. Una carcasa protege electrónica y trayectos de fluido, un soporte posiciona sensores ópticos y una placa disipadora controla deriva térmica. Estas piezas necesitan geometría estable, bordes limpios y montaje repetible. Si la RFQ explica la función de cada superficie, el proveedor puede planificar amarre, herramientas e inspección según lo que afecta el rendimiento.
El material depende de peso, blindaje y limpieza
El aluminio es común para carcasas porque es ligero, mecaniza bien y puede anodizarse. El acero inoxidable sirve para insertos, soportes, casquillos roscados y zonas de contacto con limpieza repetida. Aleaciones de cobre pueden ayudar en caminos térmicos o eléctricos, y plásticos técnicos pueden aislar sensores o reducir peso. El plano debe definir grado, recubrimiento, exposición a limpieza y certificados.

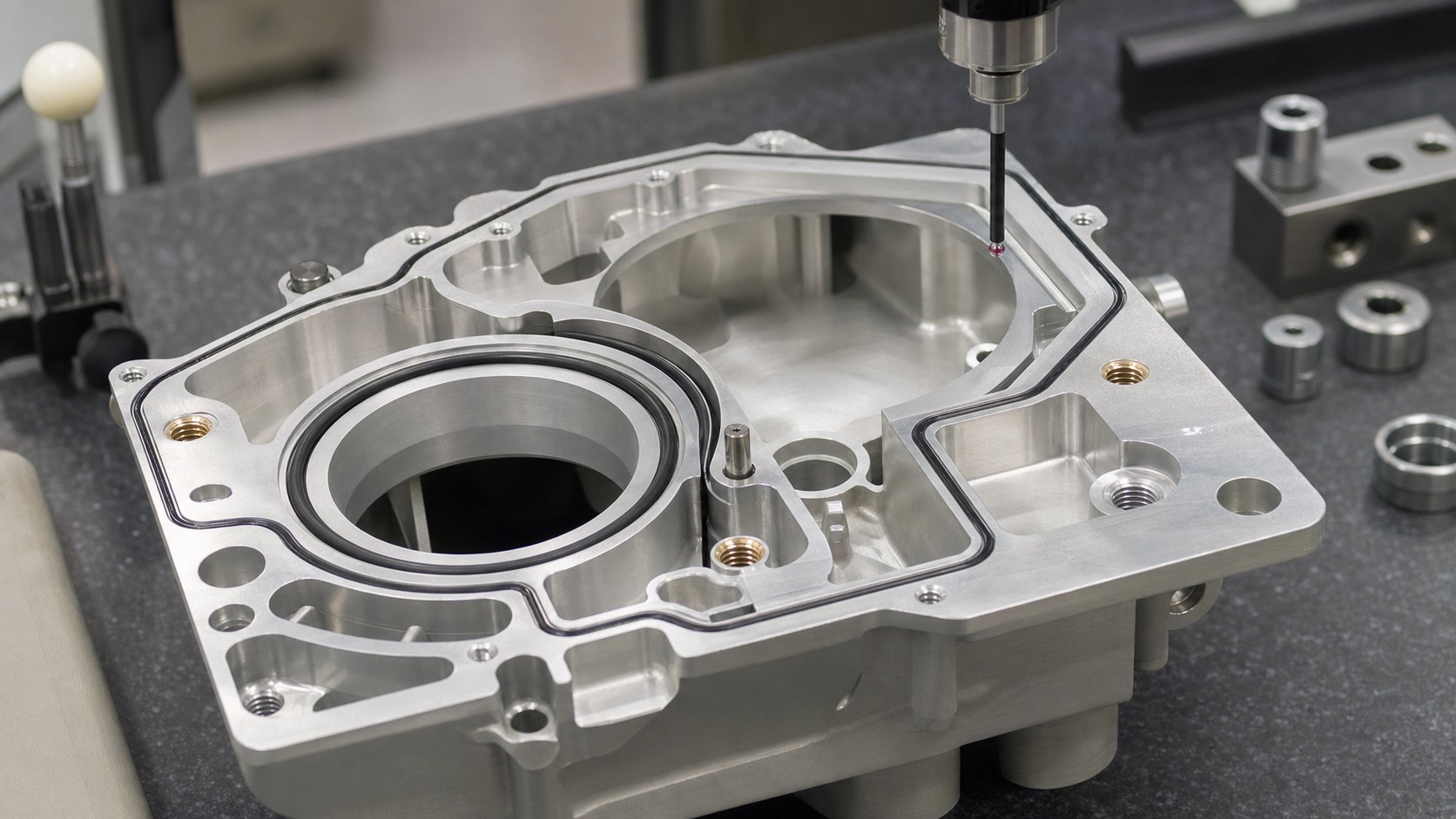

Las ranuras de junta requieren más que una cota nominal
Las carcasas pueden usar O-rings, juntas planas, adhesivos o tapas moldeadas. Anchura, profundidad, radio, rugosidad y planitud influyen en la estanqueidad. Una rebaba o marca en la cara de sellado puede causar fugas o partículas. Conviene indicar tipo de sello, compresión si se conoce, superficies críticas e inspección. En prototipos, una nota de prueba de fuga evita criterios ambiguos.

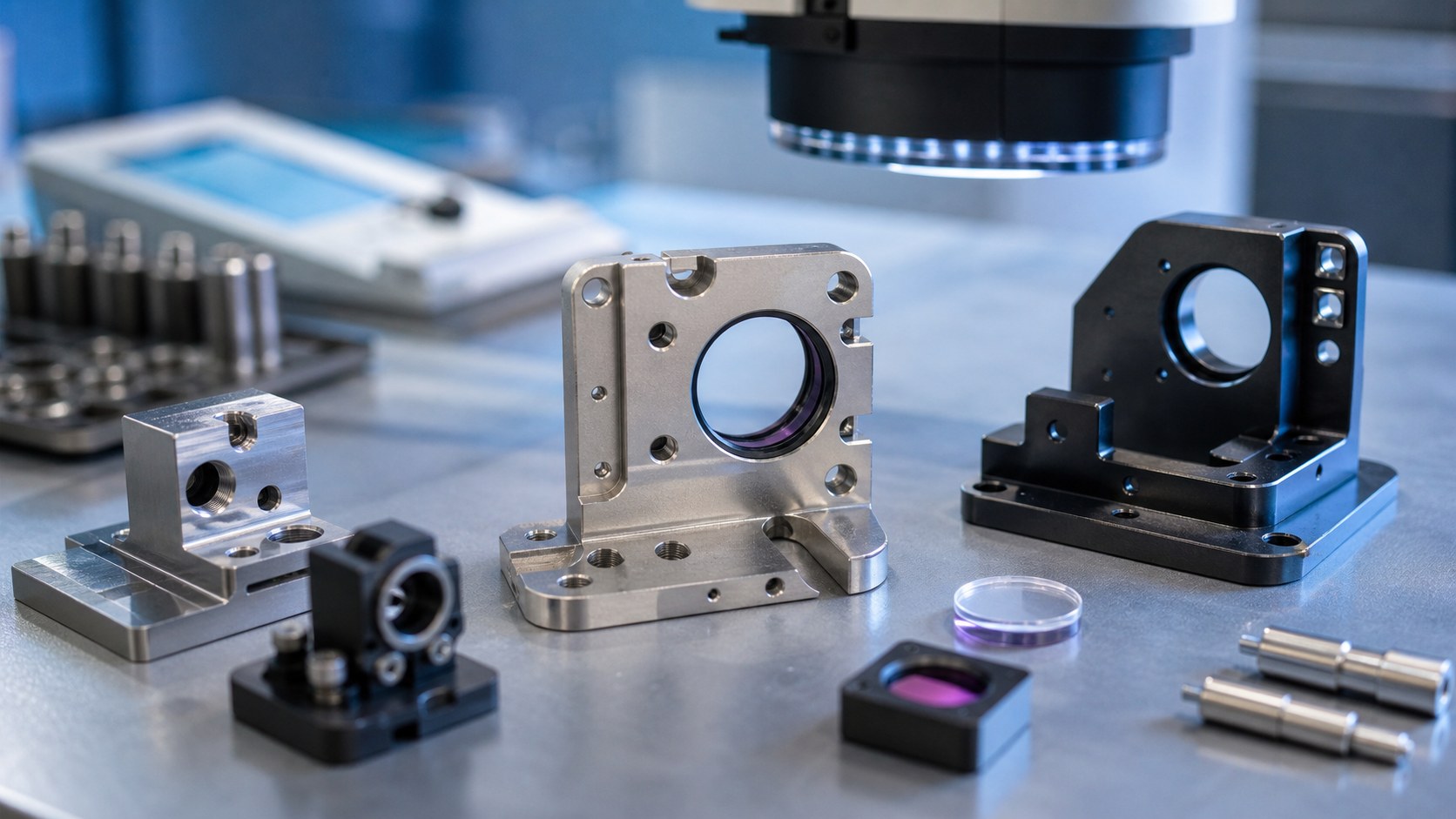

Los soportes ópticos necesitan datums claros
Los módulos ópticos, de imagen o detección son sensibles a pequeñas variaciones. Alojamiento de lente, ventanas, ranuras y hombros de montaje deben referirse a datums claros. Si hay anodizado negro, zonas enmascaradas y espesor deben discutirse porque pueden afectar ajuste o reflejos. Para alineación cerrada, CMM, pasadores o útiles ópticos son más útiles que un informe genérico.
Ribas térmicas y paredes delgadas requieren planificación
Los equipos de diagnóstico generan calor cerca de LEDs, láseres, procesadores o motores. Disipadores, tapas delgadas y carcasas aligeradas pueden deformarse si no se planifica secuencia y amarre. El diseñador debe definir zonas críticas de planitud, marcas aceptables y áreas donde el espesor puede ajustarse. En aluminio, desbaste equilibrado y apoyo estable reducen movimiento.
El control de rebabas protege cables, sellos y montaje limpio
Rebabas en puertos, roscas, ventilaciones y aberturas de sensores pueden dañar cables, cortar juntas o liberar partículas. El plano debe pedir ausencia de rebabas sueltas, rango de chaflán e inspección microscópica si aplica. Esquinas internas, agujeros ciegos y cruzados requieren atención porque son difíciles de limpiar después.

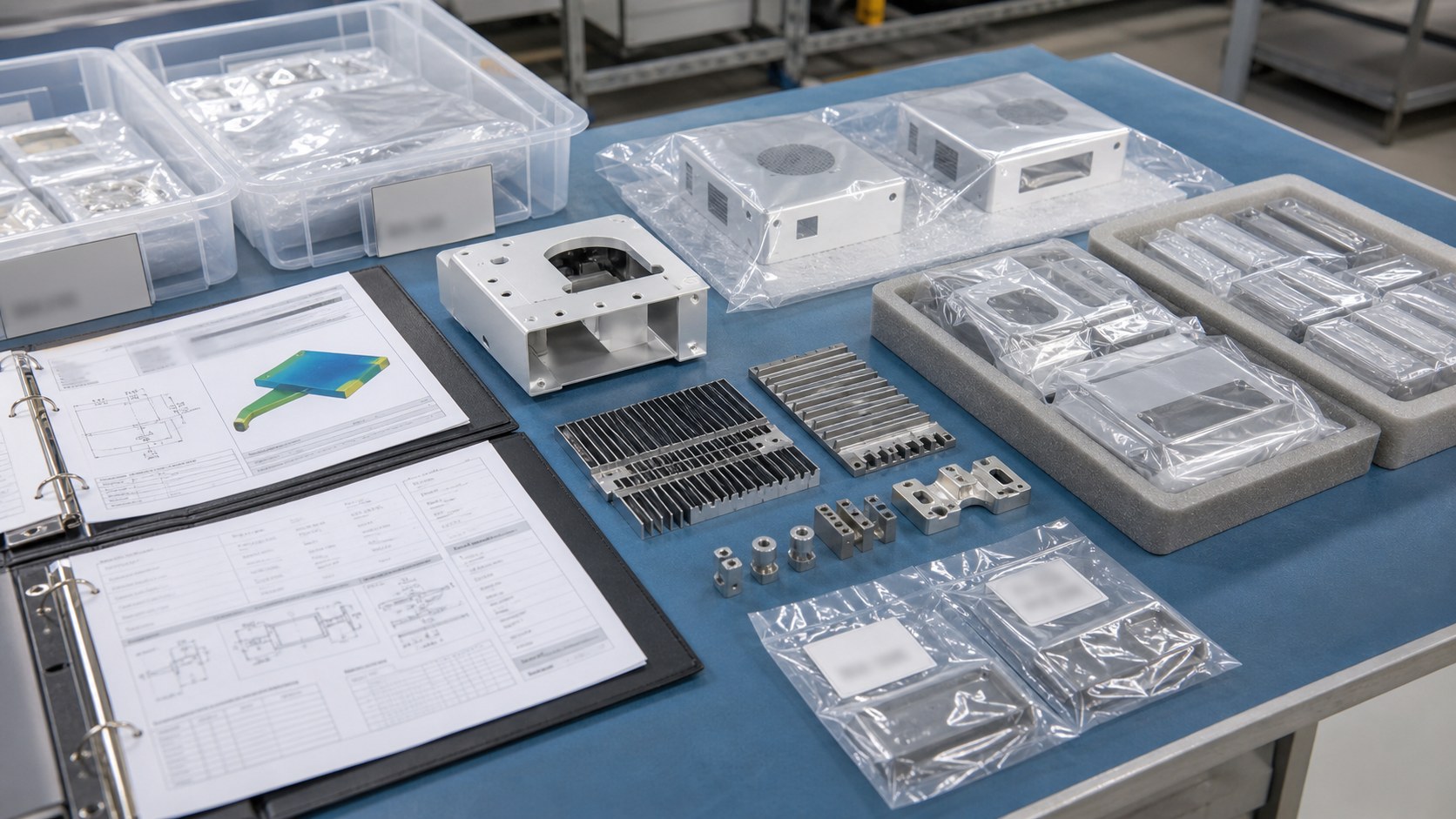

Documentación y embalaje ordenan lotes piloto
Los proyectos de diagnóstico pasan de prototipo a lote piloto con cambios de revisión. Documentos útiles incluyen certificados de material, informes dimensionales, CMM de datums, notas de acabado, certificados de recubrimiento, fotos e informes de embalaje. Bolsas individuales, espuma, lote y revisión evitan mezclar carcasas y soportes similares.
FAQ: mecanizado CNC para equipos de diagnóstico médico
¿Qué archivos debo enviar para cotizar carcasas de diagnóstico?
STEP o STP, planos 2D, material, acabado, caras de sellado, datums, tolerancias, informes de inspección y embalaje.
¿Qué materiales se usan en carcasas de diagnóstico?
Aluminio, acero inoxidable, aleaciones de cobre y plásticos técnicos. La selección depende de peso, blindaje, calor, limpieza, resistencia y certificados.
¿Cómo se especifican ranuras de junta?
Defina anchura, profundidad, radio, rugosidad, planitud, tipo de sello y prueba o inspección. Marque claramente las caras de sellado.
¿Se pueden mecanizar soportes ópticos con precisión?
Sí. Alojamiento de lente, ranuras, hombros datum y ventanas pueden fabricarse e inspeccionarse con precisión si los datums y recubrimientos están definidos.
¿Las carcasas anodizadas necesitan enmascarado?
Sí. Enmascare roscas, superficies de tierra, ajustes, asientos ópticos o datums si el espesor o conductividad importa.
¿Qué documentos se pueden suministrar?
Informes dimensionales, CMM, certificados de material, certificados de recubrimiento, fotos de inspección, notas de acabado y etiquetas de lote o revisión.
