Praxisleitfaden zur CNC-Bearbeitung von Titan-Implantat-Testteilen und medizinischen Vorrichtungen mit Zeugnissen, Gewinden, Datums, Oberfläche, Prüfung und Verpackung.
Titan-Testteile brauchen einen klaren Prübezweck
Titan-Implantat-Testteile und medizinische Vorrichtungen werden oft genutzt, bevor ein Design eingefroren ist. Sie können Schraubenauszug, Plattengeometrie, Instrumentenpassung, Beschichtungen oder Montage validieren. Der CNC-Lieferant sollte wissen, ob es sich um ein Sichtmuster, Laborcoupon, mechanisches Prüfmuster oder eine wiederholbare Vorrichtung handelt. Dieser Kontext beeinflusst Zeugnisse, Toleranzen, Oberflächen und Prüfberichte.
Werkstoffgüte und Zeugnisse früh festlegen
Titan ist kein einheitlicher Werkstoff. Prototypen und Testteile können Reintitan oder Ti-6Al-4V nutzen, je nach Festigkeit, Gewicht und späterer Designabsicht. Wenn Materialzeugnisse, Chargennummern oder eine bestimmte medizinbezogene Güte benötigt werden, gehört das in die RFQ. Für Edelstahlnester oder Aluminiumträger gilt dasselbe: Güte, Finish und Beschichtung vor der Bearbeitung definieren.

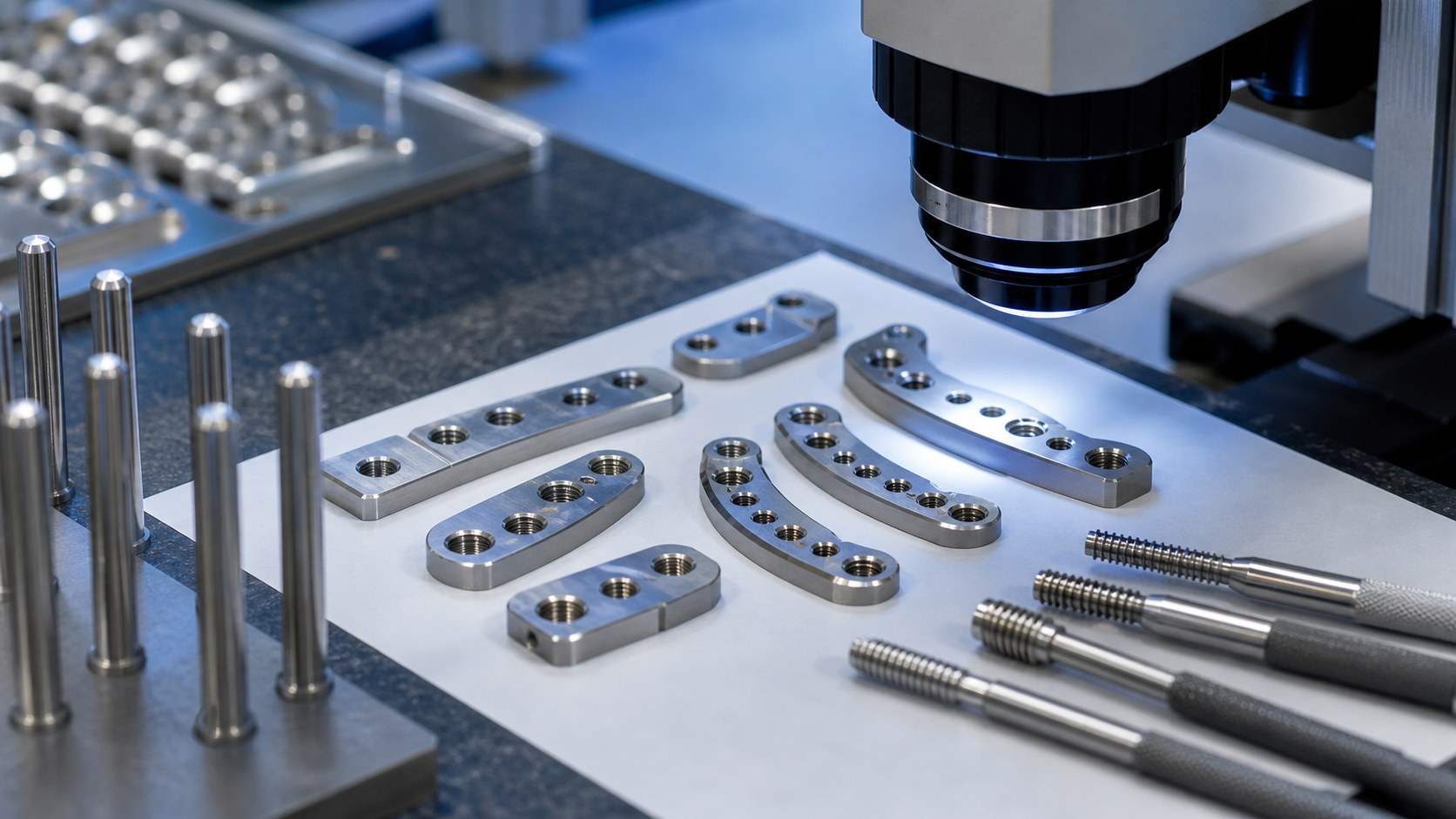

Kleine Gewinde und Senkungen benötigen besondere Aufmerksamkeit
Implantatversuche enthalten oft kleine Gewinde, Senkungen, Schraubensitze und gekrümmte Profile. Titangewinde können fressen, wenn Werkzeuge, Schnittwerte oder Reinigung nicht geplant sind. Zeichnungen sollten Gewindenorm, Tiefe, Prüfmethode und Funktion des Schraubensitzes nennen. Bei Senkungen sollte klar sein, ob der Schraubenkopf bündig, unter bündig oder nur ungefähr sitzen muss.
Vorrichtungen sichern Datums und wiederholbare Belastung
Eine Prüfvorrichtung kann wichtiger sein als die Probe, weil sie die Lastführung bestimmt. Bezugsflächen, Passstiftbohrungen, Nestgeometrie und Klemmflächen sollten von unkritischen Freiräumen getrennt werden. Für gekrümmte Titanproben können weiche Auflagen oder austauschbare Einsätze nötig sein. Wiederholtests erfordern Prüfung von Ebenheit, Parallelität, Pinposition und Nestmaßen.

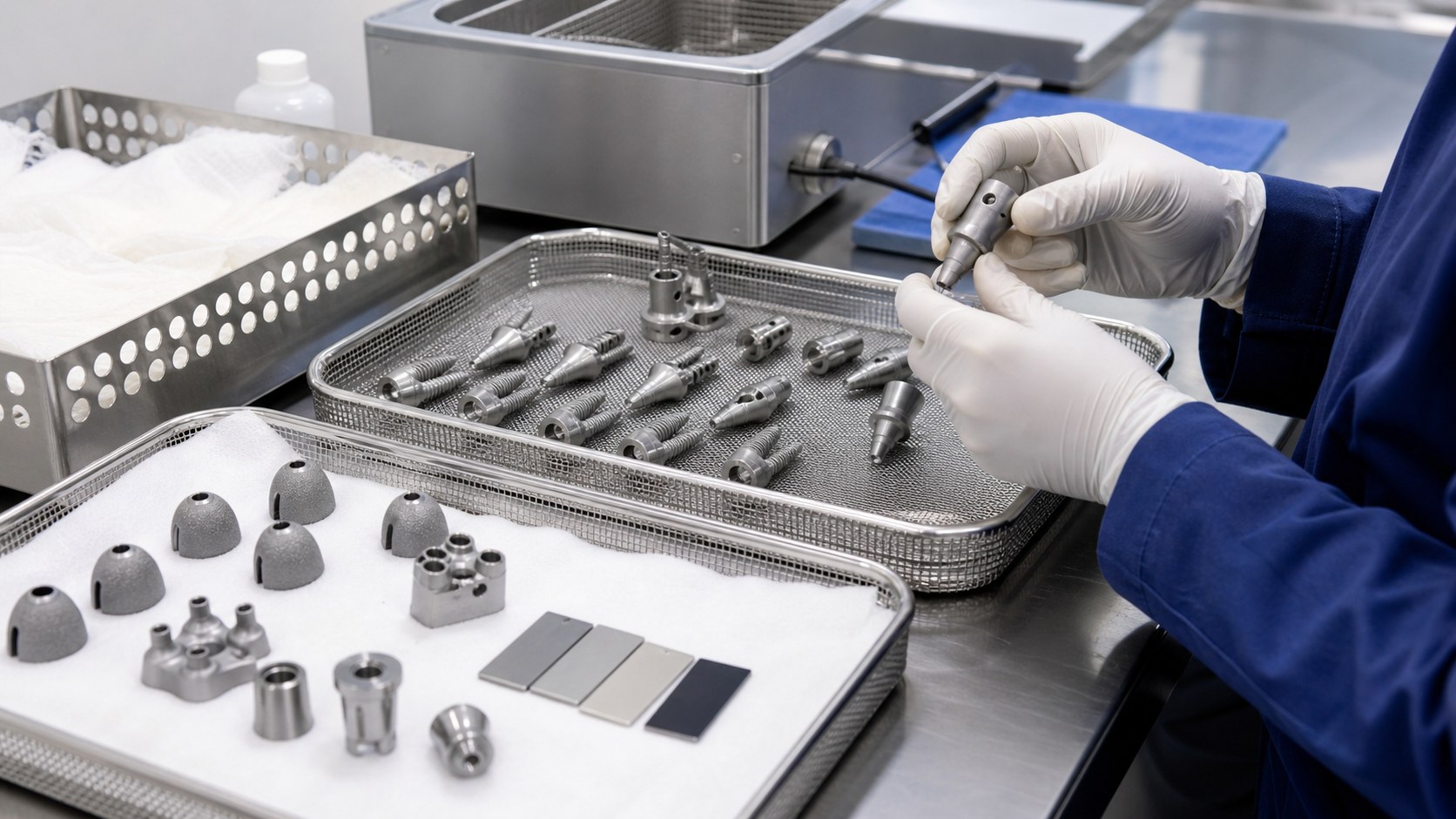

Oberfläche und Kanten beeinflussen Prüfergebnisse
Oberflächenzustand kann Reibung, Reinigung, Beschichtungshaftung und Ermüdung beeinflussen. Ein Grat an einem Gewinde oder eine scharfe Kante kann Ergebnisse verfälschen. Die RFQ sollte Kantenbruch, keine losen Grate, keine inneren Späne und Rauheit nennen. Strahlen, Polieren, Passivieren, Anodisieren oder Reinigen sollten passend zur Testphase definiert werden.
Prüfung sollte kritische Variablen abdecken
Nicht jede Abmessung braucht denselben Bericht. Die Prüfung sollte sich auf Lochposition, Gewindetiefe, Senkgeometrie, Coupon-Dicke, Datum-Ebenheit, Nestkontaktflächen und Ausrichtung konzentrieren. KMG-Berichte, Gewindelehren, Mikroskopfotos und Oberflächennotizen ergeben ein praktisches Freigabepaket.

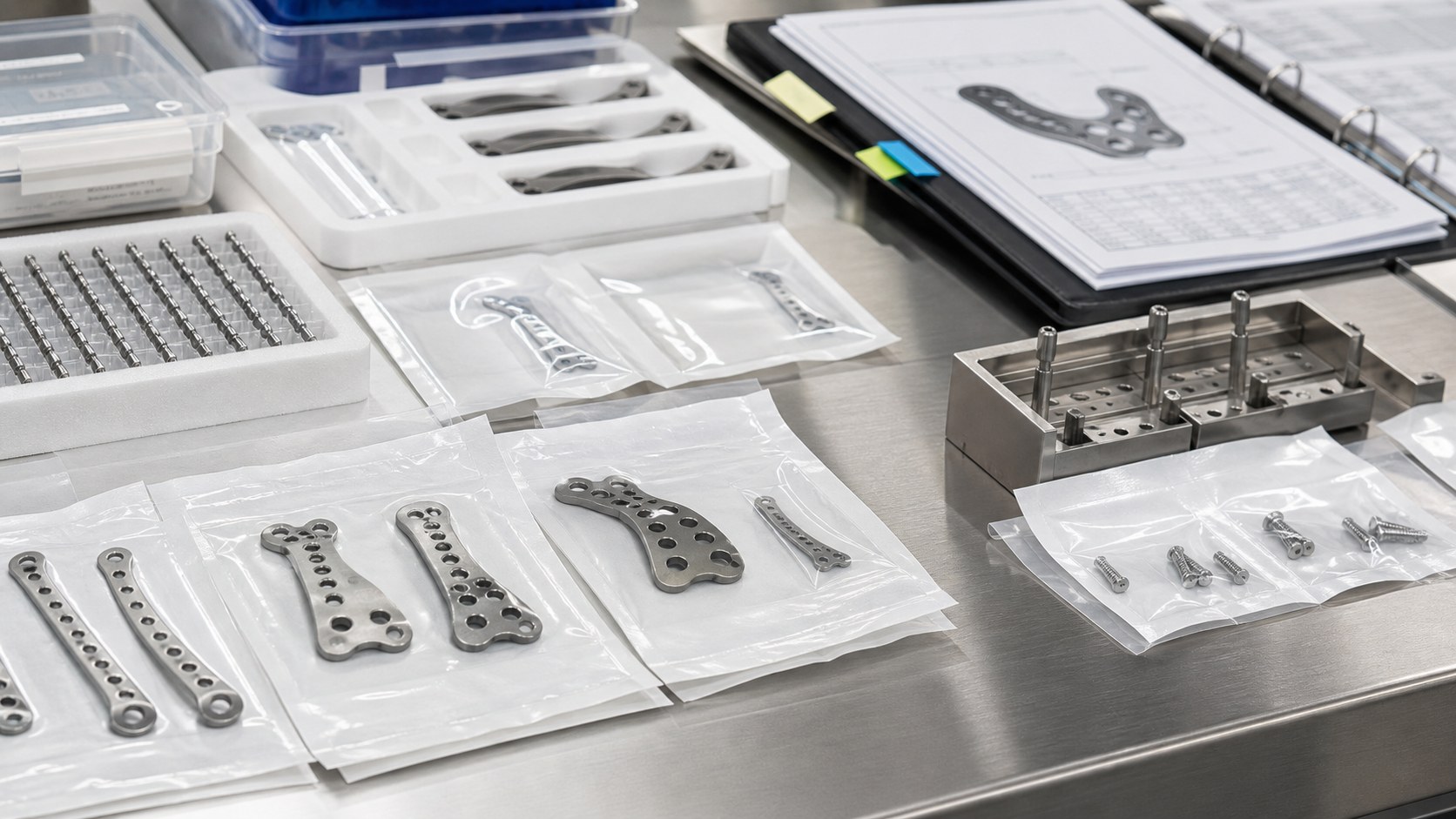

Verpackung und Rückverfolgbarkeit halten Revisionen sauber
Medizintechnikentwicklung umfasst oft viele ähnliche Prototypen in mehreren Revisionen. Einzelverpackung, saubere Handhabung, Teileetiketten, Losinformationen und Revisionskennzeichnung reduzieren Verwechslungen. Getrennte Trays schützen Titanoberflächen vor Kratzern. Wenn Bestellung und RFQ Dokumente und Verpackung definieren, kommen Teile prüfbereit an.
FAQ: CNC-Bearbeitung von Titan-Implantat-Testteilen
Was gehört in eine RFQ für Titan-Implantat-Testteile?
STEP- oder STP-Dateien, 2D-Zeichnungen, Titangüte, Menge, Prübezweck, kritische Maße, Gewindedetails, Finish, Gratkontrolle, Prüfberichte und Verpackung.
Welche Titangüten werden häufig genutzt?
Je nach Festigkeit, Gewicht und Designabsicht kommen Reintitan oder Ti-6Al-4V infrage. Die genaue Güte und Zeugnisse sollten vor Angebot bestätigt werden.
Wie werden kleine Gewinde in Titan geprüft?
Mit Gut/Schlecht-Lehren, Tiefenmessung, Mikroskopprüfung und Schraubpassprobe. Kritische Gewinde können im KMG-Bericht auf Datums bezogen werden.
Brauchen Titan-Testcoupons besondere Oberflächenkontrolle?
Ja, wenn Oberfläche Reibung, Ermüdung, Beschichtung, Reinigung oder Sichtprüfung beeinflusst. Definieren Sie Rauheit, Politur, Strahlen, Passivierung, Anodisierung oder saubere Handhabung.
Wie sollten Implantat-Prüfvorrichtungen bemaßt werden?
Fokus auf Datums, Passstiftbohrungen, Nestgeometrie, Klemmflächen, Ebenheit und Ausrichtung. Unkritische Freibohrungen können meist gröbere Toleranzen erhalten.
Welche Dokumente können geliefert werden?
Üblich sind Maßberichte, KMG-Berichte, Materialzeugnisse, Finish-Zertifikate, Prüffotos, Verpackungsnachweise sowie Los- oder Revisionsetiketten.
