Guía práctica para mecanizar por CNC piezas de prueba de implantes de titanio y utillajes médicos: certificados, roscas, datums, acabado, inspección y embalaje.

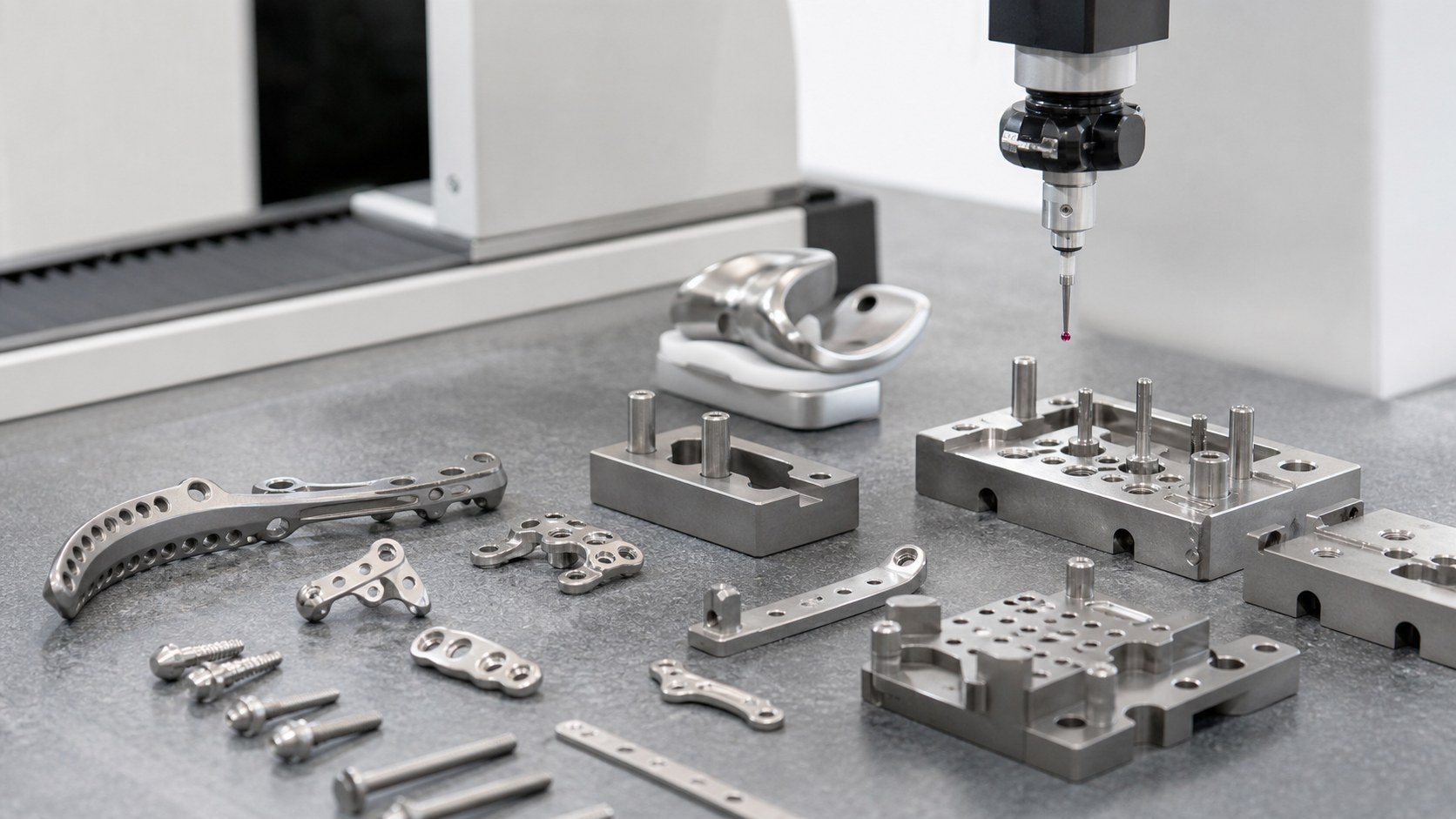

Las piezas de prueba de titanio necesitan un propósito claro
Las piezas de prueba de implantes de titanio y los utillajes médicos se usan antes de congelar un diseño. Pueden servir para ensayos de extracción de tornillos, revisión de geometría de placas, comprobación de instrumentos, evaluación de recubrimientos o validación de montaje. El proveedor CNC debe saber si la pieza es muestra visual, probeta de laboratorio, espécimen mecánico o utillaje repetible. Ese contexto cambia certificados, tolerancias, acabados e informes.
El grado de material y los certificados deben fijarse pronto
El titanio no es un único material. Los prototipos pueden usar titanio comercialmente puro o Ti-6Al-4V según resistencia, peso e intención de diseño. Si se requieren certificados, números de colada o un grado específico, debe indicarse en la RFQ. Para nidos de acero inoxidable o placas de aluminio ocurre lo mismo: definir grado, acabado y recubrimiento antes de mecanizar.

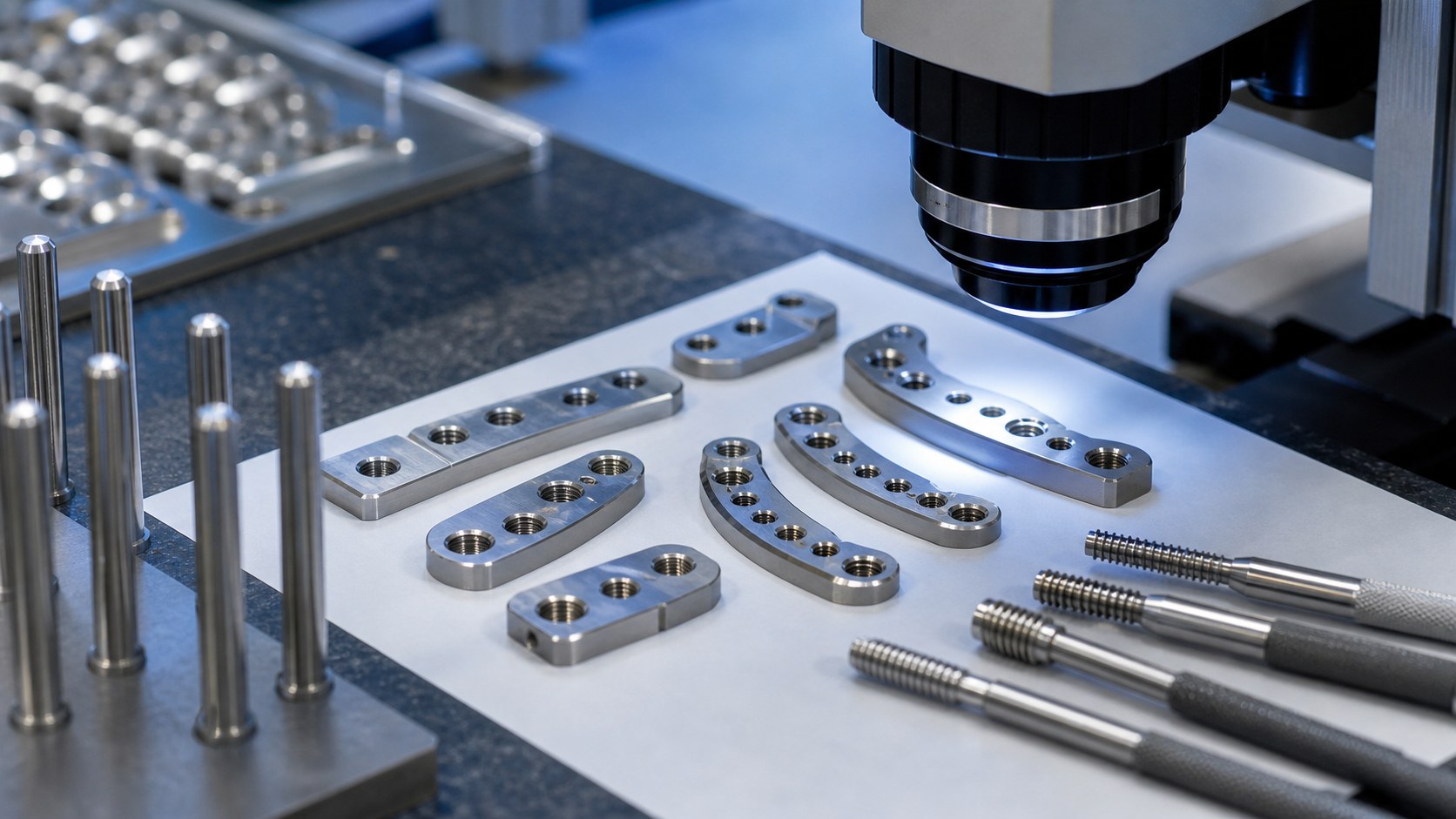

Las roscas pequeñas y avellanados requieren atención
Las piezas de prueba suelen incluir roscas pequeñas, avellanados, asientos de tornillo y perfiles curvos. Las roscas en titanio pueden agarrotarse si herramientas, parámetros o limpieza no se planifican bien. El plano debe indicar norma, profundidad, método de inspección y si el ajuste del tornillo es funcional o solo temporal. En avellanados, conviene definir si la cabeza debe quedar enrasada o solo aproximada.
Los utillajes protegen datums y cargas repetibles
Un utillaje puede ser más importante que la muestra porque controla cómo se aplica la carga. Caras datum, agujeros de pasador, nidos y zonas de apriete deben separarse de holguras no críticas. Si sostiene piezas curvas de titanio, pueden hacer falta apoyos suaves o insertos reemplazables. Para ensayos repetidos, la inspección debe confirmar planitud, paralelismo, posición de pines y dimensiones del nido.

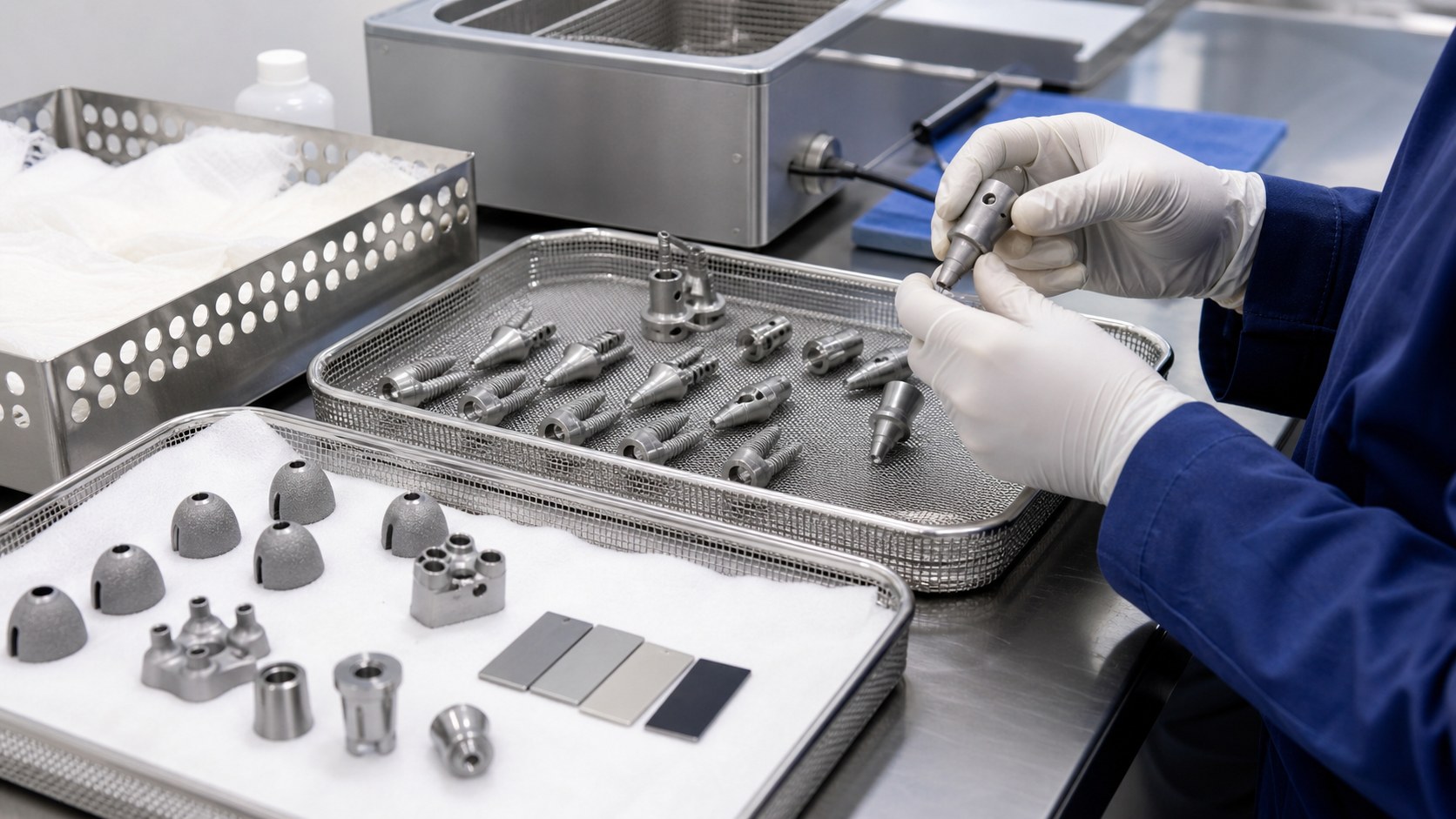

El acabado y los bordes afectan el resultado
La superficie puede influir en fricción, limpieza, adhesión de recubrimiento y fatiga. Una rebaba en una rosca o un borde vivo puede crear resultados engañosos. La RFQ debe indicar chaflanes, ausencia de rebabas sueltas, ausencia de virutas internas y rugosidad si aplica. Si se requiere granallado, pulido, pasivado, anodizado o limpieza, debe definirse antes de terminar el mecanizado.
La inspección debe centrarse en variables críticas
No todas las cotas merecen el mismo informe. La inspección debe centrarse en posición de agujeros, profundidad de rosca, avellanados, espesor, planitud de datums, superficies de apoyo y alineación. CMM, calibres de rosca, fotos de microscopio y notas de acabado pueden formar un paquete práctico para aprobar y repetir la pieza.

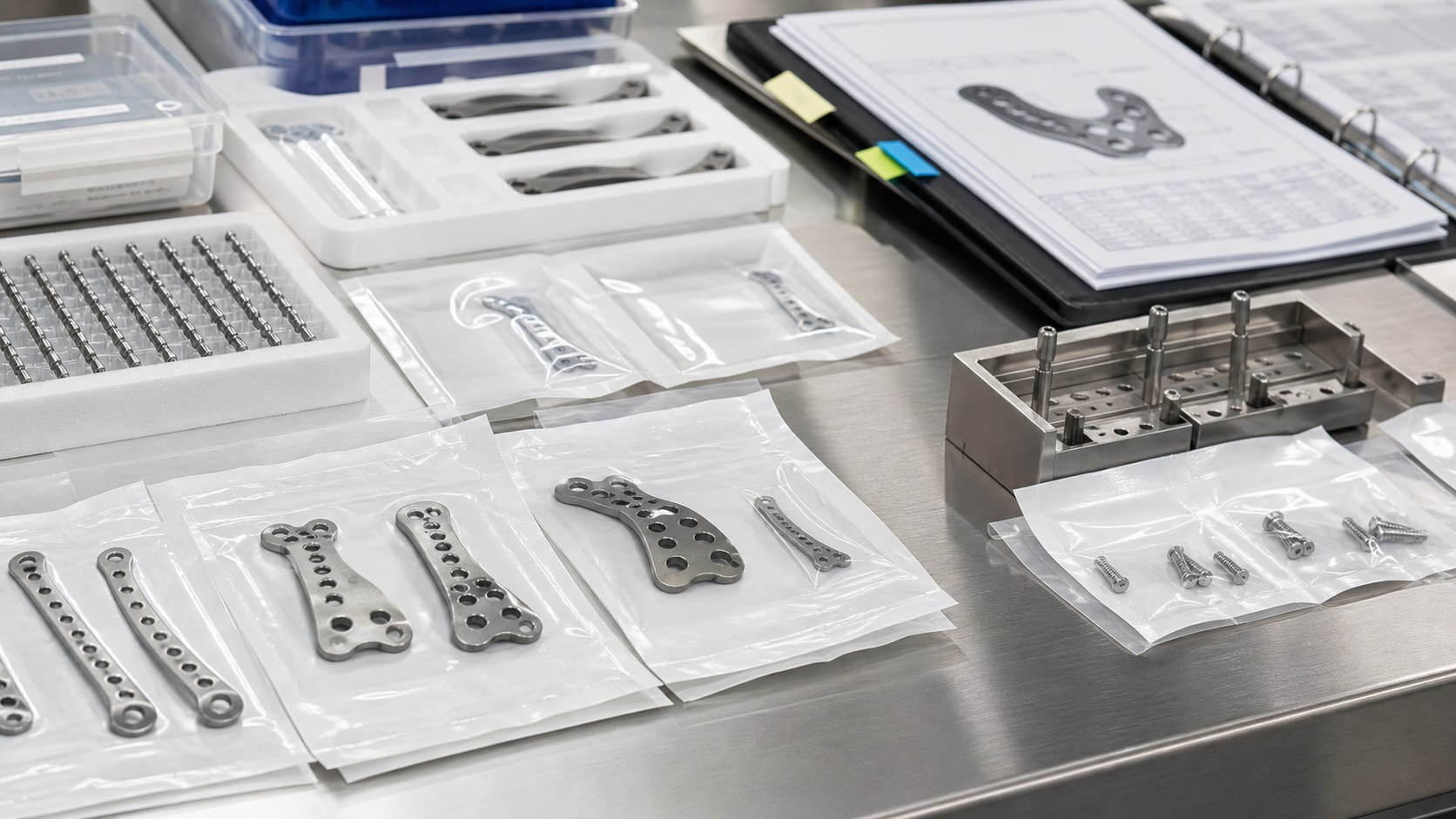

Embalaje y trazabilidad controlan revisiones
El desarrollo médico puede tener muchas piezas similares en varias revisiones. Embalaje individual, manejo limpio, etiquetas, lote y revisión reducen confusiones. En titanio, bandejas separadas evitan arañazos antes de inspección o laboratorio. Si el pedido define documentos y embalaje desde el inicio, las piezas llegan listas para revisión técnica.
FAQ: mecanizado CNC de piezas de prueba de implantes de titanio
¿Qué debe incluir una RFQ para piezas de prueba de titanio?
Archivos STEP o STP, planos 2D, grado de titanio, cantidad, propósito del ensayo, cotas críticas, roscas, acabado, control de rebabas, informes y embalaje.
¿Qué grados de titanio se usan habitualmente?
Puede usarse titanio comercialmente puro o Ti-6Al-4V según resistencia, peso e intención de diseño. El grado exacto y certificados deben confirmarse antes de cotizar.
¿Cómo se inspeccionan roscas pequeñas en titanio?
Con calibres pasa/no pasa, control de profundidad, microscopio y prueba con tornillo correspondiente. Las roscas críticas pueden ligarse a datums en un informe CMM.
¿Las probetas de titanio necesitan control de acabado?
Sí cuando la superficie afecta fricción, fatiga, recubrimiento, limpieza o revisión visual. Indique rugosidad, pulido, granallado, pasivado, anodizado o manejo limpio.
¿Cómo se acotan los utillajes para ensayos de implantes?
Priorice caras datum, agujeros de pasador, geometría del nido, zonas de apriete, planitud y alineación. Las holguras no críticas pueden tener tolerancias más abiertas.
¿Qué documentos pueden acompañar estas piezas?
Informes dimensionales, CMM, certificados de material, certificados de acabado, fotos de inspección, registros de embalaje y etiquetas de lote o revisión.
