Praxisleitfaden zur CNC-Bearbeitung medizinischer Roboter-Endeffektoren und Positioniervorrichtungen mit Datums, Werkstoffen, Greiferbacken, Toleranzen, Prüfung und sauberer Verpackung.
Medizinische Automation braucht wiederholbare Positionierung
Medizinische Robotersysteme hängen von Wiederholgenauigkeit ab. Eine Greiferbacke, Positionierplatte oder Endeffektor-Halterung wirkt wie ein einfaches Frästeil, muss aber Röhrchen, Kartuschen, Werkzeuge, Probenhalter oder Einwegteile immer gleich positionieren. Für den CNC-Lieferanten zählt daher nicht nur die 3D-Geometrie. Die RFQ sollte erklären, welche Flächen Bezugsebenen sind, welche Bohrungen Stifte führen, welche Flächen das Gerät berühren und welche Merkmale nur Freiraum bieten. So schützt der Bearbeitungsplan die Funktionsgeometrie ab der ersten Aufspannung.
Werkstoffe nach Steifigkeit, Gewicht und Reinigung wählen
Aluminium wird häufig für Positionierplatten und Prototypenvorrichtungen genutzt, weil es schnell bearbeitbar ist und für Verschleiß oder Kennzeichnung eloxiert werden kann. Edelstahl eignet sich für Greiferbacken, Stifte und Kontaktflächen mit höherer Härte, Korrosionsbeständigkeit oder wiederholter Reinigung. Titan kann gewählt werden, wenn niedriges Gewicht und Festigkeit nahe dem Roboterhandgelenk wichtig sind. Technische Kunststoffe wie PEEK, PPSU oder PTFE unterstützen Isolation, Chemikalienbeständigkeit oder schonenden Kontakt. Güte, Zeugnisse und Oberfläche gehören vorab in die Anfrage.

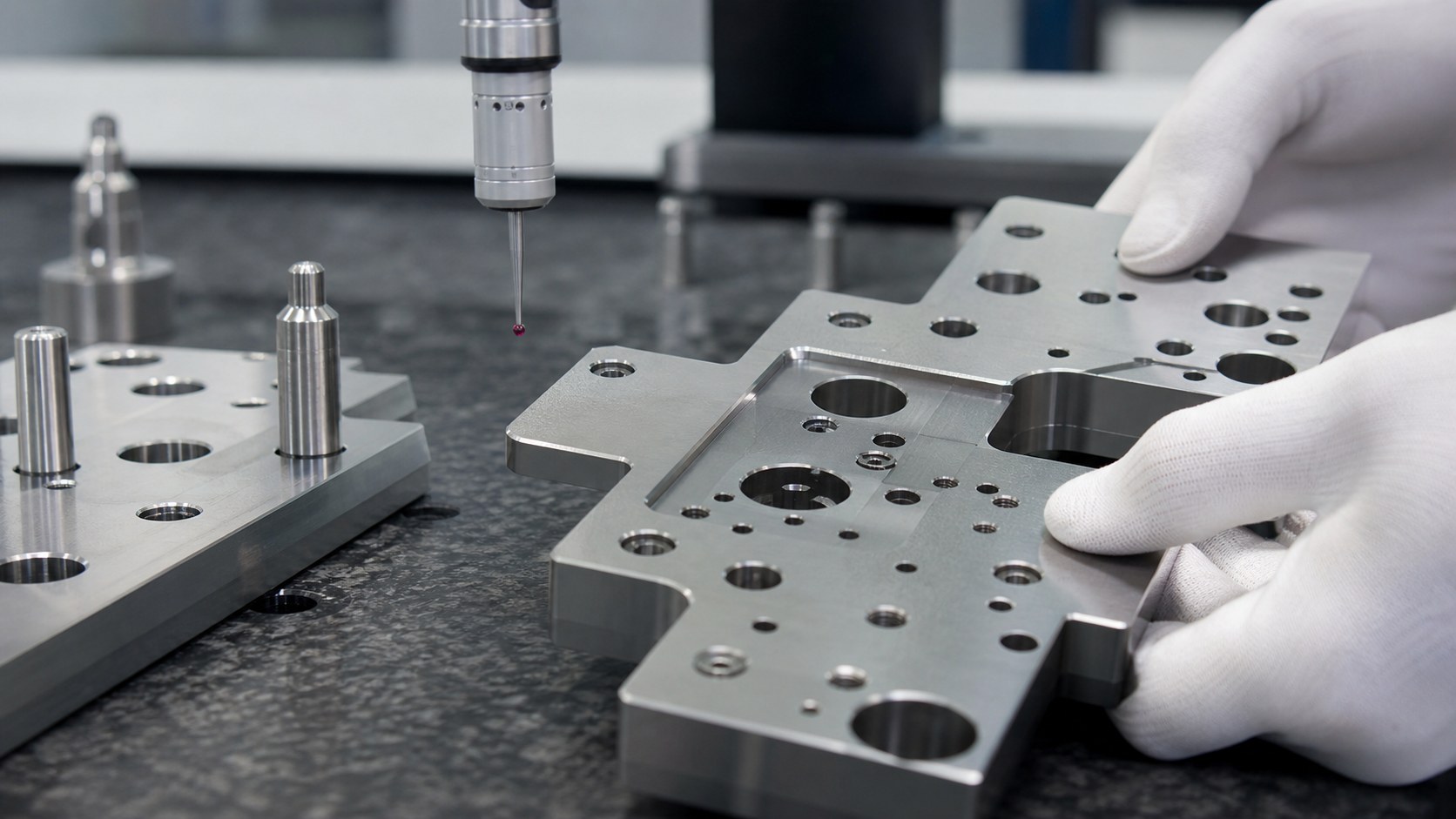

Bezugsflächen und Passstiftbohrungen bestimmen das Montageergebnis
Vorrichtungen für Medizinautomation enthalten oft viele Bohrungen, Taschen und Gewinde, aber nur wenige bestimmen die Endposition. Diese Bezugsflächen, Passstiftbohrungen und Anschläge verdienen die engsten Toleranzen und sorgfältigste Prüfung. Wenn jede Bohrung gleich eng toleriert wird, steigen Kosten ohne Nutzen. Eine gute Zeichnung trennt Funktionsmerkmale von Kabeldurchlässen, Deckelschrauben und Leichtbautaschen. Bei komplexen Platten sollten primäre, sekundäre und tertiäre Datums klar markiert sein.

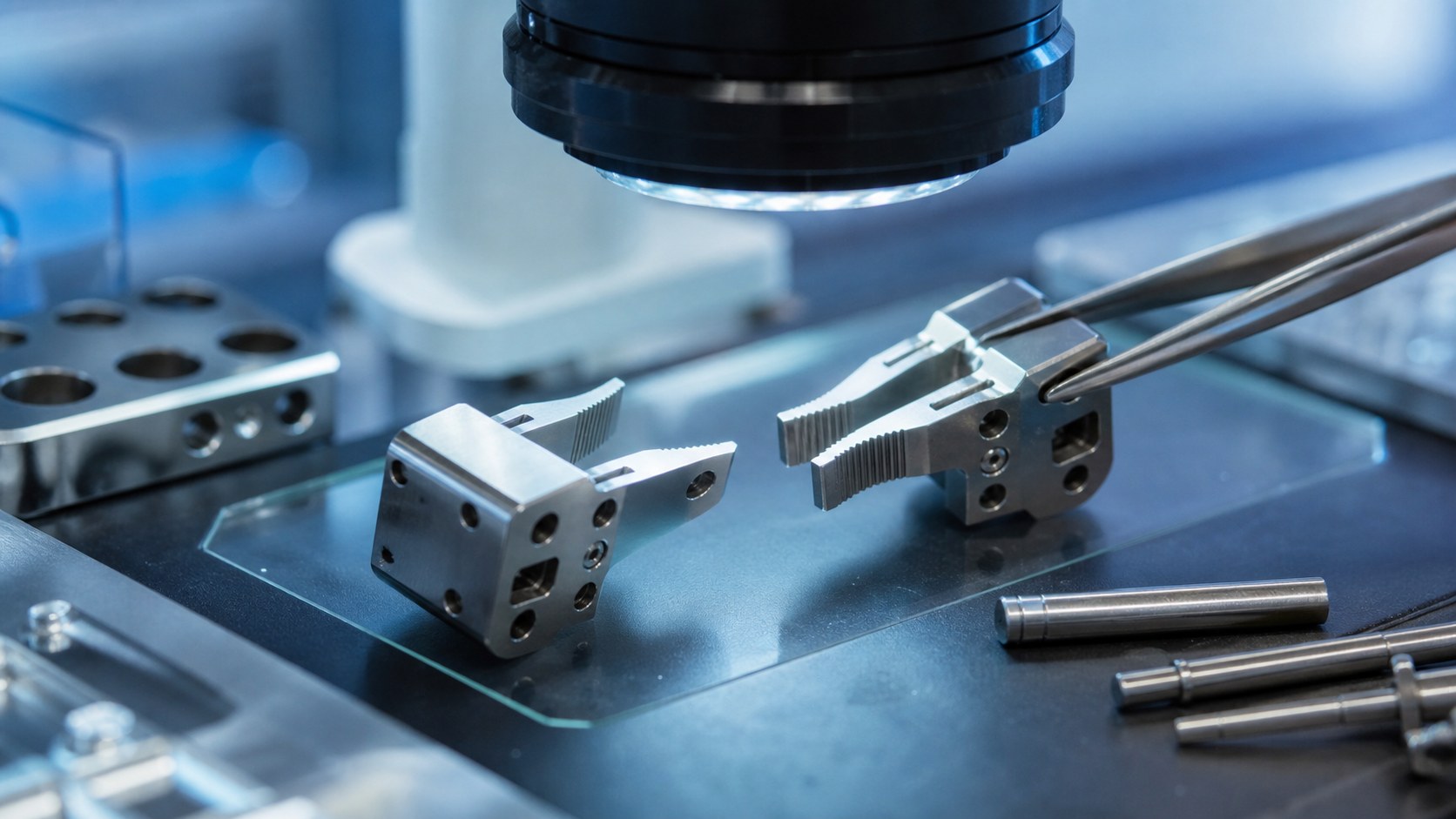

Greiferbacken verbinden Mikrodetails und empfindliche Oberflächen
Endeffektor-Backen können Verzahnungen, weiche Kontaktpads, Drahterodier-Schlitze, kleine Schraubenbohrungen und feine Radien enthalten. Diese Details liegen oft dicht beieinander, daher sollten Werkzeugzugang und Entgratung früh besprochen werden. Eine Backe für ein medizinisches Einwegteil braucht eventuell glatte Kanten und gleichmäßigen Druck statt aggressiver Zähne. Eine Backe für ein Metallinstrument benötigt eher härteren Werkstoff, Beschichtung oder austauschbare Einsätze. Der Lieferant sollte wissen, ob es um Prototyp, Lebensdauertest oder Wiederholfertigung geht.
Toleranzen müssen den Stapel berücksichtigen
Medizinische Roboterbaugruppen können scheitern, wenn mehrere normale Toleranzen in dieselbe Richtung laufen. Platte, Distanzstück, Halter und Backe können einzeln innerhalb der Zeichnung sein, während der Tool Center Point verschoben ist. Vor der Bearbeitung sollten kritische Stapel definiert werden: Grundplattenebenheit, Rechtwinkligkeit, Passstiftposition, Backensymmetrie, Stiftpassung und Schnittstellenhöhe. Die CNC-Prüfung konzentriert sich dann auf Merkmale, die die Roboterkalibrierung beeinflussen.
Oberfläche, Kantenbruch und Sauberkeit beeinflussen Zuverlässigkeit

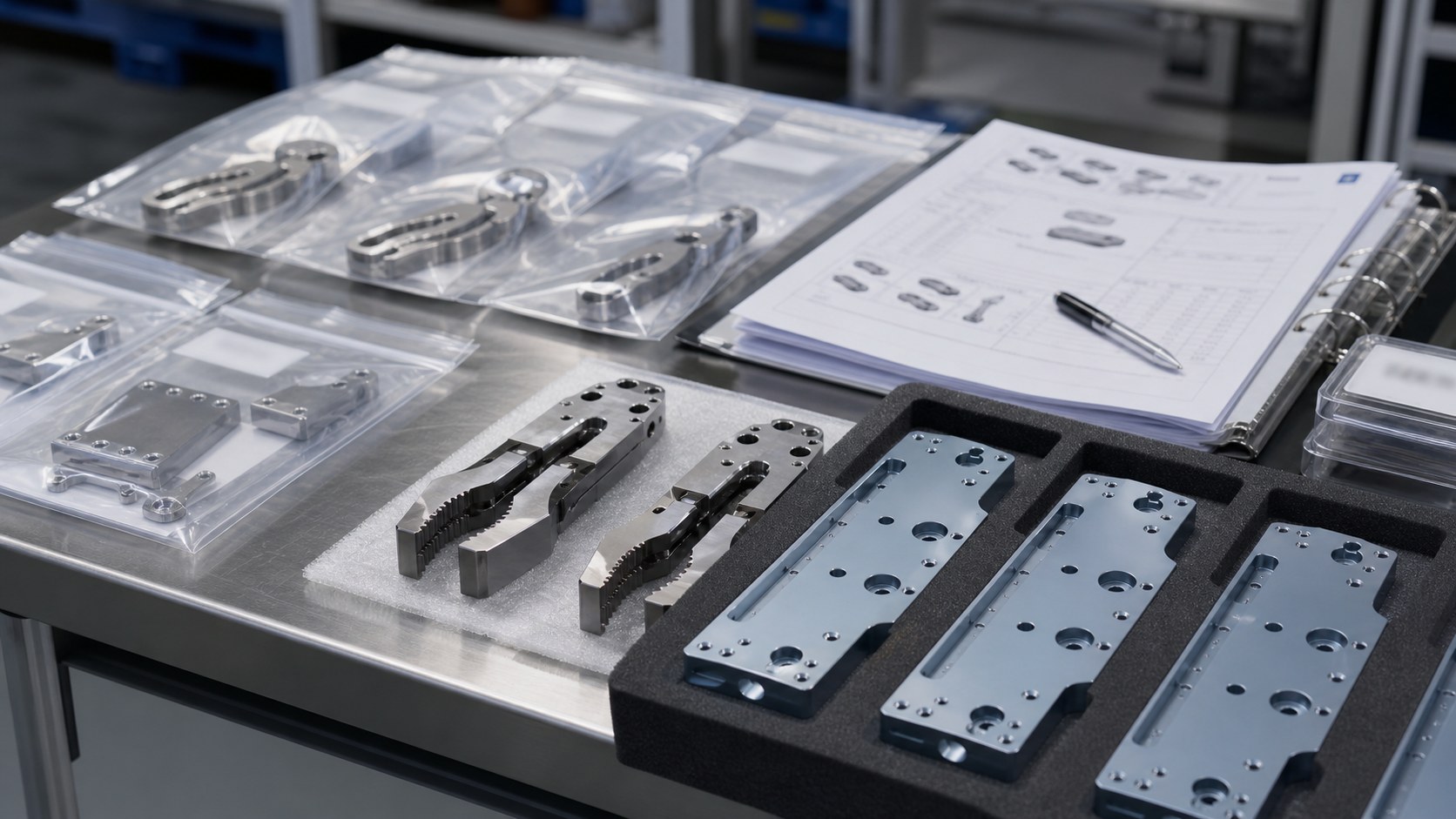

Scharfe Kanten können Handschuhe schneiden, Kabel beschädigen oder Partikel in der Nähe medizinischer Automation erzeugen. Grate in Bohrungen können Passstifte blockieren oder Baugruppen hochstehen lassen. Bei eloxierten Aluminiumplatten müssen Kantenbrüche und Maskierungen vor dem Finish klar sein. Bei Edelstahl-Greiferbacken können Passivierung, Politur oder Strahlen je nach Reinigung nötig sein. Saubere Handhabung, getrennte Verpackung und Revisionsetiketten erleichtern die Montage ohne Verwechslung.
Dokumentation erleichtert den Übergang zur Wiederholfertigung
Viele Projekte der Medizinautomation starten mit Prototypen und wechseln schnell zu Pilotlosen. Aufzeichnungen ab dem ersten CNC-Auftrag sparen später Zeit. Nützlich sind Materialzeugnisse, Maßberichte, KMG-Daten für Datums, Prüffotos von Kontaktflächen, Finish-Zertifikate und Verpackungsnachweise. Wenn die RFQ Revision, Loskennzeichnung und Berichte enthält, kann der Lieferant einen wiederholbaren Prozess vorbereiten.
FAQ: CNC-Bearbeitung medizinischer Roboter-Endeffektoren
Welche Dateien braucht ein Angebot für eine medizinische Robotervorrichtung?
Senden Sie STEP- oder STP-Dateien, 2D-Zeichnungen, Werkstoff, Menge, Oberfläche, kritische Datums, Toleranzen, Prüfberichte und Verpackungshinweise.
Welche Werkstoffe sind für medizinische Endeffektoren üblich?
Aluminium, Edelstahl, Titan und technische Kunststoffe sind häufig. Die Wahl hängt von Steifigkeit, Gewicht, Korrosion, Verschleiß, Reinigung und Kontakt zum gehandhabten Teil ab.
Wie werden Datum-Bohrungen und Positionierflächen angegeben?
Markieren Sie primäre Datums, Passstiftbohrungen, Anschläge und Schnittstellenhöhen. Trennen Sie diese von unkritischen Freibohrungen, damit die Prüfung das Montageergebnis unterstützt.
Können kleine Greiferbacken-Merkmale genau gefertigt werden?
Ja, wenn Werkzeugzugang, Gratkontrolle und Prüfung früh geplant werden. Feine Schlitze, Verzahnungen, Bohrungen und Radien können kleine Werkzeuge, EDM, Mikroskop, Stiftlehren oder KMG erfordern.
Brauchen eloxierte oder passivierte Teile besondere Angaben?
Ja. Definieren Sie Eloxaltyp, Farbe, Maskierungen, Passivierung, Schichtdicken und Flächen, die leitfähig, geerdet oder maßkritisch bleiben müssen.
Welche Dokumente können mit diesen CNC-Teilen geliefert werden?
Typisch sind Maßberichte, KMG-Berichte für Datums, Materialzeugnisse, Finish- oder Passivierungszertifikate, Prüffotos, Verpackungsnachweise sowie Los- oder Revisionsetiketten.
