Guía práctica para mecanizar por CNC efectores finales y utillajes de robots médicos: datums, materiales, mordazas, tolerancias, inspección y embalaje limpio.

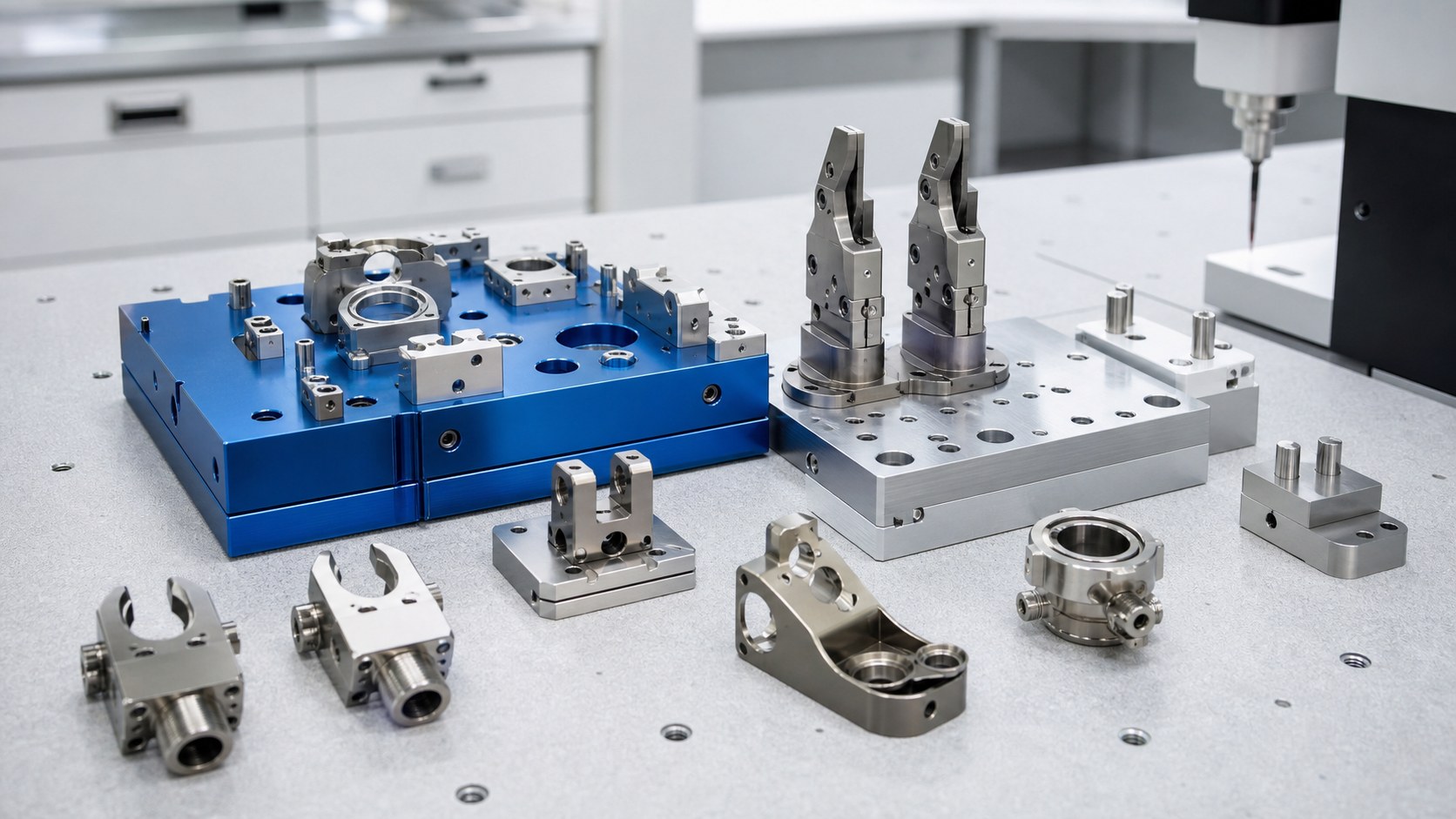

La automatización médica exige posicionamiento repetible
Los sistemas robóticos médicos dependen de la repetibilidad. Una mordaza, placa de posicionamiento o soporte de efector final puede parecer una pieza sencilla, pero su función real es colocar un tubo, cartucho, herramienta, muestra o desechable siempre en la misma posición. Para el proveedor CNC, la información clave no es solo la geometría 3D. La RFQ debe explicar qué caras son datums, qué agujeros localizan pasadores, qué superficies tocan el dispositivo y qué detalles son solo holgura. Así el plan de mecanizado protege la geometría funcional desde la primera preparación.
Los materiales se eligen por rigidez, peso y limpieza
El aluminio se usa a menudo en placas y utillajes de prototipo porque mecaniza rápido y puede anodizarse para desgaste o identificación. El acero inoxidable sirve para mordazas, pasadores y zonas de contacto que necesitan dureza, resistencia a corrosión o limpieza repetida. El titanio puede elegirse cuando se necesita bajo peso y resistencia cerca de una muñeca robótica. Plásticos técnicos como PEEK, PPSU o PTFE pueden aportar aislamiento, resistencia química o contacto suave. El grado, certificados y acabado deben indicarse antes de cotizar.

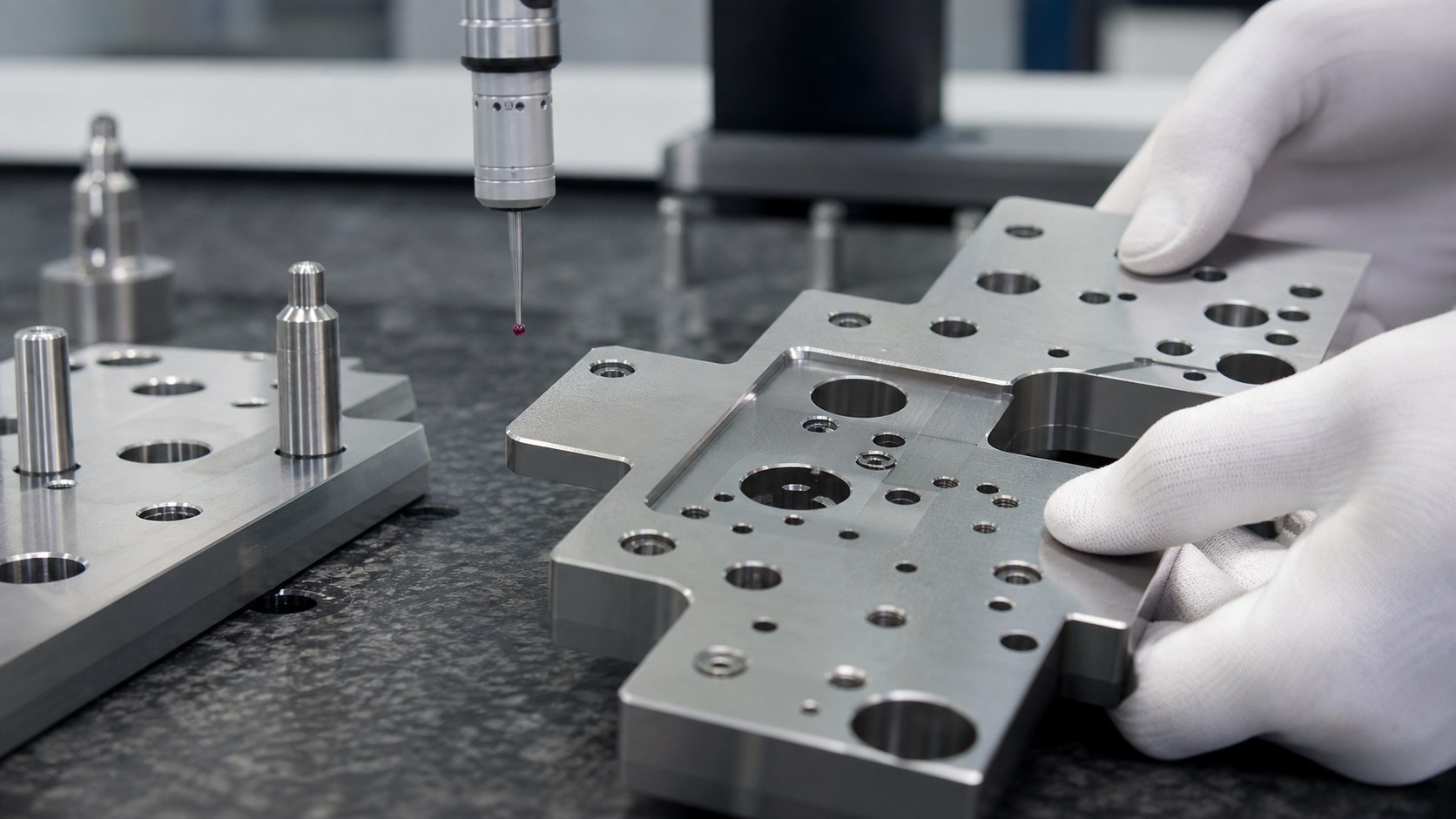

Las caras datum y agujeros de pasador controlan el montaje
Los utillajes médicos suelen tener muchos agujeros, cajeras y roscas, pero solo algunos controlan la posición final. Esas caras datum, agujeros de pasador y hombros de localización merecen las tolerancias más estrictas y la inspección más cuidadosa. Si todos los agujeros tienen tolerancia cerrada, el coste aumenta sin mejorar el sistema. Un buen plano separa funciones críticas de holguras, tornillos de tapa y aligeramientos. En placas complejas conviene marcar datums primario, secundario y terciario.

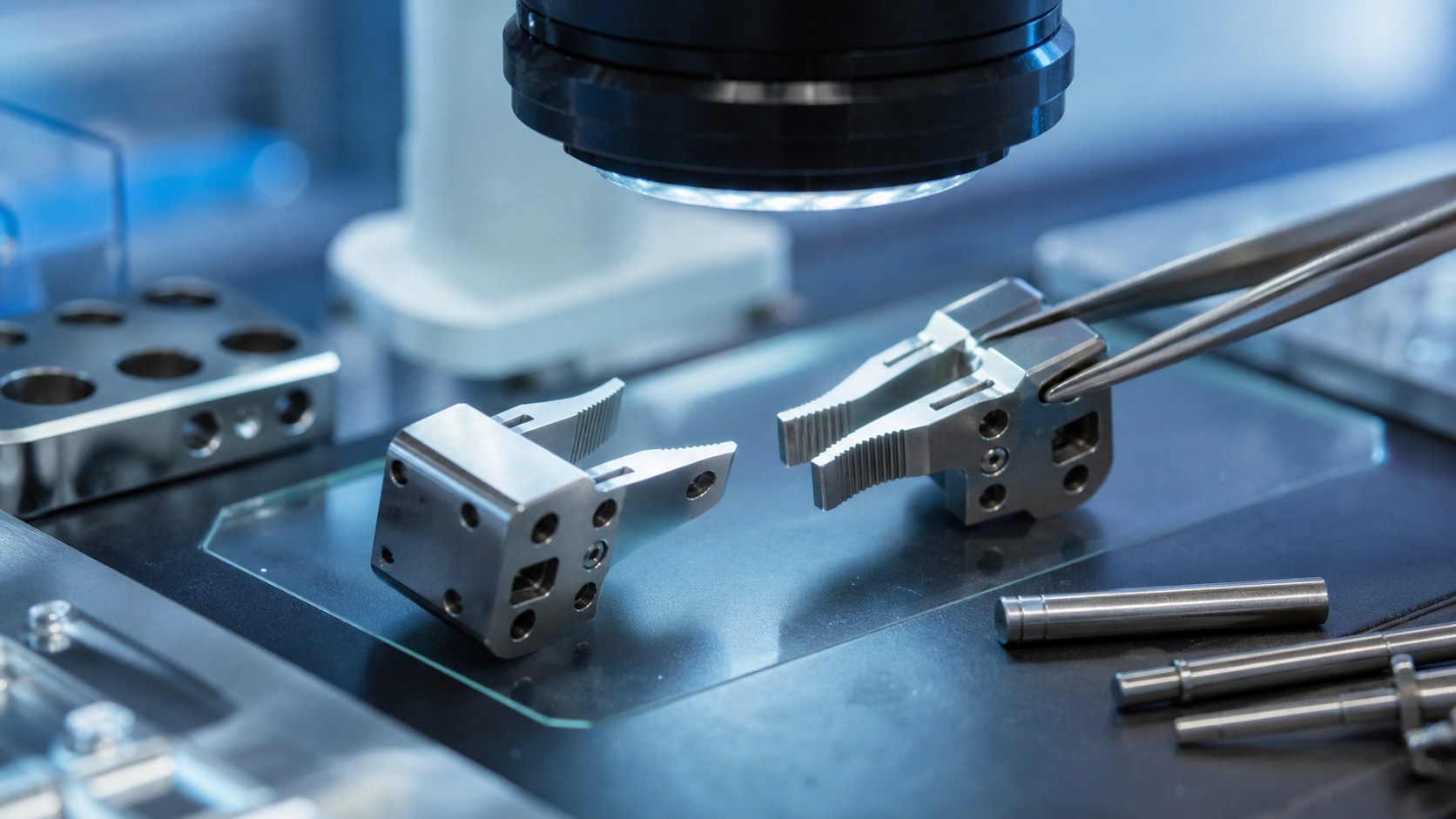

Las mordazas combinan micro detalles y sensibilidad superficial
Las mordazas de efector final pueden incluir estriados, almohadillas de contacto, ranuras EDM, agujeros pequeños y radios finos. Estos detalles suelen estar muy juntos, por lo que acceso de herramienta y eliminación de rebabas deben discutirse pronto. Una mordaza para un desechable médico puede necesitar bordes suaves y presión uniforme, no dientes agresivos. Una mordaza para instrumento metálico puede requerir material más duro, recubrimiento o inserto reemplazable. El proveedor debe saber si es para prototipo, ensayo de vida o producción repetida.
Las tolerancias deben responder al apilamiento
Un conjunto robótico médico puede fallar porque varias tolerancias normales se acumulan en una dirección. Una placa, separador, soporte y mordaza pueden estar dentro de plano, pero el centro de herramienta puede desplazarse. Antes de mecanizar conviene identificar el apilamiento crítico: planitud de base, perpendicularidad, posición de pasadores, simetría de mordazas, ajuste de pines y altura de interfaz. La inspección CNC se enfoca entonces en lo que afecta la calibración del robot.
Acabado, chaflán y limpieza afectan la fiabilidad
Los bordes vivos pueden cortar guantes, dañar cables o generar partículas cerca del equipo médico. Rebabas internas pueden bloquear pasadores o impedir que el conjunto asiente plano. En placas anodizadas, chaflanes y zonas enmascaradas deben definirse antes del acabado. En mordazas inoxidables, pasivado, pulido o granallado pueden ser necesarios según la exposición a limpieza. Manipulación limpia, embalaje separado y etiquetas de revisión ayudan a instalar sin confusiones.

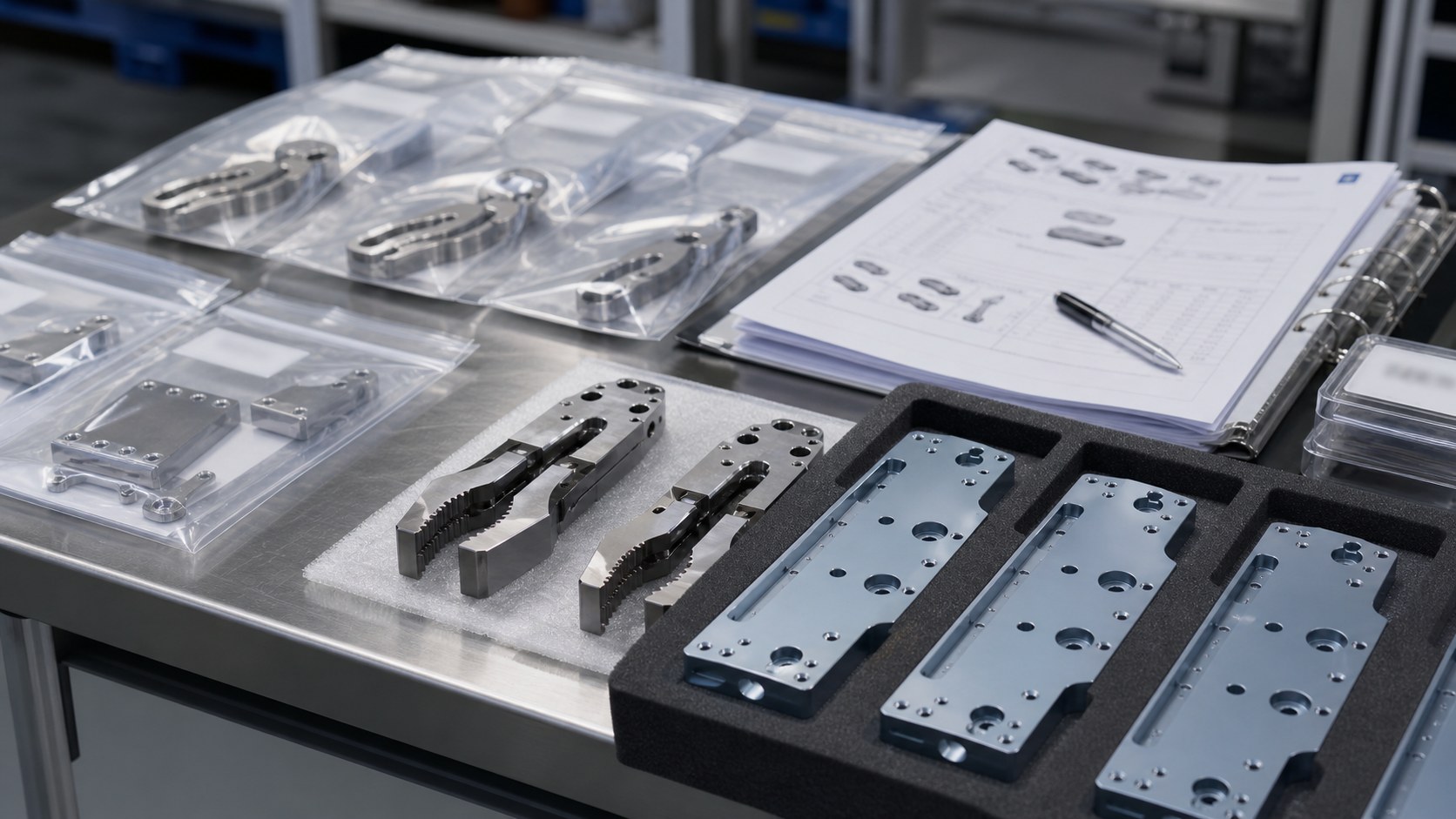

La documentación facilita pasar del prototipo a la serie
Muchos proyectos de automatización médica empiezan con prototipos y pasan rápido a lotes piloto. Guardar registros desde el primer pedido CNC ahorra tiempo. Documentos útiles incluyen certificados de material, informes dimensionales, datos CMM de datums, fotos de zonas de contacto, certificados de acabado y registros de embalaje. Si la RFQ incluye revisión, lote e informes requeridos, el proveedor prepara un proceso repetible.
FAQ: mecanizado CNC para efectores finales de robots médicos
¿Qué archivos se necesitan para cotizar un utillaje de robot médico?
Envíe archivos STEP o STP, planos 2D, material, cantidad, acabado, datums críticos, tolerancias, informes de inspección y notas de embalaje.
¿Qué materiales son comunes en efectores finales médicos?
Aluminio, acero inoxidable, titanio y plásticos técnicos son habituales. La elección depende de rigidez, peso, corrosión, desgaste, limpieza y contacto con la pieza manipulada.
¿Cómo se especifican agujeros datum y caras de localización?
Marque datums primarios, agujeros de pasador, hombros de localización y alturas de interfaz. Sepárelos de agujeros no críticos para que la inspección apoye el montaje.
¿Se pueden mecanizar micro detalles de mordazas con precisión?
Sí, si acceso de herramienta, rebabas e inspección se planifican pronto. Ranuras, estriados, agujeros y radios pueden requerir herramientas pequeñas, EDM, microscopio, pasadores o CMM.
¿Las piezas anodizadas o pasivadas necesitan notas especiales?
Sí. Especifique tipo de anodizado, color si aplica, zonas enmascaradas, pasivado, espesor de recubrimiento y superficies conductivas o dimensionales críticas.
¿Qué documentos pueden acompañar estas piezas CNC?
Informes dimensionales, CMM de datums, certificados de material, certificados de acabado o pasivado, fotos de inspección, registros de embalaje y etiquetas de lote o revisión.
