Der Zweck des Prototyps sollte vor der Bearbeitung klar sein
Ein chirurgischer Instrumentenprototyp ist nicht nur ein geformtes Metallteil. Er prüft Griffkomfort, Arbeitswinkel, Scharniergefühl, Spitzenfluchtung, Reinigungszugang und Montagelogik. Ein Käufer benötigt eventuell ein Muster für Ergonomie, ein weiteres für die Backenbewegung und ein drittes für eine Sterilisationsschale oder Prüfvorrichtung. Wenn die RFQ den Zweck erklärt, kann der CNC-Lieferant Bearbeitungsfolge, Toleranzen und Prüfung passend zur eigentlichen Entscheidung planen.
Werkstoffe: Edelstahl, Titan und technische Kunststoffe
Edelstahl 304 und 316 werden häufig für medizinbezogene Prototypen genutzt, weil sie gut bearbeitbar, korrosionsbeständig und passivierbar sind. Für höhere Festigkeit oder geringeres Gewicht kann Titan für Griffe, Führungen, Instrumentenkörper oder Testkomponenten eingesetzt werden. PEEK, PPSU, PTFE und andere technische Kunststoffe eignen sich für Isolation, Hilfsteile, Griffe oder chemisch belastete Komponenten. Die Zeichnung sollte genaue Werkstoffgüte, Zustand, Zertifikate und den Einsatzzweck nennen.
Ergonomie braucht fertigungsgerechte Details
Griffe, Fingerringe und gekrümmte Profile wirken im CAD einfach, können aber die Kosten stark beeinflussen. Tiefe Taschen, lange Übergangsradien und Hinterschnitte können 3+2-Bearbeitung, Kugelfräser-Finishing oder Sonderbacken erfordern. Bei Prototypen sollten zuerst die Funktionsflächen definiert werden: Handkontakt, Scharnierausrichtung, sichere Kanten und Bereiche mit zulässigen Werkzeugspuren. So investiert der Lieferant Aufwand an den Stellen, die den Anwender-Test wirklich beeinflussen.

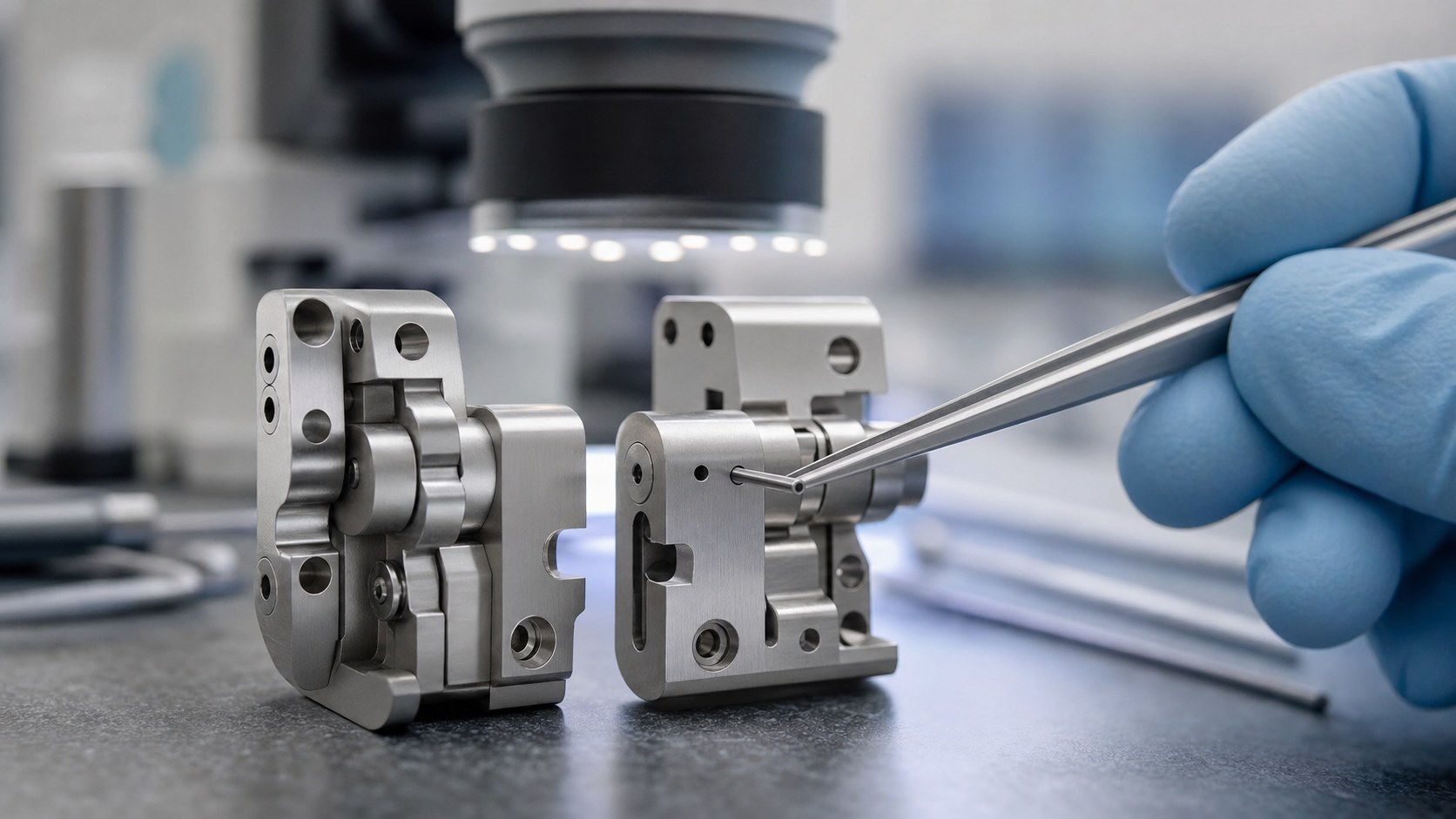

Scharniere, Stifte und Mikrodetails benötigen frühe Toleranzplanung
Instrumente enthalten oft kleine Bohrungen, Scharnierpassungen, Schlitze, Verzahnungen, Stiftsitze oder dünne Arme. Diese Merkmale sollten in der 2D-Zeichnung mit Bezugssystem und Prüfanforderung markiert sein. Ist eine Bohrung nur ein Freiraum, kann die Toleranz gröber sein. Steuert sie Fluchtung oder Drehgefühl, können Reiben, Ausdrehen, Stiftlehren oder KMG-Prüfung nötig werden. Frühe Toleranzplanung verhindert schöne, aber schlecht montierbare Prototypen.
Gratkontrolle ist eine medizinische Konstruktionsanforderung
Grate an kreuzenden Bohrungen, Schlitzen oder Greifzähnen können Proben beschädigen, Rückstände festhalten oder das Gefühl des Instruments verändern. Bei chirurgischen Prototypen sollte Gratkontrolle in der Zeichnung stehen, besonders an Backen, Scharnieren, inneren Wegen, Kontaktbereichen und reinigungskritischen Taschen. Vorgaben wie keine losen Grate, Kantenbruchbereich, Mikroskopprüfung oder keine inneren Späne sind vor Produktionsstart leichter zu kalkulieren und zu prüfen.
Oberfläche, Passivierung und Reinigung hängen von der Testphase ab
Ein Prototyp für Ergonomie benötigt oft nur ein gleichmäßiges Fräsbild und sichere Kanten. Für Reinigungs- oder Korrosionsbewertung können Glasperlenstrahlen, Polieren, Passivierung oder kontrollierte Reinigung nötig sein. Wird das Teil oft angefasst, wiederholt montiert oder im Nasslabor genutzt, sollten Oberfläche und Verpackung Teil der RFQ sein. Bei Edelstahl müssen Passivierung und Zertifikate vorab geklärt werden, da Prozessplanung und Dokumentation die Lieferzeit beeinflussen.
Prüfdokumente erleichtern die Freigabe
Ein Prototyp braucht nicht immer ein vollständiges Serienpaket, aber die Dokumentation sollte nützlich sein. Üblich sind Maßberichte für kritische Merkmale, Erstmusterprüfung, Materialzeugnisse, Oberflächennotizen, Fotos gratkritischer Bereiche und Verpackungsnachweise. Bei Kleinserien helfen Los- und Revisionskennzeichnung, Versionen sauber zu vergleichen. Ein klarer Prüfplan stärkt zudem das Vertrauen beim Übergang von Mustern zu Wiederholaufträgen.
FAQ: CNC-Prototypen für chirurgische Instrumente
Was sollte eine RFQ für chirurgische Prototypen enthalten?
Senden Sie STEP- oder STP-Dateien, 2D-Zeichnungen, Werkstoff, Menge, Oberfläche, Einsatzzweck, kritische Merkmale, Gratvorgaben, Prüfbedarf und Verpackungsanforderungen. Nennen Sie, ob Ergonomie, Montage oder Reinigung geprüft wird.
Welche Werkstoffe sind für chirurgische Instrumentenprototypen üblich?
Häufig sind Edelstahl 304 oder 316, Titan und ausgewählte technische Kunststoffe. Die Wahl hängt von Festigkeit, Korrosion, Gewicht, Reinigung oder Sterilisation, Isolation und Zertifikaten ab.
Können Scharnierbohrungen und kleine Ausrichtlöcher CNC-gefertigt werden?
Ja. Scharnierbohrungen, Stiftlöcher und feine Schlitze können zuverlässig gefertigt und geprüft werden, wenn Funktion und Toleranz definiert sind. Enge Passungen können Reiben, Ausdrehen, Stiftlehren, KMG oder Vorrichtungen erfordern.
Wie sollten ergonomische Flächen angegeben werden?
Markieren Sie Flächen mit Hand-, Finger-, Backen- oder Montagekontakt. Definieren Sie sichere Kantenbrüche, weiche Radien und zulässige Werkzeugspuren, damit das Finish gezielt geplant wird.
Benötigen chirurgische Prototypen Passivierung?
Nicht jeder Prototyp. Wird ein Edelstahlteil für Korrosion, Reinigung, wiederholte Handhabung oder Kundendemonstration genutzt, sollten Passivierung und benötigtes Zertifikat angegeben werden.
Welche Prüfdokumente können geliefert werden?
Möglich sind Maßberichte, Erstmusterprüfung, Materialzeugnisse, Passivierungszertifikate, Oberflächennotizen, Prüffotos sowie Los- oder Revisionsetiketten zur Rückverfolgbarkeit.
