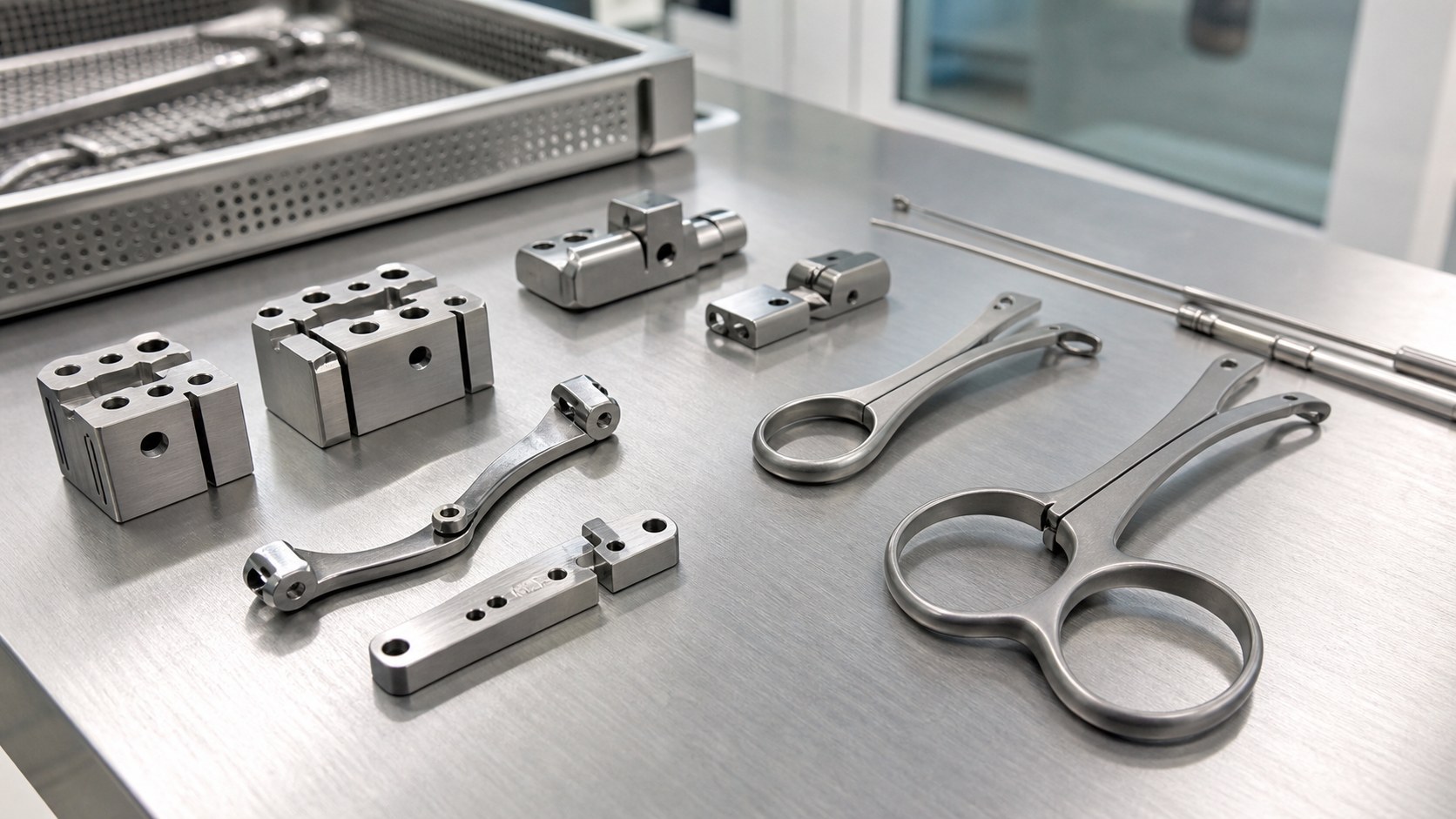

El objetivo del prototipo debe definirse antes de mecanizar
Un prototipo de instrumento quirúrgico no es solo una pieza metálica con forma. Sirve para comprobar comodidad de agarre, ángulo de trabajo, tacto de la bisagra, alineación de puntas, acceso para limpieza y lógica de montaje. Un comprador puede necesitar una versión para validar ergonomía, otra para comprobar movimiento de mordazas y otra para revisar una bandeja o útil de ensayo. Cuando la RFQ explica el propósito, el proveedor CNC puede elegir una secuencia de mecanizado, tolerancias e inspección que apoyen la decisión real.
Materiales: acero inoxidable, titanio y plásticos técnicos
El acero inoxidable 304 y 316 se usa mucho en prototipos médicos porque mecaniza bien, resiste la corrosión y puede pasivarse. Para mayor resistencia o menor peso, el titanio puede utilizarse en mangos, guías, cuerpos de instrumento o componentes de prueba. PEEK, PPSU, PTFE y otros plásticos técnicos pueden servir para aislamiento, ayudas desechables, empuñaduras o piezas con exposición química. El plano debe indicar grado exacto, condición térmica si aplica, certificados y si la pieza es para evaluación, laboratorio o producción regulada futura.

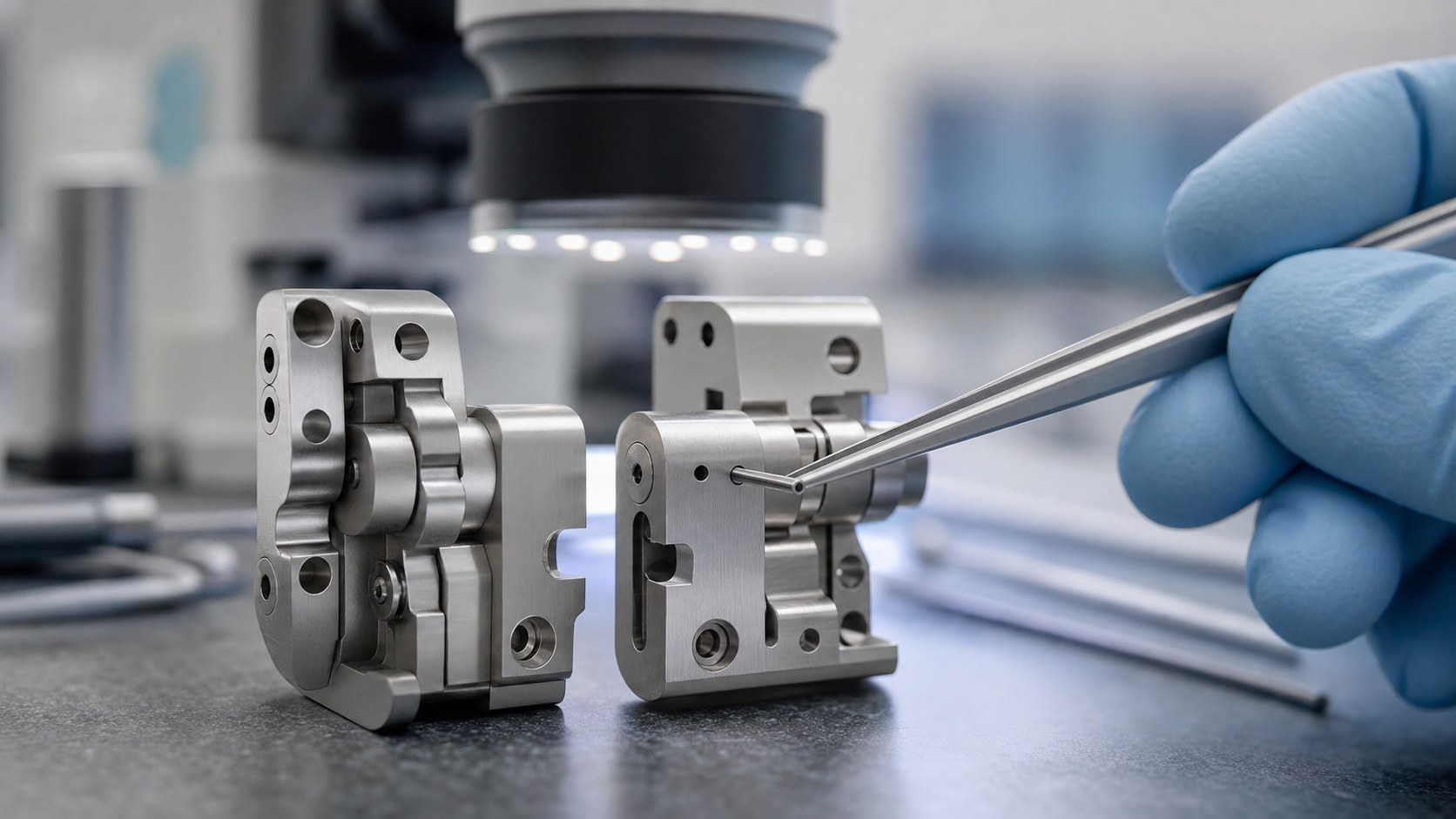

La ergonomía necesita detalles fabricables
Mangos, anillos y perfiles curvos parecen sencillos en CAD, pero pueden aumentar el coste. Cavidades profundas, radios largos y socavados pueden requerir posicionamiento 3+2, acabado con fresa esférica o mordazas blandas especiales. En prototipos conviene definir primero las superficies funcionales: zonas de contacto con la mano, alineación de bisagra, bordes suaves y áreas donde las marcas de herramienta son aceptables. Así el proveedor dedica tiempo a las zonas que realmente afectan la prueba de usuario.
Bisagras, pasadores y micro detalles requieren tolerancias tempranas
Los instrumentos suelen incluir agujeros pequeños, alojamientos de bisagra, ranuras, estriados, asientos de pasador o brazos delgados. Estas características deben señalarse en el plano 2D con referencias de datum e inspección. Si un agujero solo es de holgura, la tolerancia puede relajarse. Si controla alineación o tacto de giro, puede requerir escariado, mandrinado, pasadores de control o CMM. Planificar tolerancias evita prototipos bonitos pero flojos o difíciles de montar.

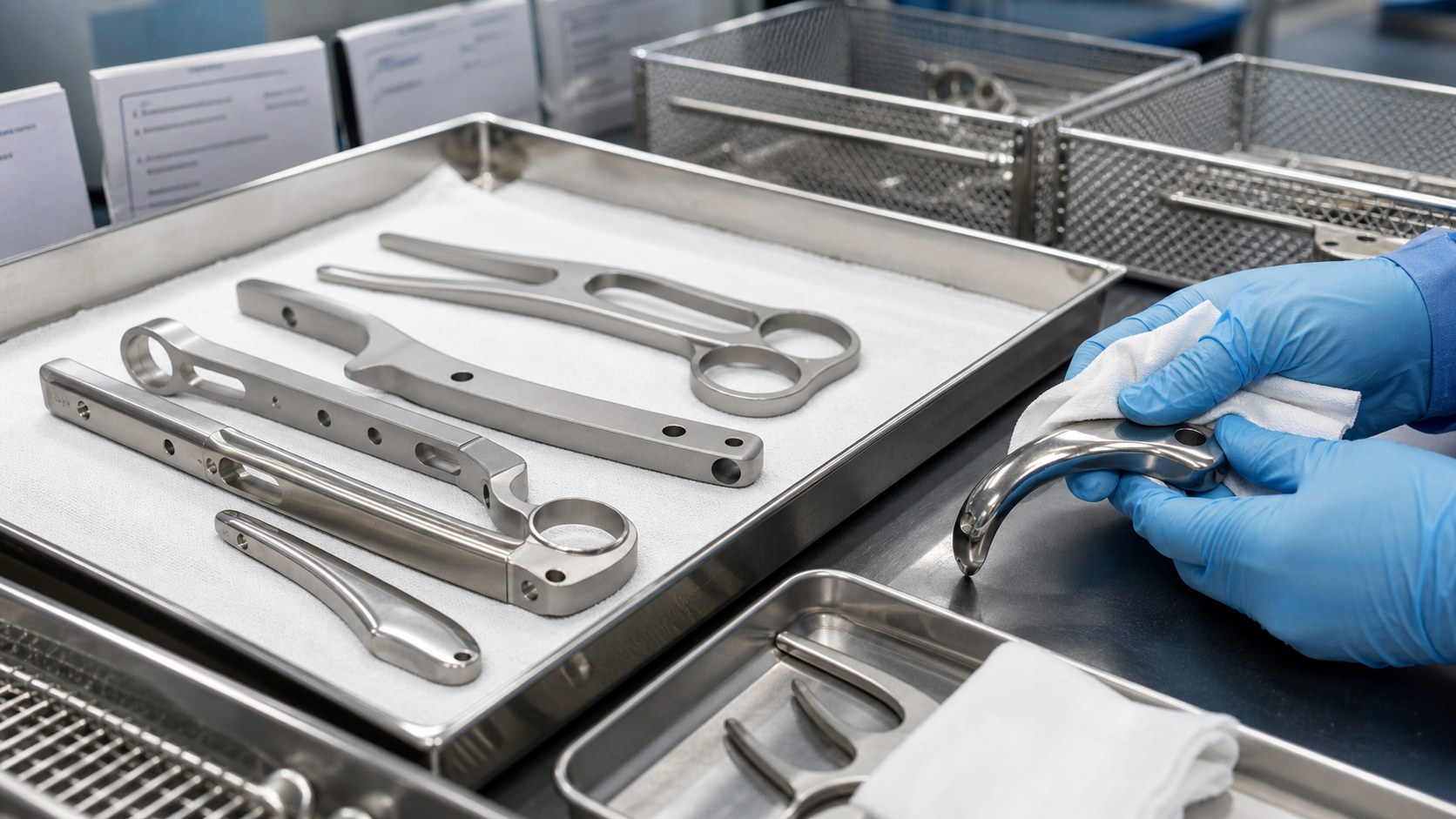

El control de rebabas es parte del diseño médico
Las rebabas en agujeros cruzados, ranuras o dientes de agarre pueden dañar muestras, retener residuos o cambiar el tacto del instrumento. En prototipos quirúrgicos el control de rebabas debe aparecer en el plano, especialmente en mordazas, bisagras, pasos internos, zonas de contacto y cavidades críticas para limpieza. Requisitos como ausencia de rebabas sueltas, rango de chaflán, revisión con microscopio o ausencia de virutas internas son más fáciles de cotizar si se indican antes de producir.
Acabado, pasivado y limpieza dependen de la fase de prueba
Un prototipo para revisión ergonómica puede necesitar solo acabado mecanizado uniforme y bordes seguros. Una pieza para evaluación de limpieza o corrosión puede requerir granallado, pulido, pasivado o limpieza controlada. Si la pieza se manipulará repetidamente, se ensamblará muchas veces o irá a laboratorio húmedo, el acabado y embalaje deben estar en la RFQ. En acero inoxidable, los requisitos de pasivado y certificados deben aclararse antes de mecanizar.

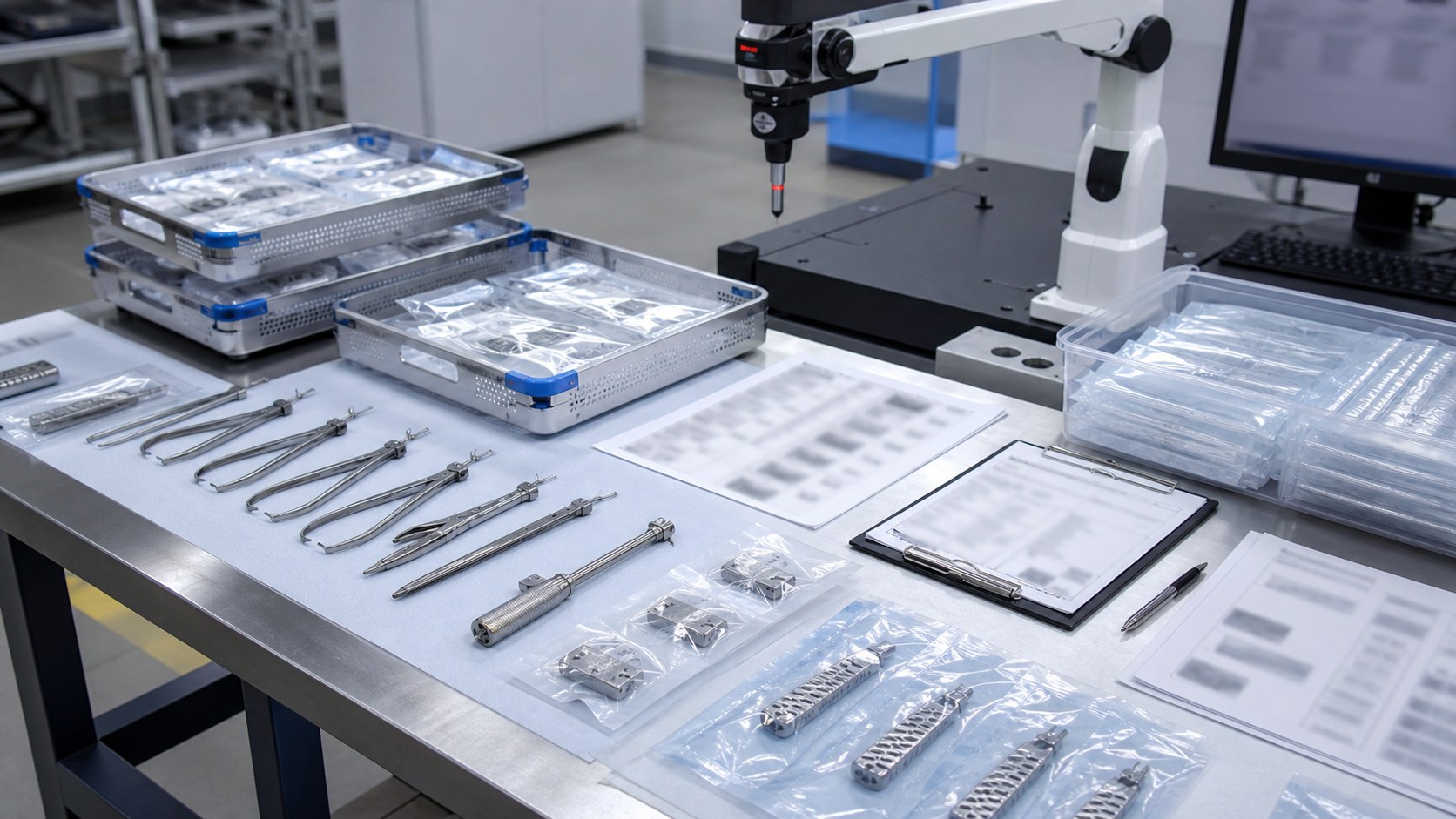

Los documentos de inspección facilitan la aprobación
Un prototipo no siempre necesita un paquete completo de producción, pero la documentación debe ser útil. Pueden solicitarse informes dimensionales, inspección de primera pieza, certificados de material, notas de acabado, fotos de zonas sensibles a rebabas y registros de embalaje. Para lotes pequeños, las etiquetas de lote y revisión ayudan a comparar versiones sin confusión. Un plan claro también da confianza al pasar de muestras a pedidos repetidos.
FAQ: prototipos de instrumentos quirúrgicos CNC
¿Qué debe incluir una RFQ para prototipos quirúrgicos?
Incluya archivos STEP o STP, planos 2D, material, cantidad, acabado, uso previsto, características críticas, notas de rebabas, inspección y embalaje. Si el prototipo es para ergonomía, montaje o limpieza, indíquelo.
¿Qué materiales se usan en prototipos de instrumentos quirúrgicos?
Son comunes el acero inoxidable 304 o 316, titanio y algunos plásticos técnicos. La elección depende de resistencia, corrosión, peso, limpieza o esterilización, aislamiento y certificados.
¿Se pueden mecanizar bisagras y agujeros pequeños por CNC?
Sí. Los alojamientos de bisagra, pasadores y ranuras finas se pueden fabricar e inspeccionar cuando la función y tolerancia están definidas. Los ajustes precisos pueden requerir escariado, mandrinado, pasadores, CMM o útiles dedicados.
¿Cómo se especifican las superficies ergonómicas?
Marque las zonas que contactan con mano, dedos, mordaza o interfaz de montaje. Defina chaflanes seguros, radios suaves y marcas de herramienta aceptables para orientar el acabado.
¿Los prototipos quirúrgicos necesitan pasivado?
No todos. Si la pieza de acero inoxidable se usará para revisar corrosión, limpieza, manipulación repetida o demostración, conviene especificar pasivado y certificado requerido.
¿Qué documentos de inspección se pueden suministrar?
Informes dimensionales, inspección de primera pieza, certificados de material, certificados de pasivado, notas de acabado, fotos de inspección y etiquetas de lote o revisión para trazabilidad.
