Die CNC-Bearbeitung von Komponenten für Medizingeräte unterscheidet sich von normaler Industriefertigung. Die Teile sind oft klein, doch die Erwartungen sind hoch: stabile Maße, saubere Kanten, kontrollierte Werkstoffe, rückverfolgbare Dokumente und Prüfnachweise für die technische Validierung. Internationale Käufer sollten in der RFQ nicht nur die Form beschreiben, sondern auch Qualitätsrisiken für Medizingeräte, Diagnostik, chirurgische Instrumente und fluidführende Baugruppen definieren.

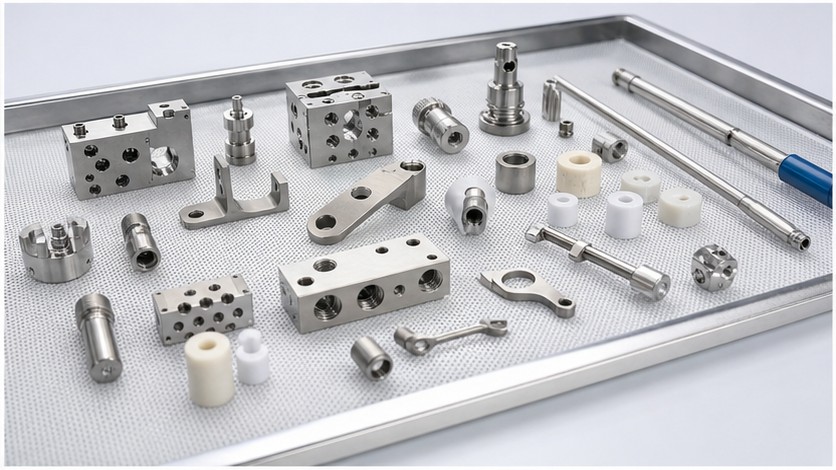

Typische medizinische CNC-Teile sind Edelstahlverbinder, Titanhalter, Miniatur-Verteilerblöcke, Instrumentenverbindungen, Halter für Bildgebungssysteme, PEEK- oder PTFE-Isolierteile und Präzisionshülsen. Viele kombinieren Mikrolöcher, dünne Wände, Gewindeanschlüsse, Dichtflächen und Sichtflächen in einem Teil. Deshalb sollte die Fertigungsprüfung vor der Bestellung beginnen, idealerweise bereits in der RFQ.
Die Materialwahl ist der erste Prüfpunkt. Edelstahl 304 und 316 werden häufig verwendet, wenn Korrosionsbeständigkeit und Reinigbarkeit wichtig sind. Titan eignet sich für leichte hochfeste Teile, benötigt aber eine sorgfältige Schnittstrategie und stabile Prüfplanung. PEEK, PTFE und andere technische Kunststoffe werden für Isolierung, Chemikalienbeständigkeit oder geringe Reibung gewählt. Käufer sollten genaue Werkstoffsorte, Zertifikate und mögliche Ersatzwerkstoffe festlegen. Bei medizinbezogenen Teilen kann Rückverfolgbarkeit genauso wichtig sein wie Kosten.
Kleine Merkmale brauchen realistische Toleranzen. Mikrolöcher, feine Schlitze, kleine Gewinde und schmale Dichtnuten sind leicht zu zeichnen, aber schwieriger zu bearbeiten, zu entgraten und zu prüfen. Eine sehr enge Toleranz an jedem Merkmal erhöht Kosten, ohne immer die Funktion zu verbessern. Besser ist es, funktionskritische Maße, Bezugsflächen, Dichtinterfaces, Montagebohrungen und Prüfpunkte klar zu markieren. Nicht kritische Freigänge können praktische Toleranzen nutzen.
Gratkontrolle ist bei medizinischen Komponenten besonders wichtig. Ein kleiner Grat in einem Fluidkanal, Gewindeanschluss oder Mikroloch kann Durchfluss, Abdichtung, Montage oder Sauberkeit beeinflussen. Äußere Grate sind sichtbar, innere Grate können verborgen bleiben. Wenn das Teil kreuzende Bohrungen, Sacktaschen oder Miniaturkanäle hat, sollte die RFQ Entgraten und Reinigung definieren. Kritische Merkmale können Mikroskopprüfung oder spezielle Reinigung benötigen.
Die Oberfläche muss zur Anwendung passen. Manche medizinischen Geräteteile benötigen nur eine saubere gefräste Oberfläche, andere Polieren, Passivieren, Eloxieren, Strahlen oder Beschichtung. Die Fläche, die eine Dichtung, Hülse, Lagerung oder optische Referenz berührt, kann eine andere Oberfläche brauchen als Nebenflächen. Käufer sollten keine strenge Rauheit für das gesamte Teil verlangen, wenn sie nicht nötig ist. Funktionale Flächen zu markieren hilft bei Kosten- und Qualitätskontrolle.
Die Spannstrategie beeinflusst Wiederholgenauigkeit. Kleine medizinische Komponenten lassen sich oft schwer spannen, ohne sie zu verformen. Dünne Titanteile, PEEK-Isolatoren und Miniatur-Edelstahlverbinder brauchen eventuell weiche Backen, Sondervorrichtungen oder gestufte Bearbeitung. Wenn ein Teil vom Prototyp zur Kleinserie wechselt, kann eine spezielle Vorrichtung die Konsistenz verbessern. Die RFQ sollte Menge und Projektphase nennen: Prototyp, Validierungsserie oder Wiederholproduktion.

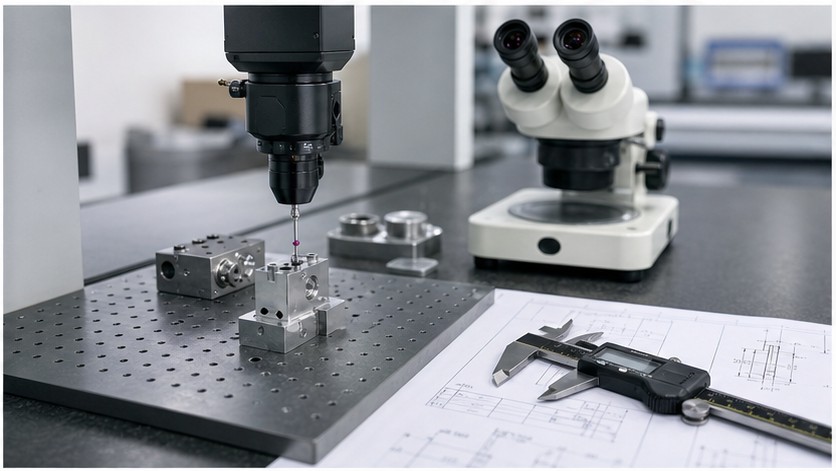

Die Prüfplanung sollte früh definiert werden. Messschieber reichen für einfache Außenmaße, aber Mikrolöcher, Positionstoleranzen, Ebenheit, Dichtflächen und Mehrachsmerkmale können KMG, Mikroskop, Stiftlehren, Gewindelehren oder Rauheitsmessung erfordern. Wenn Maßbericht, Erstmusterprüfung, Materialzeugnis, Passivierungszertifikat oder Verpackungsnachweis nötig sind, gehört das vor der Angebotserstellung in die Anfrage.
Sauberkeit und Verpackung sind ebenfalls wichtig. Medizinbezogene Frästeile müssen vor Spänen, Öl, Fingerabdrücken, Staub oder Losvermischung geschützt werden. Saubere Beutel, getrennte Fächer, Etiketten nach Zeichnungsrevision und Losrückverfolgbarkeit vermeiden Probleme bei der Wareneingangsprüfung. Wenn Ultraschallreinigung, Einzelverpackung oder Freiheit von bestimmten Rückständen verlangt wird, muss dies angegeben und nicht angenommen werden.
Die Dokumentation sollte zum Projektrisiko passen. Ein Passform-Prototyp benötigt vielleicht nur Materialbestätigung und Schlüsselmaße. Eine Validierungsserie kann vollständige Maßberichte, Prüffotos, Materialzeugnisse und Prozessnotizen verlangen. Wiederholaufträge brauchen möglicherweise Loskennzeichnung und Revisionskontrolle. Der Lieferant kann genauer kalkulieren, wenn das Dokumentenpaket von Anfang an klar ist.

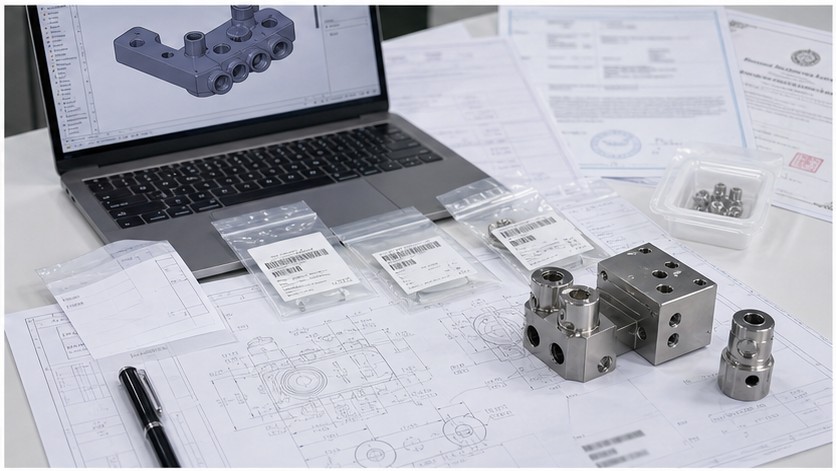

Eine starke RFQ für medizinische CNC-Teile enthält STEP- oder STP-Dateien, 2D-Zeichnung, Werkstoff, Menge, Oberfläche, Toleranzen, kritische Maße, Sauberkeit, Prüfberichte, Zertifikate und Verpackungshinweise. Wenn das Teil Fluid, Haut, Optik, Elektronik oder einen sterilen Pfad berührt, sollte die Funktion kurz erklärt werden. So bewertet das Bearbeitungsteam Risiken nach Anwendung, nicht nur nach Geometrie.
OEMach unterstützt kundenspezifische CNC-Bearbeitung, CNC-Fräsen, CNC-Drehen, 5-Achs-Bearbeitung, Prototypen und Kleinserien für Medizingerätekomponenten und Präzisionsteile. Wenn Material, Prüfung, Sauberkeit und Verpackung vor dem Angebot definiert sind, lassen sich Endteile leichter validieren und freigeben. Ziel ist nicht nur ein kleines Teil zu bearbeiten, sondern eine zuverlässige Komponente mit passenden Nachweisen für Engineering-Anwendungen zu liefern.
FAQ: CNC-Bearbeitung für Medizingeräte
Welche Dateien sollte ich für ein Angebot senden?
Senden Sie STEP- oder STP-Dateien zusammen mit 2D-Zeichnungen. Die Zeichnung sollte Werkstoff, Menge, Oberfläche, kritische Maße, Gratkontrolle, Prüfberichte sowie Verpackungs- oder Rückverfolgbarkeitsanforderungen zeigen.
Welche Werkstoffe werden für medizinische CNC-Teile verwendet?
Häufige Optionen sind Edelstahl 304 oder 316, Titan, PEEK, PTFE und andere technische Kunststoffe. Die Auswahl hängt von Festigkeit, Korrosion, Isolierung, Chemikalienkontakt, Reinigbarkeit und Zertifikaten ab.
Können Mikrolöcher und kleine Merkmale zuverlässig geprüft werden?
Ja, aber die Prüfmethode muss zum Merkmal passen. Mikrolöcher, feine Schlitze und enge Positionstoleranzen können Mikroskopprüfung, Stiftlehren, KMG oder spezielle Vorrichtungen erfordern.
Wie sollte Gratkontrolle für medizinische Komponenten angegeben werden?
Markieren Sie kreuzende Bohrungen, Fluidwege, Dichtflächen und funktionale Kanten klar. Wenn keine losen Grate, keine inneren Späne oder Mikroskopprüfung verlangt werden, sollte dies in der RFQ stehen.
Benötigen medizinische CNC-Teile besondere Reinigung oder Verpackung?
Viele medizinbezogene Teile benötigen saubere Handhabung, getrennte Verpackung, Losetiketten oder Rückstandskontrolle. Ultraschallreinigung, Einzelbeutel, Schutztrays oder Revisionsetiketten sollten vor Produktionsstart definiert werden.
Welche Dokumente können mit medizinischen Frästeilen geliefert werden?
Je nach Projekt können Maßberichte, Erstmusterprüfung, Materialzeugnisse, Passivierungszertifikate, Prüffotos, Verpackungsnachweise oder Losrückverfolgbarkeit angefordert werden.
