El mecanizado CNC de componentes para dispositivos médicos es diferente a la fabricación industrial común. Las piezas pueden ser pequeñas, pero las expectativas son altas: dimensiones estables, bordes limpios, materiales controlados, documentos trazables y evidencia de inspección para validar ingeniería. Para compradores internacionales, la RFQ no debe describir solo la forma. También debe definir los riesgos de calidad relevantes para equipos médicos, diagnóstico, instrumentos quirúrgicos y conjuntos de manejo de fluidos.

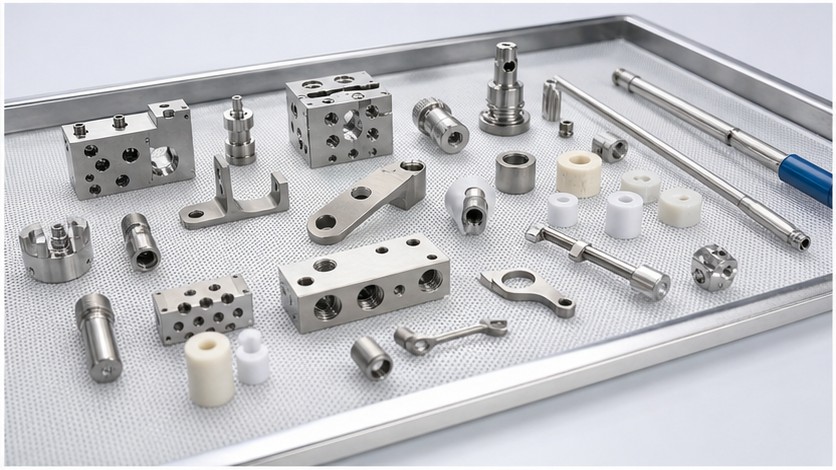

Las piezas CNC médicas típicas incluyen conectores de acero inoxidable, soportes de titanio, bloques manifold miniatura, enlaces para instrumental quirúrgico, soportes de equipos de imagen, piezas aislantes de PEEK o PTFE y casquillos de precisión. Muchas combinan micro agujeros, paredes delgadas, puertos roscados, caras de sellado y superficies cosméticas en una sola pieza. Por eso la revisión de fabricación debe empezar antes de liberar la orden, idealmente en la RFQ.
La selección del material es el primer punto. Acero inoxidable 304 y 316 son comunes cuando importan corrosión y limpieza. El titanio es útil para piezas ligeras y resistentes, pero exige estrategia de corte e inspección estable. PEEK, PTFE y otros plásticos técnicos pueden elegirse por aislamiento, resistencia química o baja fricción. El comprador debe especificar grado exacto, certificados y si se permiten sustitutos. En piezas médicas, la trazabilidad del material puede ser tan importante como el coste.
Las características pequeñas necesitan tolerancias realistas. Micro agujeros, ranuras finas, roscas pequeñas y ranuras de sellado estrechas son fáciles de dibujar pero más difíciles de mecanizar, desbarbar e inspeccionar. Una tolerancia muy estricta en toda la pieza puede aumentar coste sin mejorar función. Es mejor marcar dimensiones críticas, referencias, interfaces de sellado, agujeros de montaje y puntos de inspección. Las zonas no críticas pueden usar tolerancias prácticas.
El control de rebabas es especialmente importante en componentes médicos. Una pequeña rebaba dentro de un paso de fluido, puerto roscado o micro agujero puede afectar flujo, sellado, montaje o limpieza. Las rebabas externas son visibles, pero las internas pueden quedar ocultas. Si la pieza tiene agujeros que se cruzan, cavidades ciegas o canales miniatura, la RFQ debe definir desbarbado y limpieza. Las zonas críticas pueden requerir inspección con microscopio o limpieza especial.
El acabado superficial debe coincidir con la aplicación. Algunas piezas médicas solo necesitan acabado mecanizado limpio; otras requieren pulido, pasivado, anodizado, granallado o recubrimiento. La superficie que contacta un sello, casquillo, rodamiento o referencia óptica puede necesitar acabado distinto al resto. Conviene evitar exigir una rugosidad estricta a toda la pieza si no es necesario. Marcar superficies funcionales ayuda a controlar coste y calidad.

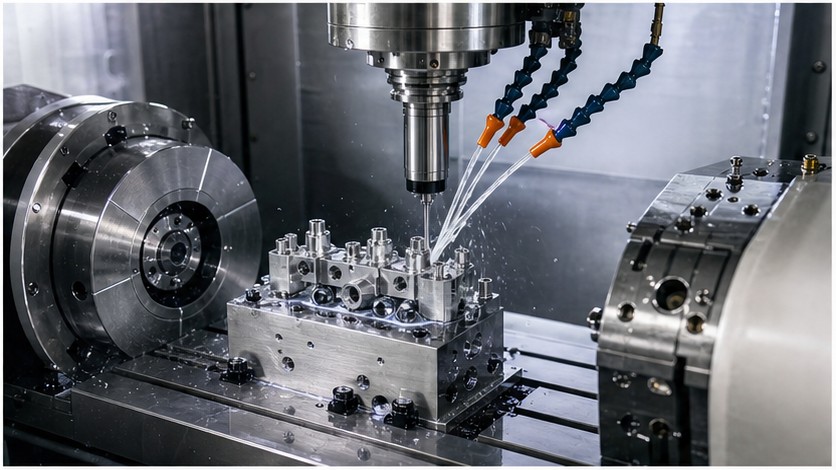

La estrategia de fijación afecta la repetibilidad. Los componentes médicos pequeños suelen ser difíciles de sujetar sin deformación. Piezas delgadas de titanio, aislantes PEEK y conectores inoxidables miniatura pueden necesitar mordazas blandas, útiles personalizados o mecanizado por etapas. Si la pieza pasará de prototipo a serie pequeña, un útil dedicado mejora consistencia. La RFQ debe indicar cantidad esperada y si es prototipo, lote de validación o producción repetida.

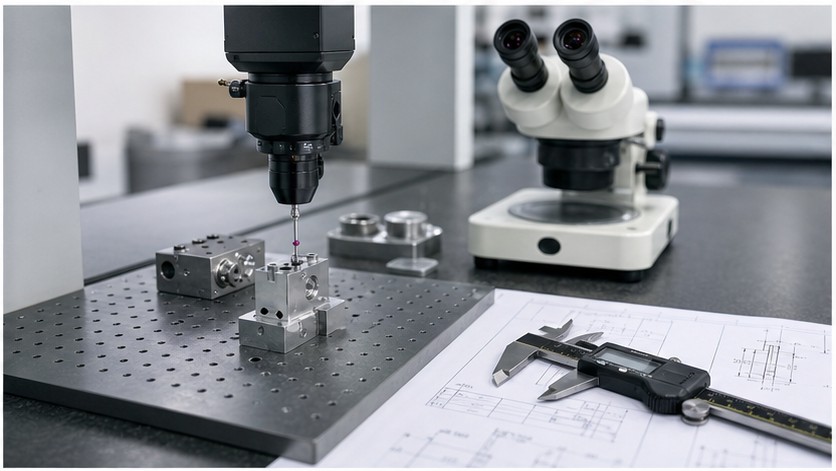

La planificación de inspección debe definirse pronto. Un calibre puede bastar para dimensiones externas simples, pero micro agujeros, tolerancias de posición, planitud, caras de sellado y geometrías multi-eje pueden requerir CMM, microscopio, pasadores, galgas de rosca o medición de rugosidad. Si se necesita informe dimensional, FAI, certificado de material, certificado de pasivado o registro de embalaje, debe indicarse antes de cotizar.
La limpieza y el embalaje también importan. Las piezas mecanizadas médicas pueden requerir protección frente a virutas, aceite, huellas, polvo o mezcla de lotes. Bolsas limpias, cavidades separadas, etiquetas por revisión de plano y trazabilidad por lote evitan confusión en inspección de entrada. Si las piezas deben limpiarse por ultrasonido, embalarse individualmente o quedar libres de ciertos residuos, debe especificarse y no asumirse.
La documentación debe corresponder al riesgo del proyecto. Un prototipo de ajuste puede necesitar solo confirmación de material y medidas clave. Un lote de validación puede requerir informes dimensionales completos, fotos de inspección, certificados de material y notas de proceso. Una orden repetida puede necesitar etiquetas de lote y control de revisión. El proveedor puede cotizar mejor cuando el paquete documental está claro desde el inicio.

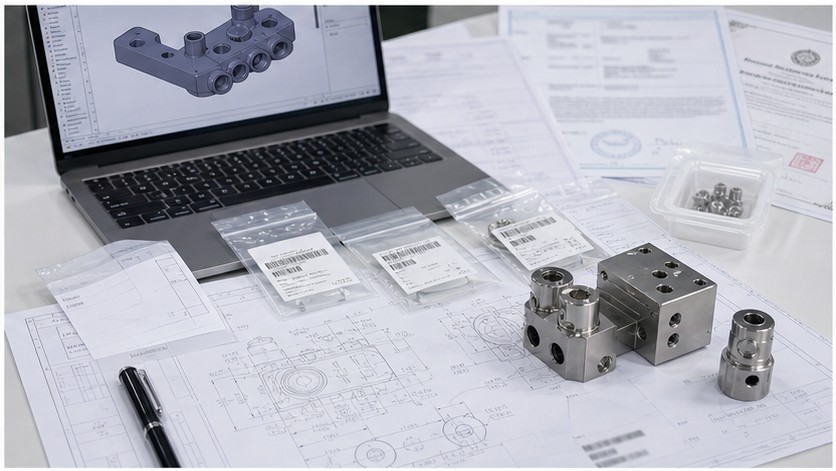

Una RFQ sólida para CNC médico incluye STEP o STP, plano 2D, material, cantidad, acabado, tolerancias, dimensiones críticas, limpieza, informes de inspección, certificados y embalaje. Si la pieza toca fluido, piel, óptica, electrónica o una vía estéril, explique brevemente la función. Esto ayuda al equipo de mecanizado a revisar el riesgo desde el uso previsto, no solo desde la geometría.
OEMach ofrece mecanizado CNC a medida, fresado CNC, torneado CNC, mecanizado de 5 ejes, prototipos y producción de bajo volumen para componentes de dispositivos médicos y equipos de precisión. Cuando material, inspección, limpieza y embalaje se definen antes de cotizar, las piezas finales son más fáciles de validar y aprobar. El objetivo no es solo mecanizar una pieza pequeña, sino entregar un componente fiable con evidencia adecuada para ingeniería.
FAQ: mecanizado CNC para dispositivos médicos
¿Qué archivos debo enviar para cotizar piezas médicas CNC?
Envíe archivos STEP o STP junto con planos 2D. El plano debe indicar material, cantidad, acabado, dimensiones críticas, control de rebabas, informes de inspección y requisitos de embalaje o trazabilidad.
¿Qué materiales se usan habitualmente en piezas médicas mecanizadas?
Las opciones comunes incluyen acero inoxidable 304 o 316, titanio, PEEK, PTFE y otros plásticos técnicos. La selección depende de resistencia, corrosión, aislamiento, exposición química, limpieza y certificados requeridos.
¿Se pueden inspeccionar micro agujeros y detalles pequeños?
Sí, pero el método debe coincidir con la característica. Micro agujeros, ranuras finas y tolerancias de posición pueden requerir microscopio, pasadores, CMM o útiles dedicados, no solo medición con calibre.
¿Cómo se debe especificar el control de rebabas?
Marque claramente agujeros que se cruzan, pasos de fluido, caras de sellado y bordes funcionales. Si se exige ausencia de rebabas sueltas, virutas internas o inspección con microscopio, inclúyalo en la RFQ.
¿Las piezas CNC médicas necesitan limpieza o embalaje especial?
Muchas piezas médicas requieren manejo limpio, embalaje separado, etiquetas de lote o control de residuos. Si se necesita limpieza ultrasónica, bolsas individuales, bandejas protectoras o etiquetas de revisión, debe indicarse antes de producir.
¿Qué documentos pueden acompañar las piezas mecanizadas médicas?
Según el proyecto, se pueden solicitar informes dimensionales, inspección de primera pieza, certificados de material, certificados de pasivado, fotos de inspección, registros de embalaje o trazabilidad de lote.
