O-Ring-Nuten und Dichtflächen sind kleine Merkmale, entscheiden aber oft, ob ein CNC-gefertigtes Teil Druck hält, Staub blockiert, Kühlmittelleckage verhindert oder Elektronik schützt. Eine Abdeckung, ein Verteiler, Ventilkörper, eine Kühlplatte oder ein Gehäuse kann äußerlich korrekt wirken und trotzdem ausfallen, wenn Nutentiefe, Eckradius, Ebenheit oder Oberfläche vor der Fertigung nicht klar definiert wurden.
Für internationale Engineering-Einkäufer sollten O-Ring-Details vor der RFQ geprüft werden. Wenn der Lieferant nur ein 3D-Modell sieht, bearbeitet er möglicherweise die sichtbare Form, ohne die Dichtfunktion zu verstehen. Eine vollständige Zeichnung sollte O-Ring-Größe, Nutbreite, Nutentiefe, Zielkompression, Dichtfläche, Rauheit, Ebenheit und statische oder dynamische Dichtung angeben. Diese Punkte beeinflussen Bearbeitungszeit, Prüfmethode und Montagerisiko.
Zuerst muss die Dichtungsart geklärt werden. Die meisten CNC-Gehäuse und Platten verwenden statische Dichtungen, bei denen der O-Ring zwischen zwei festen Flächen komprimiert wird. Dynamische Dichtungen, etwa an Wellen oder Schiebeteilen, benötigen andere Regeln und meist strengere Kontrolle von Oberfläche und Verschleiß. Wenn Fluiddruck, Vakuum, Kühlmittel, Staubschutz oder wiederholtes Öffnen relevant sind, sollte die Zeichnung die Funktion zusätzlich zur Geometrie erklären.
Nutbreite und Nutentiefe müssen zu O-Ring-Material und Kompression passen. Eine zu flache Nut kann den O-Ring überkomprimieren und die Montage erschweren. Eine zu tiefe Nut komprimiert den O-Ring möglicherweise nicht genug und kann undicht sein. Der richtige Wert hängt von Querschnitt, Härte, Druckrichtung und Nutart ab. Käufer sollten diese Werte nicht aus dem 3D-Modell erraten lassen.
Eckradien und Werkzeugzugang sind ebenfalls wichtig. Eine gefräste Nut kann ohne Sonderprozess keine perfekt scharfen Innenecken haben. Schaftfräser hinterlassen Radien, und sehr kleine Werkzeuge erhöhen Kosten und Risiko. Wenn das O-Ring-Design einen sinnvollen Radius erlaubt, wird die Nut leichter bearbeitbar und prüfbar. Bei rechteckigen oder kundenspezifischen Nutverläufen sollte geprüft werden, ob das Werkzeug ein- und ausfahren kann, ohne die Dichtfläche zu markieren.

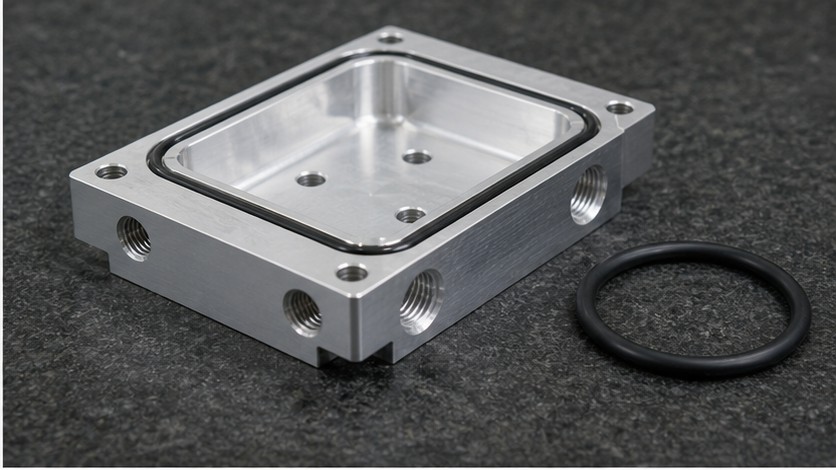

Ebenheit ist einer der wichtigsten Prüfpunkte für Dichtflächen. Selbst bei korrekter Nut kann eine verzogene Abdeckung oder unebene Dichtfläche lokale Leckage verursachen. Große Aluminiumplatten, dünne Deckel und Teile mit starkem Materialabtrag können sich nach der Bearbeitung verformen. Wenn eine Dichtfläche nach Eloxieren oder anderer Oberfläche eben bleiben muss, sollte dies klar angegeben sein. Der Lieferant benötigt eventuell ausgewogene Bearbeitung, Spannungsabbau oder einen finalen Schlichtschnitt.
Die Oberfläche sollte dort spezifiziert werden, wo der O-Ring das Metall berührt. Eine zu raue Fläche kann die Dichtung beschädigen oder Leckagepfade erzeugen. Eine zu polierte Fläche ist oft unnötig und erhöht Kosten. Für viele statische Dichtungen reicht eine kontrollierte gefräste Oberfläche, doch der genaue Wert hängt von Druck, Medium, O-Ring-Material und Montage ab. Besser ist es, die Dichtfläche zu markieren, statt das gesamte Teil eng zu spezifizieren.
Anschlüsse, Gewindebohrungen und kreuzende Kanäle benötigen Gratkontrolle. Viele Dichtteile enthalten Fluidkanäle, seitliche Ports oder Schraubenlöcher nahe der Nut. Grate an Schnittstellen können den O-Ring schneiden, Partikel festhalten oder verhindern, dass der Deckel sauber aufliegt. Bei Fluidtechnik, Medizintechnik, Kühlsystemen oder sauberen Baugruppen sollten internes Entgraten und Reinigung in der RFQ enthalten sein.
Oberflächenbehandlung kann das Dichtverhalten verändern. Eloxieren, Harteloxieren, Galvanisieren oder Passivieren beeinflussen Nutmaße, Rauheit und Kontaktfläche. Manche Dichtflächen sollten unbeschichtet bleiben, andere können beschichtet werden, wenn das Design es erlaubt. Wenn nach der Oberfläche geprüft werden soll, muss das angegeben werden. Sonst prüft der Lieferant möglicherweise vor der Beschichtung, während der Käufer Endmaße erwartet.

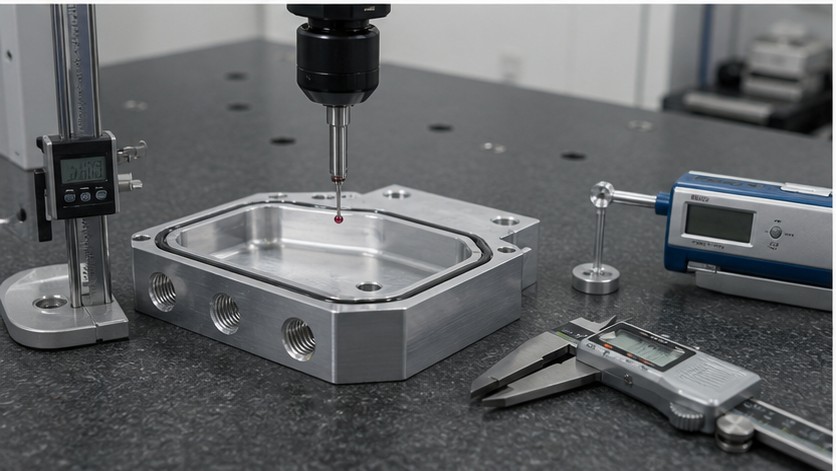

Die Prüfung sollte sich auf funktionale Dichtmerkmale konzentrieren. Typische Kontrollen sind Nutbreite, Nutentiefe, Ebenheit der Dichtfläche, Rauheit, Anschlussgewinde und Position der Schraublöcher um die Dichtung. Je nach Toleranz können KMG, Tiefenmessgerät, Höhenmessgerät oder Rauheitsprüfer nötig sein. Wenn nach der Montage eine Dichtheitsprüfung erforderlich ist, sollten Druck, Medium, Dauer und zulässige Leckage vor Produktionsstart definiert werden.

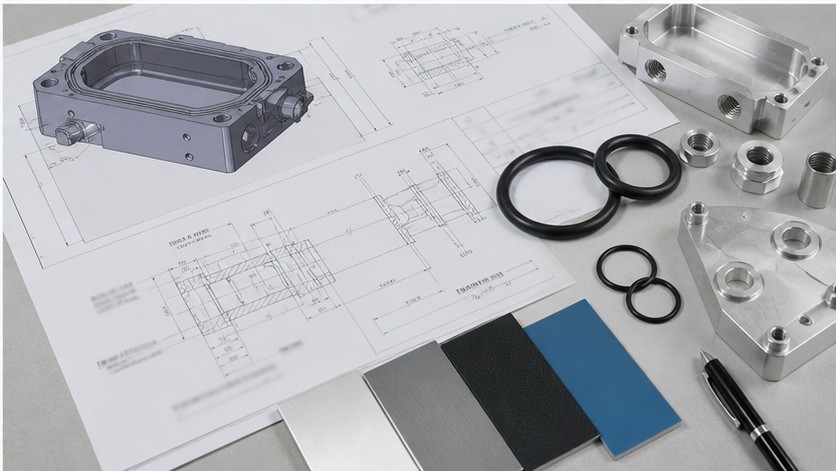

Eine gute RFQ für abgedichtete CNC-Teile enthält STEP- oder STP-Dateien, 2D-Zeichnung, O-Ring-Standard, Nutmaße, Dichtungsmaterial, Druck- oder Umgebungsangaben, Oberfläche, Ebenheit, Beschichtung, Prüfbericht und Reinigung. Markieren Sie, welche Fläche dichtet und welche Bohrungen den Deckel klemmen. So kalkuliert der Lieferant den realen Fertigungs- und Qualitätsumfang, nicht nur die äußere Form.
OEMach unterstützt kundenspezifische CNC-Bearbeitung, CNC-Fräsen, CNC-Drehen, 5-Achs-Bearbeitung, Prototypen und Kleinserien für abgedichtete Gehäuse, Verteiler, Kühlplatten und Präzisionsdeckel. Wenn O-Ring-Nuten und Dichtflächen vor dem Angebot klar definiert sind, lassen sich Endteile leichter prüfen, montieren und freigeben. Ziel ist nicht nur eine saubere Nut, sondern eine zuverlässige Dichtung, die zu Material, Oberfläche und Montageprozess passt.
