Las ranuras para O-ring y las caras de sellado son detalles pequeños, pero a menudo deciden si una pieza mecanizada CNC puede mantener presión, bloquear polvo, evitar fugas de refrigerante o proteger electrónica. Una tapa, manifold, cuerpo de válvula, placa de refrigeración o carcasa puede parecer correcta por fuera y fallar porque profundidad de ranura, radio de esquina, planitud o acabado no se definieron claramente antes de fabricar.
Para compradores internacionales, los detalles de O-ring deben revisarse antes de la RFQ. Si el proveedor solo recibe un modelo 3D, puede mecanizar la forma visible sin entender la función de sellado. Un plano completo debe identificar tamaño de O-ring, ancho y profundidad de ranura, compresión objetivo, cara de sellado, rugosidad, planitud y si el sello es estático o dinámico. Estos datos afectan tiempo de mecanizado, método de inspección y riesgo de montaje.
El primer punto es el tipo de sello. La mayoría de carcasas y placas CNC usan sellos estáticos, donde el O-ring se comprime entre dos superficies fijas. Los sellos dinámicos, como ejes o piezas deslizantes, requieren reglas diferentes y mayor control de acabado y desgaste. Si la aplicación incluye presión de fluido, vacío, refrigerante, protección contra polvo o apertura repetida, el plano debe explicar el requisito funcional además de mostrar la geometría.
El ancho y la profundidad de ranura deben coincidir con material y compresión del O-ring. Una ranura demasiado poco profunda puede comprimir en exceso el sello y dificultar el montaje. Una ranura demasiado profunda puede no comprimir suficiente y generar fuga. El valor correcto depende de sección del O-ring, dureza, dirección de presión y si la ranura es frontal o radial. El comprador no debería dejar estos valores a interpretación desde el modelo 3D.

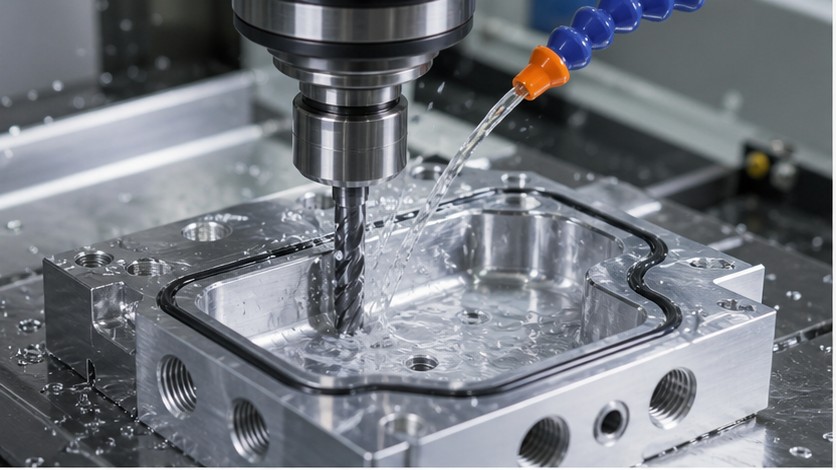

Los radios de esquina y el acceso de herramienta también importan. Una ranura mecanizada no puede tener esquinas internas perfectamente vivas salvo procesos especiales. Las fresas dejan radio, y herramientas muy pequeñas aumentan coste y riesgo. Si el diseño permite un radio razonable, la ranura es más fácil de mecanizar e inspeccionar. En trayectorias rectangulares o personalizadas, conviene revisar si la herramienta puede entrar y salir sin marcar la zona de sellado.

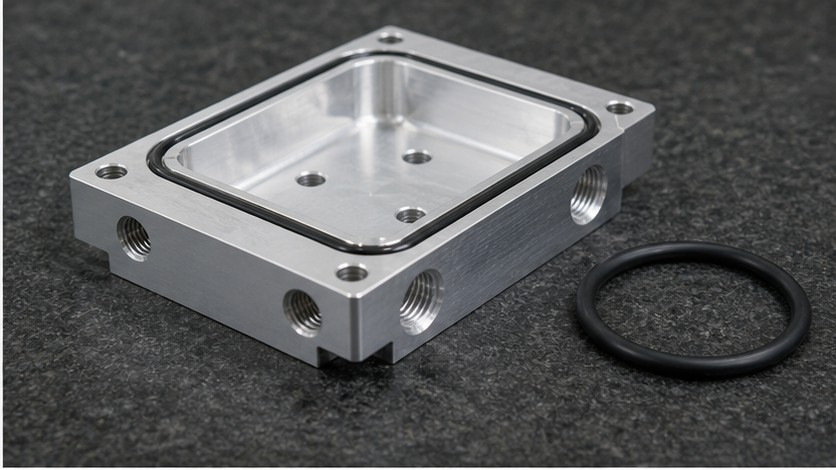

La planitud es uno de los controles más importantes para caras de sellado. Aunque la ranura sea correcta, una tapa deformada o una zona de apoyo irregular puede crear fuga local. Placas grandes de aluminio, tapas delgadas y piezas con mucha eliminación de material pueden deformarse tras mecanizar. Si la cara debe quedar plana después de anodizado u otro acabado, debe indicarse claramente. El proveedor puede necesitar mecanizado equilibrado, alivio de tensión o pasada final para controlar deformación.
El acabado superficial debe especificarse donde el O-ring contacta el metal. Una superficie demasiado rugosa puede dañar el sello o crear caminos de fuga. Una superficie demasiado pulida puede no ser necesaria y añadir coste. En muchos sellos estáticos, un acabado mecanizado controlado es suficiente, pero depende de presión, fluido, material del O-ring y montaje. Es mejor marcar la superficie de sellado que exigir acabado estricto a toda la pieza.
Puertos, roscas y canales que se cruzan necesitan control de rebabas. Muchas piezas selladas incluyen pasos de fluido, puertos laterales o tornillos cerca de la ranura. Las rebabas en intersecciones pueden cortar el O-ring, atrapar partículas o impedir que la tapa apoye bien. Si la pieza se usa en control de fluidos, equipos médicos, refrigeración o conjuntos limpios, el desbarbado interno y la limpieza deben incluirse en la RFQ.
El tratamiento superficial puede cambiar el sellado. Anodizado, anodizado duro, galvanizado o pasivado pueden afectar dimensiones de ranura, rugosidad y cara de contacto. Algunas zonas de sellado deben quedar sin recubrimiento, mientras otras pueden recubrirse si el diseño lo permite. Si la inspección debe hacerse después del acabado, hay que indicarlo. De lo contrario, el proveedor puede inspeccionar antes de acabado mientras el comprador espera dimensiones finales.

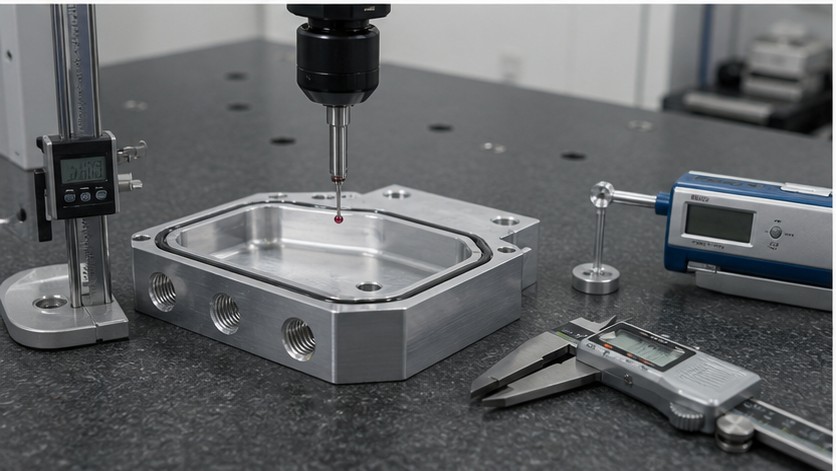

La inspección debe centrarse en características funcionales de sellado. Controles típicos incluyen ancho y profundidad de ranura, planitud de cara, rugosidad, ajuste de roscas de puerto y posición de agujeros de apriete alrededor del sello. Según tolerancia, pueden requerirse CMM, medidor de profundidad, galga de altura o rugosímetro. Si se necesita prueba de fugas tras montaje, defina presión, medio, duración y fuga aceptable antes de producir.

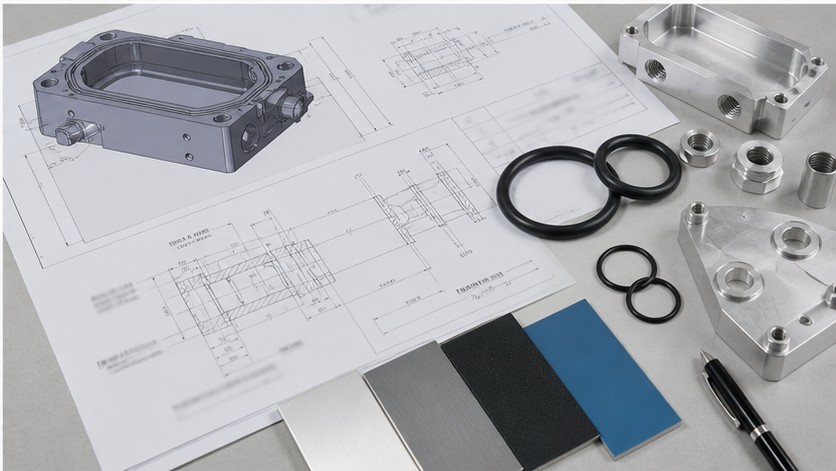

Una RFQ sólida para piezas CNC selladas incluye STEP o STP, plano 2D, estándar de O-ring, dimensiones de ranura, material del sello, presión o ambiente, acabado, planitud, recubrimiento, informe de inspección y limpieza. Marque qué cara sella y qué agujeros aprietan la tapa. Así el proveedor cotiza el alcance real de fabricación y calidad, no solo la forma de la pieza.
OEMach ofrece mecanizado CNC a medida, fresado CNC, torneado CNC, mecanizado de 5 ejes, prototipos y series pequeñas para carcasas selladas, manifolds, placas de refrigeración y tapas de precisión. Cuando las ranuras de O-ring y caras de sellado se definen antes de cotizar, las piezas finales son más fáciles de inspeccionar, montar y aprobar. El objetivo no es solo una ranura limpia, sino un sello fiable que funcione con material, acabado y proceso de montaje.
