CNC-gefertigte Kühlkörper und Flüssigkeitskühlplatten werden häufig in EV-Systemen, Leistungselektronik, Automatisierung, Robotik und kompakten Industriegeräten eingesetzt. Im CAD wirken sie oft wie einfache Aluminiumblöcke, doch ihre Funktion hängt von thermischem Kontakt, Ebenheit, Kanalgeometrie, Dichtdetails und Oberfläche ab. Wenn diese Anforderungen vor der RFQ nicht klar sind, kalkuliert der Lieferant möglicherweise nur die Form und übersieht Qualitätskontrollen, die für die Baugruppe entscheidend sind.
Zuerst sollte geklärt werden, ob es sich um einen luftgekühlten Kühlkörper, eine Kühlplatte mit internen Kanälen oder ein Hybridteil mit Rippen und Flüssigkeitspfaden handelt. Luftgekühlte Kühlkörper hängen von Rippenhöhe, Rippenabstand und Grundplattenstärke ab. Flüssigkeitskühlplatten hängen von Kanaltiefe, Dichtnutgenauigkeit, Anschlussgewinden, Deckelinterface und dichter Montage ab. Jedes Design braucht eine andere Bearbeitungsroute, Spannstrategie und Prüfung.
Die Materialwahl beeinflusst thermische Leistung und Fertigungsstabilität. Aluminium 6061 wird oft gewählt, weil es gut zerspanbar ist, für viele Industrieanwendungen gute Wärmeleitfähigkeit bietet und Eloxieren unterstützt. Aluminium 6063 kann bei manchen Kühlkörperprofilen sinnvoll sein, während 7075 höhere Festigkeit bietet, aber nicht immer die beste thermische oder Korrosionsoption ist. Käufer sollten klären, ob Wärmeübertragung, Gewicht, Festigkeit, Korrosionsschutz, Optik oder Kosten Priorität haben.
Das Rippendesign braucht eine praktische Fertigungsprüfung. Sehr dünne Rippen können sich beim Fräsen verbiegen, schwingen oder Grate bilden. Tiefe schmale Schlitze erfordern kleine Werkzeuge mit begrenzter Steifigkeit, was Zeit und Kosten erhöht. Wenn keine extrem dichte Rippenstruktur erforderlich ist, verbessern etwas größere Abstände und stärkere Rippenwurzeln die Herstellbarkeit. Auch scharfe Innenecken sollten auf werkzeugfreundliche Radien geprüft werden, solange der Luftstrom nicht beeinträchtigt wird.

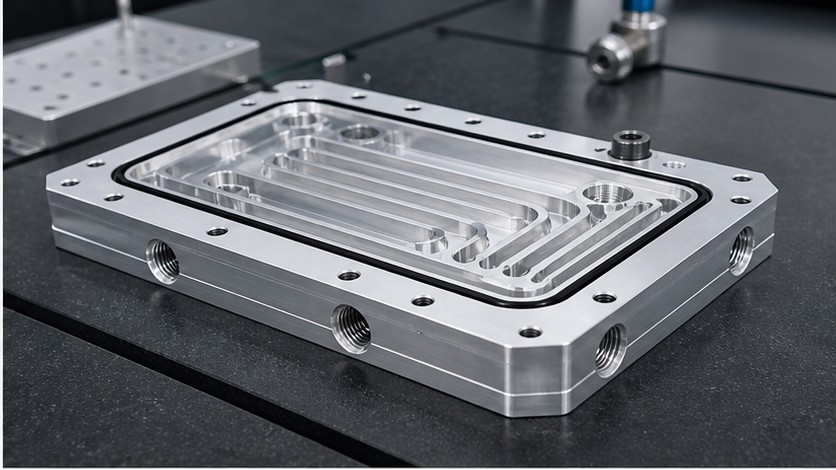

Flüssigkeitskanäle haben eigene Risiken. Kanaltiefe, Breite, Eckradius und Rauheit beeinflussen Strömung und Druckverlust. Ein zu schmaler Kanal ist schwer zu reinigen oder zu prüfen. Ein zu tiefer Kanal kann die Platte schwächen oder nach Materialabtrag Ebenheitsprobleme erzeugen. Wenn Deckel, Dichtung oder O-Ring verwendet werden, müssen Dichtfläche und Nutmaße klar in der Zeichnung stehen.

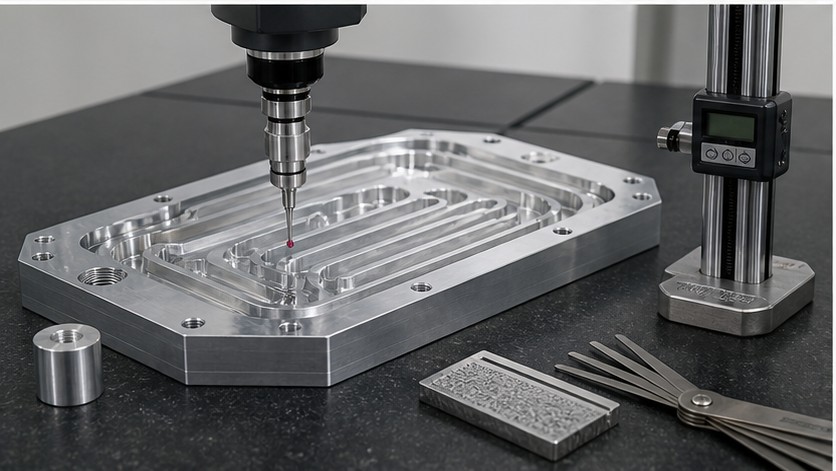

Ebenheit ist oft der wichtigste Prüfpunkt. Eine Kühlplatte muss möglicherweise sauber mit Batteriemodul, Leistungshalbleiter, Lasermodul oder Elektronikgehäuse kontaktieren. Ist die Montagefläche nicht eben genug, kann Wärmeleitmaterial das nicht ausgleichen. Käufer sollten Ebenheitsanforderung, betroffene Fläche und Messzustand vor oder nach Oberfläche definieren. Bei größeren Platten können Spannungsabbau und ausgewogene Bearbeitung nötig sein, um Verzug zu kontrollieren.
Anschlussgewinde und Fittings sollten zusammen mit dem Kanalverlauf geprüft werden. Ein- und Auslass können metrische Gewinde, Rohrgewinde oder Sonderanschlüsse verwenden. Die Zeichnung sollte Gewindetyp, Tiefe, Dichtmethode und Planflächen oder Senkungen definieren. Wenn ein Anschluss einen internen Kanal schneidet, werden Entgraten und Reinigung kritisch. Ein Gewinde kann die Lehre bestehen und trotzdem Späne oder Grate im Flüssigkeitspfad hinterlassen.
Die Oberfläche beeinflusst Funktion und Optik. Eloxieren kann Korrosionsschutz und Kennzeichnung verbessern, aber Dichtflächen, Gewindeanschlüsse oder elektrische Kontaktbereiche beeinflussen. Harteloxieren kann Maße stärker verändern. Manche Kühlplatten brauchen blankes Aluminium auf Kontaktflächen und Beschichtung an anderen Bereichen. Diese Zonen sollten vor dem Angebot markiert werden, nicht erst nach der Bearbeitung.
Die Prüfung sollte mehr als Außenmaße umfassen. Bei Kühlkörpern können Rippenstärke, Rippenabstand, Grundplattenebenheit und Montagebohrungen geprüft werden. Bei Flüssigkeitsplatten sind Kanaltiefe, Dichtnutbreite, Ebenheit, Anschlussgewinde und Rauheit wichtig. Wenn nach Montage eine Dichtheitsprüfung nötig ist, muss sie genannt werden. Wenn der Lieferant nur die Platte bearbeitet und nicht montiert oder testet, sollte der Käufer das vor Produktionsstart wissen.
Sauberkeit ist ebenfalls praktisch wichtig. Flüssigkeitskanäle und feine Rippen können Späne, Kühlschmierstoffreste oder Partikel aus der Oberfläche festhalten. Teile für Elektronik, Medizintechnik oder Fluidsysteme benötigen oft besondere Reinigung und Schutzverpackung. Wenn keine Späne, losen Grate oder sichtbaren Rückstände erlaubt sind, muss die RFQ das sagen. Sonst reicht die Standardreinigung für mechanische Teile möglicherweise nicht für Kühlanwendungen.

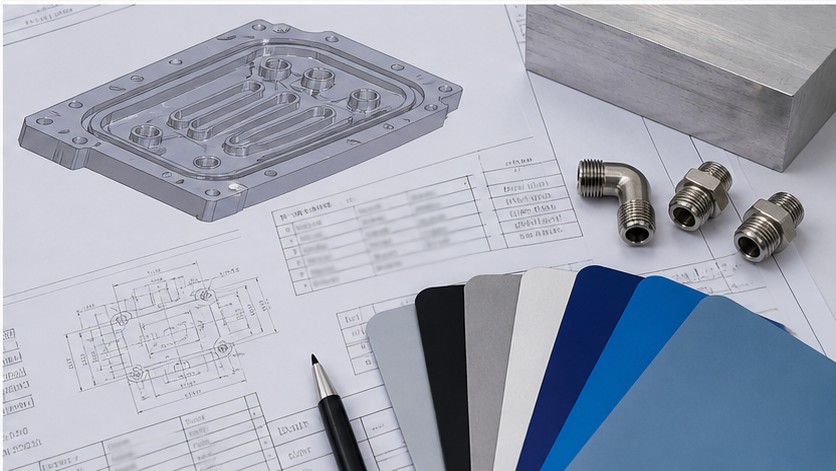

Eine vollständige RFQ für CNC-Kühlplatten oder Kühlkörper enthält STEP- oder STP-Dateien, 2D-Zeichnungen, Werkstoff, Menge, Oberfläche, Ebenheit, Dichtnutdetails, Anschlussgewinde, Kanalprüfung, Dichtheitsprüfung und Verpackungshinweise. Thermische Kontaktflächen und Dichtbereiche sollten klar markiert sein. So kann das Bearbeitungsteam den realen Prozess kalkulieren, nicht nur die Außenkontur.
OEMach unterstützt kundenspezifische CNC-Bearbeitung, CNC-Fräsen, 5-Achs-Bearbeitung, Prototypen und Kleinserien für internationale Engineering-Einkäufer. Wenn Anforderungen an Kühlplatten früh definiert werden, wird die Fertigungsroute klarer und das Endteil leichter validierbar. Das beste Ergebnis ist ein bearbeitetes Bauteil, das Wärme kontrolliert, zuverlässig dichtet, sauber montiert und mit den nötigen Prüfnachweisen ankommt.
