Los disipadores y placas de refrigeración mecanizados CNC son comunes en sistemas EV, electrónica de potencia, automatización, robótica y equipos industriales compactos. En CAD pueden parecer simples bloques de aluminio, pero su función real depende del contacto térmico, planitud, geometría de canales, detalles de sellado y acabado superficial. Si estos requisitos no se aclaran antes de la RFQ, el proveedor puede cotizar la forma pero no los controles de calidad necesarios para que la pieza funcione en el conjunto.
La primera decisión es si la pieza es un disipador refrigerado por aire, una placa fría con canales internos o un componente híbrido con aletas y trayectos de fluido. Los disipadores dependen de altura de aleta, separación y espesor de base. Las placas líquidas dependen de profundidad de canal, precisión de ranura de sellado, roscas de puertos, interfaz de tapa y montaje estanco. Cada diseño necesita una ruta de mecanizado, fijación e inspección diferente.
La selección del material afecta rendimiento térmico y estabilidad de fabricación. El aluminio 6061 se elige a menudo porque se mecaniza bien, ofrece buena conductividad térmica para muchos usos industriales y admite anodizado. El aluminio 6063 puede usarse en algunos perfiles de disipador, mientras que 7075 ofrece mayor resistencia pero no siempre es la mejor opción térmica o de corrosión. El comprador debe confirmar si la prioridad es transferencia de calor, peso, resistencia, corrosión, apariencia o coste.

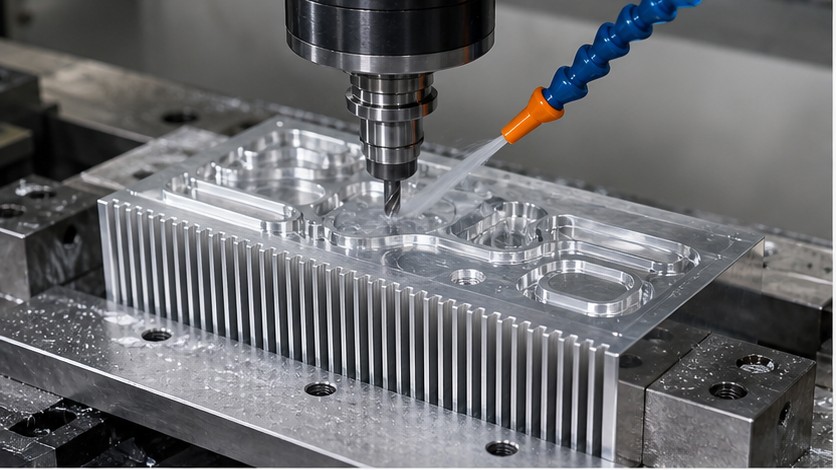

El diseño de aletas necesita revisión práctica de mecanizado. Aletas muy delgadas pueden doblarse, vibrar o dejar rebabas durante el fresado. Ranuras profundas y estrechas requieren herramientas pequeñas con rigidez limitada, lo que aumenta tiempo y coste. Si el disipador no requiere aletas extremadamente densas, una separación algo mayor y raíces más fuertes pueden mejorar la fabricación. También conviene revisar si las esquinas internas vivas pueden convertirse en radios compatibles con herramienta sin afectar el flujo de aire.

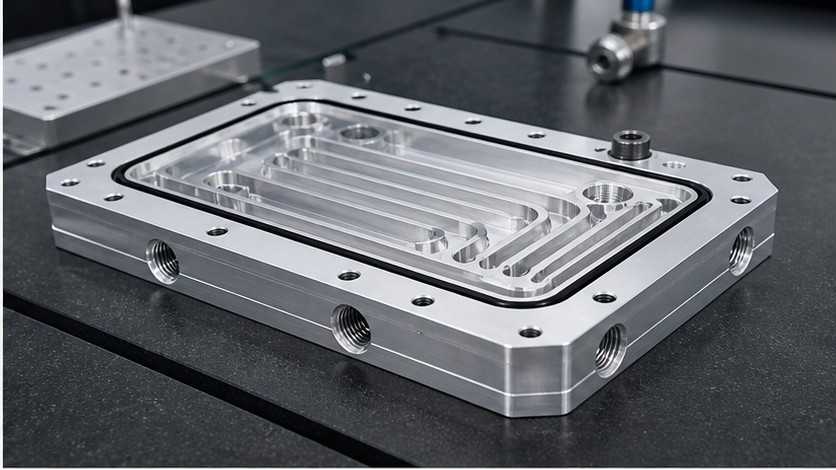

Los canales de refrigeración líquida tienen sus propios riesgos. Profundidad, ancho, radio de esquina y rugosidad afectan flujo y caída de presión. Un canal demasiado estrecho puede ser difícil de limpiar o inspeccionar. Un canal demasiado profundo puede debilitar la placa o crear problemas de planitud tras retirar material. Si se usa tapa, junta u O-ring, la superficie de sellado y las dimensiones de ranura deben definirse claramente en el plano.

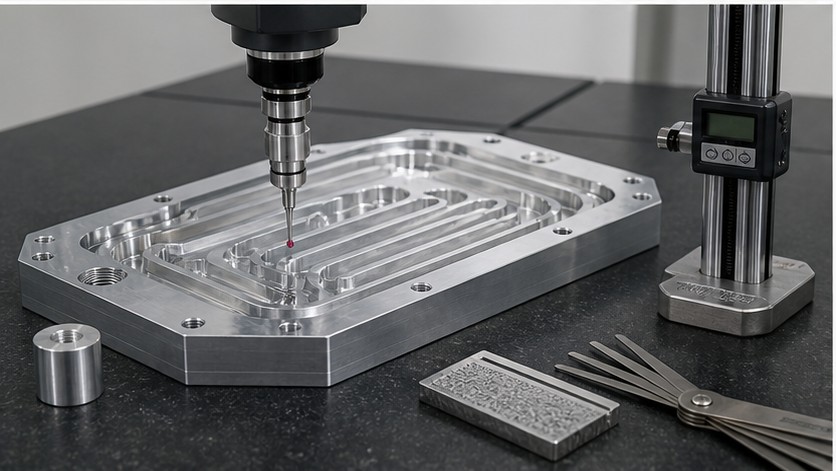

La planitud suele ser el punto de inspección más importante. Una placa de refrigeración puede necesitar buen contacto con módulo de batería, dispositivo de potencia, módulo láser o carcasa electrónica. Si la cara de montaje no es suficientemente plana, el material de interfaz térmica puede no compensar. El comprador debe especificar el requisito de planitud, la cara aplicable y si se exige antes o después del acabado. En placas grandes, alivio de tensión y mecanizado equilibrado pueden ser necesarios para controlar deformación.
Las roscas de puertos y racores deben revisarse junto con el trazado de canales. Entrada y salida pueden usar roscas métricas, roscas de tubería o accesorios especiales. El plano debe definir tipo de rosca, profundidad, método de sellado y si algún puerto requiere refrentado o cajera. Si el puerto intersecta un canal interno, el desbarbado y la limpieza son críticos. Una rosca puede pasar la galga y aun así dejar virutas o rebabas dentro del trayecto de fluido si la limpieza no está planificada.
El acabado superficial afecta apariencia y función. El anodizado puede mejorar resistencia a corrosión e identificación, pero puede afectar superficies de sellado, puertos roscados o zonas de contacto eléctrico. El anodizado duro puede cambiar dimensiones de forma más notable. Algunas placas requieren aluminio sin recubrimiento en caras de contacto y acabado en otras zonas. Estas áreas deben marcarse antes de cotizar, no decidirse después del mecanizado.
La inspección debe cubrir más que dimensiones exteriores. En disipadores, pueden revisarse espesor y separación de aletas, planitud de base y agujeros de montaje. En placas líquidas, pueden importar profundidad de canal, ancho de ranura de sellado, planitud, ajuste de rosca y rugosidad. Si la pieza debe someterse a prueba de fugas tras el montaje, debe indicarse. Si el proveedor solo mecaniza la placa y no la monta ni prueba, el comprador debe saberlo antes de producir.
La limpieza es otro requisito práctico. Canales de fluido y aletas finas pueden atrapar virutas, refrigerante o partículas abrasivas del acabado. Piezas para electrónica, equipos médicos o sistemas de fluido pueden necesitar limpieza especial y embalaje protector. Si no se permiten virutas, rebabas sueltas o residuos visibles, la RFQ debe decirlo. De lo contrario, el proveedor puede aplicar limpieza estándar suficiente para piezas mecánicas pero insuficiente para refrigeración.
Una RFQ completa para una placa de refrigeración o disipador CNC debe incluir archivos STEP o STP, planos 2D, material, cantidad, acabado, planitud, ranuras de sellado, roscas de puertos, inspección de canales, prueba de fugas y embalaje. Marque claramente las caras de contacto térmico y áreas de sellado. Esto ayuda al equipo de mecanizado a cotizar el proceso real, no solo la forma exterior.
