Gewindebohrungen wirken auf einer CNC-Zeichnung wie kleine Details, entscheiden aber oft darüber, ob eine Baugruppe sauber montiert werden kann. Ein zu kurzes Gewinde, eine Bohrung zu nah an der Kante, unklare Angaben oder schwierige Prüfung können Nacharbeit verursachen, selbst wenn der Rest des Frästeils maßhaltig ist. Internationale Einkäufer sollten Gewindeanforderungen vor der RFQ prüfen, damit der Lieferant Bearbeitung, Werkzeuge, Prüfung und Risiko richtig kalkulieren kann.
Zuerst muss der Gewindestandard definiert werden. Metrische Gewinde wie M3, M4, M6 und M8 sind in Automatisierung, Robotik und Vorrichtungen üblich. Zollgewinde können für nordamerikanische Baugruppen erforderlich sein. Rohrgewinde, Feingewinde und spezielle Einsätze brauchen klarere Hinweise, weil sie Werkzeuge und Prüflehren beeinflussen. Die Zeichnung sollte Größe, Steigung, Tiefe, Durchgangs- oder Sackloch sowie Senkung oder Planstufe angeben.
Die Gewindetiefe verdient besondere Aufmerksamkeit. Ein Sackloch braucht zusätzliche Kernlochtiefe hinter der nutzbaren Gewindelänge, weil Gewindebohrer oder Gewindefräser Platz am Grund benötigen. Wenn eine Zeichnung nur M6 x 1.0 angibt, aber keine wirksame Tiefe definiert, wählt der Lieferant möglicherweise eine Standardtiefe, die nicht zum Schraubeneingriff passt. Bei belasteten Verbindungen sollte der Käufer die volle Einschraubtiefe definieren und Material wie Aluminium, Edelstahl, Titan oder Kunststoff bestätigen.
Das Material verändert die Gewindestrategie. Aluminium lässt sich gut schneiden, Gewinde können aber bei wiederholter Montage, hohem Drehmoment oder Vibration ausreißen. Edelstahl ist stärker, belastet Werkzeuge aber mehr und kann zum Fressen neigen. Titan braucht vorsichtige Schnittwerte und gute Spanabfuhr. Technische Kunststoffe benötigen oft mehr Eingriffslänge, weil sie weicher sind. Wenn ein Teil häufig montiert wird, können Gewindeeinsätze besser sein als direkt geschnittene Aluminiumgewinde.

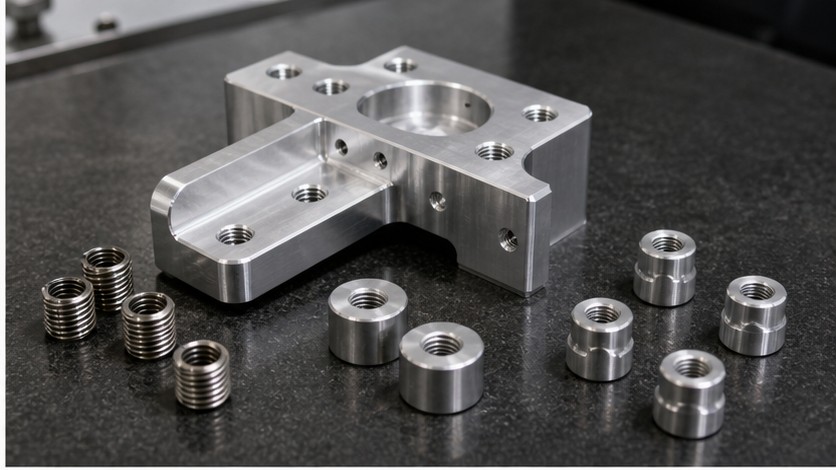

Gewindeeinsätze sind sinnvoll, wenn Festigkeit, Reparierbarkeit oder Verschleißfestigkeit wichtig sind. Sie werden häufig in Aluminiumgehäusen, Vorrichtungsplatten, Roboterteilen und leichten Komponenten mit Stahlschrauben eingesetzt. Wenn Einsätze erforderlich sind, sollte die Zeichnung Typ, Einbautiefe, sperrende oder nicht sperrende Ausführung und Lieferumfang angeben. Ohne klare Notiz enthält das Angebot vielleicht nur Gewindeschneiden, obwohl der Käufer montierte Einsätze erwartet.
Konstrukteure sollten Randabstand und Wandstärke um Gewindebohrungen prüfen. Eine Gewindebohrung zu nah an einer Außenwand kann durchbrechen, sich verformen oder schwaches Material hinterlassen. Ein seitliches Gewinde, das eine andere Bohrung schneidet, kann Grate oder unvollständige Gewindeform erzeugen. Bei kompakten Teilen versteckt das CAD solche Probleme manchmal bis zum Fertigungsstart. Querschnitte und Hinweise zu zulässigen Teilgewinden helfen.
Fasen und Einläufe erleichtern die Montage. Eine kleine Eingangsfase schützt den ersten Gewindegang und hilft der Schraube beim Ansetzen. Ist die Fase zu groß, reduziert sie jedoch die nutzbare Gewindelänge. Senkungen und Planstufen sollten mit Durchmesser, Winkel oder Tiefe definiert werden. Wenn ein Schraubenkopf bündig sitzen muss, sollte die Zeichnung dies exakt zeigen statt nur allgemein zu erwähnen.

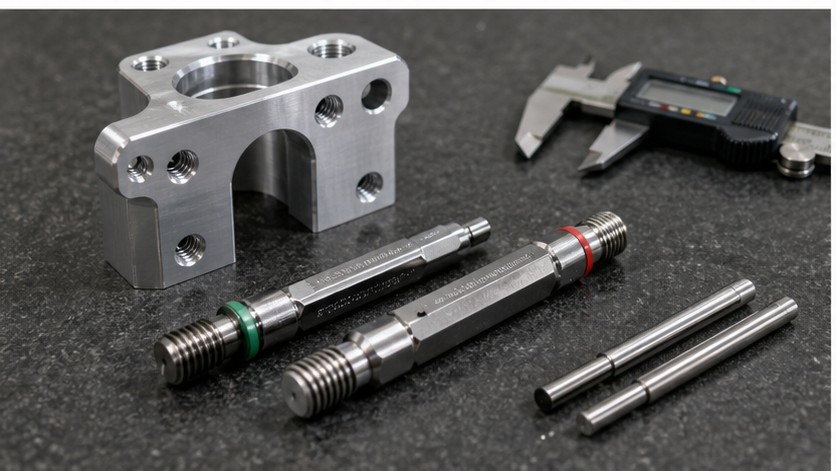

Die Prüfung muss zur Funktion passen. Standard-Gewindebohrungen werden häufig mit Gut/Schlecht-Lehren geprüft. Eine kritische Gewindeposition kann zusätzlich KMG- oder Positionsprüfung zu Bezügen erfordern. Wenn ein Gewinde eine Präzisionsbaugruppe positioniert, sollte der Käufer sowohl Gewindeannahme als auch Bohrungsposition berichten lassen. Nur die Passung zu prüfen reicht nicht immer, denn ein Gewinde kann die Lehre bestehen und trotzdem für die Montage versetzt sein.
Gratkontrolle ist ein weiterer praktischer Punkt. Gewindeschneiden und Gewindefräsen können am Ein- oder Austritt sowie an Schnittstellen Grate erzeugen. Bei Fluidteilen, Medizintechnik, Robotik und optischen Vorrichtungen beeinflussen Grate Dichtung, Sauberkeit oder Montagegefühl. Zeichnungen sollten Entgratanforderungen angeben, wenn Gewinde Taschen, Bohrungen oder innere Kanäle schneiden. Sind in Sacklöchern keine Grate erlaubt, muss der Lieferant Werkzeuge und Reinigung entsprechend planen.
Oberflächenbehandlung kann Gewinde beeinflussen. Eloxieren, Harteloxieren, Galvanisieren und Passivieren können Passung verändern oder Schicht im Loch hinterlassen. Manche Gewinde müssen maskiert werden, andere nach der Beschichtung geschnitten werden, manche erlauben Beschichtung bei passender Toleranz. Käufer sollten definieren, ob Gewindelehren vor oder nach der Oberfläche gelten. Das ist besonders wichtig bei Aluminium mit Harteloxal oder Edelstahlteilen nach Passivierung.
Eine gute RFQ für CNC-Teile mit Gewinden enthält STEP- oder STP-Dateien, 2D-Zeichnungen, Material, Oberfläche, Gewindeangaben, Tiefe, Einsatzanforderungen, Prüfbedarf und Zielmenge. Wenn bestimmte Gewinde für Drehmoment, wiederholte Montage oder Abdichtung kritisch sind, sollten sie klar markiert werden. So kann das Bearbeitungsteam Gewindeschneiden, Gewindefräsen, Einsatzmontage und Prüfung vor dem Angebot planen.
OEMach unterstützt kundenspezifische CNC-Bearbeitung, CNC-Fräsen, CNC-Drehen, 5-Achs-Bearbeitung, Prototypen und Kleinserien für internationale Käufer. Wenn Gewindebohrungen klar definiert sind, werden Angebote genauer und Endteile lassen sich leichter montieren. Das beste Ergebnis ist nicht nur ein sauberes Gewinde, sondern eine zuverlässige Befestigungsfunktion, die mit Material, Oberfläche und Prüfplan zusammenpasst.
