Los agujeros roscados parecen detalles pequeños en un plano CNC, pero a menudo deciden si un conjunto se monta sin problemas. Una rosca demasiado corta, demasiado cerca de un borde, mal especificada o difícil de inspeccionar puede generar retrabajo aunque el resto de la pieza mecanizada sea correcta. Para compradores internacionales, los requisitos de roscas deben revisarse antes de la RFQ para que el proveedor pueda cotizar mecanizado, herramientas, inspección y riesgo de forma precisa.
El primer punto es definir la norma de rosca. Roscas métricas como M3, M4, M6 y M8 son comunes en automatización, robótica y útiles. Las roscas en pulgadas pueden ser necesarias para ensamblajes norteamericanos. Roscas de tubería, roscas finas e insertos especiales requieren notas más claras porque afectan herramientas y galgas de inspección. El plano debe indicar tamaño, paso, profundidad, si el agujero es pasante o ciego, y cualquier avellanado o cajera requerida.

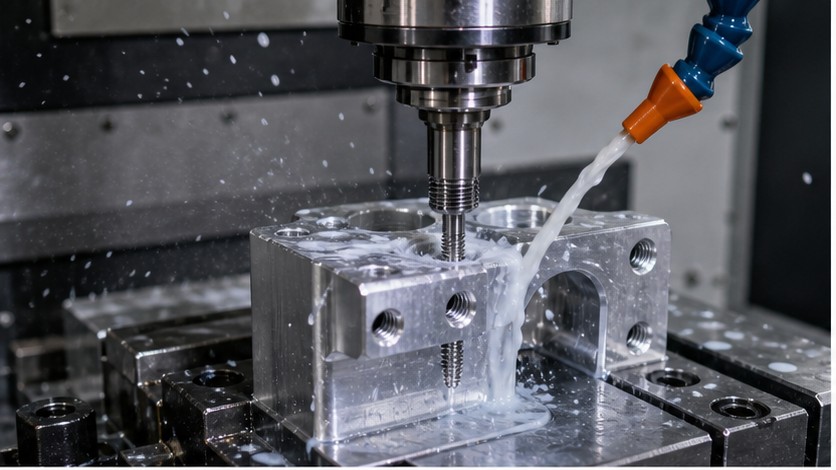

La profundidad de rosca merece atención especial. Un agujero ciego roscado necesita profundidad piloto adicional más allá de la rosca útil porque el macho o la fresa de roscar necesita espacio en el fondo. Si el plano solo dice M6 x 1.0 pero no define profundidad efectiva, el proveedor puede elegir una profundidad estándar que no coincida con el compromiso de tornillo necesario. Para uniones con carga, el comprador debe definir la longitud de rosca completa y confirmar si el material es aluminio, acero inoxidable, titanio o plástico.
El material cambia la estrategia de roscado. El aluminio es fácil de roscar, pero puede desgastarse si hay montaje repetido, alto par o vibración. El acero inoxidable es más resistente, pero exige más a la herramienta y puede presentar gripado. El titanio requiere condiciones cuidadosas y buen control de viruta. Los plásticos técnicos pueden necesitar mayor longitud de enganche porque son más blandos. Si la pieza se desmontará muchas veces, los insertos roscados pueden ser mejor opción que roscar directamente el aluminio.

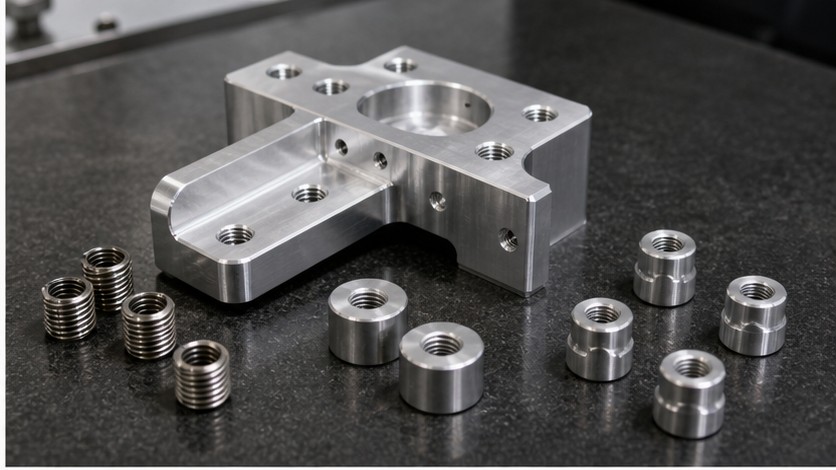

Los insertos roscados son útiles cuando importan resistencia, reparación o resistencia al desgaste. Son comunes en carcasas de aluminio, placas de fijación, piezas robóticas y componentes ligeros con tornillos de acero. Si se requieren insertos, el plano debe indicar tipo, profundidad instalada, versión con bloqueo o sin bloqueo y si el proveedor debe instalarlos o solo mecanizar los agujeros de preparación. Sin notas claras, la cotización puede incluir solo roscado mientras el comprador espera insertos instalados.
Los diseñadores deben revisar distancia al borde y espesor de pared alrededor de los agujeros roscados. Un agujero demasiado cerca de una pared exterior puede romper, deformarse o dejar material débil. Una rosca lateral que cruza otro agujero puede crear rebabas o una forma de rosca incompleta. En piezas compactas, el CAD puede ocultar estos problemas hasta que empieza el mecanizado. Conviene revisar secciones y marcar si una rosca parcial o intersección es aceptable.
Los chaflanes y entradas facilitan el montaje. Un pequeño chaflán de entrada protege la primera rosca y ayuda a iniciar el tornillo. Pero si el chaflán es demasiado grande, reduce la longitud útil de rosca. Cajeras y avellanados deben definirse con diámetro, ángulo o profundidad. Si la cabeza del tornillo debe quedar enrasada, el plano debe mostrarlo con precisión en lugar de depender de una nota general.

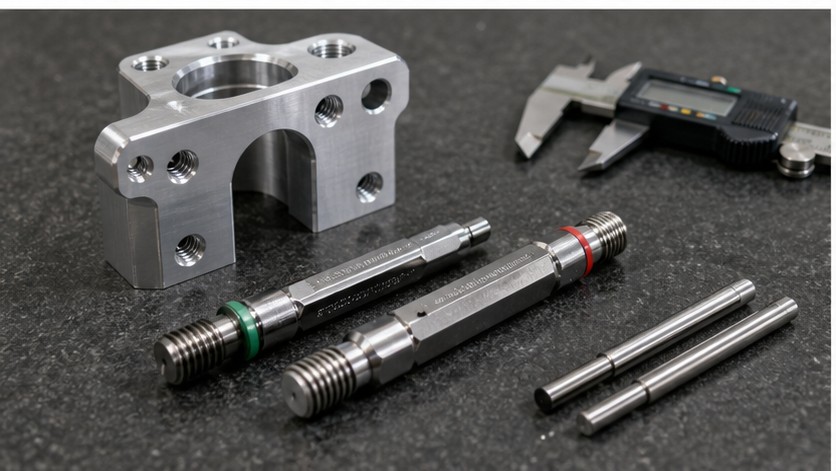

La inspección debe coincidir con la función de la rosca. Los agujeros roscados estándar se verifican normalmente con galgas pasa/no pasa. La posición crítica de una rosca puede requerir CMM o inspección posicional respecto a referencias. Si una rosca posiciona un conjunto de precisión, el comprador puede necesitar reportar tanto aceptación de rosca como posición del agujero. Si solo se verifica el ajuste, la rosca puede pasar la galga pero estar desalineada para el montaje.
El control de rebabas es otro punto práctico. El roscado puede dejar rebabas en entrada, salida o características que se cruzan. En piezas fluídicas, equipos médicos, robótica y útiles ópticos, las rebabas afectan sellado, limpieza o sensación de montaje. Los planos deben especificar desbarbado cuando las roscas intersectan cavidades, agujeros o canales internos. Si no se permiten rebabas dentro de una característica ciega, el proveedor debe planificar herramientas y limpieza.
El acabado superficial puede afectar las roscas. Anodizado, anodizado duro, galvanizado y pasivado pueden cambiar el ajuste o dejar recubrimiento dentro del agujero. Algunas roscas deben enmascararse; otras deben roscarse después del acabado; algunas aceptan recubrimiento si el ajuste lo permite. El comprador debe definir si las galgas se aplican antes o después del acabado. Esto es especialmente importante para piezas de aluminio con anodizado duro o piezas inoxidables pasivadas.

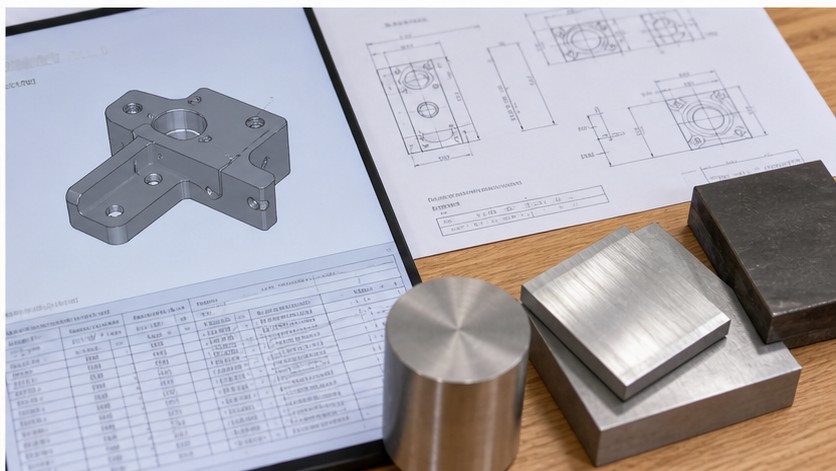

Una buena RFQ para piezas CNC con roscas incluye archivos STEP o STP, planos 2D, material, acabado, llamadas de rosca, profundidad, requisitos de insertos, inspección y cantidad objetivo. Si ciertas roscas son críticas para par, montaje repetido o sellado, deben marcarse claramente. Así el equipo de mecanizado puede elegir roscado, fresado de rosca, instalación de insertos e inspección antes de cotizar.
OEMach ofrece mecanizado CNC a medida, fresado CNC, torneado CNC, mecanizado de 5 ejes, prototipos y producción de bajo volumen para compradores internacionales. Cuando los requisitos de agujeros roscados se definen claramente, las cotizaciones son más precisas y las piezas finales se ensamblan mejor. El mejor resultado no es solo una rosca limpia, sino una función de fijación fiable que trabaja con el material, el acabado y el plan de inspección.
