Bei kundenspezifisch CNC-gefertigten Teilen wird die Prüfung oft als letzter Schritt betrachtet. Tatsächlich sollten Prüfanforderungen bereits vor der Angebotserstellung besprochen werden. Ein Lieferant kann dasselbe Teil mit unterschiedlichem Prüfaufwand, unterschiedlicher Dokumentation und verschiedenen Berichten herstellen. Wenn die RFQ nicht definiert, was geprüft werden muss, wirkt das Angebot zunächst günstig, kann später aber Verzögerungen, Zusatzkosten oder Unsicherheit bei der Wareneingangsprüfung verursachen.
Eine klare Prüfanforderung hilft beiden Seiten. Der Käufer erhält Teile mit den richtigen Nachweisen für Montage, Validierung oder Produktionsfreigabe. Der Lieferant versteht, welche Merkmale kritisch sind, welche Messmittel benötigt werden und wie viel Zeit im Fertigungsplan enthalten sein muss. Für internationale Engineering-Einkäufer ist diese Klarheit besonders wichtig, weil Rückfragen über Zeitzonen hinweg Projekte verlangsamen können.
Zuerst sollte der Prüfumfang definiert werden. Nicht jedes Maß auf einer Zeichnung braucht einen vollständigen Bericht. Ein einfacher Halter mit Durchgangsbohrungen benötigt möglicherweise nur Grundprüfungen. Ein Robotergehäuse, Medizintechnikteil, Luftfahrtvorrichtung oder Dichtbauteil kann dagegen einen umfassenderen Maßbericht erfordern. Käufer sollten funktionskritische Maße, Bezugsflächen, Gewinde, Lagersitze, Ebenheit, Rechtwinkligkeit, Positionstoleranzen und Rauheitsangaben markieren, die Montage oder Leistung beeinflussen.
Eine 2D-Zeichnung bleibt wichtig, auch wenn eine STEP-Datei geliefert wird. Das 3D-Modell definiert die Geometrie, doch die Zeichnung erklärt Toleranzen, Bezugssystem, Gewinde, Oberflächen, Beschichtungshinweise und Prüfanforderungen. Ohne 2D-Zeichnung kalkuliert der Lieferant oft mit allgemeinen Toleranzannahmen. Das kann für frühe Prototypen ausreichen, ist aber riskant bei Teilen, die mit Wellen, Lagern, Dichtungen oder präzisen Montageflächen zusammenpassen müssen.

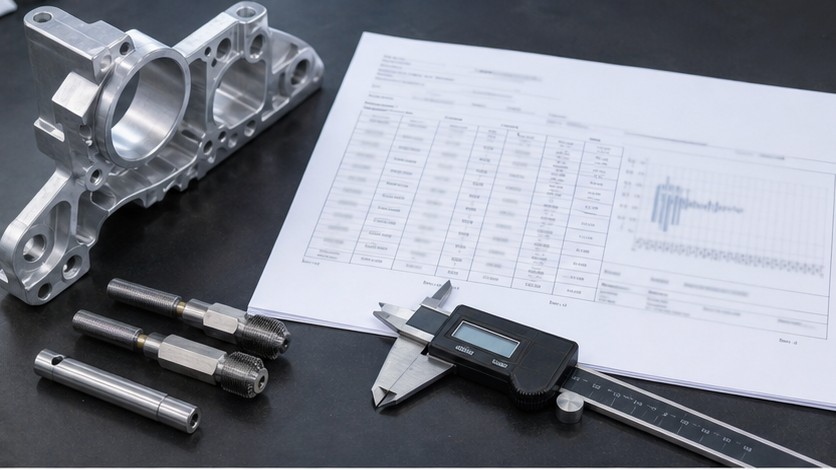

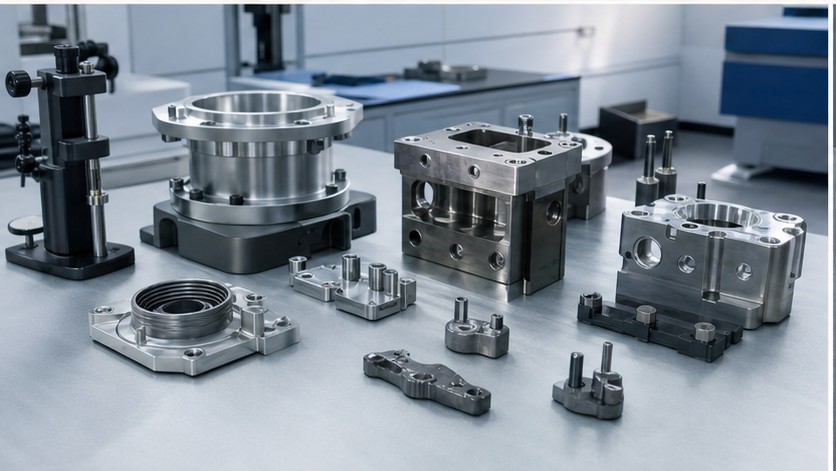

Auch die Art des Berichts sollte festgelegt werden. Ein einfacher Prüfbericht kann einige Schlüsselmaße enthalten, die mit Messschieber, Höhenmessgerät, Gewindelehren oder Grenzlehren geprüft wurden. Ein KMG-Bericht eignet sich besser für komplexe Geometrien, wahre Position, Beziehungen zwischen mehreren Flächen und enge Bezugstoleranzen. Eine Erstmusterprüfung, oft FAI genannt, ist sinnvoll, wenn ein Teil vom Prototyp zur Kleinserie wechselt oder wenn der Käufer vor wiederholten Bestellungen nachweisen muss, dass der Prozess die Zeichnung erfüllt.
Die Prüfmethode muss zur Toleranz passen. Ein grobes Außenmaß kann mit dem Messschieber geprüft werden. Eine Präzisionsbohrung benötigt möglicherweise Innenmessgerät oder KMG. Ein Gewinde braucht eine Gut/Schlecht-Lehre. Ebenheit und Rechtwinkligkeit können Höhenmessgerät, Granitplatte oder KMG-Aufbau erfordern. Oberflächenrauheit benötigt ein Rauheitsmessgerät, keine Sichtprüfung. Wenn enge Toleranzen angegeben sind, müssen Messmittel und Methode sie zuverlässig erfassen können.
Bezugskontrolle ist eine häufige Quelle von Missverständnissen. Eine Zeichnung kann Datum A, B und C definieren, doch wenn die RFQ nicht hervorhebt, welches Bezugssystem relevant ist, kann die Prüfung unterschiedlich interpretiert werden. Bei einem bearbeiteten Gehäuse kann die Montagefläche Datum A sein, eine zentrale Bohrung Datum B und eine Passbohrung Datum C. Dasselbe Teil von einem anderen Bezug aus zu messen, kann andere Ergebnisse liefern. Eine gute RFQ markiert die Bezugsflächen und kritischen Beziehungen klar.
Oberfläche und Beschichtung beeinflussen ebenfalls die Prüfung. Eloxieren, Harteloxieren, Galvanisieren, Passivieren, Strahlen und Polieren können Optik, Schichtdicke oder Funktionsmaße verändern. Wenn eine Bohrung, ein Gewinde oder eine elektrische Kontaktfläche unbeschichtet bleiben muss, sollte die Zeichnung dies sagen. Wenn Maße nach der Beschichtung gelten, muss das ebenfalls definiert sein. Sonst prüft der Lieferant möglicherweise vor der Oberfläche, während der Käufer Endprüfung erwartet.
Auch Materialdokumente sollten früh geklärt werden. Manche Projekte benötigen nur eine einfache Materialbestätigung. Andere verlangen Materialzeugnisse, RoHS- oder REACH-Erklärungen, Wärmebehandlungsnachweise oder Beschichtungszertifikate. Wenn Zertifikate erforderlich sind, sollten sie in der RFQ stehen. So wird vermieden, dass Teile fertig sind, aber die geforderten Dokumente aus der Materialquelle nicht verfügbar sind.
Die Stichprobenmenge sollte realistisch sein. Bei Prototypen kann der Käufer jedes Teil prüfen lassen. Bei Kleinserien reicht oft Erstmuster plus Stichprobe. Bei Produktionsläufen können Käufer und Lieferant einen Stichprobenplan für kritische und nicht kritische Merkmale vereinbaren. Der richtige Plan hängt von Risiko, Menge, Toleranzniveau und Anwendung ab. Ein vollständiger Bericht für jedes Maß an jedem Teil kann Kosten und Lieferzeit erhöhen, daher sollte der Umfang praktisch bleiben.
Verpackung und Kennzeichnung gehören zur Qualitätskette. Präzisionsteile können die Prüfung bestehen und beim Transport trotzdem beschädigt werden, wenn Kanten, Sichtflächen oder Gewinde nicht geschützt sind. Wenn Einzelverpackung, Trays, Korrosionsschutz, Gewindeschutz oder Etiketten nach Zeichnungsnummer und Revision benötigt werden, gehören diese Angaben vor Produktionsstart in die Anfrage. Gute Verpackung reduziert Wareneingangsprobleme und verhindert Verwechslungen in der Montage.
Eine starke RFQ für CNC-Bearbeitung enthält STEP- oder STP-Datei, 2D-Zeichnung, Werkstoff, Menge, Oberfläche, Toleranzhinweise, Prüfberichtanforderungen, benötigte Zertifikate und Zieltermin. Wenn der Käufer kritische Maße kennt, sollten sie klar markiert werden. So kann der Lieferant nicht nur Bearbeitungszeit kalkulieren, sondern auch Prüfzeit, Vorrichtungsbedarf und Dokumentationsaufwand.
OEMach unterstützt kundenspezifische CNC-Bearbeitung, CNC-Fräsen, CNC-Drehen, 5-Achs-Bearbeitung, Prototypen und Kleinserien für internationale Engineering-Einkäufer. Wenn Prüfanforderungen vor der Angebotserstellung definiert sind, wird die Fertigungsroute klarer und die Endteile lassen sich leichter freigeben. Das Ergebnis sind weniger Überraschungen, schnellere Kommunikation und ein zuverlässigerer Weg von der Zeichnung zum einsatzfähigen Teil.
