En piezas mecanizadas CNC a medida, la inspección suele verse como el último paso. En realidad, los requisitos de inspección deben aclararse antes de cotizar. Un proveedor puede fabricar la misma pieza con distintos niveles de control, documentación e informes. Si la RFQ no define qué debe verificarse, la cotización puede parecer atractiva al principio, pero después generar retrasos, costes adicionales o dudas durante el control de calidad de entrada.
Una solicitud de inspección clara ayuda a ambas partes. El comprador recibe piezas con la evidencia adecuada para montaje, validación o liberación de producción. El proveedor entiende qué características son críticas, qué instrumentos se necesitan y cuánto tiempo debe incluirse en el plan de fabricación. Para compradores internacionales, esta claridad es especialmente importante porque las preguntas entre zonas horarias pueden ralentizar el proyecto.
El primer punto es definir el alcance de inspección. No todas las cotas de un plano necesitan un informe completo. Un soporte sencillo con agujeros de holgura quizá solo requiera controles básicos. Una carcasa robótica, un componente médico, un útil aeroespacial o una pieza de sellado puede necesitar un informe dimensional más completo. El comprador debe identificar dimensiones críticas para la función, superficies de referencia, roscas, ajustes de rodamientos, planitud, perpendicularidad, tolerancia de posición y notas de rugosidad que afecten el montaje o el rendimiento.
El plano 2D sigue siendo importante aunque se entregue un archivo STEP. El modelo 3D define la geometría, pero el plano explica tolerancias, estructura de referencias, roscas, acabado superficial, notas de recubrimiento y requisitos de inspección. Si no hay plano 2D, el proveedor puede cotizar usando tolerancias generales asumidas. Esto puede servir para prototipos tempranos, pero es arriesgado para piezas que deben encajar con ejes, rodamientos, juntas o superficies de montaje precisas.

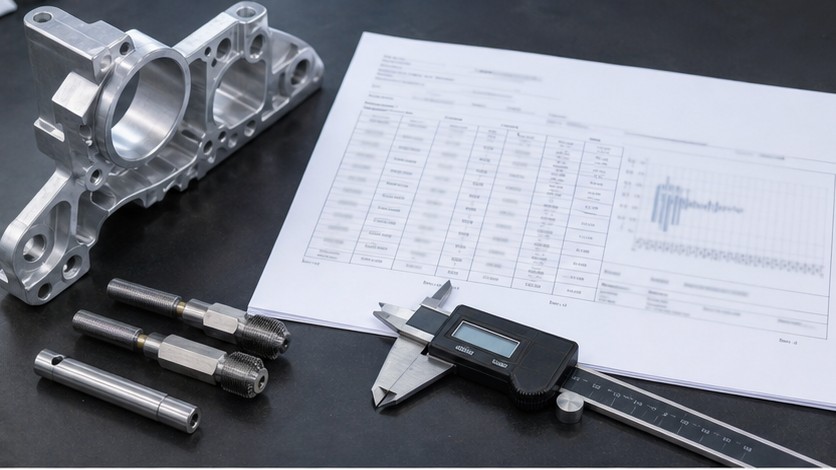

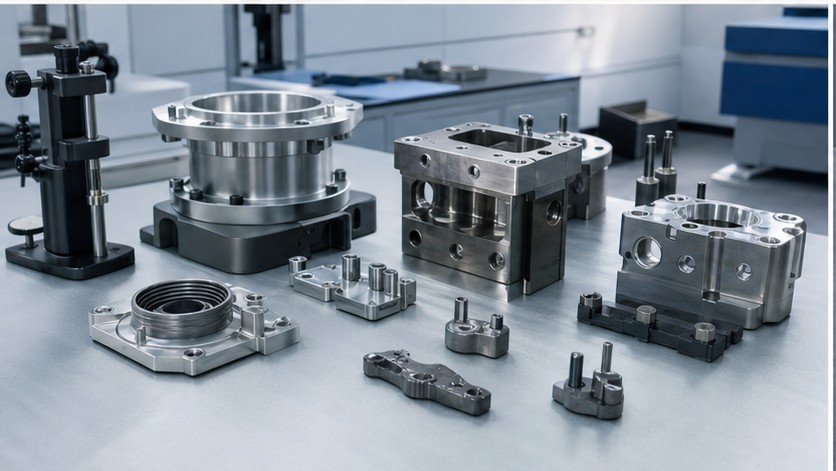

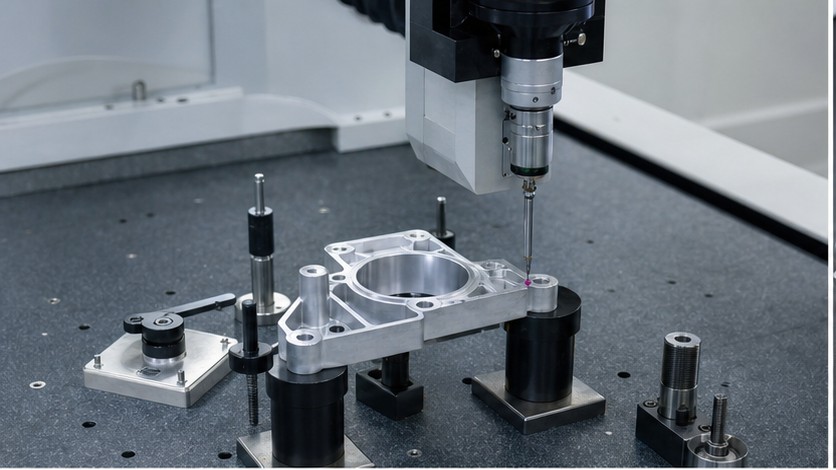

También conviene decidir qué tipo de informe se necesita. Un informe simple puede listar varias dimensiones clave medidas con calibres, galgas de altura, galgas de rosca o calibres pasa/no pasa. Un informe CMM es más adecuado para geometrías complejas, posición verdadera, relaciones entre varias caras y tolerancias basadas en referencias. La inspección de primera pieza, o FAI, es útil cuando una pieza pasa de prototipo a serie pequeña o cuando se necesita evidencia de que el proceso cumple el plano antes de pedidos repetidos.
El método de inspección debe coincidir con la tolerancia. Una dimensión exterior amplia puede medirse con calibre. Un agujero de precisión puede requerir alesómetro o CMM. Una rosca puede necesitar galga pasa/no pasa. La planitud y perpendicularidad pueden requerir galga de altura, mesa de granito o CMM. La rugosidad superficial requiere rugosímetro, no juicio visual. Cuando el plano especifica tolerancias estrictas, el equipo y el método deben ser capaces de medirlas de forma fiable.
El control de referencias es una fuente frecuente de malentendidos. Un plano puede definir datum A, B y C, pero si la RFQ no destaca qué esquema importa, la inspección puede interpretarse de otra forma. En una carcasa mecanizada, la cara de montaje puede ser datum A, un agujero central datum B y un agujero de posicionamiento datum C. Medir la misma pieza desde otra referencia puede dar otro resultado. Una buena RFQ debe marcar claramente las superficies de referencia y relaciones críticas que deben reportarse.
El acabado superficial y el recubrimiento también afectan la inspección. Anodizado, anodizado duro, galvanizado, pasivado, granallado y pulido pueden cambiar apariencia, espesor o dimensiones funcionales. Si un agujero, rosca o superficie de contacto eléctrico debe quedar sin recubrimiento, el plano debe indicarlo. Si las dimensiones se exigen después del acabado, también debe definirse. De lo contrario, el proveedor puede inspeccionar antes del acabado mientras el comprador espera inspección final.
La documentación del material es otro punto que debe acordarse pronto. Algunos proyectos solo necesitan confirmación comercial del material. Otros requieren certificados de material, declaraciones RoHS o REACH, registros de tratamiento térmico o certificados de recubrimiento. Si los certificados son obligatorios, deben listarse en la RFQ. Así se evita terminar las piezas y descubrir que los documentos requeridos no están disponibles desde el origen del material.
La cantidad de muestreo debe ser realista. En prototipos, el comprador puede pedir inspección de cada pieza. En series pequeñas, una primera pieza más muestreo puede ser suficiente. En producción, comprador y proveedor pueden acordar un plan de muestreo para características críticas y no críticas. El plan correcto depende del riesgo de la pieza, cantidad, tolerancias y aplicación. Exigir informe completo de cada cota en cada pieza puede añadir coste y plazo, por lo que el alcance debe ser práctico.
El embalaje y etiquetado forman parte de la cadena de calidad. Las piezas de precisión pueden aprobar la inspección y aun así dañarse durante el transporte si no se protegen aristas, superficies cosméticas o roscas. Si las piezas necesitan envoltura individual, bandejas, protección anticorrosiva, protectores de rosca o etiquetas por número de plano y revisión, estos detalles deben incluirse antes de producir. Un buen embalaje reduce problemas de inspección de entrada y evita confusiones en montaje.
Una RFQ sólida para mecanizado CNC debe incluir archivo STEP o STP, plano 2D, grado de material, cantidad, acabado superficial, notas de tolerancia, requisitos de informe de inspección, certificados necesarios y fecha objetivo. Si el comprador conoce las dimensiones críticas, deben marcarse claramente. Esto permite al proveedor cotizar no solo el tiempo de mecanizado, sino también el tiempo de inspección, necesidades de útiles y trabajo documental.
OEMach ofrece mecanizado CNC a medida, fresado CNC, torneado CNC, mecanizado de 5 ejes, prototipos y producción en series pequeñas para compradores internacionales. Cuando los requisitos de inspección se definen antes de cotizar, la ruta de fabricación es más clara y las piezas finales son más fáciles de aprobar. El resultado son menos sorpresas, comunicación más rápida y un camino más fiable desde el plano hasta piezas utilizables.
