Für viele internationale Engineering-Einkäufer wird 5-Achs-CNC-Bearbeitung wichtig, wenn ein Teil mehrere schräge Flächen, tiefe Taschen, enge Positionstoleranzen oder Merkmale besitzt, die sich mit nur einer oder zwei Aufspannungen nicht effizient bearbeiten lassen. Typische Beispiele sind Roboter-Gelenkgehäuse, Automatisierungshalter, Vorrichtungen für die Luft- und Raumfahrt, Aufnahmen für Medizingeräte und kompakte Strukturteile aus Aluminium. Im 3D-Modell wirken solche Teile oft einfach, doch das eigentliche Fertigungsrisiko liegt in Wandstärken, Bezugsflächen, Spannzugang, Werkzeugauskragung und Prüfanforderungen.
Ein stabiler 5-Achs-Prozess beginnt, bevor die Maschine startet. Er beginnt mit einer sauberen Konstruktionsprüfung. Die erste Frage lautet, ob das Teil wirklich 5-Achs-Bearbeitung benötigt. Manche Komponenten lassen sich kostengünstiger mit 3-Achs- oder 4-Achs-Fräsen herstellen, wenn die Geometrie praktikable Umspannungen erlaubt. Enthält das Teil jedoch schräge Bohrungen, gekrümmte Flächen, Seitenmerkmale, mehrere kritische Ebenen oder schwer zugängliche Hinterschnitte, kann 5-Achs-Bearbeitung die Anzahl der Aufspannungen reduzieren und die Lagebeziehung zwischen Merkmalen verbessern. Weniger Aufspannungen bedeuten meist weniger aufsummierte Bezugsfehler, was bei Gehäusen, Haltern und Präzisionsbaugruppen besonders wichtig ist.
Auch die Materialwahl ist ein früher Faktor. Aluminium 6061 wird häufig eingesetzt, weil es gut zerspanbar ist, eine gute Stabilität bietet und gängige Oberflächen wie Eloxieren unterstützt. Aluminium 7075 bietet höhere Festigkeit, erfordert aber oft eine vorsichtigere Bearbeitungsstrategie und bessere Spannungssteuerung, besonders bei dünnwandigen oder stark ausgeräumten Teilen. Wird das Teil in Robotik, Automatisierung oder Leichtbauvorrichtungen eingesetzt, sollte der Käufer klären, ob Festigkeit, Gewicht, optische Anforderungen oder Maßstabilität Vorrang haben. Das hilft dem Lieferanten bei Rohmaterialgröße, Bearbeitungsfolge und Aufmaßplanung.
Die Geometrie beeinflusst die Stabilität direkt. Dünne Wände, lange Rippen und tiefe Taschen können während des Schnitts schwingen oder sich verformen. Ein Gehäuse, bei dem auf einer Seite viel Material entfernt wird, kann innere Spannungen freisetzen und sich nach dem Schruppen leicht verziehen. Deshalb werden komplexe Aluminiumteile normalerweise nicht in einem aggressiven Arbeitsgang fertig bearbeitet. Sicherer ist eine Route aus Schruppen, bei Bedarf Stabilisierung oder Ruhezeit, Vorschlichten und anschließendem Schlichten, nachdem sich die Form beruhigt hat. Das ist besonders wichtig, wenn Zeichnungen Ebenheit, Rechtwinkligkeit oder enge Bohrungspositionen verlangen.
Die Spanntechnik ist oft der stille Grund für Erfolg oder Probleme. Eine 5-Achs-Maschine bietet mehr Werkzeugzugang, dennoch braucht das Teil eine sichere und wiederholbare Aufspannung. Die Vorrichtung muss halten, ohne kritische Werkzeugwege zu blockieren, und darf dünne oder sichtbare Flächen nicht verformen. Für Prototypen reichen weiche Backen oder modulare Spannsysteme oft aus. Für Kleinserien kann eine spezielle Vorrichtung die Wiederholgenauigkeit verbessern und Prüfstreuung reduzieren. Einkäufer sollten eine gute Vorrichtung nicht nur als Kostenposition sehen, sondern als Teil des Qualitätsplans.
Auch die Werkzeugauskragung verdient Aufmerksamkeit. Tiefe Taschen und enge Ecken erfordern manchmal lange Werkzeuge, doch lange Werkzeuge sind weniger steif und anfälliger für Rattern. Enthält eine Konstruktion scharfe Innenecken, steigen Bearbeitungszeit und Risiko, weil sehr kleine Fräser nötig sein können. Sinnvolle Innenradien verbessern Werkzeugsteifigkeit, Oberfläche und Kosten. Wenn möglich, sollten Merkmale vermieden werden, bei denen Werkzeuge tief in schmalen Nuten schneiden müssen. Eine kleine Konstruktionsänderung kann den Unterschied zwischen einem stabilen und einem schwierigen Prozess ausmachen.
Toleranzen sollten gezielt eingesetzt werden. Nicht jedes Maß muss eng toleriert sein. Ein häufiger Fehler in RFQ-Zeichnungen ist, enge Allgemeintoleranzen über das gesamte Teil zu legen, obwohl nur wenige Schnittstellen wirklich kritisch sind. Das erhöht Kosten und Prüfaufwand, ohne die Funktion zu verbessern. Bei 5-Achs-Aluminiumteilen sollten kritische Montagebohrungen, Lagersitze, Dichtflächen, Bezugsflächen und Montageinterfaces klar markiert werden. Nicht kritische Sicht- oder Freigangsbereiche können Standardtoleranzen verwenden. Eine klare Toleranzstrategie hilft dem Lieferanten, Bearbeitung und Prüfung dort zu konzentrieren, wo es zählt.
Die Oberfläche sollte ebenfalls früh geprüft werden. Ein bearbeitetes Teil kann Glasperlenstrahlen, Eloxieren, Harteloxieren, Chromatieren, Polieren oder gar keine zusätzliche Oberfläche benötigen. Jede Oberfläche beeinflusst Optik, Schichtdicke und manchmal auch Maße. Eloxieren kann zum Beispiel Bohrungsgrößen leicht verändern, und Harteloxieren kann spezielles Aufmaß auf Funktionsflächen erfordern. Sichtflächen sollten in der Zeichnung markiert werden. Wenn bestimmte Bohrungen leitfähig bleiben oder frei von Beschichtung sein müssen, gehören diese Hinweise ebenfalls vor der Anfrage in die Unterlagen.

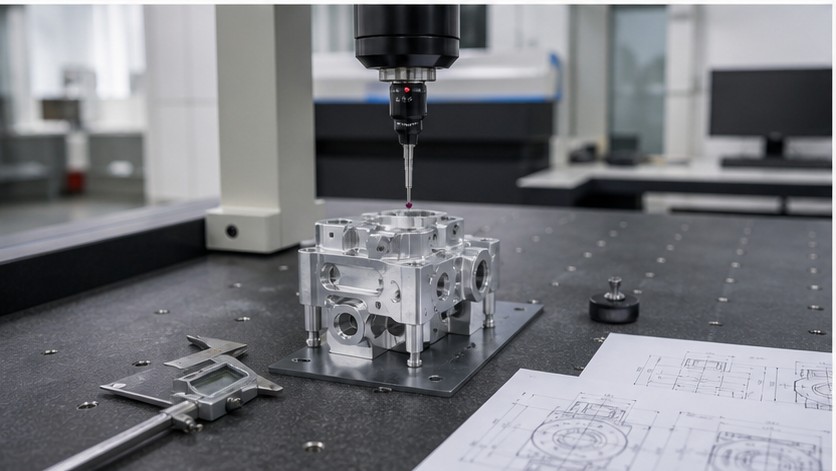

Die Prüfplanung ist Teil des Fertigungsprozesses, kein nachgelagerter Gedanke. Komplexe 5-Achs-Teile benötigen häufig KMG-Prüfung, Höhenmessung, Gewindelehren, Grenzlehren oder Rauheitsmessung. Wenn der Käufer einen Maßbericht, Materialzeugnis, Erstmusterprüfung oder besondere Verpackung benötigt, sollte dies in der RFQ stehen. Ohne diese Information kalkuliert der Lieferant möglicherweise nur die Bearbeitung und entdeckt später zusätzliche Prüf- oder Dokumentationsanforderungen. Ein klarer Prüfumfang vermeidet Verzögerungen.
Für internationale Käufer ist die Qualität der Kommunikation besonders wichtig, weil der Lieferant nicht immer sofort Rückfragen stellen kann. Ein gutes RFQ-Paket enthält STEP- oder STP-Dateien, 2D-Zeichnungen, Werkstoff, Menge, Oberfläche, Toleranzhinweise, Prüfanforderungen und Zieltermin. Wenn das Teil zu einer Baugruppe gehört, ist es hilfreich zu erklären, welche Flächen mit anderen Komponenten verbunden sind und welche Merkmale funktionskritisch sind. So kann das Bearbeitungsteam Risiken aus Engineering-Sicht bewerten, nicht nur nach der äußeren Form.
Kostenkontrolle bedeutet nicht immer, die billigste Bearbeitungsroute zu wählen. Ein sehr niedriger Preis kann Vorrichtungsaufwand, Prüfzeit, Materialstabilität oder Oberflächenrisiko übersehen. Besser ist es, vor der Produktion DFM-Feedback anzufordern. Der Lieferant kann empfehlen, einen Innenradius zu vergrößern, eine nicht kritische Toleranz zu entspannen, eine scharfe Ecke zu ändern, Wandstärke anzupassen oder ein Merkmal in eine Nebenoperation zu legen. Solche Änderungen können Kosten senken und Qualität verbessern.

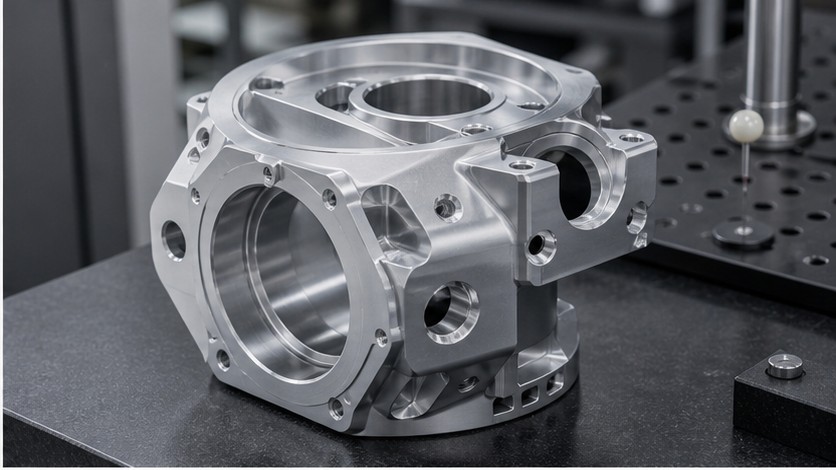

5-Achs-CNC-Bearbeitung ist leistungsfähig, aber keine Magie. Die besten Ergebnisse entstehen, wenn Konstruktionsabsicht, Materialverhalten, Spannstrategie, Werkzeugzugang und Prüfmethode zusammenpassen. Bei komplexen Aluminiumteilen, besonders Robotergehäusen, Automatisierungskomponenten und Präzisionshaltern, geht es nicht nur darum, die Form herzustellen. Ziel ist es, kritische Merkmale stabil, wiederholbar und prüfbar zu halten.
OEMach unterstützt kundenspezifische CNC-Bearbeitung, 5-Achs-Bearbeitung, CNC-Fräsen, CNC-Drehen, Rapid Prototyping und Kleinserienfertigung für internationale Engineering-Einkäufer. Wenn Sie Zeichnungen für ein komplexes Aluminiumteil senden, fügen Sie 3D-Modell, 2D-Zeichnung, Material, Oberfläche, Menge und Toleranzhinweise bei. Ein vollständiges RFQ-Paket ermöglicht die Prüfung von Fertigbarkeit, Spannkonzept, Kostentreibern und Prüfumfang vor Produktionsstart.
