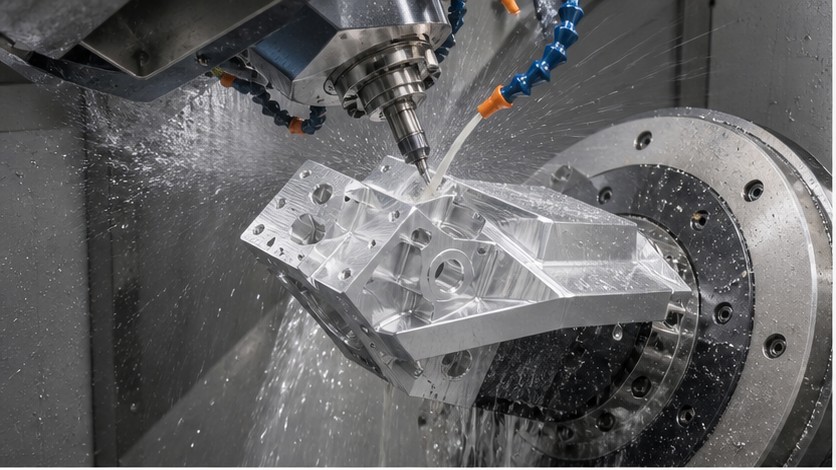

Para muchos compradores internacionales de ingeniería, el mecanizado CNC de 5 ejes se vuelve importante cuando una pieza tiene varias caras inclinadas, cavidades profundas, tolerancias de posición exigentes o detalles que no se pueden mecanizar de forma eficiente con solo una o dos sujeciones. Los ejemplos habituales incluyen carcasas de juntas robóticas, soportes de automatización, utillajes aeroespaciales, bases para equipos médicos y componentes estructurales compactos de aluminio. Estas piezas pueden parecer sencillas en el modelo 3D, pero el riesgo real de fabricación suele estar en el espesor de pared, el control de referencias, el acceso de sujeción, el alcance de la herramienta y los requisitos de inspección.
Un proyecto estable de mecanizado de 5 ejes empieza antes de encender la máquina. Empieza con una revisión clara del diseño. La primera pregunta es si la pieza realmente necesita mecanizado de 5 ejes. Algunos componentes pueden fabricarse con fresado de 3 o 4 ejes a menor coste si la geometría permite reamarrar la pieza de forma práctica. Sin embargo, cuando la pieza incluye agujeros inclinados, superficies curvas, detalles laterales, varias caras críticas o socavados difíciles, el mecanizado de 5 ejes puede reducir cambios de preparación y mejorar la relación entre características. Menos preparaciones suelen significar menos errores acumulados de referencia, algo valioso en carcasas, soportes y ensamblajes de precisión.
La selección del material es otro factor temprano. El aluminio 6061 se utiliza mucho porque se mecaniza bien, ofrece buena estabilidad y admite acabados comunes como el anodizado. El aluminio 7075 ofrece mayor resistencia, pero puede requerir una estrategia de mecanizado y control de tensiones más cuidadosa, especialmente en piezas con paredes delgadas o grandes vaciados. Si la pieza se usa en robótica, automatización o utillajes ligeros, el comprador debe confirmar si la prioridad principal es resistencia, peso, apariencia cosmética o estabilidad dimensional. Esto ayuda al proveedor a elegir el tamaño de material, la secuencia de mecanizado y el margen para acabado.
La geometría de la pieza afecta directamente a la estabilidad. Las paredes delgadas, nervios largos y cavidades profundas pueden vibrar o deformarse durante el corte. Una carcasa con gran eliminación de material en un lado puede liberar tensiones internas y desplazarse ligeramente después del desbaste. Por eso, las piezas complejas de aluminio normalmente no se mecanizan en una sola operación agresiva. Una ruta más segura es desbaste, alivio o tiempo de estabilización cuando sea necesario, semidesbaste y acabado final después de que la forma se haya estabilizado. Esto es especialmente importante cuando el plano exige planitud, perpendicularidad o posición de agujeros ajustada.
La sujeción suele ser una razón silenciosa detrás del éxito o el fallo de un proyecto. Una máquina de 5 ejes ofrece más acceso de herramienta, pero la pieza todavía necesita una fijación segura y repetible. El útil debe sujetar sin bloquear trayectorias críticas y sin deformar superficies delgadas o cosméticas. Para prototipos, unas mordazas blandas o un sistema modular pueden ser suficientes. Para series pequeñas, un útil dedicado puede mejorar la repetibilidad y reducir la variación de inspección. El comprador debe entender que un buen útil no es solo un coste: forma parte del plan de calidad.
El alcance de la herramienta también requiere atención. Cavidades profundas y esquinas estrechas pueden exigir herramientas largas, pero las herramientas largas son menos rígidas y más sensibles a vibraciones. Si el diseño tiene esquinas internas vivas, el tiempo y el riesgo aumentan porque pueden requerirse fresas muy pequeñas. Añadir radios internos razonables mejora la rigidez de la herramienta, la calidad superficial y el coste. Siempre que sea posible, conviene evitar detalles que obliguen a cortar a gran profundidad dentro de ranuras estrechas. Un pequeño cambio de diseño puede marcar la diferencia entre un proceso estable y uno difícil.
Las tolerancias deben aplicarse con cuidado. No todas las cotas necesitan ser estrictas. Un error frecuente en planos RFQ es aplicar tolerancias generales ajustadas a toda la pieza cuando solo unas pocas interfaces son realmente críticas. Esto aumenta coste y tiempo de inspección sin mejorar la función. En piezas de aluminio de 5 ejes, el comprador debe marcar claramente agujeros de montaje críticos, alojamientos de rodamientos, caras de sellado, superficies de referencia e interfaces de ensamblaje. Las zonas cosméticas o de holgura pueden usar tolerancias estándar. Una estrategia clara permite concentrar el esfuerzo de mecanizado e inspección donde importa.
El acabado superficial también debe revisarse al inicio. Una pieza mecanizada puede necesitar granallado, anodizado, anodizado duro, conversión química, pulido o ningún acabado adicional. Cada acabado afecta la apariencia, el espesor y a veces las dimensiones. Por ejemplo, el anodizado puede modificar ligeramente el tamaño de los agujeros, y el anodizado duro puede requerir margen especial en superficies funcionales. Si hay caras cosméticas, deben indicarse en el plano. Si ciertos agujeros deben quedar conductivos o libres de recubrimiento, esas notas también deben incluirse antes de cotizar.

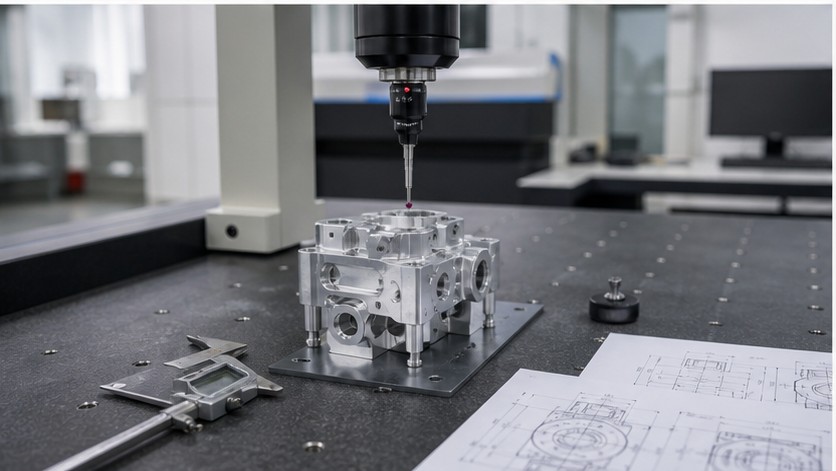

La planificación de inspección forma parte del proceso de fabricación, no es un paso posterior. Las piezas complejas de 5 ejes suelen requerir inspección CMM, medición con calibre de altura, galgas de rosca, calibres pasa/no pasa o medición de rugosidad. Si el comprador necesita informe dimensional, certificado de material, inspección de primera pieza o embalaje especial, debe indicarlo en la RFQ. Sin esta información, el proveedor puede cotizar solo el coste de mecanizado y descubrir después requisitos adicionales de inspección o documentación. Definir el alcance de inspección ayuda a evitar retrasos.
Para compradores internacionales, la calidad de la comunicación es especialmente importante porque el proveedor no siempre puede hacer preguntas en tiempo real. Un paquete RFQ sólido debe incluir archivos STEP o STP, planos 2D, grado de material, cantidad, acabado superficial, notas de tolerancia, requisitos de inspección y fecha objetivo. Si la pieza forma parte de un conjunto, conviene explicar qué caras conectan con otros componentes y qué detalles son críticos para la función. Así el equipo de mecanizado puede revisar el riesgo desde una perspectiva de ingeniería, no solo desde la forma geométrica.
Controlar el coste no siempre significa elegir la ruta más barata. Una cotización muy baja puede ignorar diseño de útil, tiempo de inspección, estabilidad del material o riesgo del acabado. Un enfoque mejor es pedir retroalimentación DFM antes de producir. El proveedor puede recomendar aumentar un radio interno, relajar una tolerancia no crítica, modificar una esquina viva, ajustar espesor de pared o separar una operación secundaria. Estos cambios pueden reducir coste y mejorar calidad al mismo tiempo.

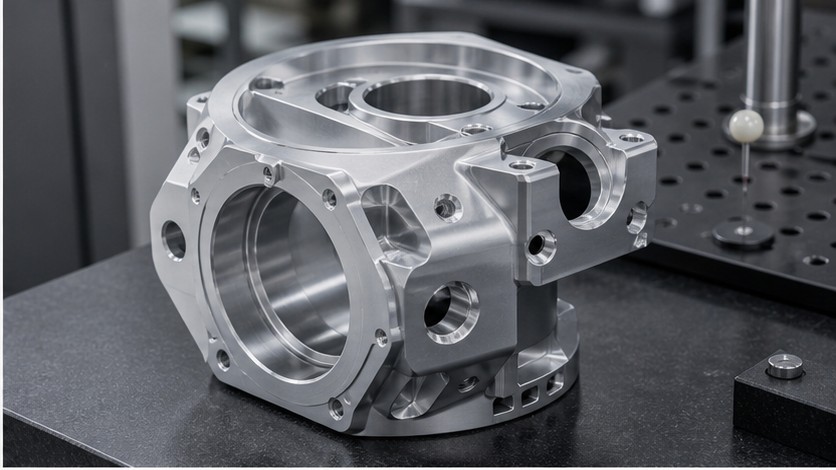

El mecanizado CNC de 5 ejes es potente, pero no es magia. Los mejores resultados llegan cuando la intención de diseño, el comportamiento del material, la estrategia de sujeción, el acceso de herramienta y el método de inspección trabajan juntos. En piezas complejas de aluminio, especialmente carcasas robóticas, componentes de automatización y soportes de precisión, el objetivo no es solo fabricar la forma. El objetivo es mantener las características críticas estables, repetibles e inspeccionables.
OEMach ofrece mecanizado CNC a medida, mecanizado de 5 ejes, fresado CNC, torneado CNC, prototipado rápido y producción en series pequeñas para compradores internacionales de ingeniería. Al enviar planos para una pieza compleja de aluminio, incluya el modelo 3D, plano 2D, material, acabado, cantidad y notas de tolerancia. Un paquete RFQ completo permite revisar viabilidad de mecanizado, requisitos de sujeción, factores de coste y alcance de inspección antes de iniciar producción.
