CNC-Prototypenbearbeitung wird eingesetzt, wenn ein Design im echten Werkstoff getestet, in einer Baugruppe geprüft oder vor einer Kleinserie validiert werden muss. Sie liefert oft festere, genauere und funktionalere Teile als viele frühe Prototyping-Verfahren. Die Geschwindigkeit des Angebots hängt jedoch stark von den Anfrageunterlagen ab.
Ein Lieferant kann einen Prototyp schnell prüfen, wenn Modell, Zeichnung, Werkstoff, Toleranzen, Oberfläche, Menge und Anwendung klar sind. Fehlen diese Angaben, entstehen Rückfragen, und das erste Muster kann unnötige Nacharbeit erfordern.
Dieser Leitfaden zeigt, wie Sie CNC-Prototypenteile für eine Anfrage vorbereiten und Anforderungen so wählen, dass die Funktion geschützt wird, ohne unnötige Kosten zu erzeugen.
Wann CNC-Prototypenbearbeitung sinnvoll ist
CNC-Bearbeitung eignet sich für Prototypen, die reale Festigkeit, enge Passungen, Gewinde, ebene Dichtflächen, Metallwerkstoffe oder technische Kunststoffe benötigen. Sie ist auch sinnvoll, wenn der Prototyp dem späteren Produktionsprozess nahekommen soll.
Für reine Anschauungsmodelle kann 3D-Druck schneller sein. Für dünne gebogene Abdeckungen ist Blechbearbeitung oft praktischer. Für Funktionsgehäuse, Roboterhalter, Sensoraufnahmen, Wellen, Vorrichtungen und Metalltestteile ist CNC häufig der bessere Prüfweg.
| Ziel des Prototyps | Warum CNC hilft | Hinweis für Einkäufer |
|---|---|---|
| Passprobe | Bohrungen, Aufnahmen, Nuten und Bezugspunkte können nahe an der Endgeometrie gefertigt werden | Baugruppenkontext und kritische Schnittstellen senden |
| Funktionstest | Reale Werkstofffestigkeit und Gewindefunktion können geprüft werden | Last, Temperatur oder Verschleißbedingungen angeben |
| Vorserienprüfung | Fertigungsprobleme werden vor Werkzeugen oder Serienmenge sichtbar | Erwartete spätere Menge nennen |
| Kundenmuster | Oberfläche und Materialgefühl können näher an der Serie liegen | Sichtflächen und zulässige Werkzeugspuren markieren |
| Designvalidierung | Kritische Maße können vor der Freigabe geprüft und angepasst werden | Definieren, welche Maße über Gut oder Schlecht entscheiden |

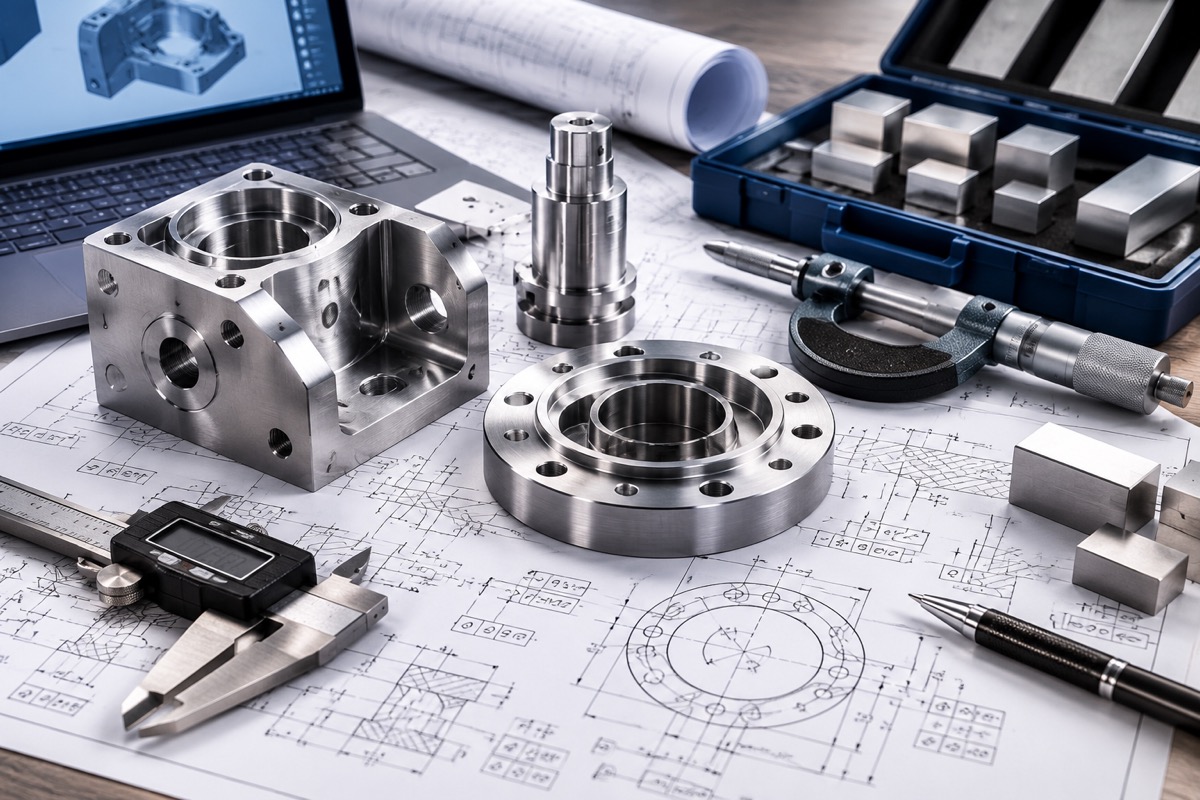

STEP-Dateien und 2D-Zeichnungen senden
Ein STEP- oder STP-Modell ist die wichtigste Datei für Werkzeugzugang, Programmierung und Rohmaterialprüfung. Eine 2D-Zeichnung bleibt dennoch wichtig, weil sie Details definiert, die im Modell nicht eindeutig sichtbar sind.
Bei Prototypen muss die Zeichnung nicht jede Fläche überkontrollieren. Sie sollte kritische Maße, Gewinde, Bezüge, Oberflächenrauheit, Finish und Prüfhinweise klar markieren. So konzentriert der Lieferant Zeit und Kosten auf funktionsrelevante Merkmale.
| RFQ-Datei oder Hinweis | Warum es wichtig ist |
|---|---|
| STEP/STP-Modell | Ermöglicht Prüfung von Werkzeugweg, Spannung, Material und Zugänglichkeit |
| 2D-Zeichnung | Definiert Toleranzen, Gewinde, GD&T, Oberfläche und Notizen |
| PDF-Zeichnung | Reduziert Versionsverwechslungen und ist leicht zu kommentieren |
| Baugruppenansicht | Zeigt Anlageflächen, Freiräume und Ausrichtungsmerkmale |
| Revisionsnummer | Verhindert Angebot oder Fertigung nach altem Stand |
| Sonderhinweise | Klären Einsätze, Gravur, Maskierung, Entgraten oder Verpackung |
Werkstoff nach Testziel auswählen
Der Werkstoff eines Prototyps sollte die Frage beantworten, die der Test klären soll. Wird das Teil unter Last geprüft, sollte der Zielwerkstoff oder ein naher Ersatz verwendet werden. Geht es nur um Passung, kann ein besser verfügbarer Werkstoff die Lieferzeit verkürzen.
Bei Metallprototypen ist Aluminium üblich, weil es schnell zu bearbeiten und für viele Gehäuse, Halter und Vorrichtungen stabil ist. Edelstahl, Messing, Kupfer, Titan und technische Kunststoffe können besser passen, wenn Korrosion, Leitfähigkeit, Gewicht, Temperatur oder Verschleiß wichtig sind.
| Werkstoffrichtung | Geeignet für | Angebotshinweis |
|---|---|---|
| Aluminium 6061 oder 6082 | Schnelle Prototypen, Gehäuse, Halter und Vorrichtungen | Meist kosteneffizient und verfügbar |
| Aluminium 7075 | Höherfeste Prototypenteile | Eloxal und Spannungsempfindlichkeit prüfen |
| Edelstahl 304 oder 316 | Korrosionsbeständigkeit und Festigkeit | Längere Bearbeitungszeit als Aluminium |
| Messing oder Kupfer | Leitfähigkeit, Fittings und thermische Teile | Materialkosten und Gratkontrolle beachten |
| POM, PEEK, Nylon oder PTFE | Leichtbau, Isolation, Verschleiß oder Chemikalienbeständigkeit | Verzug und Feuchteverhalten prüfen |
| Titan | Festigkeit-Gewicht-Verhältnis und Korrosionsleistung | Höhere Kosten und anspruchsvollere Bearbeitung |
Prototypentoleranzen praktisch halten
Enge Toleranzen sind manchmal notwendig. Werden sie jedoch überall angewendet, steigen die Kosten des Prototyps sehr schnell. Eine gute Anfrage trennt kritische Merkmale von allgemeinen Merkmalen.
Eine Lagerbohrung, Dichtfläche, Passstiftposition oder Passnut kann enge Kontrolle benötigen. Außenkanten, Freitaschen und nicht anliegende Flächen häufig nicht. Eine klare Toleranzpriorität hilft bei Fertigung und Prüfung.
| Merkmaltyp | Typischer Prototypenansatz | Wann enger tolerieren |
|---|---|---|
| Lagerbohrungen und Wellenpassungen | Größe, Rundheit und Position sorgfältig kontrollieren | Wenn Bewegung, Geräusch oder Ausrichtung wichtig sind |
| Anlageflächen | Ebenheit oder Rechtwinkligkeit nur bei Bedarf definieren | Für Dichtung, Stapelung oder Bezugsfunktion |
| Gewindebohrungen | Gewindenorm und Tiefe definieren | Position enger, wenn die Baugruppe wenig Spiel hat |
| Durchgangsbohrungen und Taschen | Praktische Allgemeintoleranz verwenden | Enger nur, wenn sie ein anderes Teil positionieren |
| Sichtflächen | Finish und Werkzeugspuren definieren | Enger nur bei sichtbaren oder kundenrelevanten Flächen |
Oberfläche angeben, ohne Maße zu gefährden
Die Oberfläche kann Maß, Lieferzeit und Kosten beeinflussen. As-machined ist meist am schnellsten. Glasperlenstrahlen, Eloxieren, Passivieren, Polieren oder Schwarzoxid können sinnvoll sein, sollten aber zum Zweck des Prototyps passen.
Wenn eine Fläche eine kritische Passung hat, geben Sie an, ob das Maß vor oder nach der Oberflächenbehandlung gelten soll. Bei eloxiertem Aluminium oder beschichteten Teilen verhindert diese Angabe spätere Passungsprobleme.
| Oberfläche | Einsatz | Prototypenhinweis |
|---|---|---|
| As machined | Schnelle Funktionsprototypen und interne Tests | Werkzeugspuren können sichtbar bleiben |
| Glasperlenstrahlen | Gleichmäßige matte Optik | Enge Bohrungen und Dichtflächen bei Bedarf schützen |
| Eloxiertes Aluminium | Verschleiß, Korrosion und Aussehen | Farbe, Schichtdicke und kritische Passungen bestätigen |
| Passivierter Edelstahl | Saubere korrosionsbeständige Edelstahlteile | Meist nach Entgraten und Reinigung |
| Poliert | Sichtflächen oder Gleitkontakt | Erhöht Handarbeit und kann Kanten beeinflussen |
Menge, Lieferzeit und Prüfung planen
Die Prototypenmenge beeinflusst den Prozessweg. Ein Einzelteil wird anders kalkuliert als 10 oder 50 Stück, weil sich Rüstzeit, Vorrichtung und Prüfung anders verteilen.

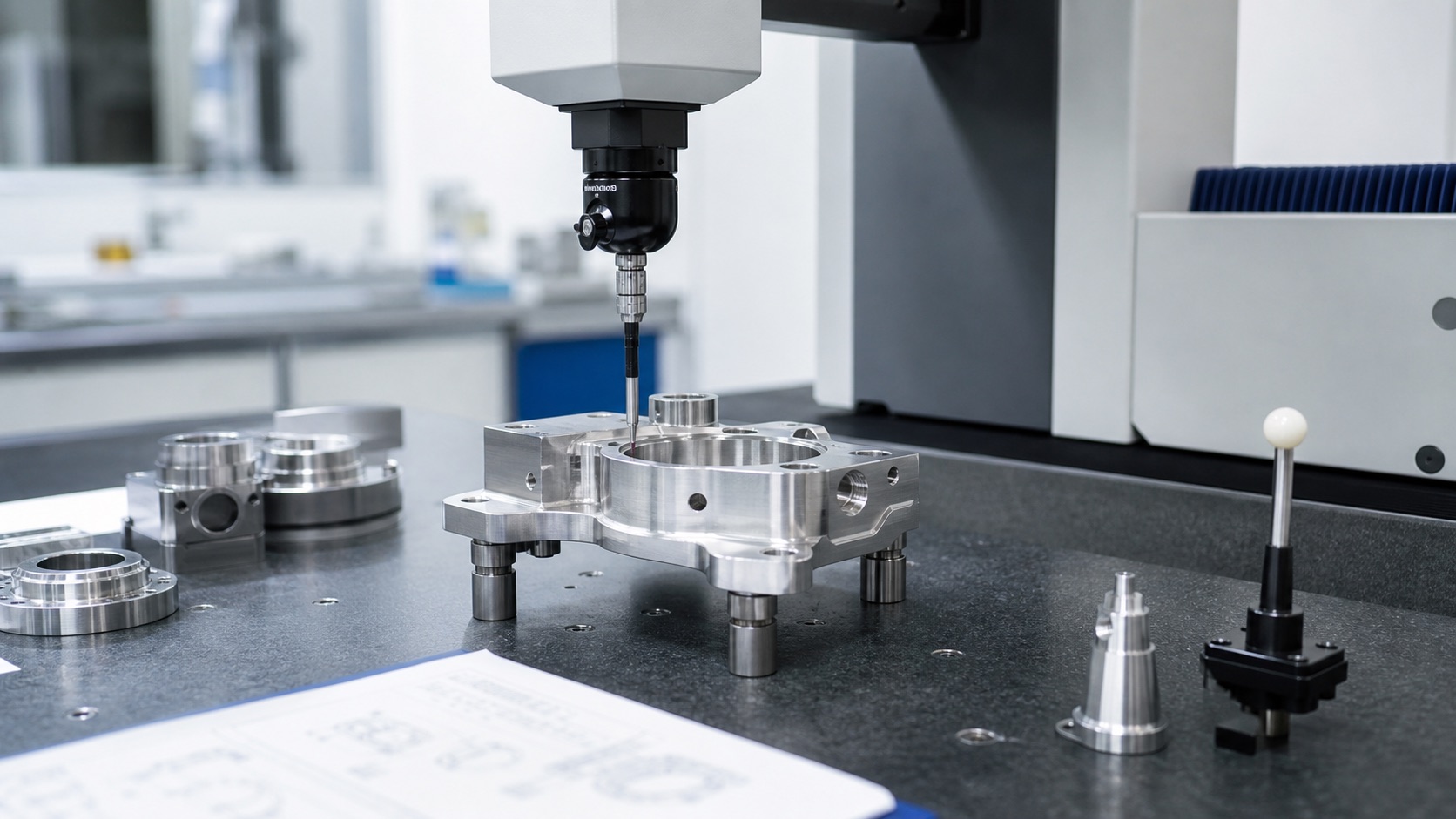

Auch die Prüfung sollte zum Risiko passen. Ein einfaches Passmuster benötigt vielleicht nur Kernmaße. Ein Funktionstestteil oder Kundenfreigabemuster kann einen Maßbericht, CMM-Daten oder Erstmusterprüfung erfordern.
| RFQ-Angabe | Warum sie das Angebot verändert |
|---|---|
| Menge | Beeinflusst Rüstkosten, Vorrichtungsentscheidung und Stückpreis |
| Zieltermin | Eilige Aufträge können Materialalternativen oder Priorisierung erfordern |
| Prüfbericht | Erhöht Aufwand, reduziert aber Risiko bei kritischen Prototypen |
| Verpackungsanforderung | Schützt Sichtflächen oder Präzisionsmerkmale beim Versand |
| Späterer Produktionsplan | Hilft bei der Empfehlung eines skalierbaren Prozesswegs |
Häufige Ursachen für Nacharbeit
Nacharbeit bei Prototypen entsteht oft durch unklare Anforderungen, nicht nur durch schwierige Bearbeitung. Das Teil kann fertigbar sein, aber der Lieferant weiß vielleicht nicht, welches Merkmal am wichtigsten ist oder welche Revision final ist.
Prüfen Sie vor der Anfrage, ob STEP-Modell und Zeichnung übereinstimmen, kritische Merkmale markiert sind, der Werkstoff verfügbar ist, Finish-Hinweise realistisch sind und Montagerisiken erklärt wurden.
| Problem | Folge | Vorbeugung |
|---|---|---|
| Modell und Zeichnung passen nicht zusammen | Verzögerung oder falsches Merkmal | Ein kontrolliertes Revisionspaket senden |
| Alle Maße zu eng toleriert | Höhere Kosten und längere Prüfzeit | Nur kritische Maße eng definieren |
| Gewinde nicht vollständig definiert | Falsche Norm oder Tiefe | Größe, Klasse und Tiefe angeben |
| Oberfläche unklar | Farb-, Textur- oder Maßabweichung | Finish und geschützte Flächen definieren |
| Anwendungskontext fehlt | Lieferant kann Risiko nicht beurteilen | Gegenstücke, Last und Sichtflächen erklären |
RFQ-Checkliste für CNC-Prototypenteile
Eine vollständige Anfrage muss nicht kompliziert sein. Sie sollte dem Lieferant genug Kontext geben, um den richtigen Prozess anzubieten, nicht nur eine niedrige Zahl, die sich später ändert.
Nutzen Sie die folgende Liste vor einer Anfrage für CNC-Prototypenbearbeitung.
| Punkt | Diese Information angeben |
|---|---|
| 3D-Modell | STEP- oder STP-Datei |
| Zeichnung | PDF mit Toleranzen, Gewinden, Oberfläche und Hinweisen |
| Werkstoff | Genaue Sorte oder zulässige Alternativen |
| Menge | Prototypenmenge und möglicher nächster Losumfang |
| Oberfläche | As-machined, eloxiert, passiviert, poliert oder andere |
| Kritische Merkmale | Passungen, Bezüge, Dichtflächen, Sichtflächen und Prüfpunkte |
| Lieferung | Zieldatum, Versandland und Verpackungshinweise |
| Anwendung | Passprobe, Funktionstest, Kundenmuster oder Vorserienprüfung |
Wie OEMach Prototypen-Anfragen prüft
OEMach prüft CNC-Prototypen-Anfragen auf Fertigbarkeit, Werkstoff, Toleranzen, Wandstärke, Oberfläche, Menge und Prüfanforderungen. Wenn ein Merkmal Kosten oder Risiko erhöht, können wir es vor der Bearbeitung markieren.
Bei Prototypen geht es nicht nur darum, ein Teil zu fertigen. Ziel ist, die nächste Designentscheidung schneller zu ermöglichen, mit weniger unnötigen Schleifen zwischen Einkauf, Konstruktion und Lieferant.
FAQ
Ist CNC-Bearbeitung gut für Prototypen?
Ja. CNC-Bearbeitung ist stark, wenn der Prototyp reale Materialeigenschaften, genaue Merkmale, Gewinde, ebene Flächen oder funktionale Baugruppenprüfung benötigt.
Welche Dateien brauche ich für ein CNC-Prototypen-Angebot?
Senden Sie STEP- oder STP-Modell, PDF-Zeichnung, Werkstoff, Menge, Oberfläche, kritische Maße und Prüfanforderung.
Ist CNC-Prototyping schneller als 3D-Druck?
Das hängt von Geometrie und Werkstoff ab. 3D-Druck kann für Konzeptmodelle schneller sein, CNC ist oft besser für funktionale Prototypen aus Metall oder technischen Kunststoffen.
Wie kann ich Kosten für CNC-Prototypen senken?
Nutzen Sie praktische Toleranzen, verfügbare Werkstoffe, einfache Oberflächen, markieren Sie nur kritische Merkmale eng und erklären Sie den Testzweck klar.
Sollten Prototypenmaße geprüft werden?
Kritische Merkmale sollten geprüft werden. Der Umfang kann von Kernmaßen bis zu CMM-Berichten reichen, je nach Risiko des Prototyps.
Zusammenfassung
Ein schnelleres Angebot für CNC-Prototypen beginnt mit klaren Dateien und praktischen Anforderungen. Senden Sie STEP, Zeichnung, Werkstoff, Menge, Oberfläche, Prüfbedarf und Anwendungskontext. Konzentrieren Sie enge Toleranzen auf die wirklich wichtigen Merkmale. So kann der Lieferant schneller anbieten, stabiler fertigen und Nacharbeit vor der nächsten Designrevision reduzieren.
