El mecanizado CNC de prototipos se usa cuando un diseño debe probarse en el material real, revisarse dentro de un conjunto o validarse antes de una producción de bajo volumen. Puede fabricar piezas más resistentes, precisas y funcionales que muchos métodos de prototipado temprano, pero la rapidez de la cotización depende mucho del paquete de RFQ.
Un proveedor puede revisar un prototipo con rapidez cuando el modelo, plano, material, tolerancia, acabado, cantidad y aplicación están claros. Si faltan estos datos, la cotización se detiene por preguntas y la primera muestra puede necesitar retrabajos evitables.
Esta guía explica cómo preparar piezas prototipo CNC para cotización y cómo elegir requisitos que protejan la función sin añadir coste innecesario.
Cuándo conviene mecanizar prototipos por CNC
El CNC es útil para prototipos que necesitan resistencia mecánica real, ajustes estrechos, roscas, caras planas de sellado, metales o plásticos técnicos. También es útil cuando el prototipo debe acercarse al proceso final de producción.
Para modelos solo visuales, la impresión 3D puede ser más rápida. Para cubiertas delgadas conformadas, la chapa puede ser más práctica. Para carcasas funcionales, soportes robóticos, montajes de sensores, ejes, utillajes y piezas metálicas de prueba, el CNC suele ser la mejor ruta de revisión.
| Objetivo del prototipo | Cómo ayuda el CNC | Nota para comprador |
|---|---|---|
| Prueba de ajuste | Agujeros, jefes, ranuras y datums pueden fabricarse cerca de la geometría final | Enviar contexto de montaje e interfaces críticas |
| Prueba funcional | Se prueban resistencia del material real y comportamiento de roscas | Indicar carga, temperatura o desgaste |
| Revisión preproducción | Revela problemas de fabricabilidad antes de utillajes o volumen | Compartir cantidad futura esperada |
| Muestra para cliente | Acabado y tacto del material se acercan más a producción | Marcar caras cosméticas y marcas aceptables |
| Verificación de diseño | Dimensiones críticas se inspeccionan y ajustan antes de liberar revisión | Definir qué medidas deciden aceptación |
Envíe archivos STEP y planos 2D
Un modelo STEP o STP es el archivo más útil para revisar acceso de herramienta, programación y material bruto. El plano 2D sigue siendo importante porque define detalles que no siempre se ven en el modelo.
En prototipos, el plano no debe controlar en exceso cada superficie. Debe marcar dimensiones críticas, roscas, datums, rugosidad, acabado e inspección. Así el proveedor concentra coste y tiempo en lo que afecta la función.
| Archivo o nota de RFQ | Por qué importa |
|---|---|
| Modelo STEP/STP | Permite revisar trayectoria, fijación, material y acceso |
| Plano 2D | Define tolerancias, roscas, GD&T, acabado y notas |
| Plano PDF | Reduce confusión de versiones y facilita comentarios |
| Vista de montaje | Muestra caras de contacto, holguras y alineación |
| Número de revisión | Evita cotizar o mecanizar un diseño antiguo |
| Notas especiales | Aclara insertos, grabado, enmascarado, desbarbado o embalaje |
Elija material según el objetivo de prueba
El material del prototipo debe responder la pregunta que necesita resolver. Si la pieza se probará bajo carga, use el material final o un equivalente cercano. Si solo es para ajuste, un material más disponible puede reducir plazo.
En prototipos metálicos, el aluminio es común porque se mecaniza rápido y es estable para carcasas, soportes y utillajes. Acero inoxidable, latón, cobre, titanio y plásticos técnicos pueden ser mejores cuando importan corrosión, conductividad, peso, temperatura o desgaste.
| Dirección de material | Adecuado para | Consideración de cotización |
|---|---|---|
| Aluminio 6061 o 6082 | Prototipos rápidos, carcasas, soportes y utillajes | Normalmente rentable y disponible |
| Aluminio 7075 | Piezas prototipo de mayor resistencia | Confirmar anodizado y sensibilidad a tensiones |
| Acero inoxidable 304 o 316 | Resistencia y anticorrosión | Mayor tiempo de mecanizado que aluminio |
| Latón o cobre | Conductividad, conectores y piezas térmicas | Importan coste de material y control de rebabas |
| POM, PEEK, nylon o PTFE | Ligereza, aislamiento, desgaste o resistencia química | Revisar deformación y humedad |
| Titanio | Relación resistencia-peso y corrosión | Mayor coste y mecanizado más difícil |
Mantenga tolerancias prácticas
Las tolerancias estrechas a veces son necesarias, pero aplicarlas en todas partes aumenta rápidamente el coste del prototipo. Una RFQ mejor separa características críticas y generales.
Por ejemplo, un alojamiento de rodamiento, cara de sellado, ubicación de pasador o ranura de acoplamiento puede necesitar control estrecho. Bordes cosméticos, cavidades de alivio y caras sin contacto quizá no. La prioridad de tolerancias ayuda a mecanizar e inspeccionar con eficiencia.
| Tipo de característica | Enfoque típico de prototipo | Cuándo ajustar más |
|---|---|---|
| Alojamientos y ajustes de ejes | Controlar tamaño, redondez y posición | Cuando importan movimiento, ruido o alineación |
| Caras de contacto | Definir planitud o perpendicularidad solo donde sea necesario | Para sellado, apilado o uso como datum |
| Roscas | Definir norma y profundidad | Ajustar posición si el montaje tiene poca holgura |
| Agujeros de paso y cavidades | Usar tolerancia general práctica | Ajustar si localizan otra pieza |
| Superficies cosméticas | Definir acabado y marcas de herramienta | Ajustar solo si son visibles para cliente |
Especifique acabado sin ocultar dimensiones
El acabado superficial puede cambiar dimensión, plazo y coste. El acabado como mecanizado suele ser el más rápido. Granallado, anodizado, pasivado, pulido u óxido negro pueden ser útiles, pero deben elegirse según el objetivo del prototipo.
Si una superficie tiene ajuste crítico, indique si la dimensión aplica antes o después del acabado. En aluminio anodizado o piezas recubiertas, esta nota evita problemas de ajuste después del recubrimiento.
| Acabado | Uso | Nota de prototipo |
|---|---|---|
| Como mecanizado | Prototipos funcionales rápidos y pruebas internas | Pueden quedar marcas de herramienta |
| Granallado | Apariencia mate uniforme | Proteger agujeros y caras de sellado si hace falta |
| Aluminio anodizado | Desgaste, corrosión y apariencia | Confirmar color, espesor y ajustes críticos |
| Pasivado de inoxidable | Piezas inoxidables más limpias y resistentes | Normalmente después de desbarbado y limpieza |
| Pulido | Superficies visibles o contacto deslizante | Añade mano de obra y puede afectar bordes |
Planifique cantidad, plazo e inspección
La cantidad de prototipos cambia la ruta de proceso. Una sola pieza puede cotizarse de forma distinta a 10 o 50 piezas, porque preparación, utillaje e inspección se reparten de otra manera.

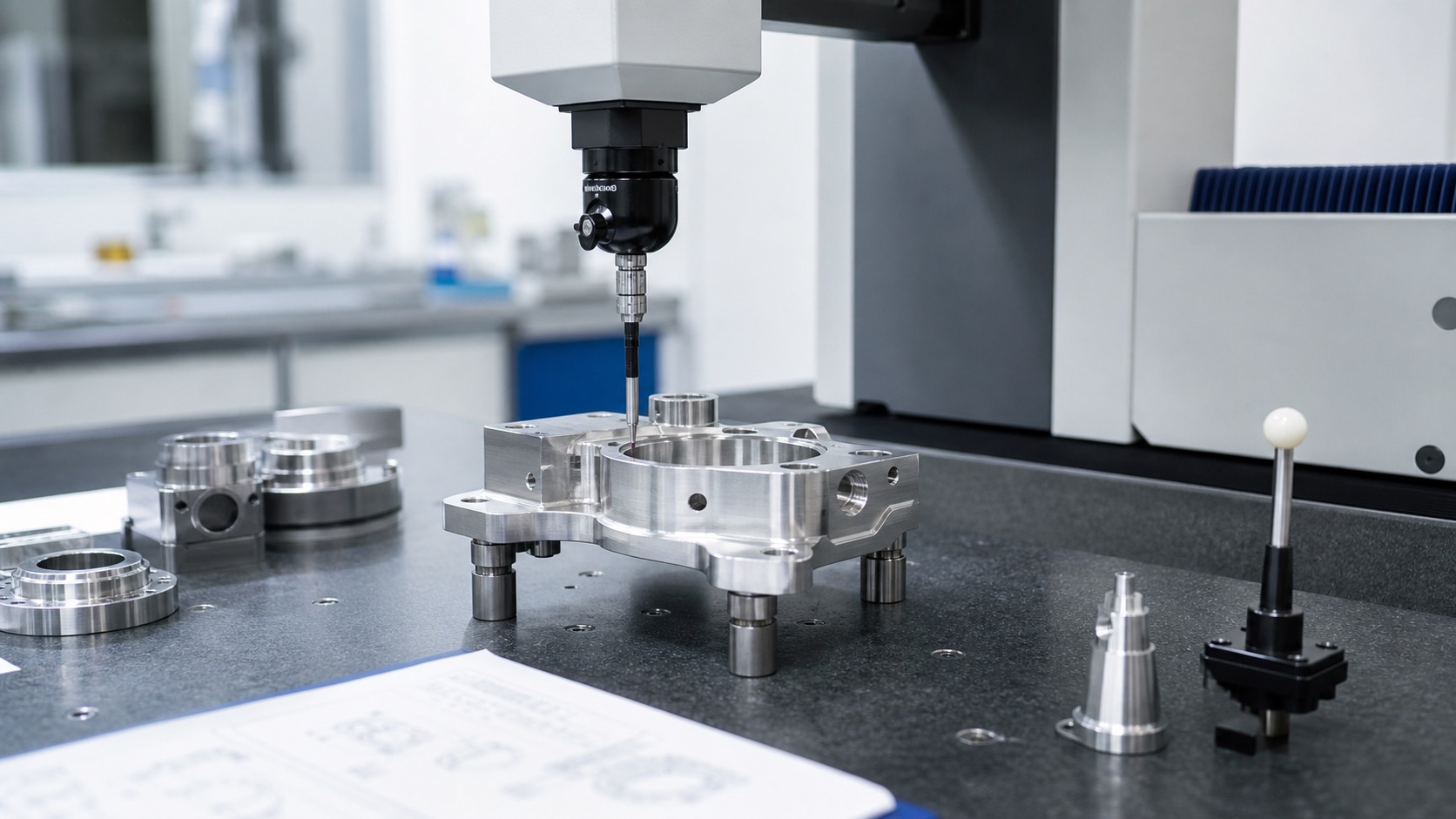

La inspección también debe coincidir con el riesgo. Una muestra simple de ajuste puede requerir solo dimensiones clave. Una pieza de prueba funcional o aprobación de cliente puede necesitar informe dimensional, datos CMM o inspección de primer artículo.
| Detalle de RFQ | Cómo cambia la cotización |
|---|---|
| Cantidad | Afecta coste de setup, decisión de utillaje y precio unitario |
| Plazo objetivo | Trabajos urgentes pueden requerir sustitución de material o prioridad |
| Informe de inspección | Añade tiempo pero reduce riesgo en prototipos críticos |
| Requisito de embalaje | Protege características cosméticas o de precisión |
| Plan de producción futuro | Ayuda a sugerir una ruta escalable |
Causas comunes de retrabajo
Mucho retrabajo en prototipos viene de requisitos poco claros, no solo de dificultad de mecanizado. La pieza puede ser fabricable, pero el proveedor quizá no sepa qué característica importa más o qué revisión es final.
Antes de enviar la RFQ, compruebe que modelo STEP y plano coinciden, las características críticas están marcadas, el material está disponible, las notas de acabado son realistas y los riesgos de montaje están explicados.
| Problema | Resultado | Cómo prevenirlo |
|---|---|---|
| Modelo y plano no coinciden | Demora o característica equivocada | Enviar un paquete de revisión controlada |
| Todas las dimensiones demasiado estrictas | Mayor coste y más tiempo de inspección | Ajustar solo dimensiones críticas |
| Roscas incompletas | Norma o profundidad incorrecta | Especificar tamaño, clase y profundidad |
| Acabado poco claro | Diferencia de color, textura o dimensión | Definir acabado y superficies protegidas |
| Falta contexto de aplicación | El proveedor no puede juzgar riesgo | Explicar piezas de acoplamiento, carga y caras visibles |
Checklist de RFQ para prototipos CNC
Una RFQ completa no tiene que ser complicada. Debe dar al proveedor suficiente contexto para cotizar el proceso correcto, no solo un número bajo que luego cambia.
Use esta lista antes de enviar una solicitud de mecanizado CNC de prototipos.
| Elemento | Información a incluir |
|---|---|
| Modelo 3D | Archivo STEP o STP |
| Plano | PDF con tolerancias, roscas, acabado y notas |
| Material | Grado exacto o alternativas aceptables |
| Cantidad | Cantidad prototipo y posible lote siguiente |
| Acabado | Como mecanizado, anodizado, pasivado, pulido u otro |
| Características críticas | Ajustes, datums, caras de sellado, caras cosméticas e inspección |
| Entrega | Fecha objetivo, país de envío y embalaje |
| Aplicación | Prueba de ajuste, funcional, muestra cliente o preproducción |
Cómo revisa OEMach una RFQ de prototipo
OEMach revisa solicitudes de mecanizado CNC de prototipos comprobando fabricabilidad, material, tolerancia, espesor de pared, acabado, cantidad e inspección. Si una característica aumenta coste o riesgo, podemos señalarla antes de mecanizar.
En prototipos, el objetivo no es solo fabricar la pieza. El objetivo es ayudar a tomar la siguiente decisión de diseño más rápido, con menos idas y vueltas entre comprador, ingeniero y proveedor.
FAQ
¿El CNC es bueno para prototipos?
Sí. Es una buena opción cuando el prototipo necesita propiedades reales de material, precisión, roscas, caras planas o prueba funcional de montaje.
¿Qué archivos necesito para cotizar un prototipo CNC?
Envíe modelo STEP o STP, plano PDF, material, cantidad, acabado, dimensiones críticas y requisito de inspección.
¿El prototipado CNC es más rápido que la impresión 3D?
Depende de geometría y material. La impresión 3D puede ser más rápida para modelos conceptuales; CNC suele ser mejor para prototipos funcionales en metal o plástico técnico.
¿Cómo reduzco el coste de un prototipo CNC?
Use tolerancias prácticas, materiales disponibles, acabados simples, marque solo características críticas y explique claramente la prueba.
¿Deben inspeccionarse las dimensiones del prototipo?
Las características críticas sí. La inspección puede ir desde mediciones clave hasta informes CMM, según el riesgo del prototipo.
Resumen
Una cotización rápida de prototipos CNC empieza con archivos claros y requisitos prácticos. Envíe STEP, plano, material, cantidad, acabado, inspección y contexto de aplicación. Mantenga tolerancias enfocadas en lo que realmente importa. Así el proveedor cotiza más rápido, mecaniza con más estabilidad y reduce retrabajos antes de la siguiente revisión de diseño.
