5-Achs-CNC-Bearbeitung ist sinnvoll, wenn ein Teil komplexe Geometrie, schräge Features, tiefe Taschen, enge Beziehungen zwischen mehreren Flächen oder schwer zugängliche Oberflächen hat. Sie ist aber nicht automatisch die beste Lösung für jedes Präzisionsteil.
Für Einkäufer zählt, ob 5 Achsen Setups reduzieren, Ausrichtung verbessern, Werkzeugzugang erleichtern, dünne Wände schützen oder die Fertigungsroute verkürzen. Eine einfache Platte, ein Distanzstück oder ein Halter kann auf 3 Achsen günstiger sein. Ein Robotergehäuse, eine komplexe Vorrichtung oder ein Teil mit mehreren kritischen Seiten kann eine 5-Achs-Prüfung rechtfertigen.
Dieser Leitfaden erklärt, wann 5-Achs-CNC-Bearbeitung sinnvoll ist und welche Informationen in eine RFQ gehören.
Was 5-Achs-CNC-Bearbeitung bedeutet
Beim 3-Achs-Fräsen bewegt sich das Werkzeug entlang X, Y und Z. Bei der 5-Achs-CNC-Bearbeitung können Werkzeug oder Werkstück zusätzlich über zwei Achsen kippen oder rotieren. Dadurch kann das Werkzeug das Teil aus mehr Richtungen erreichen.
Der praktische Nutzen liegt nicht nur in komplexen Formen. Häufig geht es darum, Umspannen zu reduzieren, kritische Features in einem Setup zu halten, kürzere Werkzeuge zu nutzen und schräge Flächen zuverlässiger zu bearbeiten.
| Prozess | Geeignet für | Hauptgrenze |
|---|---|---|
| 3-Achs-CNC-Fräsen | Flächen, Taschen, Platten, einfache Gehäuse und Halter | Mehrseitenfeatures brauchen oft mehrere Setups |
| 4-Achs-CNC-Bearbeitung | Indexierte Seitenfeatures und Bohrungen um einen Zylinder | Weniger flexibel als volle 5-Achs-Bewegung |
| Indexierte 5-Achs-Bearbeitung | Features auf mehreren Seiten mit weniger Setups | Programmierung und Setup brauchen Planung |
| Simultane 5-Achs-Bearbeitung | Gekrümmte Flächen, komplexe Konturen und kontinuierlicher Werkzeugwinkel | Höhere Kosten und anspruchsvollere Programmierung |
Wann 5 Achsen geprüft werden sollten
Ein Teil sollte für 5-Achs-Bearbeitung geprüft werden, wenn seine Geometrie zu vielen Setups, schlechtem Werkzeugzugang oder hohem Ausrichtungsrisiko auf einer 3-Achs-Route führt. Je mehr Flächen, Winkel und Datumbeziehungen vorhanden sind, desto wertvoller wird die Prüfung.
Das Ziel ist nicht, eine fortschrittliche Maschine um ihrer selbst willen zu verwenden. Das Ziel ist ein stabilerer Prozess, weniger Fehlerakkumulation und eine Bearbeitungsorientierung, die die Funktion schützt.
| Bauteilbedingung | Wie 5 Achsen helfen können | Hinweis für Einkäufer |
|---|---|---|
| Features auf fünf oder mehr Seiten | Reduziert Umspannen und erneutes Ausrichten | Nützlich für Gehäuse, Vorrichtungen und Roboterstrukturen |
| Schräge Bohrungen oder Flächen | Werkzeug kann im richtigen Winkel ansetzen | Bohrungswinkel und Datumbezug definieren |
| Tiefe Taschen | Kürzere Werkzeuge reduzieren Rattern und Durchbiegung | Eckenradius und Tiefe prüfen |
| Komplex gekrümmte Flächen | Werkzeugwinkel kann der Oberfläche besser folgen | Typisch bei Medizin-, Aerospace- und Designflächen |
| Enge Feature-Beziehungen | Weniger Setups schützen Positionsgenauigkeit | Kritische Datums und Prüfung markieren |
| Dünne Wände oder Verzug | Besserer Zugang reduziert Schnittkräfte | Wandstärke und zulässige Verformung angeben |
3 Achsen vs 5 Achsen: Was sich bei Kosten ändert
5-Achs-Bearbeitung kann pro Maschinenstunde teurer sein, aber die Gesamtkosten senken, wenn sie Setups entfernt, Sondervorrichtungen vermeidet, Qualität stabilisiert oder Nacharbeit verhindert. Der niedrigste Stundensatz ist nicht immer der niedrigste Fertigteilpreis.
Für einfache Teile bleibt 3-Achs-Fräsen meist am wirtschaftlichsten. Für komplexe Teile kann 5 Achsen die Route verkürzen und Risiko reduzieren. Ein praktischer Lieferant sollte die Prozessroute vergleichen, nicht nur das Maschinenlabel.
| Kostenfaktor | 3-Achs-Route | 5-Achs-Route |
|---|---|---|
| Programmierung | Meist einfacher | Fortgeschrittene Werkzeugwegplanung |
| Setup-Anzahl | Kann mehrere Spannungen brauchen | Kann mehr Seiten in einem Setup bearbeiten |
| Vorrichtungskosten | Kann Sondervorrichtungen für schräge Features brauchen | Kann Vorrichtungskomplexität reduzieren |
| Zykluszeit | Effizient bei einfachen Flächen | Kann Umpositionieren und lange Werkzeuge reduzieren |
| Prüfrisiko | Mehr Setupwechsel können Toleranzfehler summieren | Weniger Setups verbessern Feature-Beziehungen |

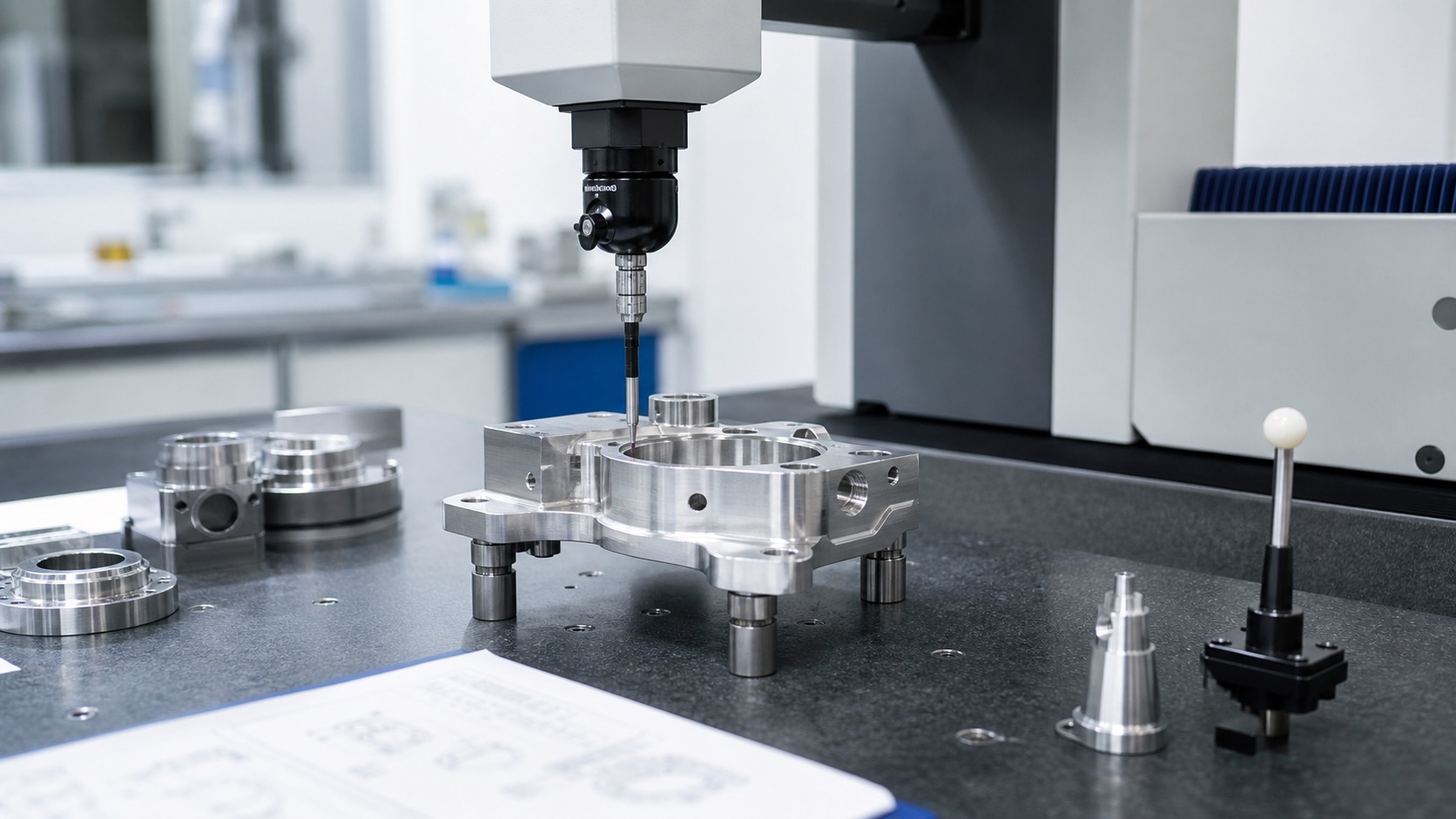

Toleranz, Datums und Prüfung
Viele 5-Achs-Projekte werden durch Toleranzbeziehungen getrieben, nicht nur durch Form. Wenn Bohrung, schräge Fläche, Lochbild und Dichtfläche zur gleichen Datumstruktur gehören, kann die Bearbeitung in weniger Setups Ausrichtungsfehler reduzieren.
Trotzdem ersetzt 5 Achsen keine klare Zeichnung. Datums, kritische Maße, GD&T, Rauheit und Prüfhinweise müssen eindeutig sein. Ohne diese Angaben weiß der Lieferant nicht, welche Features am stärksten geschützt werden müssen.
| Anforderung | 5-Achs-Nutzen | Prüfhinweis |
|---|---|---|
| Position schräger Bohrungen | Werkzeugorientierung passt zum Designwinkel | Datums und Bohrungsachse klar definieren |
| Konzentrische Mehrseitenfeatures | Weniger Setups reduzieren Offsetfehler | CMM oder Prüfaufnahme kann nötig sein |
| Dünnwandige Gehäuse | Besserer Zugang reduziert Schnittkraft | Nach Entspannen prüfen, wenn Verzug wichtig ist |
| Dichtflächen | Verwandte Flächen können kontrolliert bearbeitet werden | Ebenheit und Ra nur dort spezifizieren, wo nötig |
| Kosmetische gekrümmte Flächen | Werkzeugwinkelkontrolle kann Finish verbessern | Sichtflächen und akzeptable Werkzeugspuren definieren |

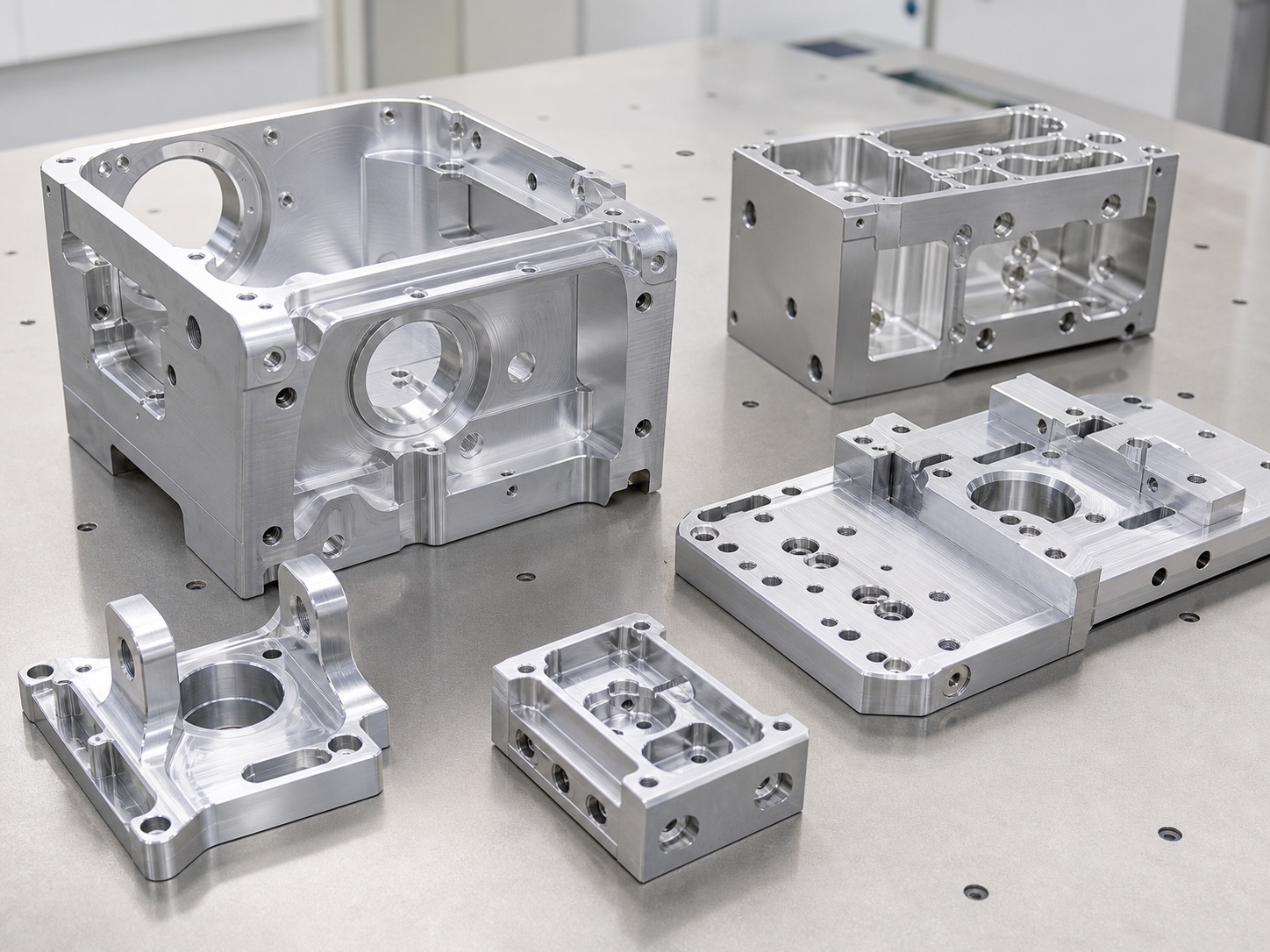

Typische Teile für 5-Achs-CNC
5-Achs-Bearbeitung ist verbreitet, wenn Geometrie und Funktion nicht getrennt werden können. Robotik, Automation, Medizintechnik, Aerospace-Vorrichtungen, Energieanlagen und hochwertige Hardware enthalten oft Mehrseitenfeatures und enge Montagebeziehungen.
Sie ist auch für Prototypen nützlich, wenn sich das Design noch ändert und eine flexible Route Zeit für Vorrichtungsentwicklung spart.
| Teiletyp | Warum 5 Achsen passen können | Kritischer Prüfbereich |
|---|---|---|
| Roboter-Gelenkgehäuse | Mehrseitenbohrungen, Taschen und schräge Montageflächen | Datumstruktur und Bohrungsausrichtung |
| Aerospace- oder Prüfvorrichtungen | Komplexe Taschen, schräge Bohrungen und Wiederholbarkeit | Spannstrategie und Prüfbericht |
| Medizinische Komponenten | Gekrümmte Flächen, enge Passungen und saubere Übergänge | Oberfläche und Gratkontrolle |
| Optik- oder Sensorhalter | Präzise Winkelbeziehungen und stabile Montageflächen | Ebenheit, Winkel und Bohrungsposition |
| Prototypgehäuse | Häufige Geometrieänderungen und komplexer Zugang | Revisionskontrolle und Funktionsfeatures |
Wann 5 Achsen nicht nötig sind
Nicht jedes kundenspezifische CNC-Teil sollte auf 5 Achsen verlagert werden. Eine flache Platte mit Bohrungen, ein einfacher Halter, ein Distanzstück, ein Deckel oder eine gedrehte Welle kann oft schneller und günstiger mit 3-Achs-Fräsen oder CNC-Drehen gefertigt werden.
Wenn das Teil einfachen Zugang, breite Toleranzen und keine kritische Mehrseitenbeziehung hat, kann 5 Achsen Kosten hinzufügen, ohne Funktion zu verbessern. Eine gute DFM-Prüfung sollte zeigen, ob 5 Achsen wirklich Nutzen bringt.
| Situation | Wahrscheinlich bessere Route | Grund |
|---|---|---|
| Flache Platte mit Durchgangsbohrungen | 3-Achs-Fräsen | Einfacher Zugang und geringes Setuprisiko |
| Rundes Distanzstück oder Welle | CNC-Drehen | Rotationsgeometrie passt zum Drehen |
| Einfacher Block mit Taschen oben | 3-Achs-Fräsen | Kein schräger Zugang nötig |
| Prototyp mit breiten Toleranzen | 3-Achs-Fräsen oder 3D-Druck-Prüfung | 5 Achsen kann wenig Mehrwert bringen |
| Einfaches Serienteil | Spezialvorrichtung oder Drehroute | Zykluszeit und Automation zählen mehr |
Was in eine 5-Achs-RFQ gehört
Ein 5-Achs-Angebot braucht genug Information, um die richtige Route zu wählen, nicht nur eine STEP-Datei. Der Lieferant muss verstehen, welche Features kritisch sind, welche Flächen kosmetisch sind, wie das Teil montiert wird und welche Prüfnachweise erforderlich sind.
Wenn unklar ist, ob das Teil 5 Achsen braucht, senden Sie das normale RFQ-Paket und bitten Sie um eine Prozessbewertung. Bei klarer Designabsicht kann der Lieferant 3-Achs-, 4-Achs-, 5-Achs- und kombinierte Routen vergleichen.
| RFQ-Angabe | Warum wichtig |
|---|---|
| STEP/STP-Modell | Erlaubt Zugangs-, Werkzeugweg- und Setupprüfung |
| 2D-Zeichnung | Definiert Toleranzen, Datums, Gewinde, Finish und Notizen |
| Kritische Features | Zeigt, was in der Setupplanung geschützt werden muss |
| Material und Menge | Beeinflusst Rohmaterial, Schnittstrategie und Vorrichtung |
| Oberflächenfinish | Ändert Endmaß und Prozessfolge |
| Prüfanforderung | Klären, ob CMM-Bericht, Lehrenprüfung oder Erstmuster nötig ist |
| Einsatzkontext | Erklärt, warum Winkel, Bohrungen, Wände oder Flächen kritisch sind |
Wie OEMach 5-Achs-Projekte prüft
OEMach prüft 5-Achs-CNC-Anfragen anhand von Geometrie, Material, Toleranz, Wandstärke, Datumstruktur, Oberflächenfinish und Menge. Wenn 5 Achsen Stabilität verbessert oder Setuprisiko reduziert, empfehlen wir es. Wenn 3 Achsen oder Drehen praktischer ist, halten wir den Prozess einfacher.
Bei Präzisionsteilen prüfen wir auch die Inspektionsplanung früh. Kritische Bohrungen, schräge Flächen, Dichtflächen und Mehrseiten-Datumbeziehungen sollten in Bearbeitungsstrategie und Endprüfung sichtbar sein.
FAQ
Ist 5-Achs-CNC-Bearbeitung immer genauer?
Nicht immer. Sie kann Genauigkeit durch weniger Setups und besseren Werkzeugzugang verbessern, hängt aber weiterhin von Programmierung, Spannung, Materialverhalten und Prüfung ab.
Ist 5-Achs-Bearbeitung teurer als 3 Achsen?
Der Stundensatz kann höher sein, aber die Gesamtkosten können sinken, wenn 5 Achsen Setups, Vorrichtungen, lange Werkzeuge oder Nacharbeit reduziert.
Welche Teile brauchen 5-Achs-CNC-Bearbeitung?
Teile mit schrägen Features, komplexen Flächen, Mehrseitenbohrungen, engen Datumbeziehungen, dünnen Wänden oder schwierigem Werkzeugzugang sind gute Kandidaten.
Kann 5 Achsen EDM oder Drehen ersetzen?
Manchmal reduziert es Nebenoperationen, ersetzt aber nicht jeden Prozess. Tiefe scharfe Innenecken, feine Nuten oder runde Wellengeometrie können weiterhin EDM, Drehen oder andere Routen brauchen.
Welche Dateien brauche ich für ein 5-Achs-Angebot?
Senden Sie STEP/STP, 2D-Zeichnungen, Material, Menge, Finish, kritische Maße, Datumhinweise und Prüfanforderungen.
Zusammenfassung
5-Achs-CNC-Bearbeitung ist am wertvollsten, wenn sie Setuprisiko reduziert, Werkzeugzugang verbessert und Beziehungen zwischen Features auf mehreren Flächen schützt. Sie ist nicht für jedes Teil nötig, kann aber bei komplexen Gehäusen, Roboter-Gelenken, Vorrichtungen, schrägen Bohrungen, gekrümmten Flächen und engen Mehrseiten-Toleranzen richtig sein. Eine klare RFQ hilft, zwischen 3 Achsen, 4 Achsen, 5 Achsen und kombinierten Routen zu wählen.
