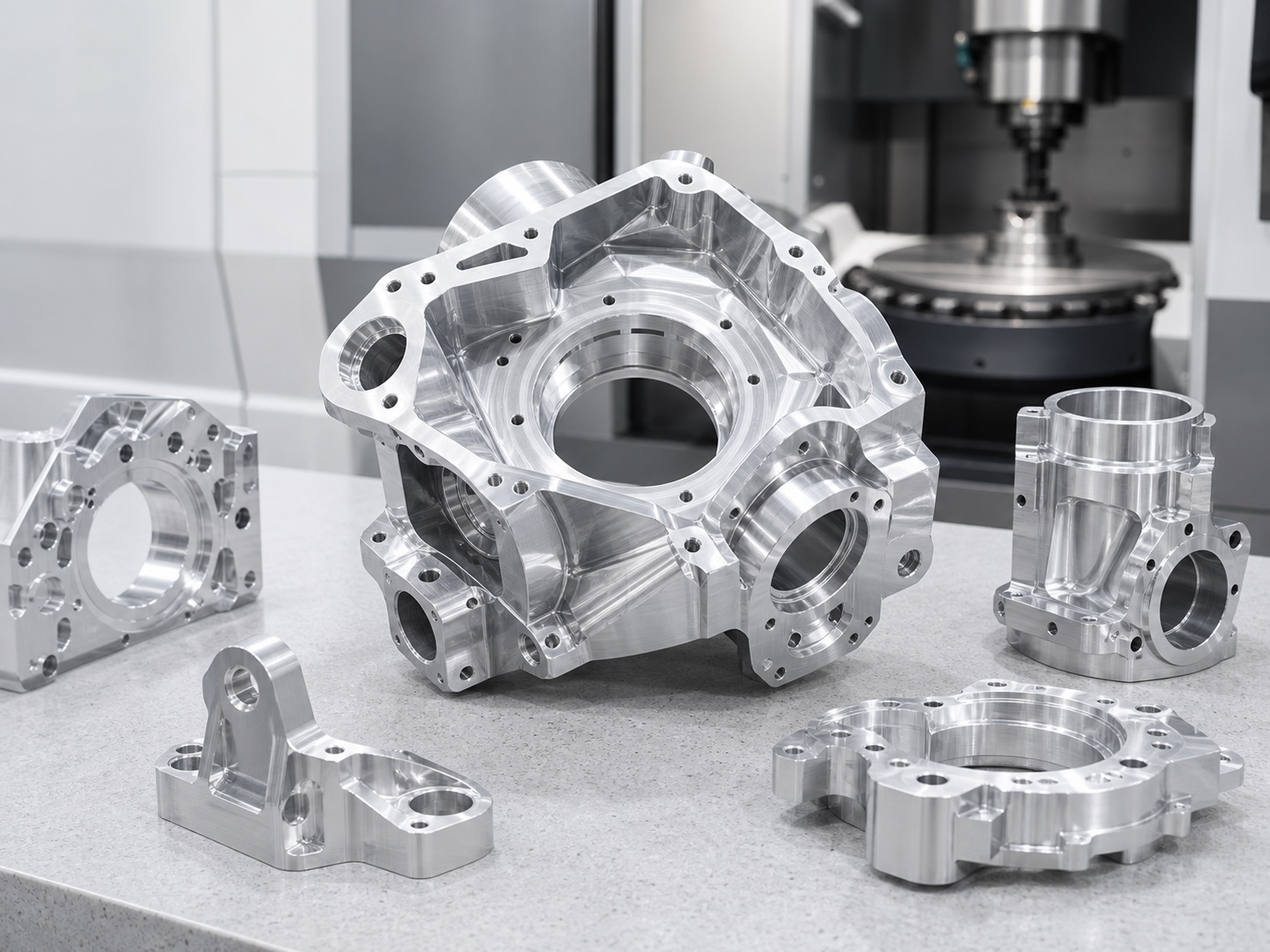

El mecanizado CNC de 5 ejes es útil cuando una pieza tiene geometría compleja, características inclinadas, cavidades profundas, relaciones estrictas entre varias caras o superficies difíciles de alcanzar con mecanizado normal de 3 ejes. Pero 5 ejes no es automáticamente la mejor respuesta para toda pieza de precisión.
Para compradores, la pregunta real es si el mecanizado de 5 ejes reduce preparaciones, mejora alineación, da mejor acceso de herramienta, protege paredes finas o acorta la ruta de fabricación. Una placa, separador o soporte simple puede ser más económico en 3 ejes. Una carcasa de articulación robótica o una pieza con varias caras críticas puede justificar una revisión de 5 ejes.
Esta guía explica cuándo conviene usar mecanizado CNC de 5 ejes y qué información debe incluirse en una RFQ.
Qué significa mecanizado CNC de 5 ejes
En fresado CNC de 3 ejes, la herramienta se mueve en X, Y y Z. En mecanizado CNC de 5 ejes, la herramienta o la pieza también puede inclinarse o girar en dos ejes adicionales. Esto permite atacar la pieza desde más direcciones.
El valor práctico no es solo fabricar formas complejas. A menudo se trata de reducir resujeciones, mantener características críticas en una misma preparación, usar herramientas más cortas y alcanzar superficies inclinadas con más fiabilidad.
| Proceso | Mejor para | Limitación principal |
|---|---|---|
| Fresado CNC 3 ejes | Caras planas, cavidades, placas, carcasas y soportes simples | Características en varias caras pueden requerir varias preparaciones |
| Mecanizado CNC 4 ejes | Características laterales indexadas y agujeros alrededor de un cilindro | Menos flexible que el movimiento completo de 5 ejes |
| Mecanizado 5 ejes indexado | Características de varias caras con menos preparaciones | Programación y setup deben planificarse con cuidado |
| Mecanizado 5 ejes simultáneo | Superficies curvas, contornos complejos y control continuo del ángulo | Mayor coste y programación más avanzada |
Cuándo merece la pena considerar 5 ejes
Una pieza debe revisarse para 5 ejes cuando su geometría genera demasiadas preparaciones, mal acceso de herramienta o alto riesgo de alineación en una ruta de 3 ejes. Cuantas más caras, ángulos y relaciones de datum tenga, más valiosa será la revisión.
El objetivo no es usar una máquina avanzada por sí misma. El objetivo es estabilizar el proceso, reducir acumulación de error y mecanizar las características en la orientación que protege la función.
| Condición de la pieza | Cómo puede ayudar 5 ejes | Nota para comprador |
|---|---|---|
| Características en cinco o más caras | Reduce resujeciones y realineación | Útil en carcasas, utillajes y estructuras robóticas |
| Agujeros o caras inclinadas | La herramienta puede atacar al ángulo correcto | Definir ángulo y relación con datums |
| Cavidades profundas | Herramientas más cortas reducen vibración y deflexión | Revisar radio de esquina y profundidad |
| Superficies curvas complejas | El ángulo de herramienta sigue mejor la superficie | Común en piezas médicas, aeroespaciales o de diseño |
| Relación estricta entre características | Menos setups pueden proteger posición | Marcar datums críticos e inspección |
| Paredes finas o riesgo de deformación | Mejor acceso reduce fuerza de corte | Indicar espesor y deformación aceptable |
3 ejes vs 5 ejes: qué cambia en coste
El mecanizado de 5 ejes puede tener mayor coste por hora, pero puede reducir el coste total si elimina preparaciones, evita utillajes especiales, mejora consistencia o previene retrabajo. La tarifa horaria más baja no siempre significa menor coste final.
Para piezas simples, el fresado 3 ejes sigue siendo la ruta más rentable. Para piezas complejas, 5 ejes puede acortar proceso y reducir riesgo. Un proveedor práctico debe comparar la ruta, no solo la etiqueta de máquina.
| Factor de coste | Ruta 3 ejes | Ruta 5 ejes |
|---|---|---|
| Programación | Normalmente más simple | Planificación de trayectorias más avanzada |
| Número de setups | Puede requerir varias sujeciones | Puede mecanizar más caras en un setup |
| Coste de utillaje | Puede necesitar útiles para características inclinadas | Puede reducir complejidad de utillaje |
| Tiempo de ciclo | Eficiente en caras planas simples | Puede reducir reposicionamiento y herramientas largas |
| Riesgo de inspección | Más cambios de setup pueden sumar error | Menos setups pueden mejorar relación entre características |

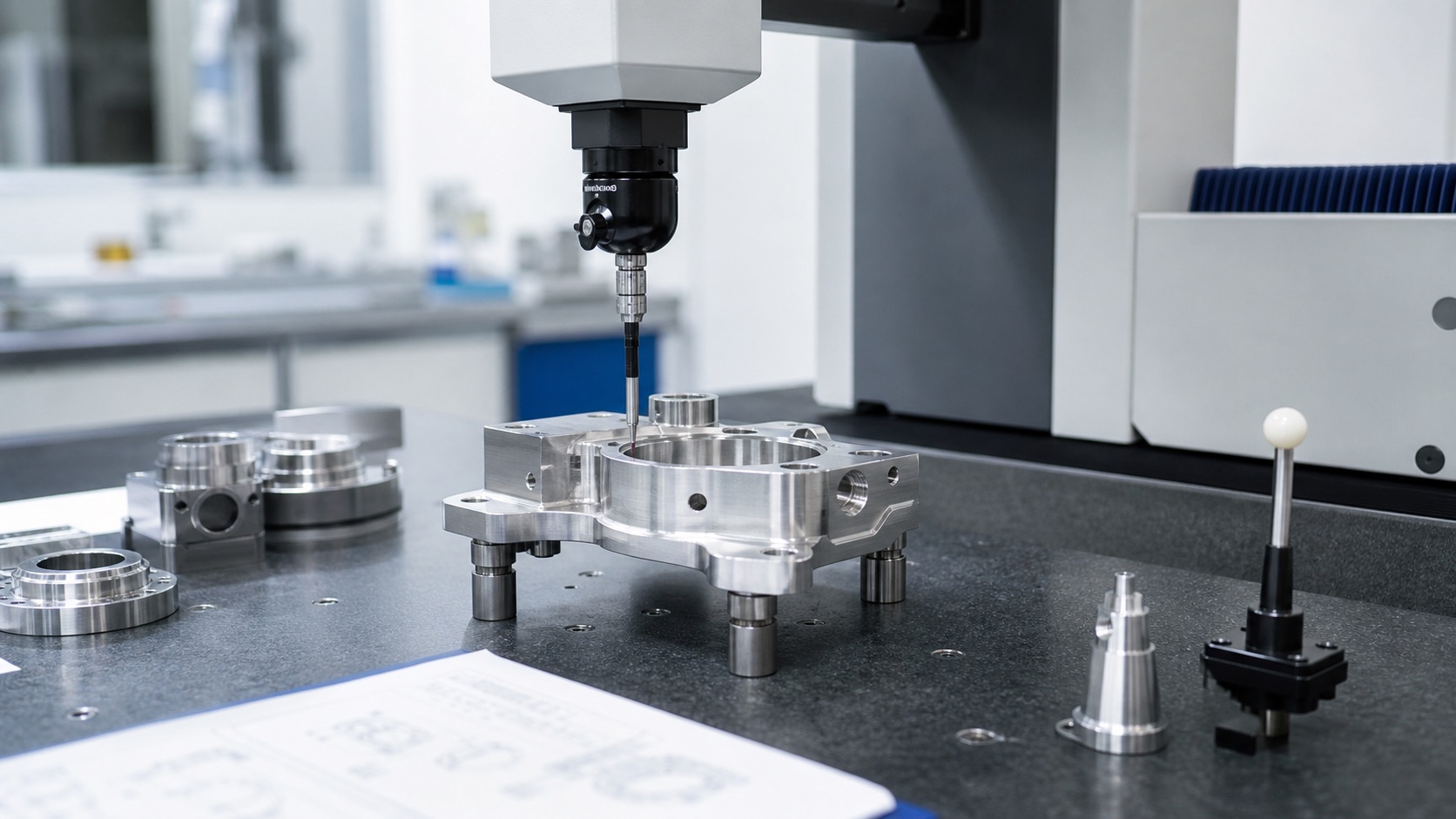

Tolerancia, datums e inspección
Muchos proyectos de 5 ejes se justifican por relaciones de tolerancia, no solo por la forma. Si un agujero, cara inclinada, patrón de tornillos y superficie de sellado dependen del mismo datum, mecanizarlos con menos preparaciones puede reducir error de alineación.
Sin embargo, el 5 ejes no reemplaza un buen plano. Datums, dimensiones críticas, GD&T, rugosidad e inspección deben estar claros. Sin esa información, el proveedor no sabe qué características debe proteger más.
| Requisito | Beneficio de 5 ejes | Nota de inspección |
|---|---|---|
| Posición de agujeros inclinados | La orientación de herramienta coincide con el ángulo | Definir datums y eje del agujero |
| Características concéntricas en varias caras | Menos setups reducen error de offset | Puede requerir CMM o utillaje de inspección |
| Carcasas de pared fina | Mejor acceso reduce fuerza de corte | Inspeccionar tras liberar sujeción si importa la deformación |
| Superficies de sellado | Permite mecanizar caras relacionadas en un setup controlado | Especificar planitud y Ra solo donde se necesita |
| Superficies curvas cosméticas | Control del ángulo puede mejorar acabado | Definir caras visibles y marcas aceptables |

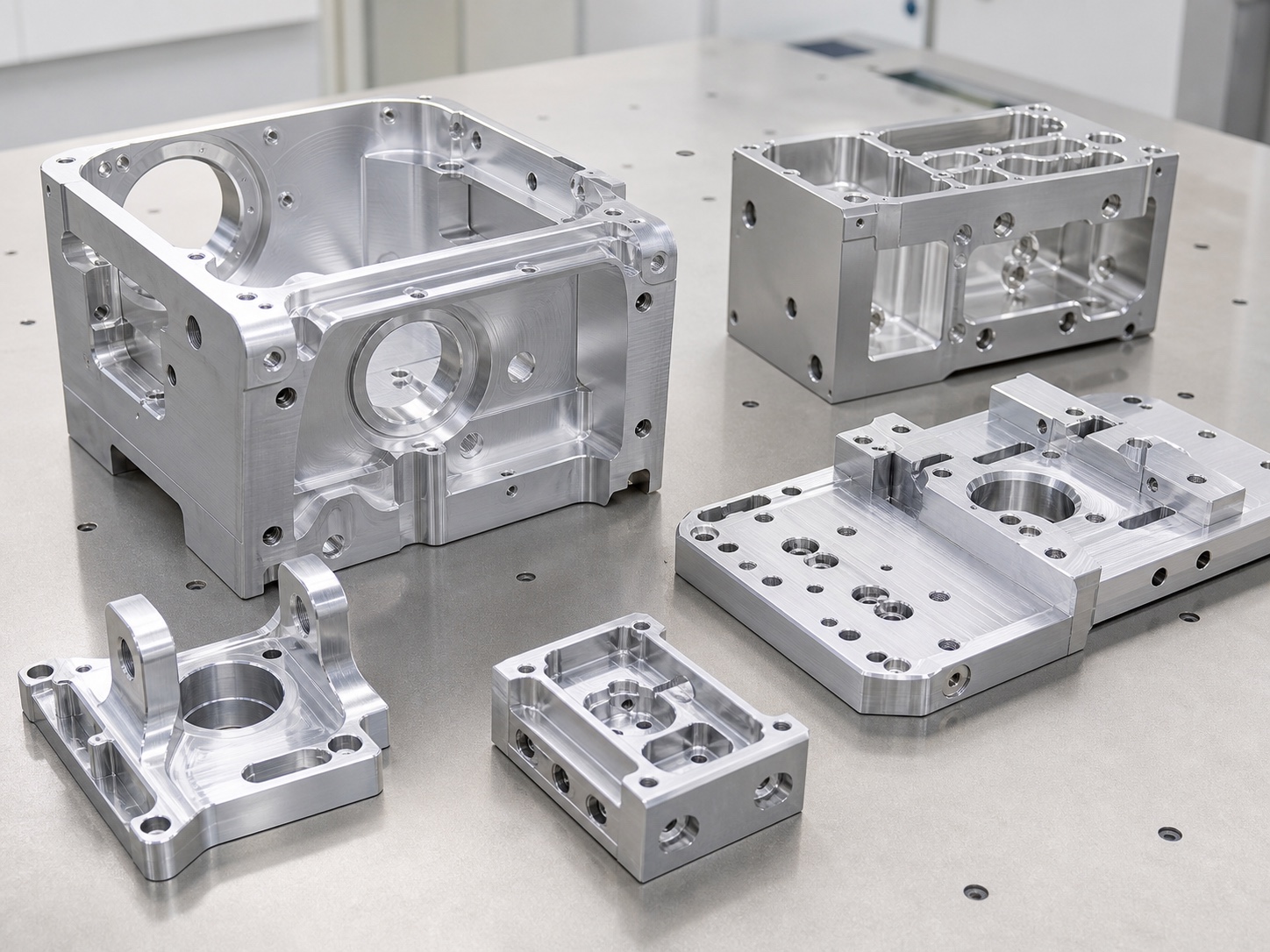

Piezas comunes para CNC de 5 ejes
El mecanizado 5 ejes es común cuando geometría y función no pueden separarse. Robótica, automatización, dispositivos médicos, utillajes aeroespaciales, energía y hardware de alta gama suelen incluir características multicaras y relaciones de montaje estrictas.
También es útil en prototipos cuando el diseño aún cambia y una ruta flexible reduce tiempo de desarrollo de utillajes.
| Tipo de pieza | Por qué encaja 5 ejes | Área crítica |
|---|---|---|
| Carcasas de articulación robótica | Agujeros multicaras, cavidades de aligeramiento y caras inclinadas | Datums y alineación de agujeros |
| Utillajes aeroespaciales o de prueba | Cavidades complejas, agujeros inclinados y repetibilidad | Estrategia de sujeción e informe de inspección |
| Componentes médicos | Superficies curvas, ajustes estrictos y transiciones limpias | Acabado y control de rebabas |
| Soportes ópticos o de sensor | Relaciones angulares precisas y caras estables | Planitud, ángulo y posición de agujero |
| Carcasas prototipo | Cambios frecuentes y acceso complejo | Control de revisión y características funcionales |
Cuándo quizá no necesita 5 ejes
No toda pieza CNC a medida debe pasar a 5 ejes. Una placa plana con agujeros, un soporte simple, un separador, una tapa básica o un eje torneado pueden fabricarse más rápido y barato con fresado 3 ejes o torneado CNC.
Si la pieza tiene acceso simple, tolerancias amplias y no hay relación crítica entre varias caras, 5 ejes puede añadir coste sin mejorar función. Una buena revisión DFM debe identificar si realmente aporta valor.
| Situación | Ruta más probable | Razón |
|---|---|---|
| Placa plana con agujeros | Fresado 3 ejes | Acceso simple y bajo riesgo de setup |
| Separador o eje redondo | Torneado CNC | Geometría rotacional |
| Bloque simple con cavidades superiores | Fresado 3 ejes | No requiere acceso inclinado |
| Prototipo de tolerancia amplia | Fresado 3 ejes o revisión de impresión 3D | 5 ejes puede no añadir valor |
| Pieza simple de alto volumen | Utillaje dedicado o torneado | Ciclo y automatización importan más |
Qué enviar para una RFQ de 5 ejes
Una cotización de 5 ejes necesita información suficiente para elegir la ruta correcta, no solo un archivo STEP. El proveedor debe entender qué características son críticas, qué superficies son cosméticas, cómo se monta la pieza y qué evidencia de inspección se requiere.
Si no está seguro de si la pieza necesita 5 ejes, envíe el paquete normal de RFQ y pida recomendación de proceso. Con intención de diseño clara, el proveedor puede comparar 3 ejes, 4 ejes, 5 ejes y rutas combinadas.
| Dato de RFQ | Por qué importa |
|---|---|
| Modelo STEP/STP | Permite revisar acceso, trayectorias y setup |
| Plano 2D | Define tolerancias, datums, roscas, acabado y notas |
| Características críticas | Muestra qué proteger en la planificación de setup |
| Material y cantidad | Afecta stock, estrategia de corte y utillaje |
| Acabado superficial | Cambia dimensión final y secuencia |
| Requisito de inspección | Aclara si se necesita CMM, calibres o primer artículo |
| Contexto de uso | Explica por qué ángulos, agujeros, paredes o caras son críticos |
Cómo OEMach revisa proyectos de 5 ejes
OEMach revisa solicitudes de mecanizado CNC de 5 ejes comprobando geometría, material, tolerancia, espesor de pared, estructura de datums, acabado y cantidad. Si 5 ejes mejora estabilidad o reduce riesgo de setup, lo recomendamos. Si una ruta de 3 ejes o torneado es más práctica, mantenemos el proceso simple.
En piezas de precisión, también revisamos la inspección desde el inicio. Agujeros críticos, caras inclinadas, superficies de sellado y relaciones de datums entre varias caras deben aparecer tanto en la estrategia de mecanizado como en la inspección final.
FAQ
¿El mecanizado CNC de 5 ejes siempre es más preciso?
No siempre. Puede mejorar precisión al reducir setups y mejorar acceso de herramienta, pero depende de programación, sujeción, material e inspección.
¿5 ejes es más caro que 3 ejes?
La tarifa por hora puede ser mayor, pero el coste total puede bajar si reduce preparaciones, utillajes, herramientas largas o retrabajo.
¿Qué piezas necesitan mecanizado CNC de 5 ejes?
Piezas con características inclinadas, superficies complejas, agujeros en varias caras, relaciones de datum estrictas, paredes finas o acceso difícil son buenas candidatas.
¿5 ejes reemplaza EDM o torneado?
A veces reduce operaciones secundarias, pero no reemplaza todos los procesos. Esquinas internas agudas, ranuras finas o geometría de eje pueden necesitar EDM, torneado u otras rutas.
¿Qué archivos debo enviar para cotizar 5 ejes?
Envíe STEP/STP, plano 2D, material, cantidad, acabado, dimensiones críticas, notas de datums e inspección.
Resumen
El mecanizado CNC de 5 ejes aporta más valor cuando reduce riesgo de setup, mejora acceso de herramienta y protege relaciones entre características de varias caras. No es necesario para toda pieza, pero puede ser correcto para carcasas complejas, articulaciones robóticas, utillajes, agujeros inclinados, superficies curvas y tolerancias multicaras. Una RFQ clara ayuda a elegir entre 3 ejes, 4 ejes, 5 ejes y rutas combinadas.
