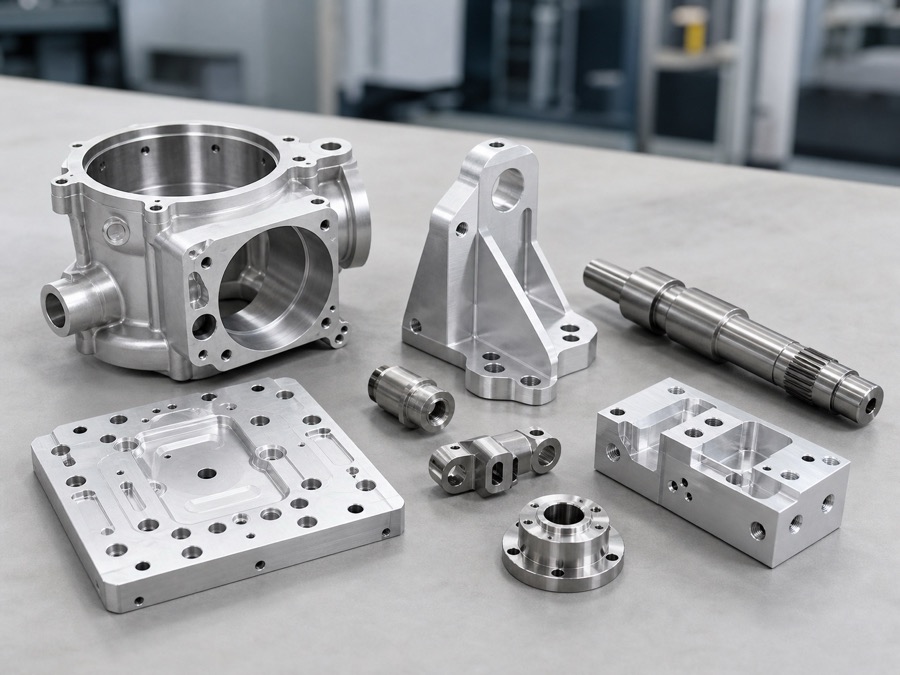

CNC-Bearbeitungstoleranzen definieren, wie stark ein Maß vom Nennwert in Zeichnung oder 3D-Modell abweichen darf. Bei kundenspezifischen Teilen sind sie nicht nur Zahlen für die Prüfung. Sie beeinflussen Bearbeitungsstrategie, Spannkonzept, Werkzeugwahl, Zykluszeit, Messmethode, Kosten und Lieferrisiko.
Ein häufiger Fehler ist, jedes Maß eng zu tolerieren, weil das Teil wichtig erscheint. Das erhöht meist die Kosten, ohne die Funktion zu verbessern. Besser ist es, die Merkmale zu identifizieren, die Montage, Bewegung, Dichtung, Ausrichtung oder Optik bestimmen, und nur dort engere Toleranzen anzuwenden.
Dieser Leitfaden erklärt, wie Einkauf und Konstruktion CNC-Toleranzen vor der Anfrage klar angeben können, damit der Lieferant den tatsächlichen Bedarf kalkuliert und nicht raten muss.
Was CNC-Bearbeitungstoleranzen wirklich bedeuten
Eine Toleranz ist die zulässige Abweichung um ein Nennmaß. Wenn eine Zeichnung 25,00 +/-0,05 mm vorgibt, darf das Teil zwischen 24,95 mm und 25,05 mm liegen. Je kleiner der zulässige Bereich ist, desto genauer muss der Prozess kontrolliert werden.
Die Schwierigkeit hängt auch davon ab, was gemessen wird. Eine einfache Außenlänge ist leichter zu halten als die Position mehrerer Bohrungen über zwei Aufspannungen. Ebenheit an einer dünnen Wand kann schwieriger sein als ein Längenmaß an einem massiven Block. Derselbe Toleranzwert kann daher je nach Geometrie sehr unterschiedliche Auswirkungen haben.
| Toleranzart | Typische Anwendung | Fertigungseinfluss |
|---|---|---|
| Linearmaß | Längen, Breiten, Dicken und Nutbreiten | Meist unkompliziert, außer bei dünnen, tiefen oder schwer zugänglichen Merkmalen |
| Bohrungsdurchmesser | Passstiftlöcher, Lagersitze, Durchgangsbohrungen | Kann Reiben, Ausdrehen, Sonderwerkzeug oder Nachprüfung erfordern |
| Position | Lochbilder und Positioniermerkmale | Hängt von Bezugssystem, Spannstabilität und Messmethode ab |
| Ebenheit | Montageflächen, Dichtflächen und Sensorauflagen | Kann bei dünnen oder erleichterten Teilen schwierig sein |
| Parallelität / Rechtwinkligkeit | Führungsflächen, Montageflächen und Gleitmerkmale | Erfordert sorgfältige Spannung und Bezugskontrolle |
| Oberflächenrauheit | Dichten, Gleiten, Optik oder Medienkontakt | Kann Schlichtgänge oder Sekundärprozesse erfordern |
Enge Toleranzen nicht überall anwenden
Eine Zeichnung mit engen Toleranzen an jedem Maß sagt dem Lieferanten, dass jedes Merkmal kritisch ist. Programmierung, Bearbeitung und Prüfung werden dadurch konservativer. Es kann auch unnötige Ausschussrisiken erzeugen, besonders bei Prototypen, deren reale Montageanforderung noch getestet wird.
Teilen Sie das Bauteil stattdessen in funktionale und nicht funktionale Bereiche. Kritische Merkmale sollten klar kontrolliert werden. Nicht kritische Geometrie kann allgemeine Toleranzen, Modellnotizen oder Standard-Werkstattfähigkeit nutzen. So wird die Zeichnung leichter prüfbar und die Kontrolle konzentriert sich auf die Leistung.
| Merkmal | Toleranzpriorität | Grund |
|---|---|---|
| Passstiftlöcher | Hoch | Kontrollieren Lage und wiederholbare Montageausrichtung |
| Lagersitze | Hoch | Kontrollieren Passung, Rundheit und Einpressverhalten |
| Sensorauflagen | Hoch | Beeinflussen Ebenheit, Kontakt und Kalibrierstabilität |
| Dichtnuten | Hoch | Beeinflussen Leckage, Kompression und Kantenzustand |
| Freitaschen | Mittel oder niedrig | Benötigen oft nur ausreichenden Freiraum |
| Verdeckte Außenkonturen | Niedrig | Beeinflussen Montage meist nicht, wenn Freiraum vorhanden ist |
| Kosmetische Fasen | Niedrig bis mittel | Brauchen Konsistenz, aber selten Präzisionstoleranz |
Praktische Toleranzstufen für CNC-Teile
Es gibt keine einzelne Toleranz für alle CNC-Teile. Material, Größe, Geometrie, Werkzeugzugang, Oberfläche und Messmethode spielen eine Rolle. Dennoch hilft das Denken in Toleranzstufen bei der Anfragevorbereitung.
Bei vielen kundenspezifischen Metallteilen reichen allgemeine Toleranzen für unkritische Geometrie. Präzisionstoleranzen sollten für Passmerkmale, kontrollierte Fügeflächen und Maße reserviert werden, die das Endprodukt beeinflussen.
| Toleranzstufe | Typische Anwendung | Kosten- und Prüfhinweis |
|---|---|---|
| Allgemeintoleranz | Unkritische Außenkonturen, Freiräume, grobe Maße | Am wirtschaftlichsten und schnell zu prüfen |
| +/-0,10 mm | Normale bearbeitete Maße und einfache Schnittstellen | Für viele Aluminium- und Stahlteile angemessen |
| +/-0,05 mm | Montagemerkmale, Nutbreiten, kontrollierte Höhen | Erfordert klarere Prozesskontrolle und Prüfung |
| +/-0,02 mm | Präzisionspassungen, Lagerstellen, Passstiftbezüge | Kann stabile Spannung, Schlichtgänge und CMM oder Lehren erfordern |
| Enger als +/-0,01 mm | Nur spezielle Präzisionsmerkmale | Muss nach Prozess, Material und Messmethode einzeln geprüft werden |
Wie Toleranzen Kosten und Lieferzeit beeinflussen
Engere Toleranzen bedeuten meist mehr Prozesskontrolle. Die Fertigung benötigt eventuell langsamere Schlichtgänge, stabilere Vorrichtungen, Werkzeugverschleißkompensation, Zwischenmessungen, Sonderlehren oder CMM-Messung. Werden enge Toleranzen auf viele Merkmale angewendet, wächst der Prüfaufwand schnell.
Auch die Lieferzeit kann sich ändern. Der Lieferant muss möglicherweise Spannstrategie bestätigen, Sonderwerkzeug beschaffen, Messkapazität reservieren oder Erstmusterprüfung einplanen. Bei eiligen Prototypen sollte klar sein, welche Maße sofort kontrolliert werden müssen und welche für erste Passproben gelockert werden können.
| Anforderung | Mögliche Zusatzarbeit | Frage an den Käufer |
|---|---|---|
| Enge Bohrungstoleranz | Reiben, Ausdrehen, Lehre oder CMM-Prüfung | Ist die Bohrung für Freigang, Lage oder Lagerpassung? |
| Ebenheit an dünner Platte | Spannungsmanagement, Sondervorrichtung und Flächenprüfung | Ist die ganze Fläche funktional oder nur lokale Pads? |
| Position vieler Bohrungen | Bezugskonzept und CMM-Programm | Welche Bohrungen richten aus und welche sind nur Freigang? |
| Feine Rauheit | Zusätzlicher Schlichtgang oder Polieren | Geht es um Dichtung, Gleiten oder Optik? |
| Vollständiger Messbericht | Mehr Prüfung und Dokumentation | Welche Maße brauchen dokumentierte Ergebnisse? |
Material und Geometrie verändern das Realistische
Toleranzfähigkeit ist nicht nur eine Maschinenfrage. Aluminium, Edelstahl, Titan, Messing, Kupfer, PEEK und POM verhalten sich beim Bearbeiten und Messen unterschiedlich. Dünne Wände können sich nach Materialabtrag bewegen. Kunststoffe können sich durch Spannkraft oder Temperatur verformen. Edelstahl kann Wärme halten und Werkzeugverschleiß verursachen.
Große Teile brauchen ebenfalls andere Betrachtung als kleine Teile. +/-0,02 mm an einer kurzen Bohrung kann realistisch sein. Dieselbe Toleranz über einen langen dünnen Rahmen kann besondere Prozessplanung, Spannungsabbau oder eine andere Messmethode erfordern.
| Situation | Toleranzrisiko | Praktische Kontrolle |
|---|---|---|
| Dünnwandiges Aluminium | Durchbiegung und Rattern während der Bearbeitung | Stufenweise schruppen, Wände stützen und nach Entspannung prüfen |
| PEEK- oder POM-Teile | Spannverzug und Temperaturempfindlichkeit | Scharfe Werkzeuge, niedrige Spannkraft und stabile Messtemperatur |
| Edelstahl | Wärme, Grate und Werkzeugverschleiß | Schnittparameter kontrollieren und kritische Merkmale sorgfältig schlichten |
| Lange Teile | Aufsummierter Fehler und Spannverzug | Klare Bezüge verwenden und unrealistische enge Gesamtlängentoleranzen vermeiden |
| Mehrseiten-Teile | Übertragungsfehler zwischen Aufspannungen | 5-Achs-Zugang oder starkes Bezugskonzept nutzen |
Toleranzen richtig in Zeichnungen angeben
Ein 3D-Modell allein reicht für Präzisions-CNC-Bearbeitung selten aus. Das Modell liefert Geometrie, aber die 2D-Zeichnung erklärt, was wichtig ist. Eine hilfreiche Zeichnung zeigt Allgemeintoleranz, kritische Maße, Bezüge, Gewinde, Rauheit, Oberflächenhinweise und Prüfanforderungen.
Vermeiden Sie vage Hinweise wie alle Maße kritisch. Nutzen Sie konkrete Angaben für wichtige Merkmale. Wenn GD&T verwendet wird, muss das Bezugssystem zur Montage oder Messung passen. Ein gutes Bezugssystem reduziert Streit zwischen Lieferant und Käufer.
| Zeichnungspunkt | Was enthalten sein sollte |
|---|---|
| Allgemeintoleranzblock | Standardtoleranz für Maße ohne Einzelangabe |
| Kritische Maße | Engere Toleranzen nur an Funktionsmerkmalen |
| Bezüge | Stabile Bezugsflächen oder Bohrungen passend zur Montage |
| Bohrungshinweise | Durchmesser, Tiefe, Gewinde, Reiben, Senkungen und Fasen |
| Rauheit | Nur wo Dichten, Gleiten, Optik oder Kontakt betroffen sind |
| Prüfhinweise | CMM-Bericht, Erstmuster oder Lehren, wenn erforderlich |
Was für eine genaue Toleranzprüfung gesendet werden sollte
Lieferanten können genauer kalkulieren, wenn sie Geometrie und Funktion verstehen. Enthält eine RFQ nur eine STEP-Datei ohne Toleranzhinweise, muss der Lieferant raten, welche Maße kritisch sind. Das führt zu konservativen Preisen oder wiederholten technischen Rückfragen.
Eine bessere RFQ erklärt den Zweck des Teils. Wenn beispielsweise zwei Bohrungen einen Robotersensorhalter positionieren, markieren Sie diese Bohrungen als kritisch. Wenn die Außenkontur nur eine Abdeckung freihält, braucht sie vielleicht keine enge Kontrolle. Diese Information senkt Kosten, ohne das Design zu schwächen.
| RFQ-Information | Warum sie hilft |
|---|---|
| STEP/STP-Datei | Ermöglicht Prüfung von Werkzeugwegen, Spannung und Materialabtrag |
| 2D-Zeichnung | Zeigt Toleranzen, Bezüge, Gewinde, Oberfläche und Prüfhinweise |
| Anwendungskontext | Erklärt, welche Maße Montage oder Funktion beeinflussen |
| Liste kritischer Merkmale | Hilft bei DFM- und Prüfplanung |
| Material und Oberfläche | Verändern Bearbeitungsverhalten und Endmaßprüfung |
| Stückzahl und Lieferzeit | Beeinflussen Rüstung, Prüfumfang und Kostenstruktur |
Wie OEMach Toleranzen prüft
OEMach prüft CNC-Bearbeitungstoleranzen vor der Angebotserstellung für kundenspezifische Präzisionsteile. Wir prüfen, welche Merkmale kritisch sind, ob das Toleranzniveau zu Material und Geometrie passt, wie viele Aufspannungen benötigt werden und welche Prüfmethode sinnvoll ist.
Wenn eine Toleranz enger erscheint als funktional nötig, schlagen wir eine praktischere Angabe vor. Ist ein Merkmal wirklich kritisch, bleibt es im Bearbeitungs- und Prüfplan sichtbar. So lassen sich Kosten kontrollieren, ohne Passung, Ausrichtung, Dichtung oder Zuverlässigkeit zu gefährden.
FAQ
Was ist eine normale CNC-Bearbeitungstoleranz?
Für viele unkritische Maße kann eine Allgemeintoleranz oder etwa +/-0,10 mm ausreichen. Präzisionsmerkmale können je nach Geometrie und Funktion +/-0,05 mm, +/-0,02 mm oder enger benötigen.
Sollte ich jedes Maß eng tolerieren?
Nein. Enge Toleranzen gehören an Funktionsmerkmale wie Passungen, Bezüge, Dichtflächen, Lagersitze und Positionierbohrungen. Unkritische Geometrie kann allgemeine Toleranzen nutzen.
Erhöht eine enge Toleranz immer die CNC-Kosten?
Meist ja. Sie kann Bearbeitungszeit, Spannplanung, Prüfung, Dokumentation und Nacharbeitsrisiko erhöhen.
Brauche ich eine 2D-Zeichnung, wenn ich eine STEP-Datei habe?
Für Präzisionsteile ja. Die STEP-Datei zeigt Geometrie, aber die 2D-Zeichnung kommuniziert Toleranzen, Bezüge, Gewinde, Oberflächen und Prüfhinweise.

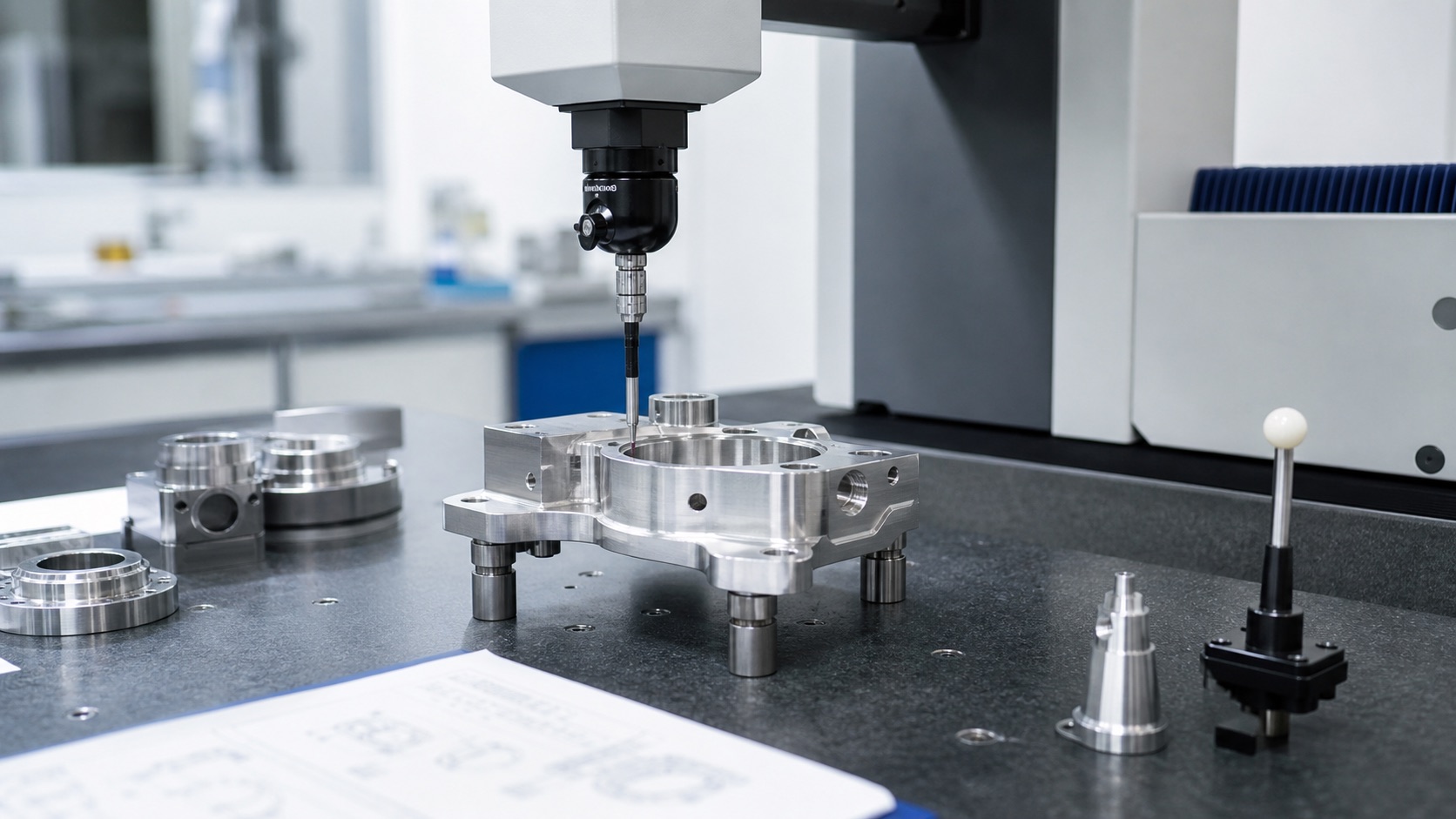

Wann sollte ich einen CMM-Bericht verlangen?
Wenn kritische Maße, Positionsbeziehungen, Ebenheit oder GD&T-Anforderungen für die Abnahme dokumentiert werden müssen.
Zusammenfassung
Gute CNC-Toleranzkontrolle beginnt mit klaren Prioritäten. Tolerieren Sie nicht jedes Maß eng. Identifizieren Sie Funktionsmerkmale, definieren Sie realistische Toleranzstufen, nutzen Sie klare Bezüge und senden Sie STEP-Dateien zusammen mit 2D-Zeichnungen. Eine praktische Toleranzstrategie senkt Kosten, verkürzt Lieferzeiten und verbessert die Lieferantenkommunikation, während die leistungsbestimmenden Merkmale geschützt bleiben.
