Tolerancias de mecanizado CNC: cómo especificarlas en piezas a medida

Las tolerancias de mecanizado CNC definen cuánta variación se permite respecto a la medida nominal de un plano o modelo 3D. En piezas a medida, no son solo números para inspección. Influyen en la estrategia de mecanizado, fijación, herramientas, tiempo de ciclo, método de medición, coste y riesgo de entrega.

Un error común es poner tolerancias estrictas en todas las dimensiones porque la pieza parece importante. Eso suele aumentar el coste sin mejorar la función. Es mejor identificar qué características controlan montaje, movimiento, sellado, alineación o apariencia, y aplicar tolerancias más ajustadas solo ahí.

Esta guía explica cómo compradores e ingenieros pueden especificar tolerancias CNC con claridad antes de solicitar cotización, para que el proveedor cotice el requisito real y no tenga que adivinar.

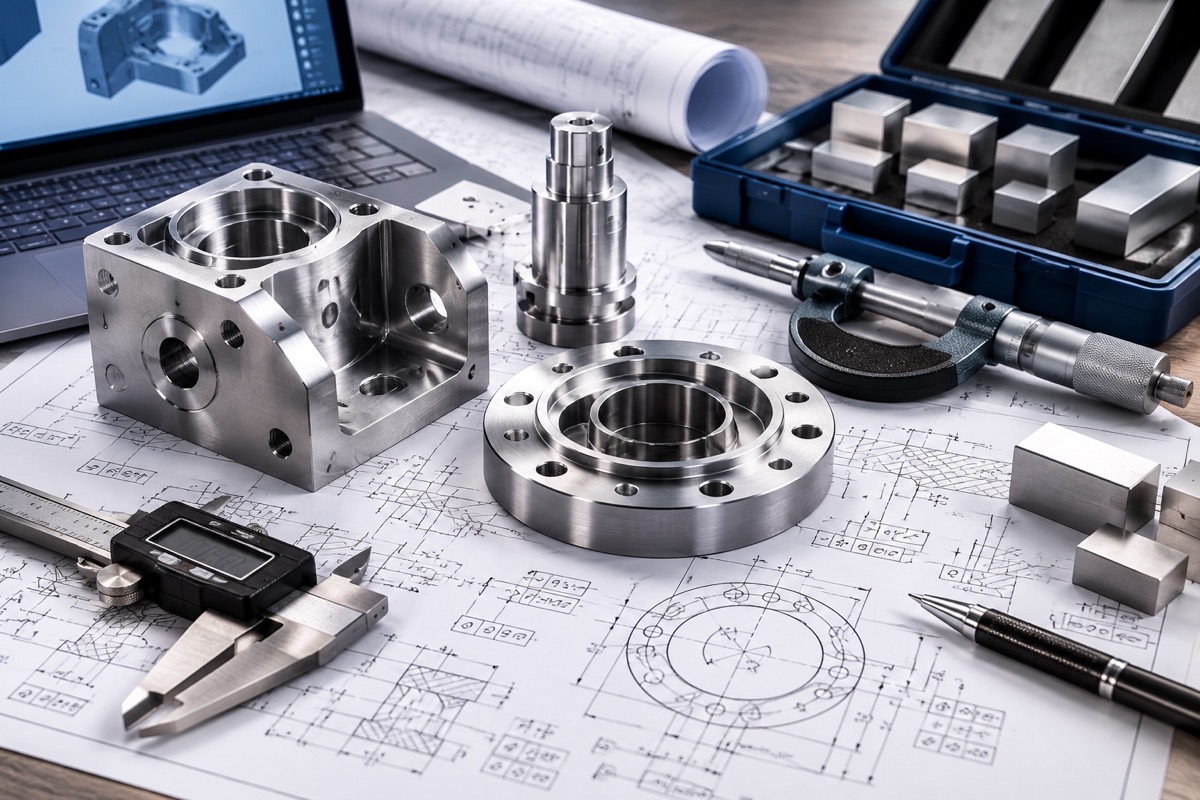

Guía de tolerancias de mecanizado CNC para planos de piezas a medida

Qué significan realmente las tolerancias CNC

Una tolerancia es la variación permitida alrededor de una dimensión nominal. Si un plano indica 25,00 +/-0,05 mm, la pieza puede aceptarse entre 24,95 mm y 25,05 mm. Cuanto menor sea el rango permitido, más controlado debe ser el proceso.

La dificultad también depende de lo que se mide. Una longitud exterior simple es más fácil que la posición de varios agujeros entre dos preparaciones. Una planitud en una pared delgada puede ser más difícil que una medida lineal en un bloque rígido. Por eso, el mismo valor de tolerancia puede tener impactos distintos según la geometría.

Tipo de tolerancia Uso típico Impacto en fabricación
Medida lineal Longitudes, anchos, espesores y ranuras Normalmente directa salvo en zonas finas, profundas o de difícil acceso
Diámetro de agujero Pasadores, alojamientos, agujeros de paso Puede requerir escariado, mandrinado, herramienta especial o inspección posterior
Posición Patrones de agujeros y elementos de localización Depende de datums, estabilidad de fijación e inspección
Planitud Caras de montaje, sellado y pads de sensor Puede ser difícil en piezas delgadas o aligeradas
Paralelismo / perpendicularidad Guías, interfaces de montaje y superficies deslizantes Requiere fijación y control de referencia cuidadosos
Rugosidad superficial Sellado, deslizamiento, estética o contacto con fluido Puede exigir pasadas de acabado o proceso secundario

No aplique tolerancias estrictas en todas partes

Un plano con tolerancias estrictas en cada dimensión comunica al proveedor que todo es crítico. Eso hace que programación, mecanizado e inspección sean más conservadores. También puede crear rechazos innecesarios, sobre todo en prototipos donde el requisito real todavía se está validando.

Conviene separar zonas funcionales y no funcionales. Las características críticas deben controlarse claramente. La geometría no crítica puede usar tolerancias generales, notas del modelo o capacidad estándar de taller. Así el plano es más fácil de revisar y la inspección se concentra en lo que afecta al rendimiento.

Característica Prioridad de tolerancia Razón
Agujeros para pasadores Alta Controlan posición y repetibilidad de montaje
Alojamientos de rodamientos Alta Controlan ajuste, redondez y comportamiento de prensado
Superficies de sensor Alta Afectan planitud, contacto y estabilidad de calibración
Ranuras de sellado Alta Afectan fuga, compresión y condición de borde
Cavidades de alivio Media o baja Normalmente solo necesitan espacio suficiente
Perfiles exteriores ocultos Baja No suelen afectar al montaje si hay holgura
Chaflanes cosméticos Baja a media Requieren consistencia, pero rara vez precisión si no están expuestos

Niveles prácticos de tolerancia para piezas CNC

No existe una tolerancia única para todas las piezas CNC. Material, tamaño, geometría, acceso de herramienta, acabado e inspección importan. Aun así, pensar por niveles ayuda al preparar una RFQ.

En muchas piezas metálicas a medida, las tolerancias generales bastan para geometría no crítica. Las tolerancias de precisión deben reservarse para zonas de acoplamiento, ajustes controlados y dimensiones que afectan al producto final.

Nivel de tolerancia Uso típico Nota de coste e inspección
Tolerancia general Perfiles no críticos, zonas de holgura, dimensiones aproximadas La opción más eficiente y rápida de inspeccionar
+/-0,10 mm Dimensiones mecanizadas comunes e interfaces simples A menudo razonable para aluminio y acero
+/-0,05 mm Características de montaje, ranuras y alturas controladas Requiere mejor control de proceso e inspección
+/-0,02 mm Ajustes de precisión, rodamientos y dimensiones relacionadas con pasadores Puede requerir fijación estable, pasadas de acabado y CMM o calibres
Más estricto que +/-0,01 mm Solo características especiales de precisión Debe revisarse caso por caso según proceso, material y medición

Cómo las tolerancias afectan coste y plazo

Las tolerancias más estrictas normalmente implican más control de proceso. El mecanizador puede necesitar pasadas de acabado más lentas, fijaciones más estables, compensación de desgaste, controles intermedios, calibres especiales o medición CMM. Si se aplican a muchas características, el tiempo de inspección crece rápido.

El plazo también puede cambiar. El proveedor puede necesitar confirmar estrategia de fijación, pedir herramientas especiales, reservar equipo de medición o añadir inspección de primera pieza. En prototipos urgentes, indique qué medidas deben controlarse desde el inicio y cuáles pueden relajarse para pruebas de ajuste.

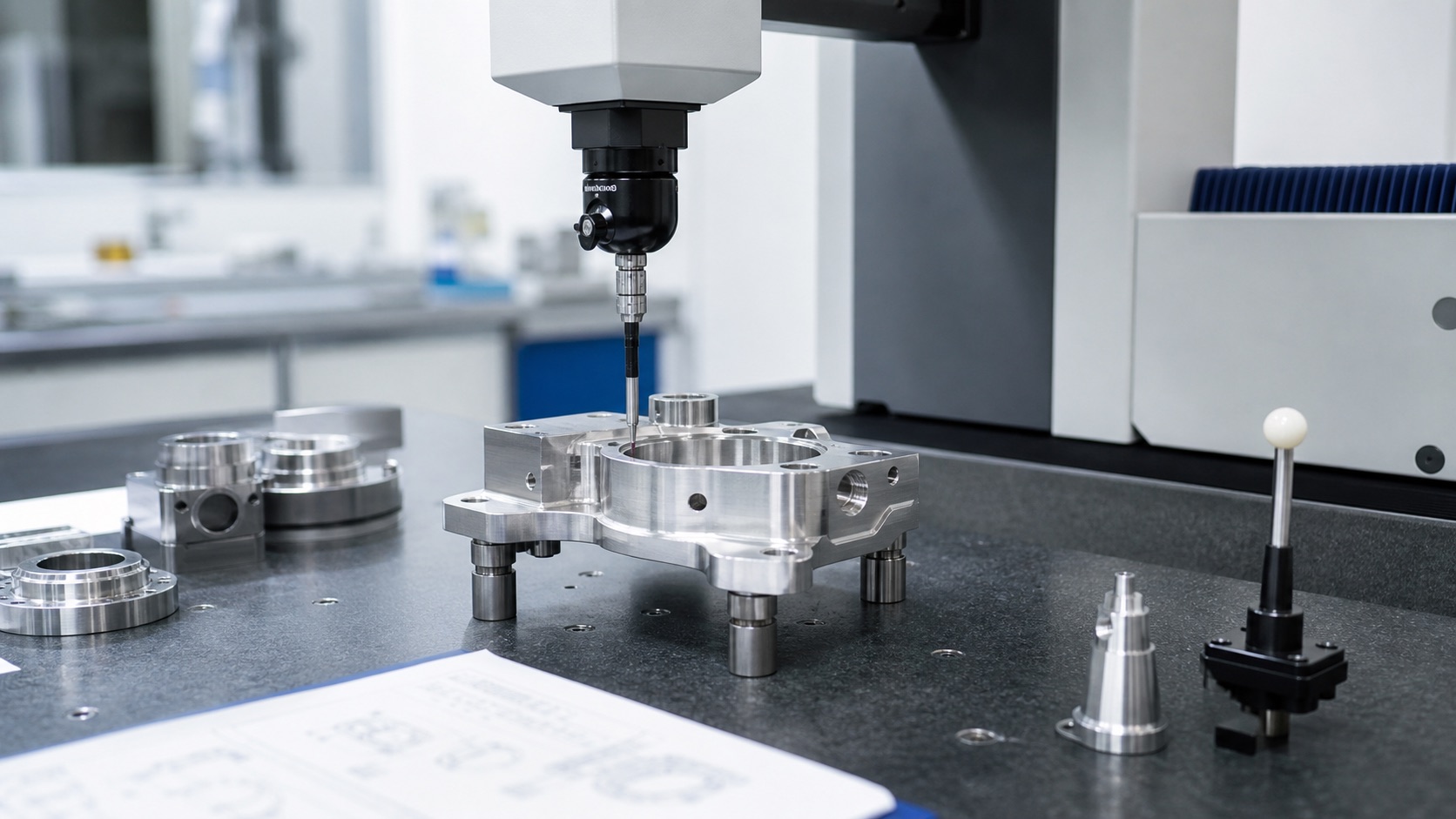

Informe CMM para tolerancias de mecanizado CNC de precisión

Requisito Trabajo adicional posible Pregunta para el comprador
Tolerancia estrecha en agujero Escariado, mandrinado, calibre o CMM ¿Es agujero de paso, localización o ajuste de rodamiento?
Planitud en placa delgada Control de tensiones, fijación especial e inspección de cara ¿Toda la cara es funcional o solo pads locales?
Posición en muchos agujeros Plan de datums y programa CMM ¿Qué agujeros alinean y cuáles son de holgura?
Rugosidad fina Pasada extra de acabado o pulido ¿Es por sellado, deslizamiento o apariencia?
Informe dimensional completo Más inspección y documentación ¿Qué dimensiones necesitan resultado documentado?

Material y geometría cambian lo que es realista

La capacidad de tolerancia no depende solo de la máquina. Aluminio, acero inoxidable, titanio, latón, cobre, PEEK y POM se comportan de forma distinta durante corte y medición. Las paredes finas pueden moverse al retirar material. Los plásticos pueden deformarse por sujeción o temperatura. El acero inoxidable retiene calor y desgasta herramientas.

Las piezas grandes también requieren otro enfoque. Una tolerancia de +/-0,02 mm en un agujero corto puede ser realista. La misma tolerancia a lo largo de un marco delgado puede exigir planificación especial, alivio de tensiones o un método de medición distinto.

Situación Riesgo de tolerancia Control práctico
Aluminio de pared fina Deflexión y vibración durante mecanizado Desbaste por etapas, soporte y medición tras liberar
Piezas de PEEK o POM Deformación por sujeción y sensibilidad térmica Herramientas afiladas, baja presión y temperatura estable
Acero inoxidable Calor, rebabas y desgaste de herramienta Control de parámetros y acabado cuidadoso en zonas críticas
Piezas largas Error acumulado y deformación de fijación Datums claros y evitar tolerancias estrictas en toda la longitud
Piezas de varias caras Error entre preparaciones Usar acceso 5 ejes o estrategia fuerte de datums

Cómo marcar tolerancias en planos

Un modelo 3D por sí solo rara vez basta para mecanizado CNC de precisión. El modelo da geometría, pero el plano 2D explica qué importa. Un plano útil debe mostrar tolerancia general, dimensiones críticas, datums, roscas, rugosidad, acabado e inspección requerida.

Evite notas vagas como todas las dimensiones críticas. Use llamadas específicas para las características importantes. Si usa GD&T, asegúrese de que los datums reflejan cómo se monta o mide la pieza. Un buen esquema reduce desacuerdos entre proveedor y comprador.

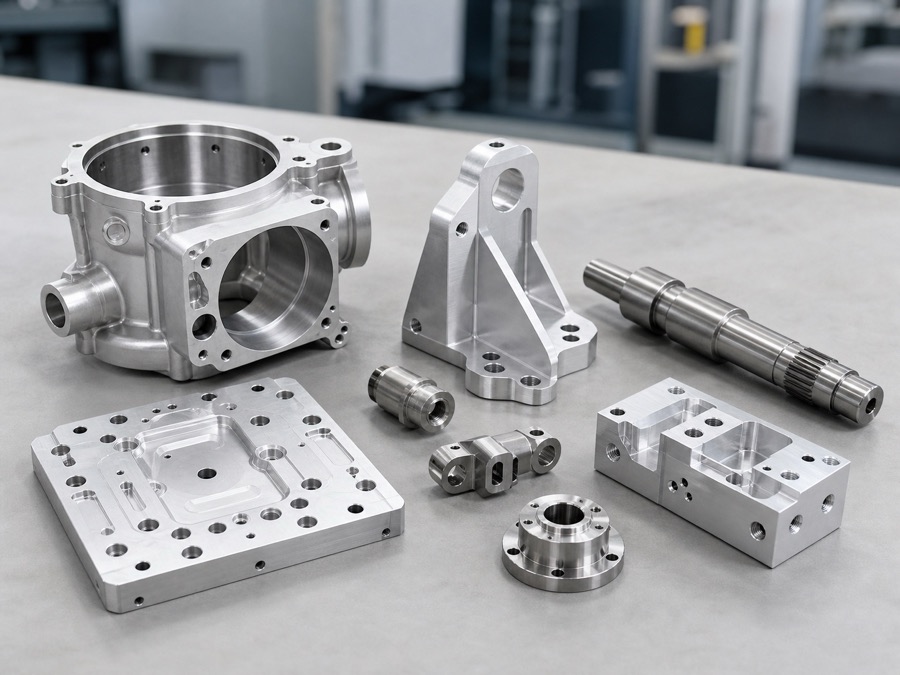

Pieza CNC a medida revisada según requisitos funcionales de tolerancia

Elemento del plano Qué incluir
Bloque de tolerancia general Tolerancia por defecto para dimensiones sin llamada individual
Dimensiones críticas Tolerancia más estricta solo en características funcionales
Datums Caras o agujeros de referencia estables que coinciden con el montaje
Notas de agujeros Diámetro, profundidad, rosca, escariado, avellanado y chaflán
Rugosidad Solo donde afecte sellado, deslizamiento, apariencia o contacto
Notas de inspección CMM, primera pieza o calibres cuando se requiera

Qué enviar para una revisión de tolerancias precisa

Los proveedores cotizan mejor cuando entienden geometría y función. Si la RFQ incluye solo STEP sin tolerancias, el proveedor debe adivinar qué dimensiones son críticas. Eso puede generar precio conservador o muchas preguntas técnicas.

Una RFQ mejor explica el propósito de la pieza. Por ejemplo, si dos agujeros localizan un soporte de sensor robótico, márquelos como críticos. Si el perfil exterior solo deja paso a una tapa, quizá no necesite control estricto. Esta información reduce coste sin debilitar el diseño.

Información de RFQ Por qué ayuda
Archivo STEP/STP Permite revisar trayectorias, fijación y arranque de material
Plano 2D Muestra tolerancias, datums, roscas, acabado e inspección
Contexto de aplicación Explica qué dimensiones afectan montaje o función
Lista de características críticas Ayuda a enfocar DFM e inspección
Material y acabado Cambian comportamiento de mecanizado y revisión dimensional final
Cantidad y plazo Afectan preparación, inspección y estructura de coste

Cómo OEMach revisa tolerancias

OEMach revisa las tolerancias de mecanizado CNC antes de cotizar piezas de precisión a medida. Comprobamos qué características son críticas, si el nivel de tolerancia coincide con material y geometría, cuántas preparaciones se necesitan y qué método de inspección corresponde.

Cuando una tolerancia parece más estricta de lo necesario, podemos sugerir una llamada más práctica. Cuando una característica es realmente crítica, la mantenemos visible en el plan de mecanizado e inspección. Así el comprador controla coste sin perder ajuste, alineación, sellado ni fiabilidad.

FAQ

¿Cuál es una tolerancia normal de mecanizado CNC?

Para muchas dimensiones no críticas, una tolerancia general o alrededor de +/-0,10 mm puede ser suficiente. Las características de precisión pueden requerir +/-0,05 mm, +/-0,02 mm o más estricto según geometría y función.

¿Debo poner tolerancias estrictas en todas las dimensiones?

No. Deben aplicarse a características funcionales como ajustes, datums, superficies de sellado, alojamientos y agujeros de localización. La geometría no crítica puede usar tolerancias generales.

¿Una tolerancia estricta siempre aumenta el coste CNC?

Normalmente sí. Puede añadir tiempo de mecanizado, planificación de fijación, inspección, documentación y riesgo de retrabajo.

¿Necesito plano 2D si ya tengo archivo STEP?

Para piezas de precisión, sí. El STEP muestra geometría, pero el plano 2D comunica tolerancias, datums, roscas, acabado e inspección.

¿Cuándo debo pedir informe CMM?

Pídalo cuando dimensiones críticas, relaciones de posición, planitud o requisitos GD&T deban documentarse para aceptación.

Resumen

Un buen control de tolerancias CNC empieza por prioridades claras. No haga estricta cada dimensión. Identifique características funcionales, defina tolerancias realistas, use datums claros y envíe STEP junto con plano 2D. Una estrategia práctica reduce coste, acorta plazo y mejora la comunicación con el proveedor mientras protege las características que determinan el rendimiento.
