Umfang des repräsentativen Beispiels

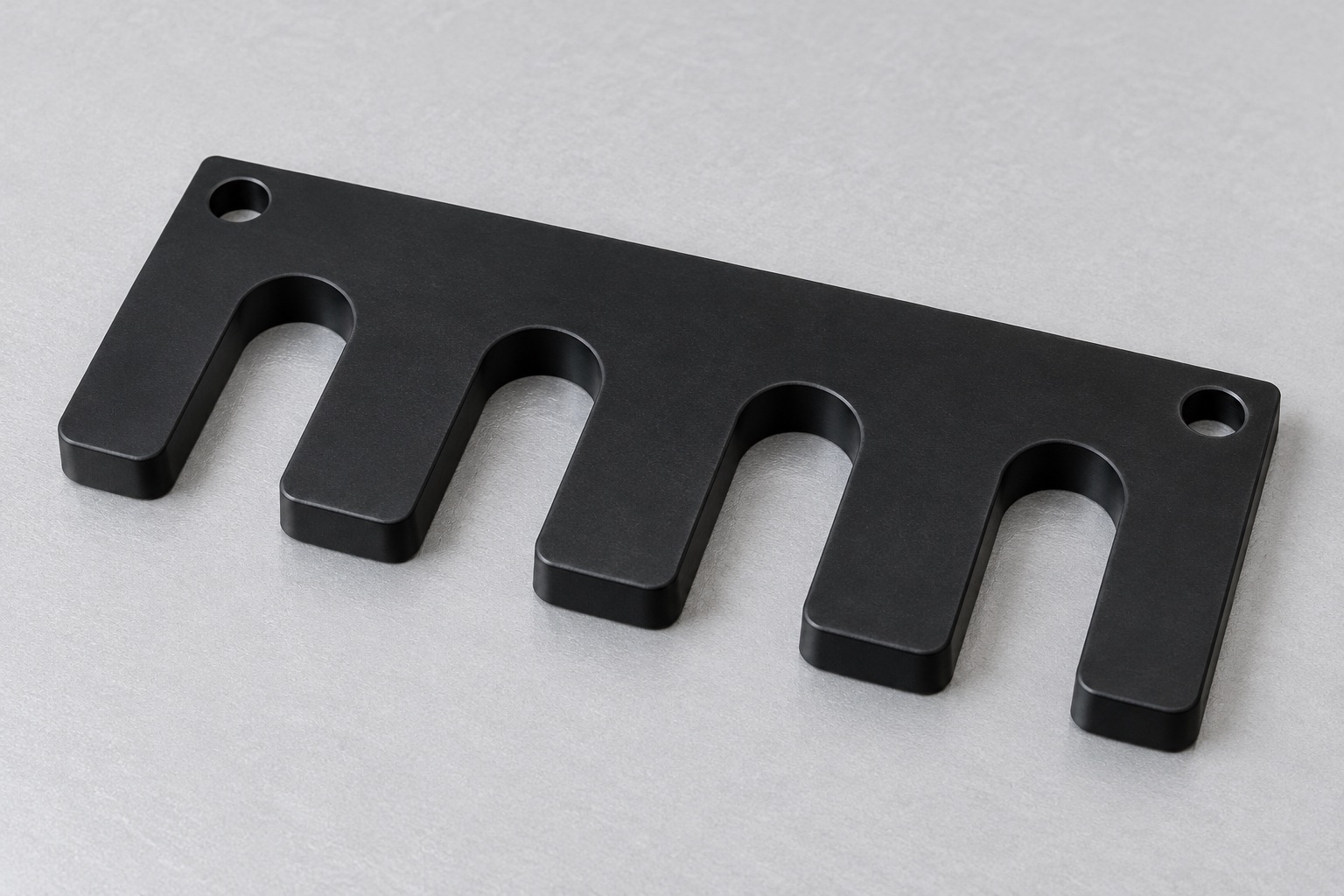

Dieses repräsentative Beispiel beschreibt einen vorgeschlagenen CNC-Fertigungsablauf für einen einteiligen schwarzen POM-C-Positionierkamm für den Außenkontakt mit geschlossenen Laborröhrchen, mit vier offenen U-Schlitzen, fünf stumpfen Kammfingern und zwei einfachen hinteren Durchgangsbohrungen. Es handelt sich um eine geräteseitige Komponente eines medizinischen Laborinstruments, nicht um eine vollständig qualifizierte Anwendung. Die Bilder sind illustrativ. Eine tatsächliche Lieferung an einen Kunden, ein gefertigtes Muster und Messaufzeichnungen liegen diesem Beispiel nicht zugrunde. Erreichte Toleranzen, Wiederholgenauigkeit, Belastbarkeit, Haltewirkung, Verschleißlebensdauer, sterile Lieferung, medizinische Zertifizierung und validierte Gerätesicherheit werden nicht als erzielte Ergebnisse dargestellt. Ein realer Auftrag benötigt eigene freigegebene Unterlagen, Werkstoffnachweise, Produktionsaufzeichnungen und eine Prüfung am tatsächlich fertiggestellten Bauteil. Die Qualifizierung der vollständigen Baugruppe bleibt eine gesondert zu definierende Aufgabe.
Röhrchen und Auflagestation prüfen
Die vorgeschlagene Bestellung würde mit dem freigegebenen Kammmodell und der Zeichnung, der genauen Familie geschlossener Röhrchen, der Stützbasis, den Montageteilen und der Überarbeitung der Installation beginnen. Zulässige Röhrchenkontaktbereiche, Eintrittsrichtung und separate Halteteile würden vor der Auswahl einer Route identifiziert. Fehlende Informationen würden geklärt und nicht aus dem Nenndurchmesser abgeleitet. Man geht nicht davon aus, dass der Kamm das Gewicht trägt, ein Entweichen verhindert oder für eine andere Röhrchenfamilie geeignet ist. Die Herstellungsabnahme, die optionale Röhrchenpassung und die Qualifizierung der kompletten Station blieben getrennte Zuständigkeiten und verhinderten, dass ein einfaches Open-Slot-Konzept ohne relevante Anwendungsnachweise als validiertes Probenhandhabungssystem präsentiert wird.
Schwarzes POM-C rückverfolgen
Materialaufzeichnungen würden die genehmigte Sorte, die Lagerform, den Zustand, die Charge und die gekauften Endprozesse identifizieren. Der Lieferant würde aufgrund optischer Ähnlichkeit keine andere schwarze Polymer- oder Acetalvariante ersetzen. Bei den allgemeinen Informationen zur POM-Bearbeitung von Ensinger handelt es sich um Verarbeitungsinformationen und nicht um eine medizinische Zulassung dieser Komponente. Die Rohlingsvorbereitung und -zugabe würde die vorgeschlagene Haltereihenfolge und die verbleibenden Fingerabschnitte berücksichtigen. Die Materialidentität bleibt durch Bearbeitung und Verpackung nachverfolgbar. Desinfektionsmittelverträglichkeit, quantifizierter Verschleiß, Sauberkeit oder biologische Eigenschaften würden gesondert vereinbarte Anforderungen und Nachweise erfordern und nicht Annahmen aus einer allgemeinen Materialbeschreibung.
Flächen- und Montagebezüge herstellen
Bei den ersten Arbeiten würden genehmigte Referenzen für die nützlichen Stützflächen, das Außenprofil, das Montagemuster und die Schlitzreihe erstellt. Durch das Halten würden zukünftige Kontakte geschützt, ohne dass konzentrierter Druck erforderlich wäre, um die Platte konform erscheinen zu lassen. Späne würden vor der Neuausrichtung entfernt. Der Lieferant würde überprüfen, wie Referenzen zwischen Vorgängen übertragen werden, anstatt jedes Feature von einer praktischen Rohkante aus zurückzusetzen. Die Endabnahme würde sich nach relevanten Prozessen auf den vereinbarten Endzustand beziehen. Ein Kamm, dessen Finger nur dann ausgerichtet aussahen, wenn er stark zurückgehalten wurde, würde nicht automatisch der freigegebenen Zeichnung genügen oder Kontakt mit dem eigentlichen Röhrchen und der Stützbasis herstellen.
Vier offene U-Schlitze fräsen
Jeder Schlitz folgt der genehmigten Breite, Nutztiefe, dem Wurzelradius, dem Eintritt und der Position relativ zu den akzeptierten Referenzen. Der Werkzeugzugang und das verbleibende Material zwischen den Schlitzen würden vor der Produktion überprüft. Der Lieferant würde weder eine Wurzel vergrößern noch einen Finger verdünnen, um an ein unbekanntes Röhrchen zu passen. Modell- und Zeichnungskonflikte würden vor der Fertigstellung gelöst. Ein offener Schlitz würde allein deshalb nicht als Merkmal mit geschlossener Bohrung akzeptiert werden, weil ein Stift in sein abgerundetes Ende eindringt. Autorisierte Änderungen würden in der Geometrie und den Prüfdokumenten nachvollziehbar bleiben, anstatt einen handjustierten Kamm als universelle Referenz für spätere Röhrchenvarianten zu hinterlassen.
Zwei hintere Durchgangsbohrungen
Die einfachen Durchgangslöcher würden den freigegebenen Größen-, Lage- und Kantenanforderungen entsprechen. Sie würden sich von Präzisions-Positionierbohrungen, Senkungen oder Gewinden unterscheiden. Die tatsächlichen Montageteile und nützlichen Kontakte würden überprüft, ohne eine Schraube aus einer Abbildung auszuwählen. Wenn die Station separate Dübel oder Anpassungen benötigt, erfordern diese Funktionen eine eigene kontrollierte Definition. Der Lieferant würde keinen Schlitz oder keine Aussparung hinzufügen, um eine Montagebeobachtung zu korrigieren. Die erforderlichen Beziehungen zwischen den Löchern, der U-Nut-Reihe und den Stützflächen bleiben Teil der Maßprüfung und werden nicht aus einer Kammverschraubung an einer Platte abgeleitet.
Kontaktgrenzen bearbeiten und reinigen
Der Lieferant prüft Münder, Wurzeln, Fingerspitzen, Lochausgänge und Außenkanten auf anhaftendes Material oder unerwünschte scharfe Merkmale. Zugelassene Kantenbrüche würden die nützliche Führung, Schlitztiefe und Teilung bewahren. Das Schleifen zur Verbesserung der Passform eines Röhrchens würde eine autorisierte Überprüfung der Geometrie erfordern und nicht als kosmetische Nachbearbeitung verschwinden. Die Reinigung und Endbearbeitung würde dem gekauften Umfang entsprechen und die exakte Qualität schützen. Eine glatte schwarze Oberfläche wäre kein Beweis für gemessene Partikel, validierte Desinfektion oder sterile Lieferung. Materialcharge, Überarbeitung und Anpassungen bleiben vor der Maßabnahme und mechanischen Verpackung mit dem tatsächlich fertigen Kamm verknüpft.
Offene Schlitzgeometrie prüfen
Der vorgeschlagene Plan würde Schlitzprofile, Breite, Tiefe, Teilung, Montagemerkmale, Nutzflächen und erforderliche Beziehungen den vereinbarten Methoden zuordnen. Stütz- und Messkontakte würden einen irreführenden Fingerablenkungszustand vermeiden. Eine Lehre, die an eine Wurzel passt, oder ein Messschieber, der die Außenlänge prüft, würden nicht alle Merkmale ermitteln. Unzugängliche Regionen würden vor der Annahme besprochen. Eine beispielhafte KMG-Einrichtung würde nicht als erreichte Toleranz gemeldet werden. Tatsächliche Inspektionsaufzeichnungen würden sich auf das tatsächlich fertige Teil, die Zeichnungsrevision und den Materialzustand beziehen und nicht auf ein nicht identifiziertes Röhrchen- oder Vorrichtungsbild, das als Ersatz für die Maßanforderungen verwendet wird.
Unterlagen ohne erfundene Ergebnisse
Der vorgeschlagene Erstmusterbericht würde Revision, Materialcharge, nummerierte Merkmale, Methoden und Endzustand angeben. Es werden keine Werte angegeben, da dieses Beispiel keine hergestellten Muster oder tatsächlichen Messdatensätze enthält. Ein echtes Projekt würde Unstimmigkeiten und autorisierte Änderungen nachvollziehbar halten. Durch die Konformität der Komponenten wird weder die Röhrchenretention, die Probensicherheit, die Reinigungsvalidierung noch die Testgenauigkeit bestimmt. Optionale Montagebeobachtungen und eine vollständige Stationsbewertung bleiben separate Leistungen. Dadurch wird vermieden, dass aus einer plausiblen CNC-Route eine fabrizierte Kundenakzeptanz, ein unbegründeter Verbesserungsanspruch oder ein Leistungsnachweis eines medizinischen Labors wird, der nicht tatsächlich gemessen und qualifiziert wurde.
Optionale Röhrchenpassung begrenzen
Ein vereinbarter Versuch könnte Einführen, vorgesehenen Kontakt am Röhrchenkörper, Schlitzabstand und Zugänglichkeit anhand identifizierter Kämme, geschlossener Röhrchen, Auflagen und Montageteile untersuchen. Einbauverfahren und separate Halteanordnung würden dokumentiert. Unerwarteter Kontakt mit Kappen, Etiketten oder Röhrchenkörpern müsste vor einer Änderung des Kamms oder einem Röhrchenwechsel geprüft werden. Eine erfolgreiche statische Passung ist kein Nachweis für Transportsicherheit, Kippfestigkeit, Schadensfreiheit, Kontaminationskontrolle oder Probenintegrität. Versuchsteile würden von freigegebener Produktion getrennt bleiben. Genehmigte Anpassungen müssten vor einer Nachbestellung in überarbeitete Unterlagen eingehen, statt als informeller Maßstab für andere Röhrchenlieferanten oder Handhabungsmechanismen zu dienen. Eine solche Beobachtung ersetzt keine Qualifizierung der gesamten Laborstation.
Schutz und Variantenkennzeichnung
Fertige Kämme würden separate Taschen oder Schutzhüllen belegen, die so dimensioniert sind, dass ein Verbiegen der Finger und des hinteren Streifens vermieden wird. Lose Metallteile würden nicht an den Nutwurzeln anstoßen oder sich in Nutzkontaktflächen einbetten. Mechanischer Schutz würde keine sterile Versorgung oder validierte Reinigung bedeuten. Güteklasse, Charge, Revision, Endprozess und Prüfstatus würden der Lieferung beiliegen. Durch den Wareneingangsprüfungen würden visuell ähnliche Kämme mit veränderter Schlitzbreite, -teilung, -tiefe oder -montagemuster unterschieden. Diese Maßnahmen würden die akzeptierte Komponente vor der Installation und den unabhängigen Röhrchenhandhabungs-, Reinigungs- und Anwendungsbewertungen des Geräteteams innerhalb der tatsächlichen medizinischen Laborstation und der genehmigten Röhrchenkonfiguration schützen.
Röhrchenspezifische Produktionsbasis
Das endgültige Paket würde die freigegebene Geometrie, die genaue Röhrchenfamilie, den zulässigen Kontaktbereich, die Stütz- und Halteanordnung, Montagereferenzen, Materialnachweise, den Endzustand, die Prüfmethoden und den Verpackungsumfang beibehalten. Genehmigte Prototypenänderungen würden vor der erneuten Herstellung zu überarbeiteten Dokumenten werden. Änderungen an Etiketten, Kappen, Röhrchenlieferanten, Greifern oder Sockeln würden eine Überprüfung auslösen, selbst wenn der Kammumriss unverändert aussehe. Dieser repräsentative Arbeitsablauf definiert ein rückverfolgbares kundenspezifisches Polymerbearbeitungsprojekt, ohne die Kundenhistorie, erreichte Toleranzen oder Testergebnisse zu erfinden und ohne einen maßlich angepassten Kamm mit einem universell qualifizierten Röhrchenträger oder Probenhandhabungssystem für medizinische Labore zu verwechseln.
Technischer Herstellerhinweis: www.ensingerplastics.com.
FAQ
Wurde dieser Kamm tatsächlich an einen Kunden geliefert?
Nein. Das repräsentative Beispiel beschreibt einen vorgeschlagenen Fertigungsablauf mit illustrativen Bildern. Es enthält keine tatsächliche Kundenlieferung, kein gefertigtes Muster und keine gemessenen Ergebnisse. Ein realer Auftrag benötigt eigene freigegebene Dokumente, Material- und Produktionsnachweise sowie einen tatsächlichen Prüfbericht des fertiggestellten Bauteils.
Enthält das Beispiel Röhrchen oder eine Auflagebasis?
Nein. Bei dem abgebildeten Artikel handelt es sich um den isolierten POM-C-Kamm. Röhrchen, Sockel, Befestigungselemente, Greifer und Haltekomponenten gehören zu den gesondert gekennzeichneten Montagedokumenten. Ihre Funktion kann aus der Formgebung nicht abgeleitet oder im Sinne dieses Herstellungsbeispiels behandelt werden.
Kann ein Prüfstift alle vier Schlitze verifizieren?
Ein Stift kann ausgewählte Merkmale innerhalb einer vereinbarten Methode ansprechen, jedoch nicht jeden Eintrag, jedes Profil, jede Tiefe, jeden Abstand oder jede Montagebeziehung. Der Open-Slot-Prüfplan muss die tatsächlich kontrollierte Geometrie im definierten Endzustand abdecken.
Bietet das Beispiel eine Reinigungsvalidierung?
Nein. Es werden keine validierten Reinigungs-, Desinfektions-, Partikel- oder Sterilitätsergebnisse vorgelegt. Ein sauber aussehendes schwarzes Bauteil und eine Schutzverpackung belegen diese Eigenschaften nicht. Erforderliche Anwendungsnachweise müssen gesondert spezifiziert und am tatsächlich fertigen Bauteil erbracht werden.
Belegt eine erfolgreiche Röhrchenpassung die Transportsicherheit?
Nein. Die statische Anpassung ist eine begrenzte Beobachtung unter Verwendung identifizierter Teile. Haltewirkung, Bewegung, Kippen, Beschädigung und Eignung für die Probenhandhabung erfordern separate Bewertungen der gesamten Station und der tatsächlichen Betriebsbedingungen. In diesem repräsentativen Fall wird kein solches erzieltes Ergebnis beansprucht.
Was würde eine andere Bestellung überprüfen?
Überprüfen Sie die genaue Röhrchenfamilie, Etiketten, Kappen, zulässige Kontakte, Schlitzgeometrie, Montage- und Stützanordnungen, Greiferzugang, Polymerqualität und Endprozess. Genehmigte Änderungen müssen in kontrollierte Revisionen einfließen und dürfen nicht in einem handgeschliffenen Prototyp oder den Leistungsannahmen einer anderen Station verbleiben.
