Alcance del ejemplo representativo

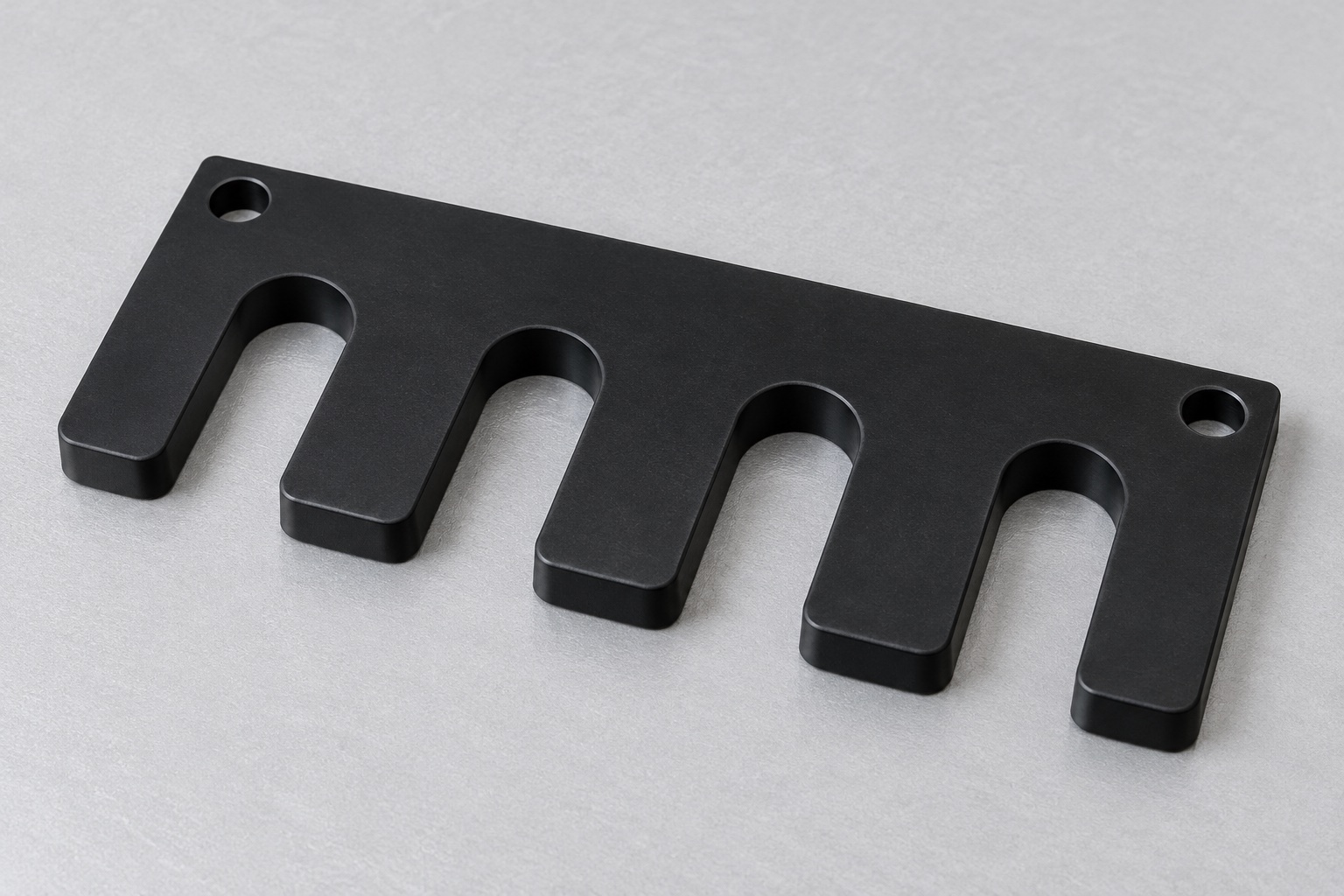

Este ejemplo representativo propone un peine monobloque de POM-C negro para contacto exterior con tubos cerrados en equipos de laboratorio médico. La placa alargada tiene cuatro ranuras abiertas en U, cinco dedos romos y dos taladros pasantes simples posteriores. No incluye tubos, tapas, roscas ni insertos metálicos. No describe entrega a un cliente, muestra fabricada o mediciones reales, ni afirma resultados de retención, análisis, limpieza validada, esterilidad o certificación médica.
Tubos y estación de apoyo
El pedido propuesto comenzaría con el modelo de peine publicado y el dibujo, la familia exacta de tubos cerrados, la base de soporte, los accesorios de montaje y la revisión de la instalación. Las regiones de contacto del tubo permitidas, la dirección de entrada y las piezas de retención separadas se identificarían antes de elegir una ruta. La información faltante se aclararía en lugar de inferirse del diámetro nominal. No se supone que el peine soporte peso, impida escapes o se adapte a otra familia de tubos. La aceptación de fabricación, el observación opcional de ajuste de tubos y la calificación de la estación completa seguirían siendo responsabilidades distintas, lo que impediría que un concepto simple de ranura abierta se presente como un sistema validado de manejo de muestras sin evidencia de aplicación relevante.
Trazabilidad del POM-C negro
Los registros de materiales identificarían la calidad aprobada, la forma del stock, la condición, el lote y los procesos finales adquiridos. El proveedor no sustituiría otro polímero negro o variante de acetal basándose en la similitud visual. La información general de mecanizado de POM de Ensinger sería el procesamiento de antecedentes, no la aprobación médica de este componente. La preparación de la pieza en bruto y la asignación tendrían en cuenta la secuencia de sujeción propuesta y las secciones restantes de los dedos. La identidad del material seguiría siendo rastreable mediante el mecanizado y el embalaje. La compatibilidad de los desinfectantes, el desgaste cuantificado, la limpieza o las propiedades biológicas necesitarían requisitos y pruebas acordados por separado en lugar de suposiciones tomadas de una descripción general del material.
Referencias de apoyo y montaje
Las operaciones iniciales establecerían referencias aprobadas para las caras de soporte útiles, el perfil exterior, el patrón de montaje y la fila de ranuras. Sostener protegería contactos futuros sin depender de una presión concentrada para que la placa parezca conforme. Las virutas se eliminarían antes de la reorientación. El proveedor revisaría cómo se transfieren las referencias entre operaciones en lugar de restablecer cada característica desde un borde en bruto conveniente. La aceptación final abordaría la condición terminada acordada después de los procesos relevantes. Un peine cuyos dedos parecieran alineados sólo cuando estaban fuertemente sujetos no satisfaría automáticamente el plano aprobado ni establecería contacto con el tubo real y la base de soporte.
Cuatro ranuras abiertas en U
Cada ranura seguiría el ancho, profundidad útil, radio de raíz, entrada y posición aprobados con respecto a las referencias aceptadas. El acceso a las herramientas y el material restante entre las ranuras se revisarían antes de la producción. El proveedor no agrandaría una raíz ni adelgazaría un dedo para que quepa en un tubo no identificado. Los conflictos entre modelos y dibujos se resolverían antes de terminar. Una ranura abierta no se aceptaría como característica de orificio cerrado únicamente porque un pasador entró en su extremo redondeado. Los cambios autorizados seguirían siendo rastreables en los documentos de inspección y geometría en lugar de dejar un peine ajustado a mano como referencia universal para variantes de tubo posteriores.
Dos taladros posteriores
Los taladros pasantes simples seguirían los requisitos de tamaño, ubicación y bordes publicados. Seguirían siendo distintos de los orificios de posicionamiento de precisión, los asientos de inserción o las roscas. El hardware de montaje real y los contactos útiles se revisarán sin necesidad de elegir un tornillo de una ilustración. Si la estación necesitara ajustes o clavijas separadas, esas características requerirían su propia definición controlada. El proveedor no agregaría una ranura o hueco para corregir una observación del ensamblaje. Las relaciones requeridas entre los orificios, la fila de ranuras en U y las caras de soporte seguirían siendo parte de la inspección dimensional en lugar de inferirse de un empernado en forma de peine a un panel.
Acabado y limpieza
Se revisarían bocas, fondos, dedos, taladros y bordes exteriores antes de la aceptación. El acabado conservaría profundidad, paso y superficies de guía. Lijar para ajustar un tubo requeriría revisión geométrica autorizada, no una corrección cosmética oculta. La limpieza seguiría el alcance contratado y protegería el grado exacto del polímero. El aspecto liso no probaría partículas medidas, desinfección validada o suministro estéril. Lote, revisión y cambios acompañarían a la pieza terminada.
Inspección de la geometría abierta
El plan propuesto mapearía los perfiles de las ranuras, el ancho, la profundidad, el paso, las características de montaje, las caras útiles y las relaciones requeridas con los métodos acordados. Los contactos de soporte y medición evitarían una condición engañosa de desvío de los dedos. Un calibre que se ajuste a una raíz o un calibre que compruebe la longitud exterior no establecería todas las características. Las regiones inaccesibles se discutirían antes de su aceptación. Una configuración de CMM ilustrativa no se informaría como tolerancia alcanzada. Los registros de inspección reales se referirían a la pieza terminada real, la revisión del dibujo y la condición del material en lugar de un tubo no identificado o la apariencia de un accesorio utilizado como sustituto de los requisitos dimensionales.
Registros sin resultados ficticios
El informe de primera pieza propuesto identificaría la revisión, el lote de material, las características numeradas, los métodos y la condición final. No se proporcionan valores porque este ejemplo no contiene ninguna muestra fabricada ni registro de medición real. Un proyecto real mantendría rastreables las discrepancias y los cambios autorizados. La conformidad de los componentes no establecería la retención del tubo, la seguridad de las muestras, la validación de la limpieza o la precisión del ensayo. Las observaciones de montaje opcionales y la evaluación completa de la estación seguirían siendo entregables separados. Esto evita convertir una ruta CNC plausible en una aceptación inventada del cliente, una afirmación de mejora sin fundamento o una prueba del rendimiento de un laboratorio médico que en realidad no ha sido medido ni calificado.
Prueba opcional con tubos cerrados
Una prueba acordada podría observar la entrada, el contacto previsto con el cuerpo del tubo, el espaciado de las ranuras y el acceso mediante peines identificados, tubos cerrados, bases y revisiones de hardware. Se registraría la instalación y la disposición de retención separada. Se revisará el contacto inesperado con la tapa, la etiqueta o el cuerpo antes de modificar el peine o sustituirlo por otro tubo. Una instalación estática exitosa no calificaría el transporte, la resistencia al vuelco, la ausencia de daños, el control de la contaminación o la integridad de la muestra. Las piezas de prueba seguirían siendo distintas de la producción aceptada. Los ajustes aprobados se incluirían en documentos revisados antes de otro pedido en lugar de convertirse en una referencia informal para diferentes proveedores de tubos o mecanismos de manipulación.
Protección e identificación
Los peines terminados ocuparían bolsillos o mangas separados del tamaño de evitar doblar los dedos y la tira trasera. Los herrajes metálicos sueltos no golpearían las raíces de las ranuras ni se incrustarían en contactos útiles. La protección mecánica no implicaría suministro estéril ni limpieza validada. La calidad, el lote, la revisión, el proceso final y el estado de la inspección acompañarían al envío. Los controles de recepción distinguirían peines visualmente similares con ancho, paso, profundidad o patrón de montaje de ranura modificados. Estas medidas preservarían el componente aceptado antes de la instalación y las evaluaciones independientes de manipulación, limpieza y aplicación de tubos por parte del equipo responsable del dispositivo dentro de la estación de laboratorio médico real y la configuración de tubos aprobada.
Base documental para nuevos pedidos
La base documental conservaría geometría, familia de tubos, contactos permitidos, apoyo y retención, referencias, material, estado final, inspección y embalaje. Los cambios aprobados de prototipo entrarían en revisiones controladas. Etiquetas, tapas, proveedor, pinza o base distintos exigirían revisión aunque el contorno no cambiara. El ejemplo define un proyecto trazable de mecanizado de polímeros sin inventar resultados de cliente, tolerancias o análisis, ni calificar un sistema completo de manipulación de muestras.
Referencia técnica del fabricante: www.ensingerplastics.com.
FAQ
¿Es un peine realmente entregado a un cliente?
No. Es un flujo de trabajo CNC propuesto representativo con imágenes ilustrativas. No se describe ninguna entrega al cliente, muestra fabricada o resultado de rendimiento medido. Un pedido real necesita documentos aprobados, evidencia de existencias, registros de producción y observaciones reales de aceptación dimensional.
¿El ejemplo incluye tubos o una base de soporte?
No. El artículo ilustrado es el peine POM-C aislado. Los tubos, la base, los elementos de fijación, las pinzas y los elementos de retención pertenecen a documentos de montaje identificados por separado. Su función no puede deducirse de la forma ni tratarse como se incluye en este ejemplo de fabricación.
¿Puede un pasador verificar las cuatro ranuras?
Un pasador puede abordar características seleccionadas dentro de un método acordado, pero no todas las entradas, perfiles, profundidades, pasos o relaciones de montaje. El plan de inspección en ranura abierta debe cubrir la geometría controlada real en el estado final definido.
¿El ejemplo proporciona validación de limpieza?
No. No se proporciona ningún resultado validado de limpieza, desinfección, partículas o esterilidad. Una parte negra de aspecto limpio y un embalaje protector no demuestran esas propiedades. Cualquier evidencia de aplicación requerida debe especificarse por separado y verificarse realmente para el componente terminado.
¿Una prueba exitosa de ajuste de tubos demuestra la seguridad del transporte?
No. El ajuste estático es una observación limitada que utiliza piezas identificadas. La retención, el movimiento, la inclinación, los daños y la idoneidad del manejo de muestras requieren evaluaciones separadas de la estación completa y las condiciones de servicio reales. En este caso representativo no se afirma ningún resultado alcanzado.
¿Qué revisaría otro pedido?
Revise la familia exacta de tubos, las etiquetas, las tapas, los contactos permitidos, la geometría de las ranuras, las disposiciones de montaje y soporte, el acceso a las pinzas, el grado del polímero y el proceso final. Los cambios aprobados deben ingresar a revisiones controladas, no permanecer en un prototipo pulido a mano ni en supuestos de rendimiento de otra estación.
