Endoskop-Artikulationsgabel aus 316L Edelstahl mit PEEK-Buchsen

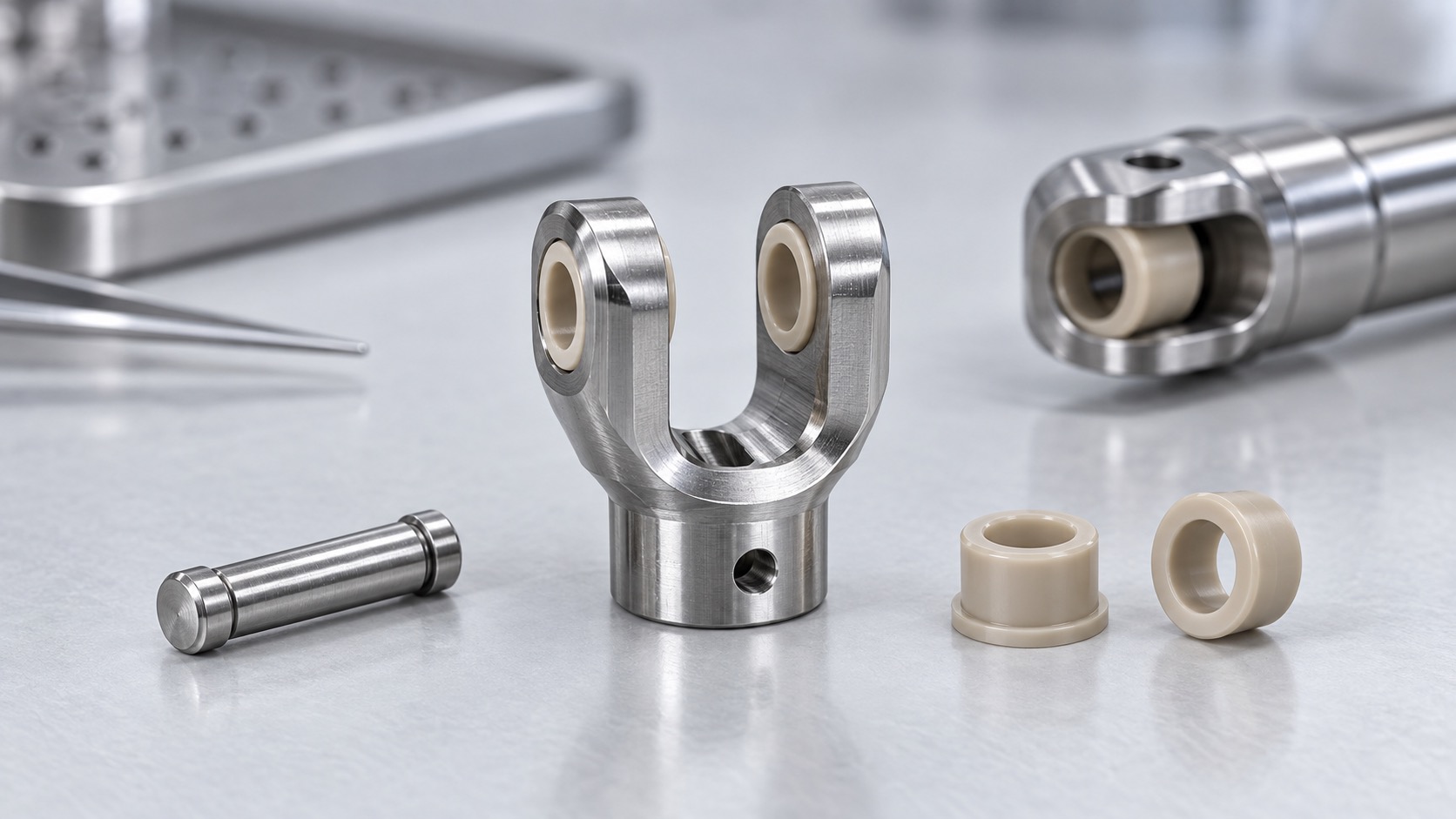

Diese Produktfallstudie beschreibt eine CNC-gefertigte Artikulationsgabel aus 316L Edelstahl fuer ein kompaktes Endoskop-Bewegungsmodul. Das Teil traegt einen Miniaturstift und zwei PEEK-Buchsen und muss in engem Bauraum weich rotieren. Der OEM benoetigte Prototypen und Pilotmengen mit sicherer Bohrungsausrichtung, sauberen Kanten und Validierungsdokumentation.
Die Konstruktion hatte zwei Hauptanforderungen: Die Gelenkachse musste durch beide Gabelohren gerade bleiben, und die Buchsensitze mussten eine konstante Passung halten, ohne den Kunststoff zu beschaedigen. 316L bot Korrosionsbestaendigkeit und Festigkeit, PEEK reduzierte Reibung und trennte den Stift vom Grundkoerper. Gefordert waren Passivierung, definierte Kanten und Einzelverpackung.

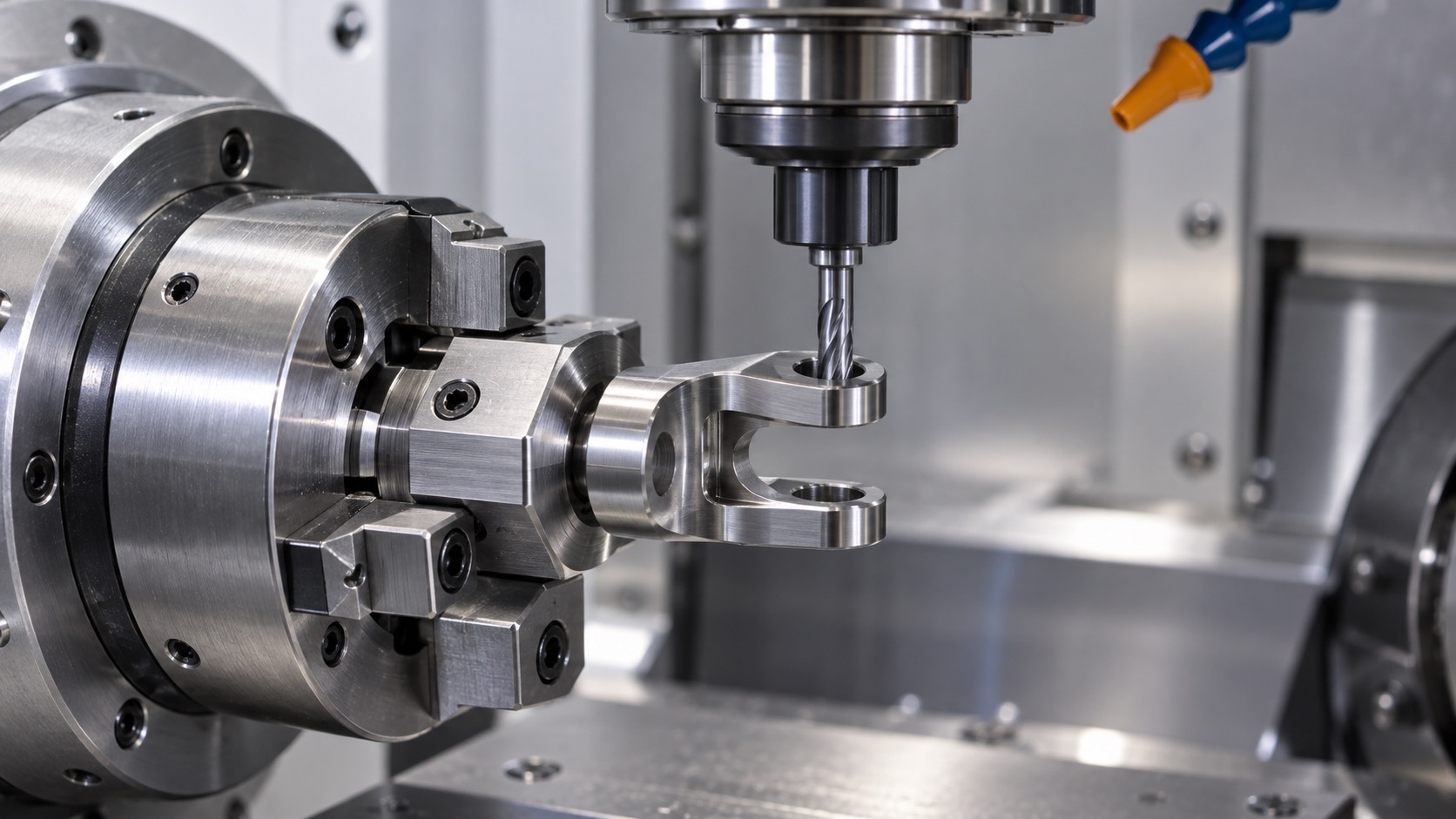

DFM konzentrierte sich auf Prozessfolge und Spannung. Der zylindrische Schaft wurde zuerst gedreht, danach wurden Gabelgeometrie und Bohrungen in einer gestuetzten Fraesvorrichtung geschlichtet. Die Vorrichtung spannte nahe am Schaft, ohne die Gabelohren zu verformen. Die Bohrungen wurden mit kontrolliertem Werkzeugweg und Lehrenpruefung fertiggestellt.

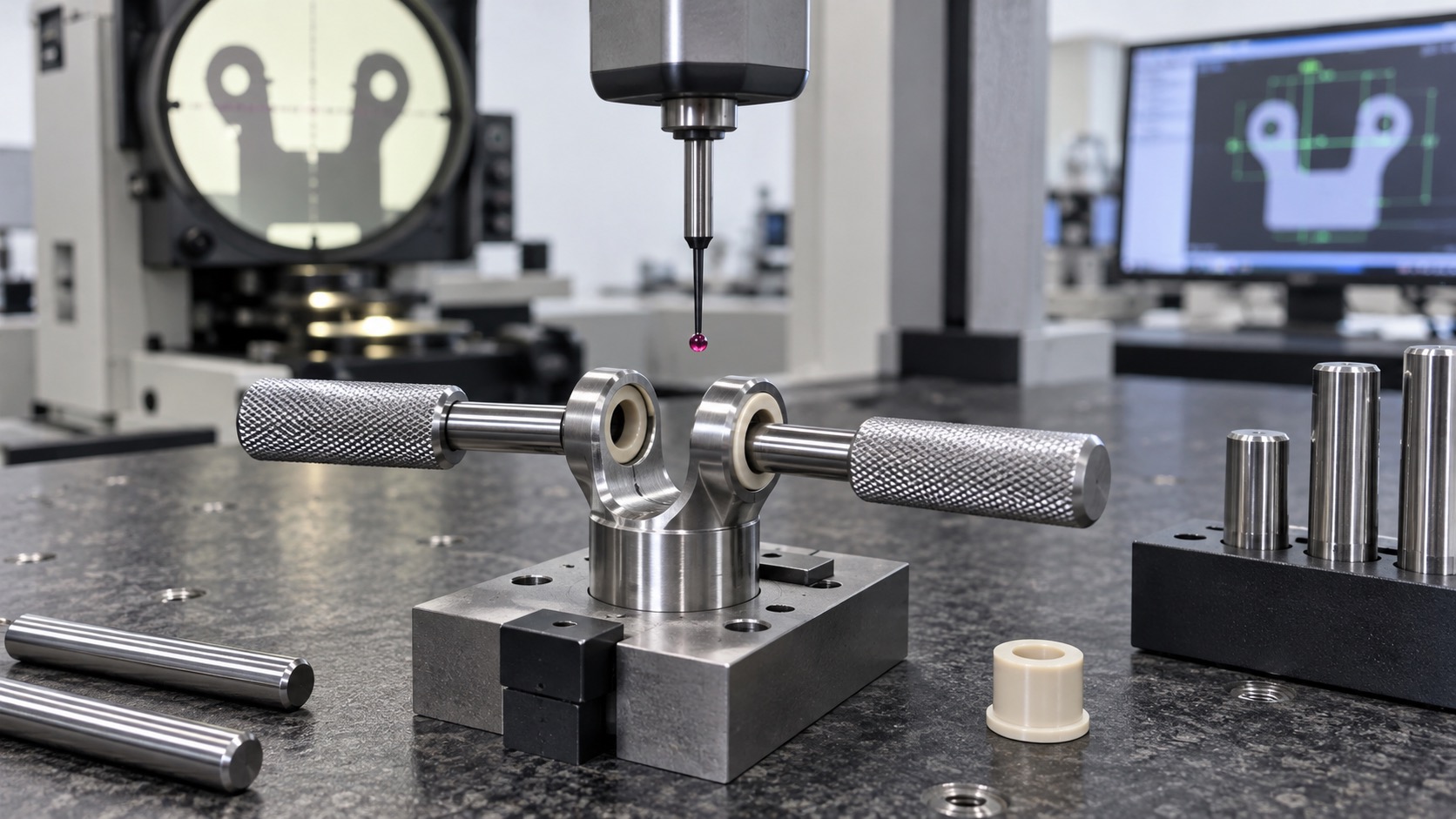

Die Pruefung umfasste KMG-Messung der Bohrungslage, Stiftlehren, optische Kantenkontrolle und Sichtpruefung nach Passivierung. Da das Teil mit Polymerbuchsen arbeitet, waren die Gratkriterien strenger als bei einem normalen Metallhalter.

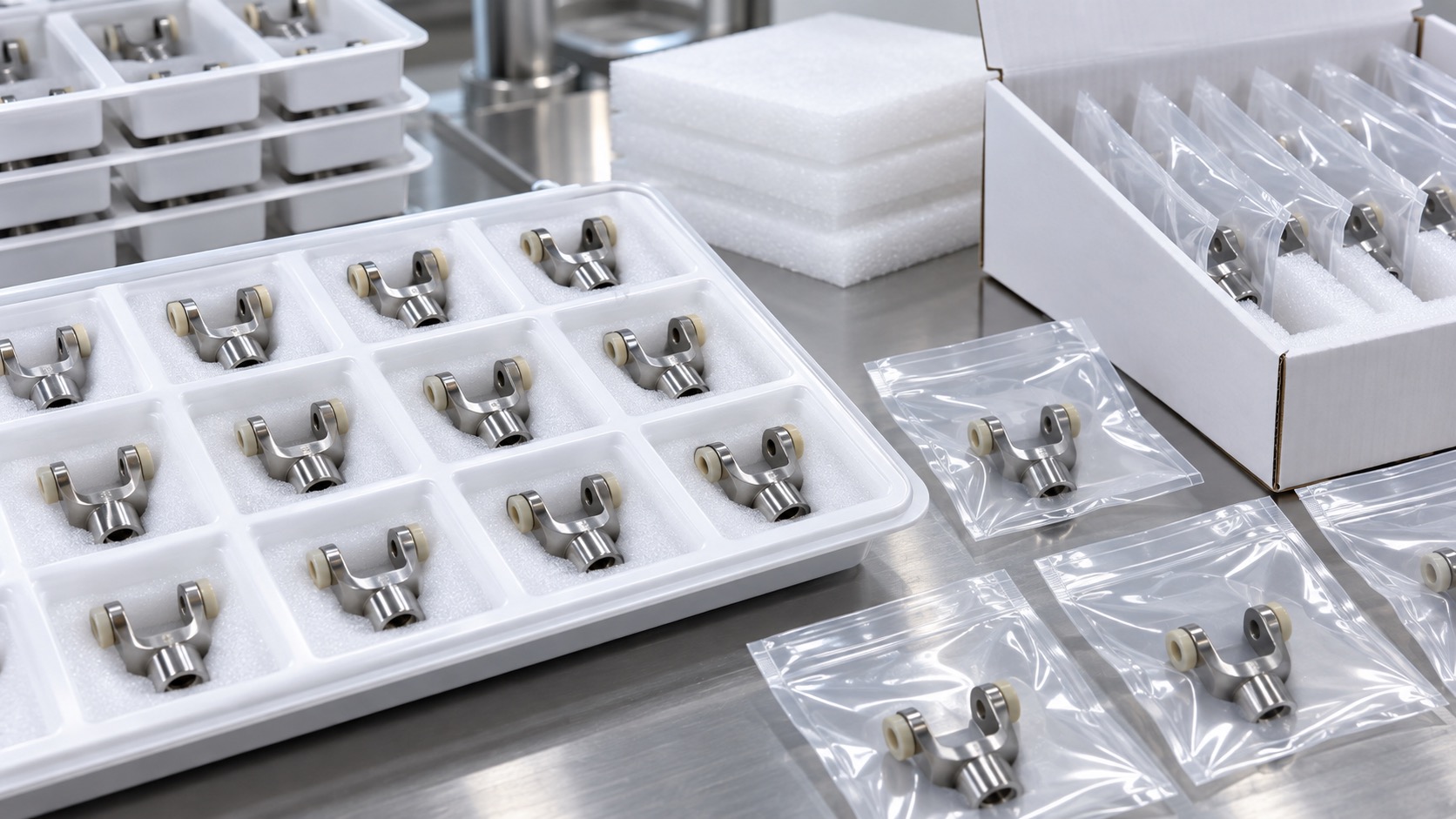

Zur Lieferung wurde jede Baugruppe in sauberer Schale oder Beutel getrennt, um Kanten und Buchsen zu schuetzen. Die Charge war mit Materialzeugnis, Passivierungsnachweis und Pruefdaten verknuepft. So konnte der Kunde von Labortests in die Pilotmontage wechseln, ohne Kleinteile nachzuarbeiten.
Das Projekt zeigt, dass kleine Komponenten ein grosses Systemrisiko tragen koennen. Mit kontrolliertem Datumtransfer, Bohrungsfinish, Buchsenpassung und Verpackung wurde aus dem Prototyp ein wiederholbares Teil.
FAQ
Welche Funktion hat die Endoskopgabel?
Sie traegt Gelenkstift und Buchsen, damit das Artikulationsmodul weich und wiederholbar rotiert.
Warum 316L Edelstahl?
316L bietet Korrosionsbestaendigkeit, Festigkeit und Passivierbarkeit fuer Medizintechnik-Hardware.
Warum PEEK-Buchsen?
PEEK reduziert Reibung, schuetzt die Gelenkflaeche und steuert das Bewegungsgefuehl bei geringem Gewicht.
Welche Merkmale waren kritisch?
Bohrungsausrichtung, Parallelitaet der Gabelohren, Buchsensitz, Koaxialitaet und gratfreie Kanten.
Wie wurde Qualitaet geprueft?
Durch KMG, Stiftlehren, optische Pruefung, Passivierungsreview und finale Sichtkontrolle.
Welche Dokumente sind moeglich?
Materialzeugnisse, Erstmusterpruefung, Passivierungsnachweise und Endpruefberichte koennen geliefert werden.
