CNC-gefertigte sterile Adapterplatte aus 316L Edelstahl fuer chirurgische Navigationsgeraete
Diese Produktfallstudie behandelt eine sterile Adapterplatte aus 316L Edelstahl zwischen einem chirurgischen Navigationstracker und einer orthopaedischen Positioniervorrichtung. Die Platte liefert einen stabilen Bezug, schuetzt die sterile Schnittstelle und erlaubt wiederholgenaue Tracker-Positionierung.

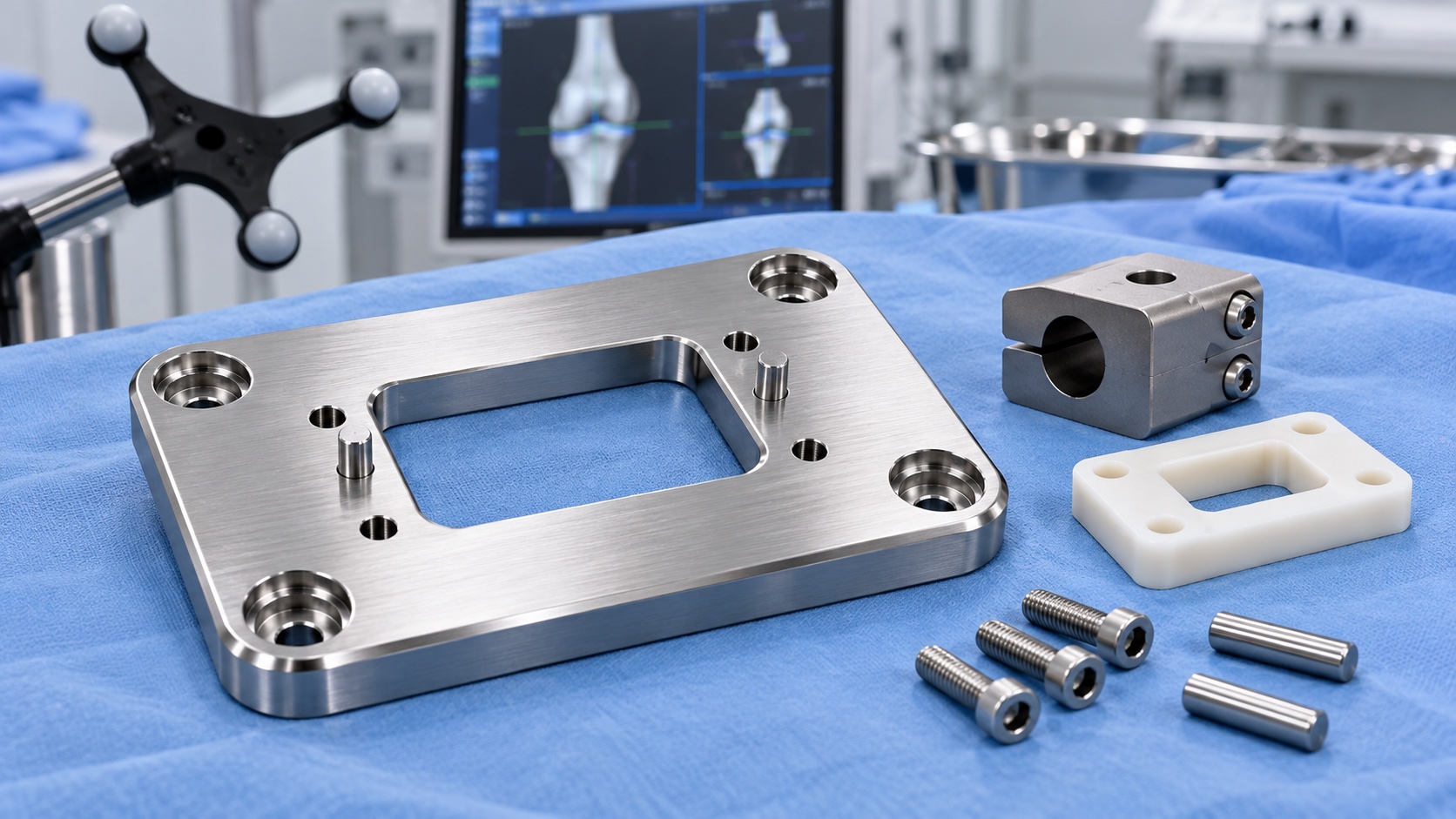

Das Bauteil kombinierte ein zentrales rechteckiges Fenster, vier gesenkte Befestigungspunkte, Passbohrungen, kleine Gewinde und verrundete Kanten. Gefordert waren gebuerstete und passivierte Oberflaeche, gratfreie Kontaktflaechen und dokumentierte Pruefung fuer eine Pilotmontage.

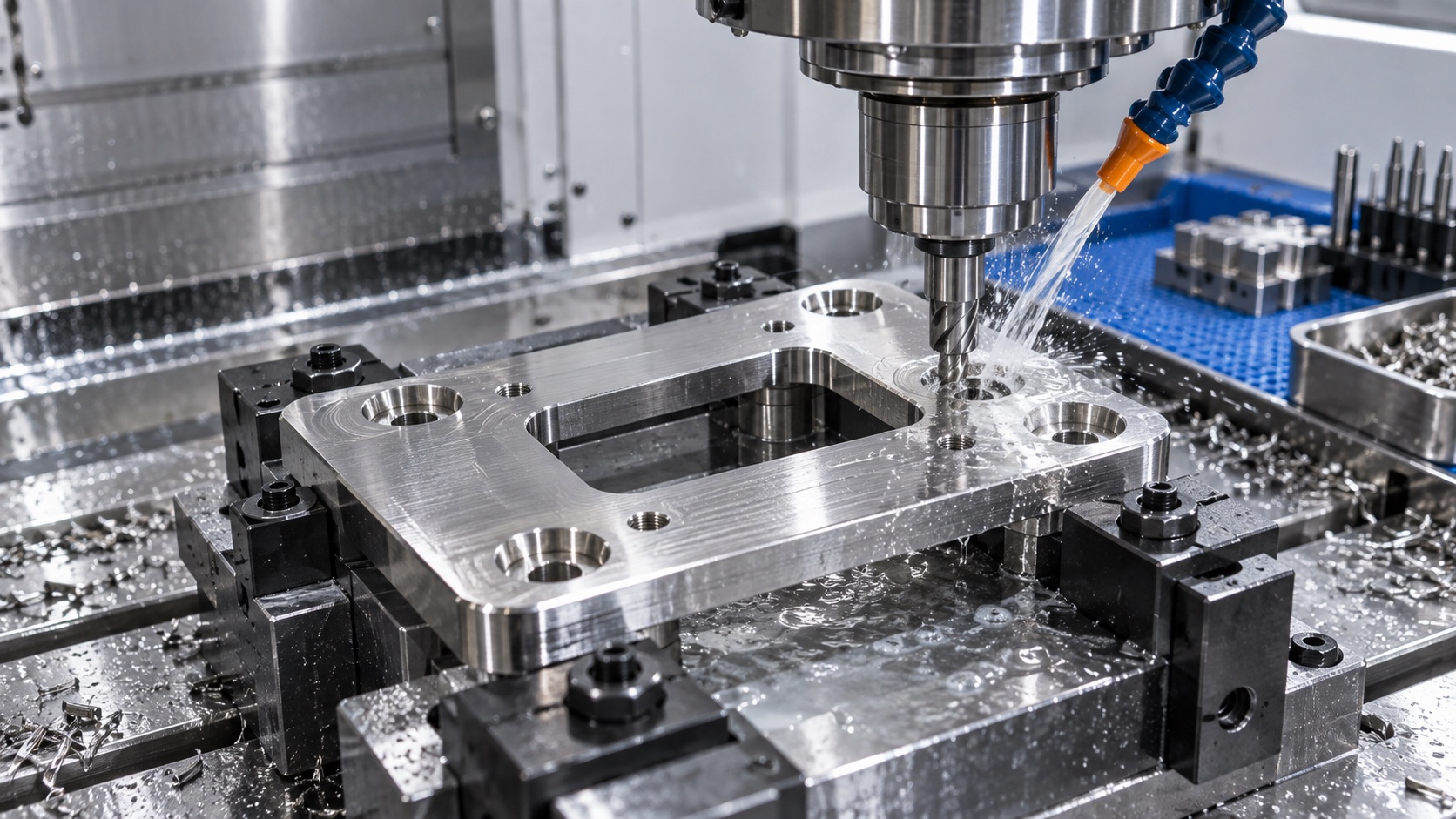

316L Edelstahl wurde wegen Korrosionsbestaendigkeit bei Reinigung und robuster Handhabungsoberflaeche gewaehlt. Der Prozess begann mit spannungsbewusstem Schruppen, gefolgt vom Vorschlichten von Fenster und Bohrungen. Die finale Operation kontrollierte Ebenheit und Passstiftbild vom selben Funktionsbezug.
Die Vorrichtung stuetzte die Platte ohne Ueberspannung. Da das Mittelfenster Steifigkeit entfernt, koennte starkes Spannen das Teil vor der Messung durchbiegen. Weiche Auflagepunkte und ausgewogene Werkzeugwege hielten die Platte stabil.
Entgraten war ein kritischer Schritt. Fensterkanten, Senkungen, Gewinde und kleine Freistiche wurden unter Vergroesserung kontrolliert, damit kein aufgeworfenes Material blieb. Die gebuerstete Flaeche erhielt ein sauberes medizinisches Erscheinungsbild und schuetzte die Anlagegeometrie.

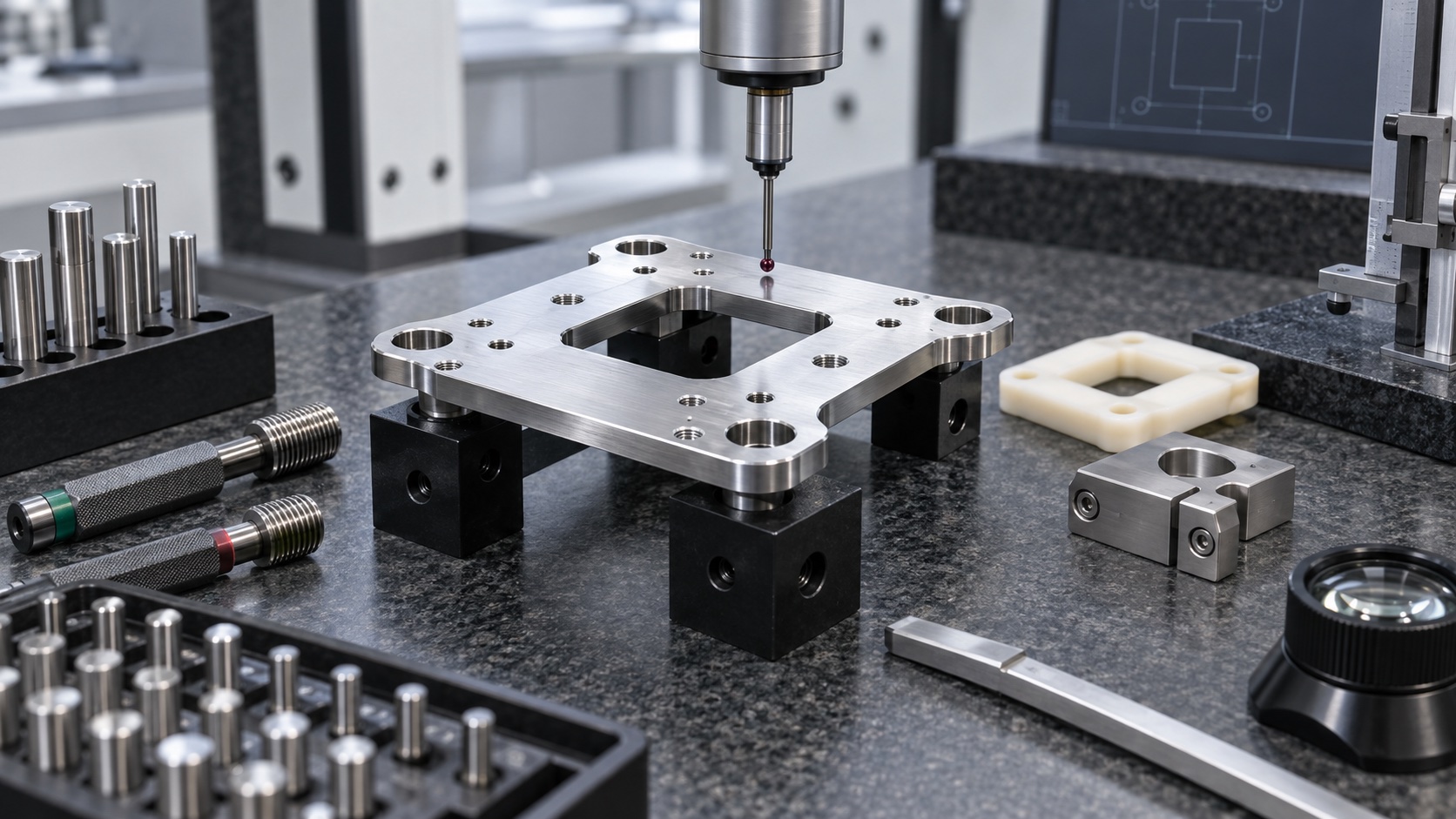

Die Pruefung umfasste Ebenheit der Anlageflaeche, Rechtwinkligkeit des Fensters, Passbohrungsposition, Senkungstiefe, Gewindezustand und Kantenradius. Passstifte und KMG-Daten wurden kombiniert, um Zahlenwerte und Montagebestaetigung zu liefern.

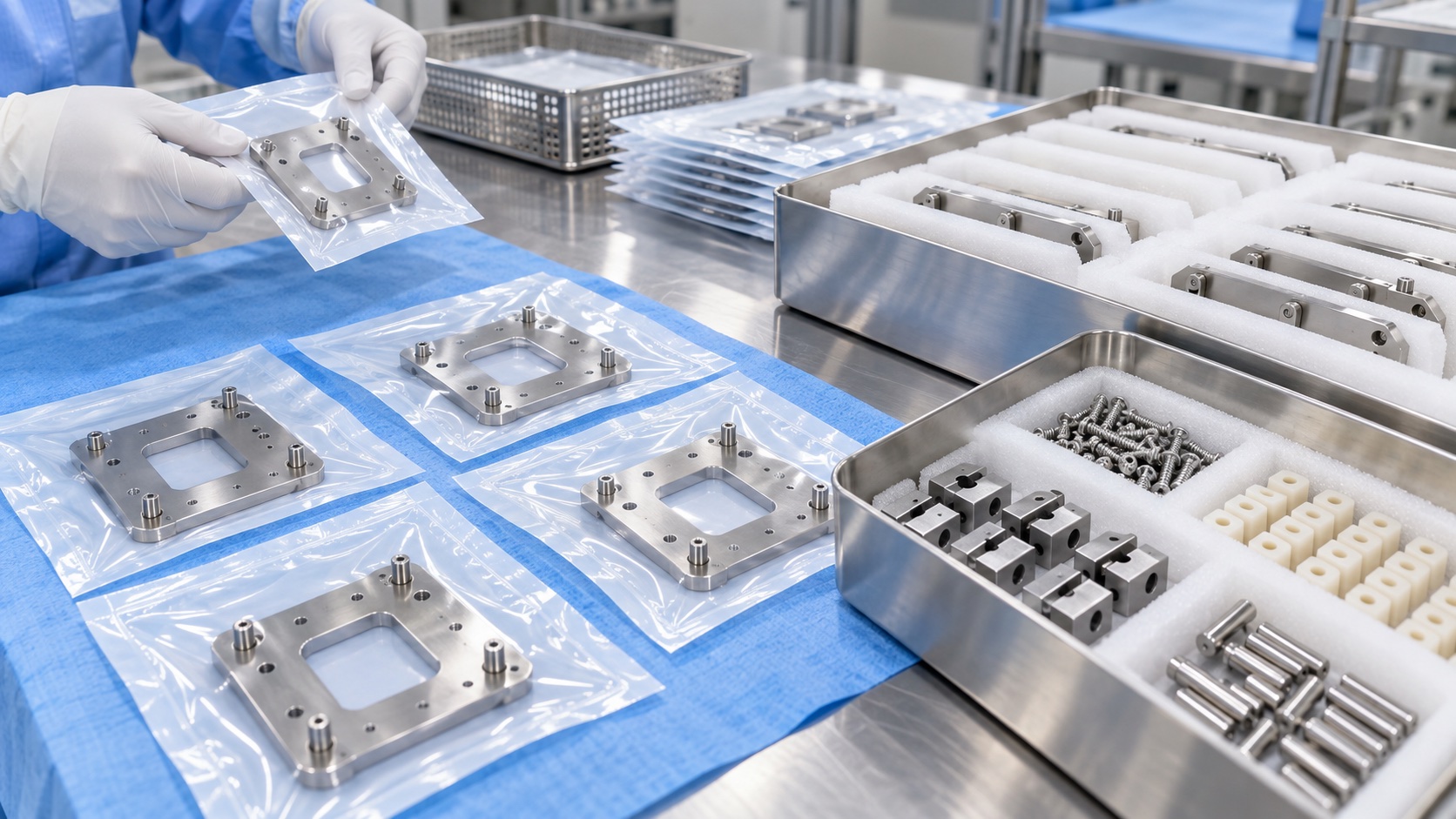

Nach der Passivierungspruefung wurde jede Adapterplatte sauber geschuetzt verpackt. Stifte, Schrauben, PEEK-Abstandshalter und Titan-Klemmbloecke wurden getrennt gruppiert, um Kratzer und Mischkontakt zu vermeiden.
FAQ
Wofuer wird das Teil genutzt?
Es dient als steriler Adapter zwischen chirurgischem Navigationstracker und orthopaedischer Positioniervorrichtung.
Warum wurde 316L gewaehlt?
316L bietet Korrosionsbestaendigkeit, Passivierbarkeit und Haltbarkeit bei wiederholter Reinigung und Handhabung.
Welche Merkmale waren am kritischsten?
Passbohrungen, Anlageflaeche, Mittelfenster, Senkungen und Gewinde waren die wichtigsten Kontrollmerkmale.
Wie wurde Verzug vermieden?
Die Platte wurde spannungsarm gestuetzt und mit ausgewogenem Materialabtrag um das Mittelfenster bearbeitet.
Wie wurde Qualitaet geprueft?
KMG-Daten, Passstifte, Gewindepruefung, Ebenheitsmessung und visuelle Gratkontrolle wurden kombiniert.
Wie wurde geliefert?
Jede Platte wurde separat geschuetzt; Stifte, Schrauben, PEEK und Titanbloecke wurden getrennt gruppiert.
