Placa adaptadora esteril de acero inoxidable 316L mecanizada CNC para equipos de navegacion quirurgica

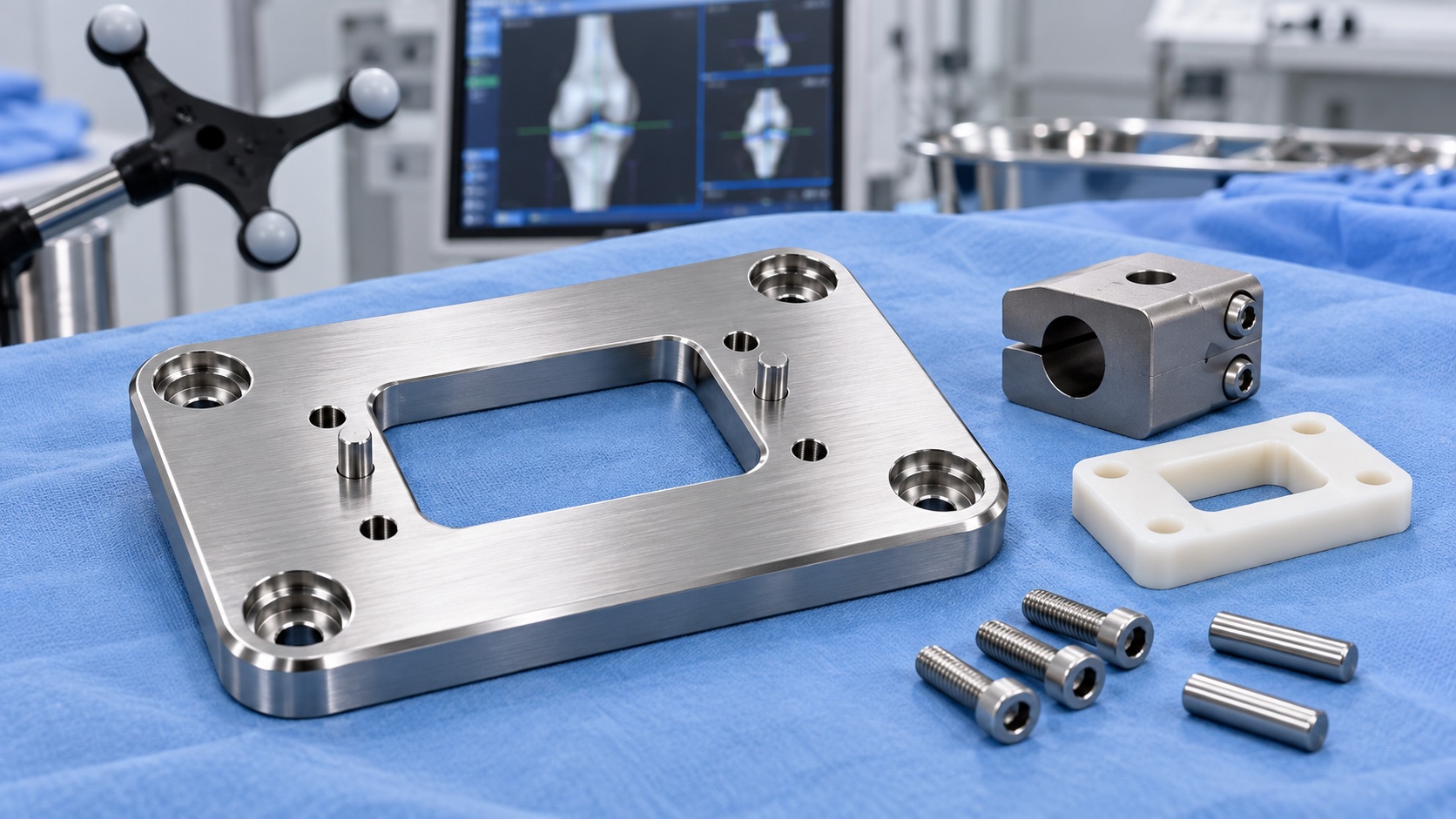

Este caso de producto se centra en una placa adaptadora esteril de acero inoxidable 316L utilizada entre un tracker de navegacion quirurgica y un utillaje de posicionamiento ortopedico. La placa ofrece un datum estable, protege la interfaz esteril y permite ubicar el tracker de forma repetible.
El componente combinaba ventana rectangular central, cuatro puntos de montaje avellanados, agujeros para pasadores, roscas pequenas y bordes radiados. El cliente necesitaba acabado cepillado y pasivado, superficies sin rebabas y documentacion de inspeccion para montaje piloto medico.
Se eligio acero inoxidable 316L por su resistencia a la corrosion durante limpieza y por su superficie robusta ante manipulacion repetida. El proceso empezo con desbaste cuidadoso, seguido de semiacabado de ventana y agujeros. La operacion final controlo planitud y patron de pasadores desde el mismo datum funcional.

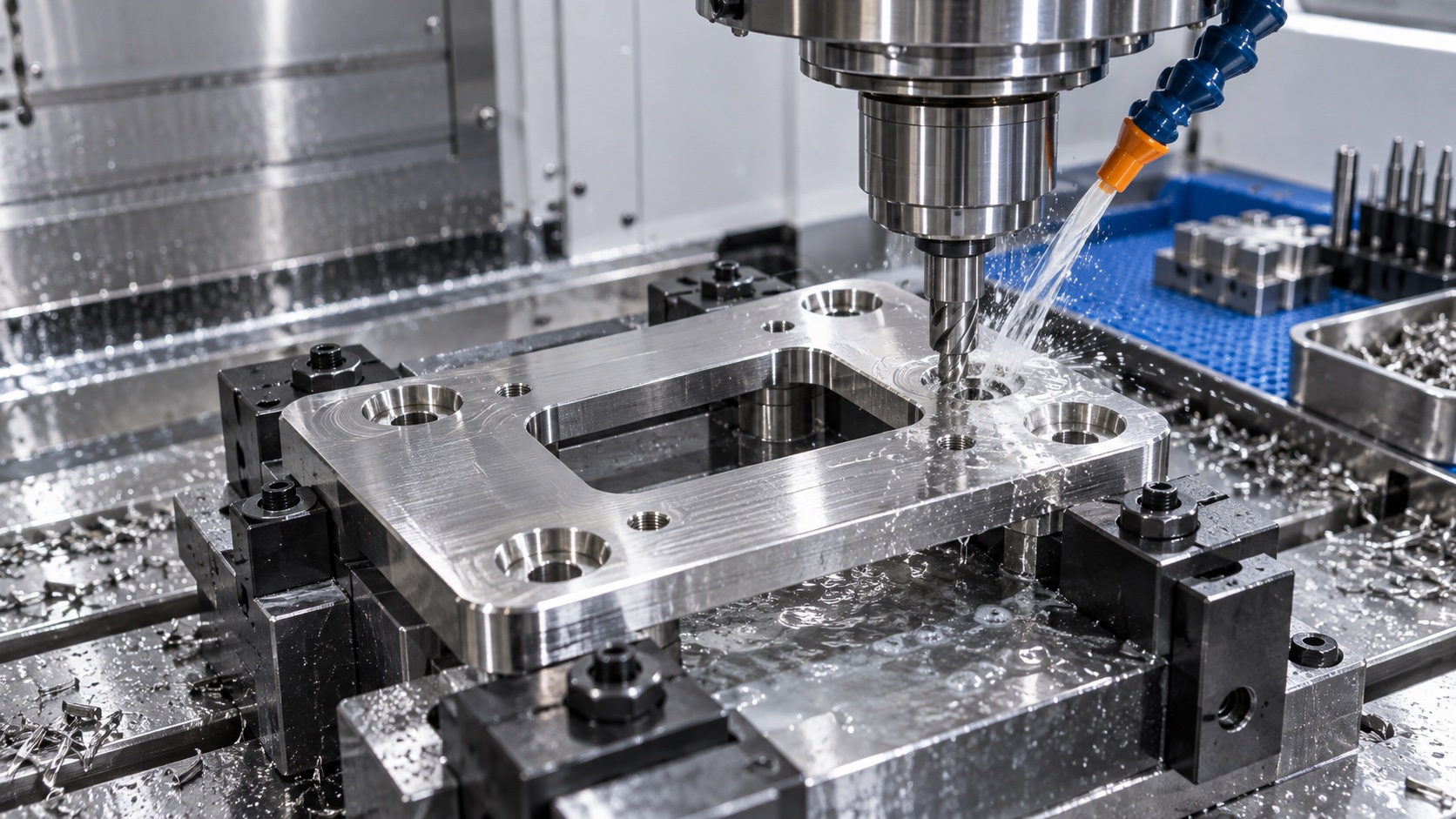

El utillaje se diseno para apoyar la placa sin exceso de apriete. Como la ventana central reduce rigidez, una sujecion fuerte podia curvar la pieza antes de medir. Apoyos suaves y trayectorias equilibradas mantuvieron estable la placa durante avellanados y pasadores.
El desbarbado fue una operacion critica. Bordes de ventana, avellanados, roscas y alivios se inspeccionaron bajo aumento para eliminar material levantado. El cepillado mantuvo apariencia medica limpia sin afectar la geometria de apoyo.

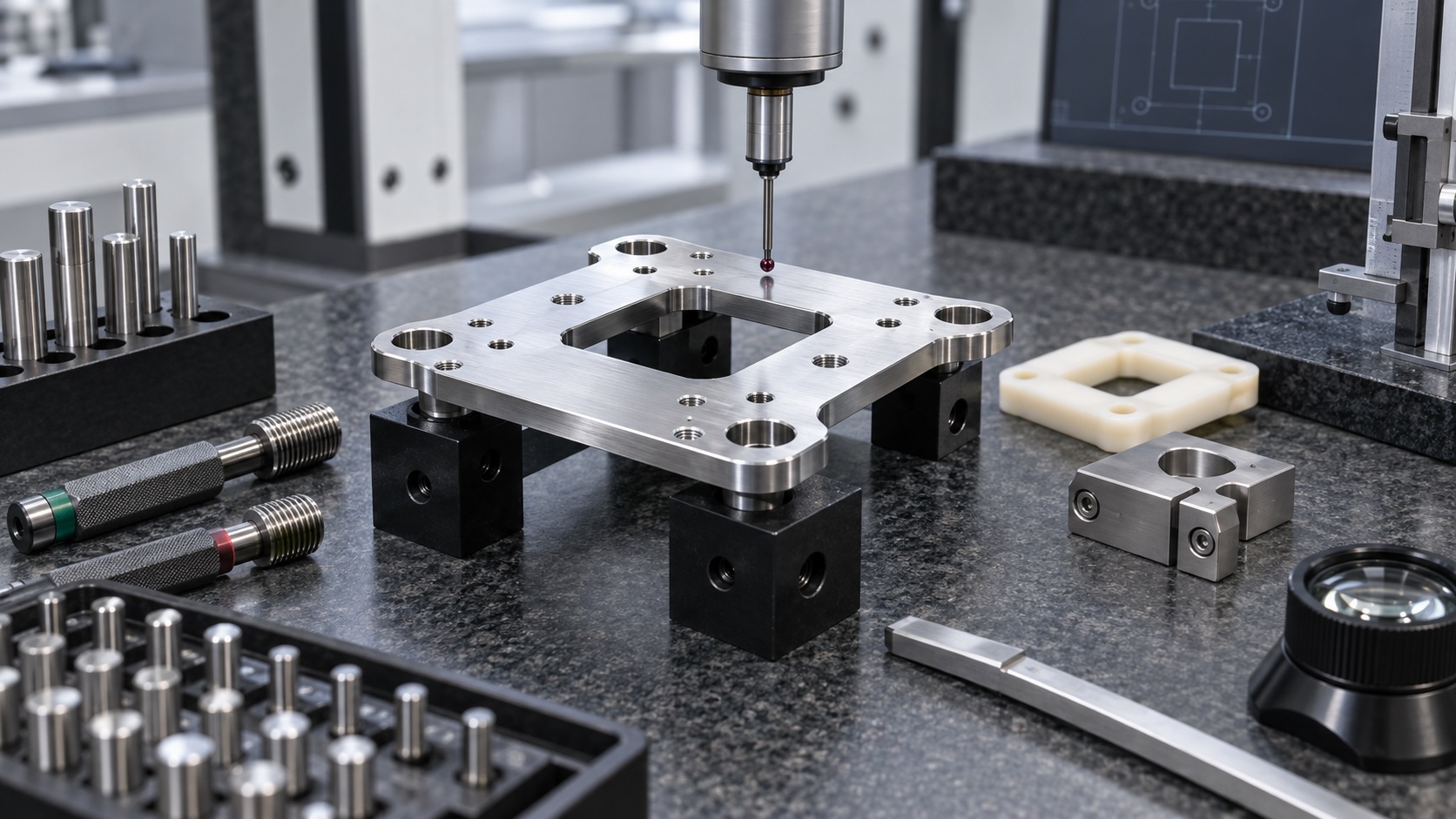

La inspeccion incluyo planitud de cara, escuadria de ventana, posicion de pasadores, profundidad de avellanados, estado de roscas y radio de borde. Se combinaron pasadores patron y datos CMM para aportar evidencia numerica y confirmacion de montaje.

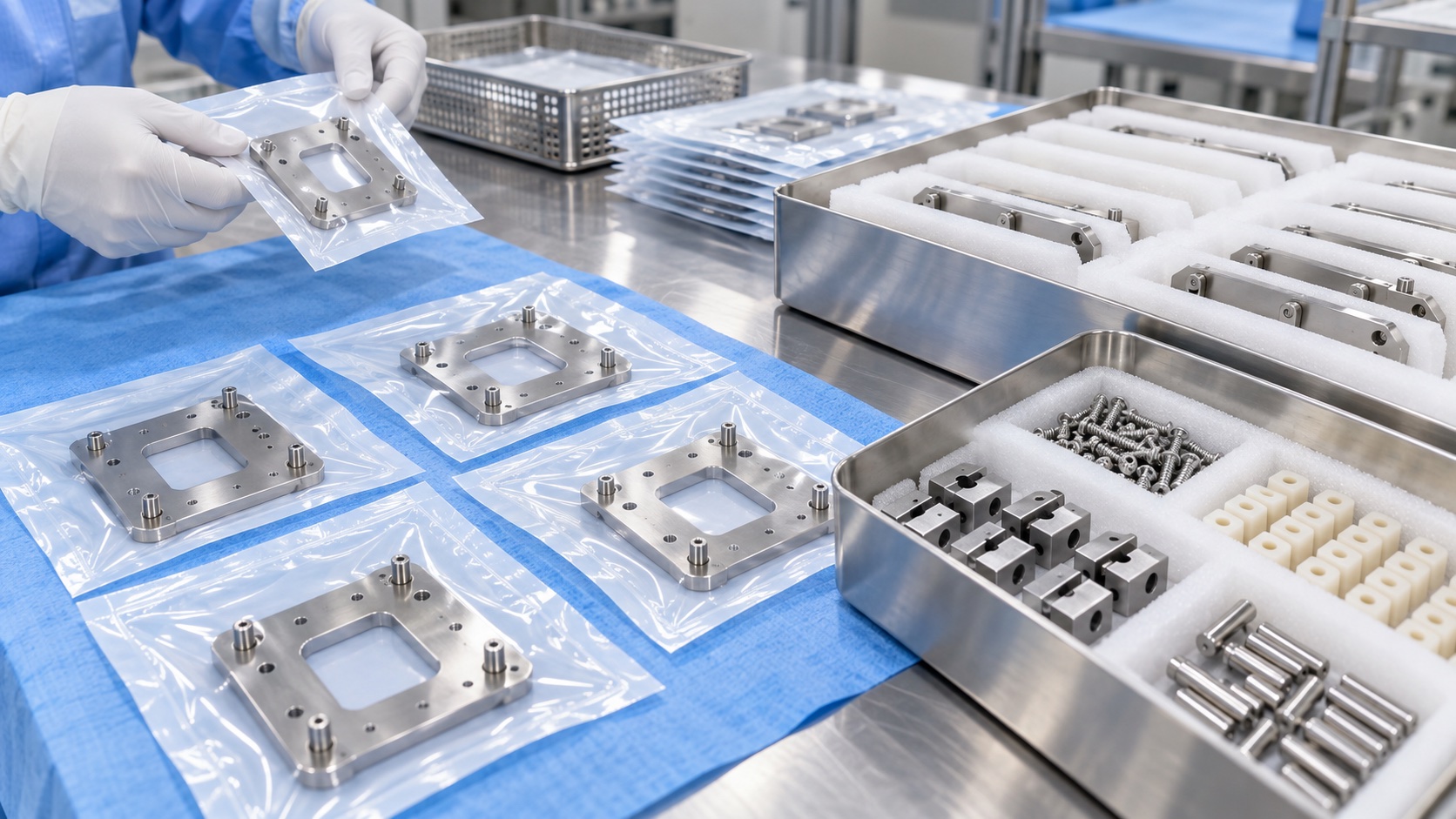

Tras revisar el pasivado, cada placa se separo en embalaje protector limpio. Pasadores, tornillos, separadores PEEK y bloques de titanio se agruparon por separado para evitar rayas y contacto entre materiales.
FAQ
Para que se usa la pieza?
Se usa como adaptador esteril entre un tracker de navegacion quirurgica y un utillaje ortopedico.
Por que se eligio 316L?
El 316L ofrece resistencia a corrosion, compatibilidad con pasivado y durabilidad ante limpieza y manipulacion repetida.
Que caracteristicas exigieron mas control?
Pasadores, cara de apoyo, ventana central, avellanados y roscas fueron las caracteristicas clave.
Como se evito la deformacion?
La placa se apoyo con utillaje de baja tension y arranque equilibrado alrededor de la ventana central.
Como se verifico la calidad?
Se combinaron datos CMM, pasadores patron, control de roscas, planitud e inspeccion visual de rebabas.
Como se entrego el producto?
Cada placa se protegio por separado, con pasadores, tornillos, PEEK y bloques de titanio agrupados para evitar rayas.
