CNC-gefertigter schwarz eloxierter Aluminium-CT-Detektorträgerrahmen
Produktübersicht

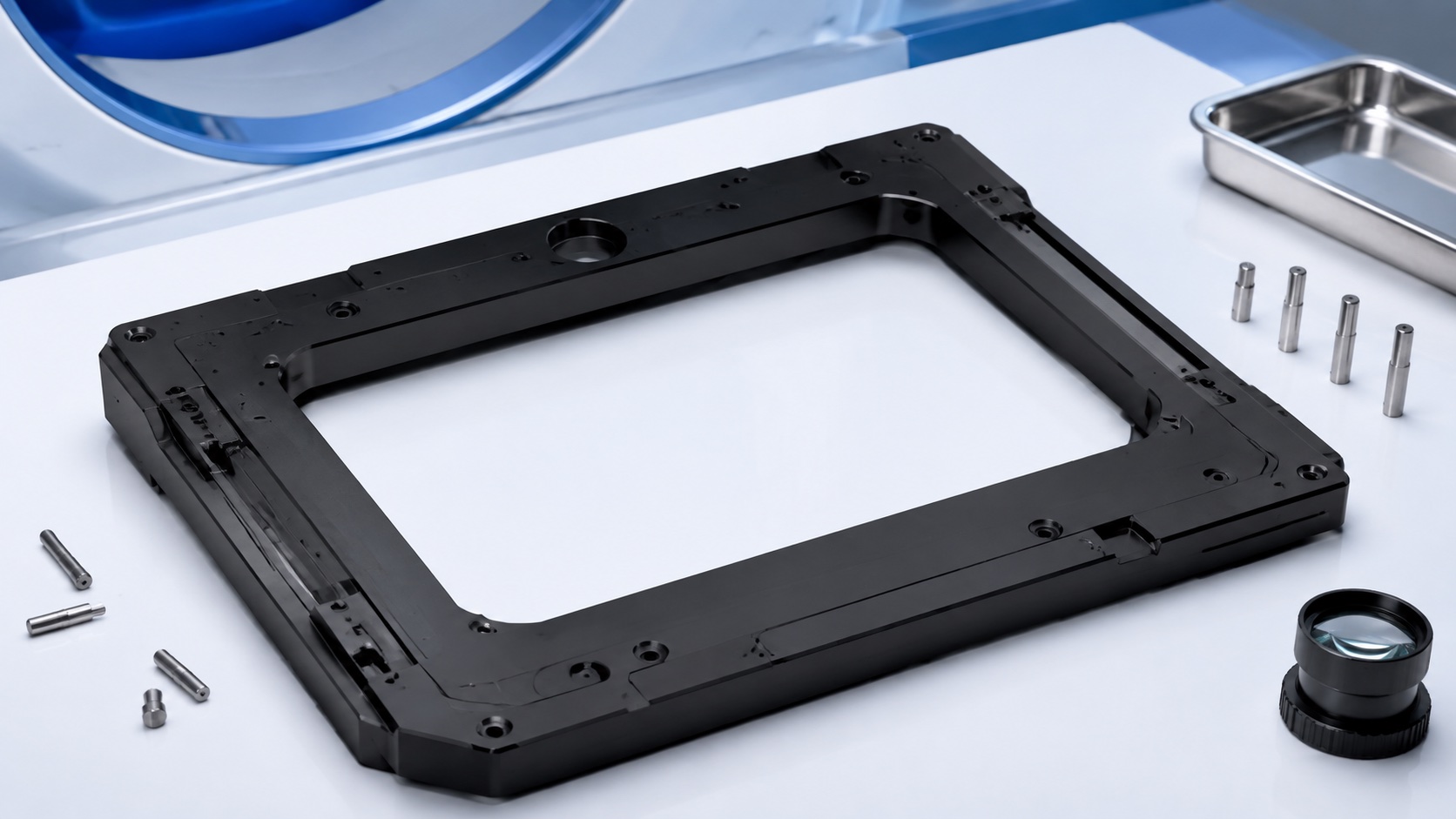

Diese Produktfallstudie behandelt einen schwarz eloxierten Aluminium-CT-Detektorträgerrahmen für medizinische Bildgebung. Das Bauteil besitzt ein großes Zentralfenster, Senkungen, Passstiftbohrungen, Ausrichtschlitze, Erleichterungstaschen und flache Montageflächen. Es trägt Detektor- oder Sensormodule stabil, leicht und servicefreundlich.
Kundenanforderung
Der Kunde benötigte eine Prototypenserie zur Montageprüfung. Der Rahmen musste stabile Ebenheit, kontrollierte Lochbeziehungen, saubere Sichtflächen und dunkles Eloxal bieten. Da er nahe empfindlicher Komponenten sitzt, waren Grate, Kratzer und Reflexionen zu kontrollieren. Die Zeichnungsprüfung konzentrierte sich auf Datums, Beschichtungszugabe und Prüfpunkte.
Fertigungsansatz

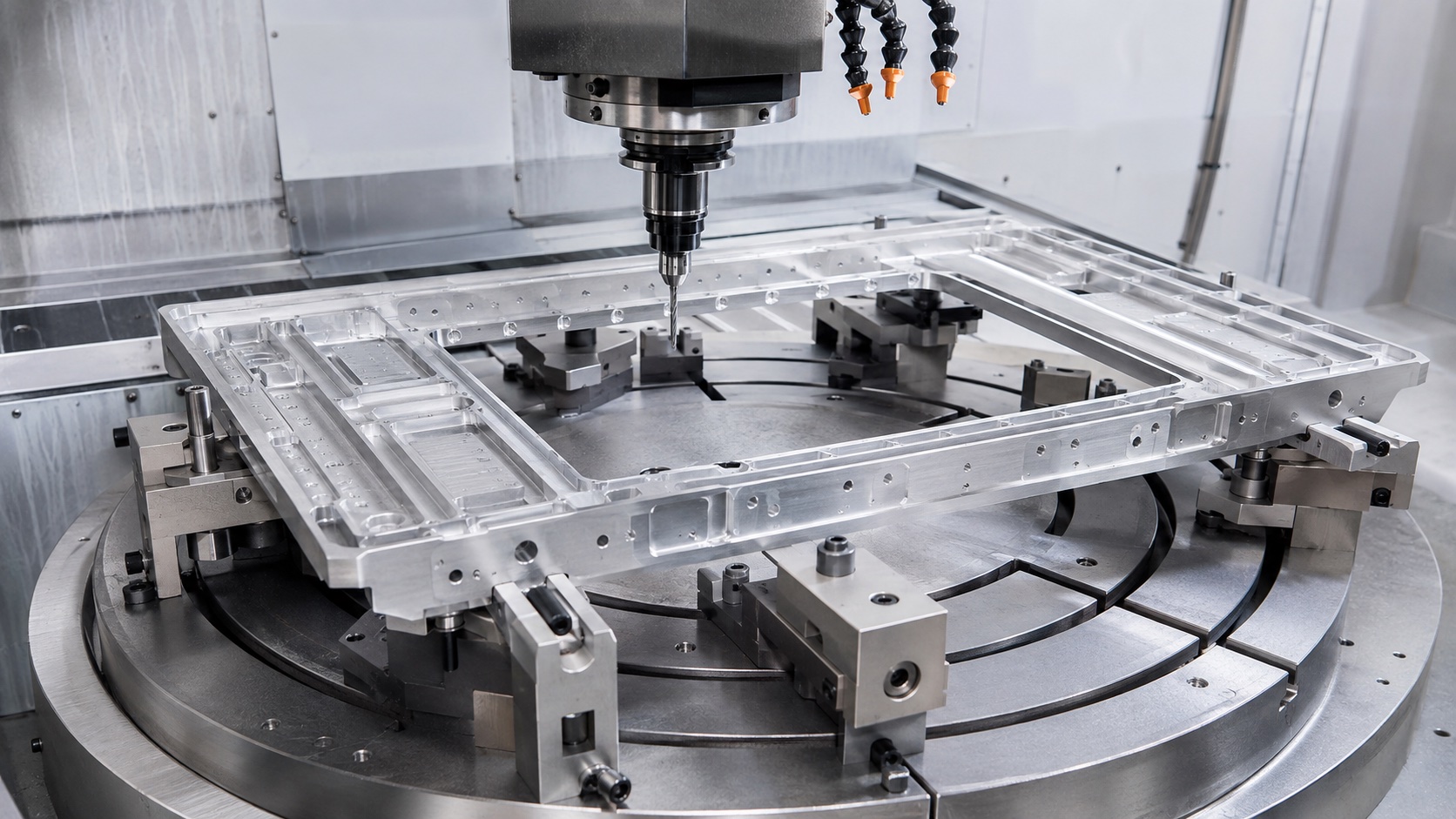

Die Aluminiumplatte wurde zuerst geschruppt, um Spannung um Fenster und Taschen abzubauen. Vorschlichten stabilisierte Außenprofil und Rippen. Schlichten erzeugte Passstifte, Senkungen, Schlitze und Auflageflächen. Eine spezielle Vorrichtung stützte den breiten Rahmen und reduzierte Schwingungen. Danach folgten Entgratung, Reinigung und schwarzes Eloxal.
Prüfung und Qualität

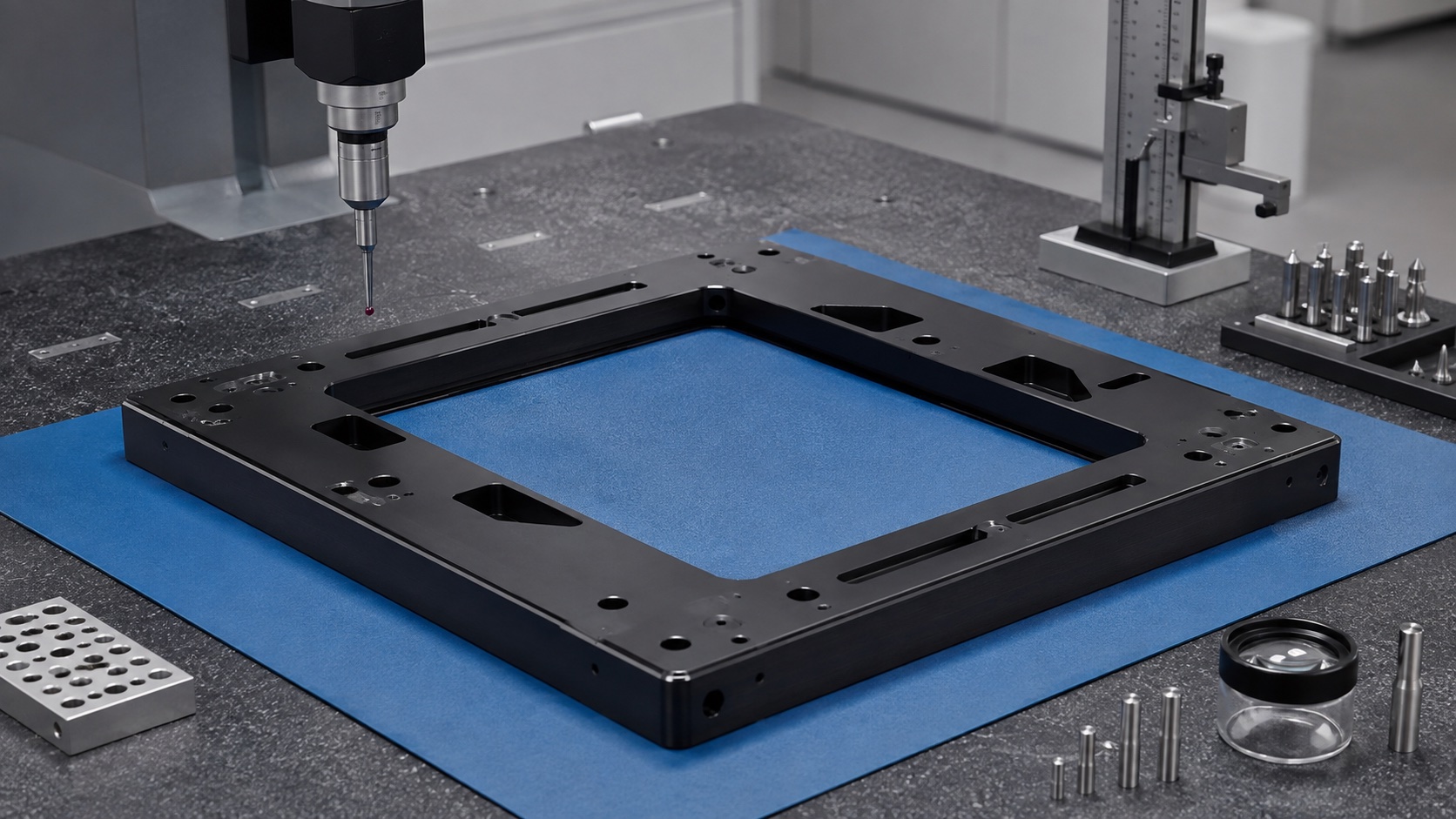

Die Prüfung kontrollierte Ebenheit, Lochposition, Senkungstiefe, Schlitzbreite, Profil und beschichtungssensible Maße. Prüfstifte verifizierten Passungen, optische Prüfung bewertete Kanten und Sichtflächen. Nach dem Eloxieren wurden Schlüsselmaße und Oberfläche erneut geprüft.
Ergebnis

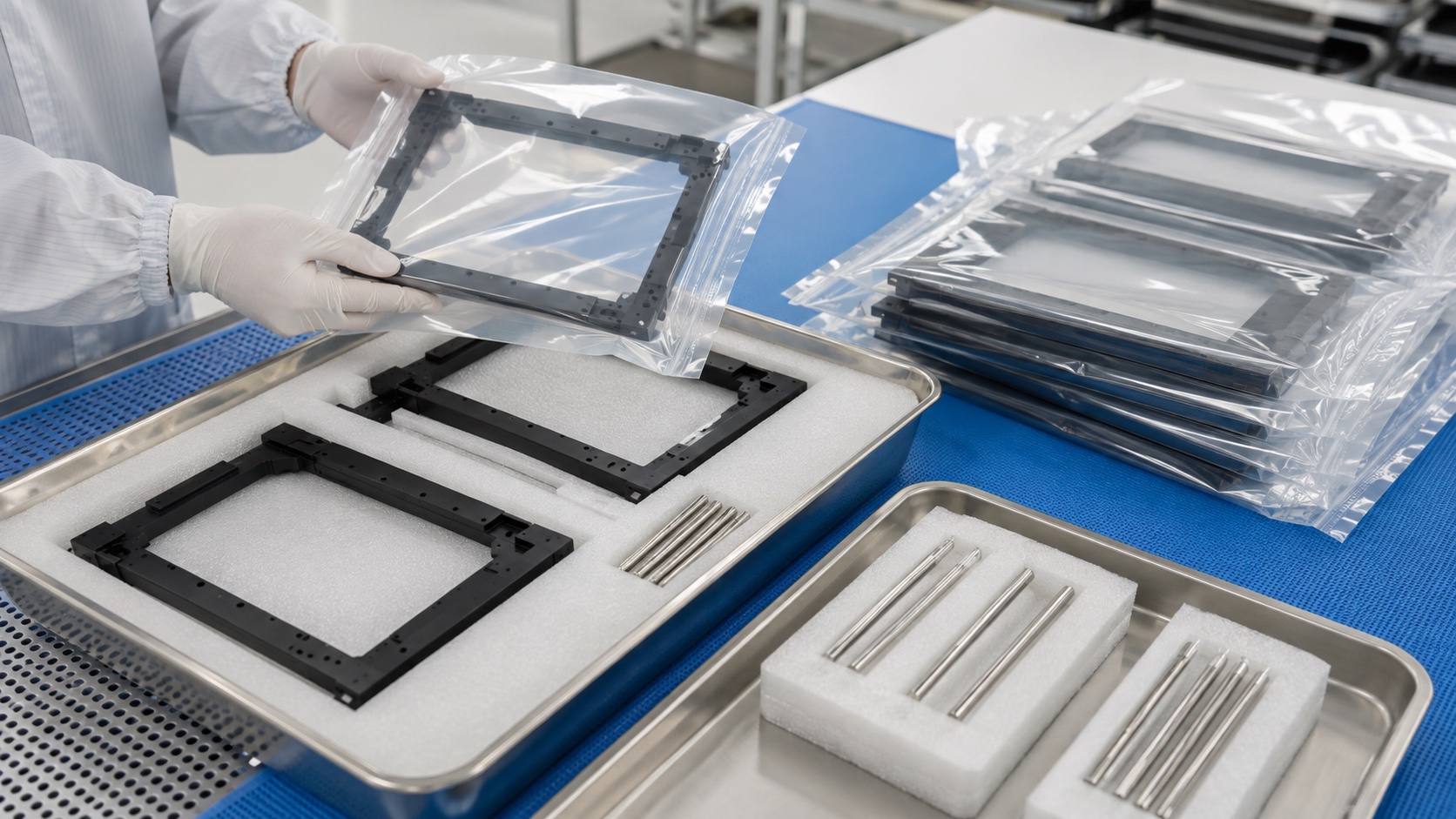

Die fertigen Trägerrahmen boten saubere Optik, genaue Ausrichtmerkmale und geschützten Lieferzustand. Der Fall zeigt, wie CNC-Bearbeitung und Oberflächenplanung medizinische Bildgebung unterstützen, wenn Geometrie, Beschichtung und saubere Handhabung gemeinsam betrachtet werden.
FAQ
Welcher Werkstoff wurde verwendet?
Aluminium mit schwarzem Eloxal für Optik, Schutz und reduzierte Reflexion.
Welche Merkmale sind kritisch?
Auflageflächen, Passstiftbohrungen, Senkungen, Ausrichtschlitze und Zentralfenster.
Warum schwarzes Eloxal?
Es reduziert Reflexion, vereinheitlicht die Oberfläche und schützt Aluminium in der Baugruppe.
Wie wird Verzug kontrolliert?
Durch Spannungsabbau, ausgewogenes Schruppen, stabile Vorrichtung und finale Schlichtgänge.
Kann Beschichtungszugabe berücksichtigt werden?
Ja. Bohrungen, Schlitze und maskierte Bereiche können nach Eloxaldicke geplant werden.
Ist das für Prototypen geeignet?
Ja. CNC-Bearbeitung eignet sich für Prototypen und Kleinserien von Detektorträgerrahmen.
