Marco portador de detector CT de aluminio anodizado negro mecanizado CNC
Descripción del producto

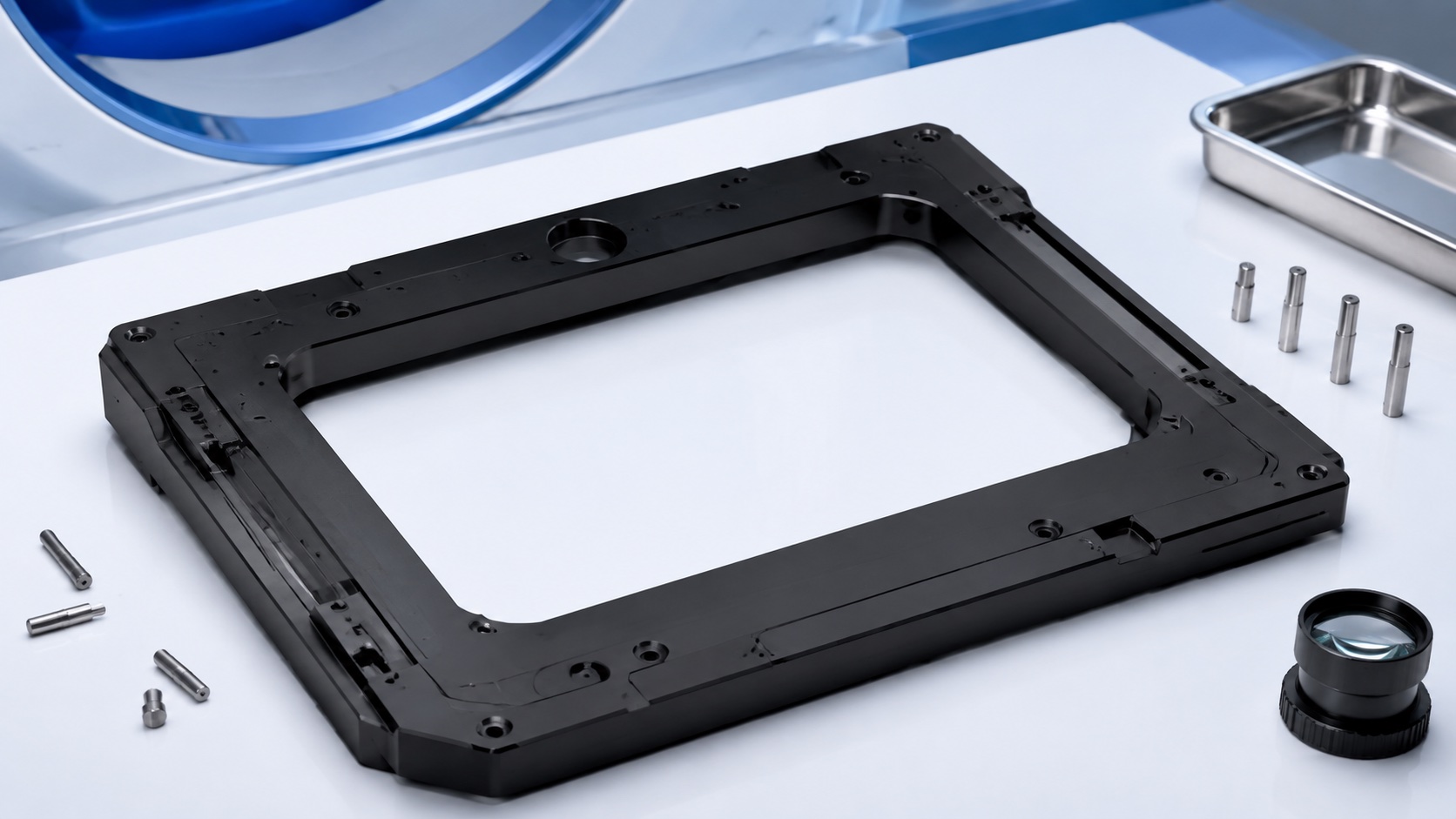

Este caso se centra en un marco portador de detector CT de aluminio anodizado negro para equipos de imagen médica. La pieza incluye una ventana central grande, avellanados, agujeros de pasador, ranuras de alineación, cavidades de aligeramiento y superficies planas de montaje. Su función es sostener módulos detectores o sensores de manera estable, ligera y mantenible.
Requisito del cliente
El cliente necesitaba un lote prototipo para verificación de montaje. El marco requería planitud estable, relaciones de agujeros controladas, superficies cosméticas limpias y acabado anodizado oscuro. Como trabaja cerca de componentes sensibles, se controlaron rebabas, rayas y reflejos. La revisión del plano se centró en referencias, tolerancia de recubrimiento e inspección.
Enfoque de fabricación

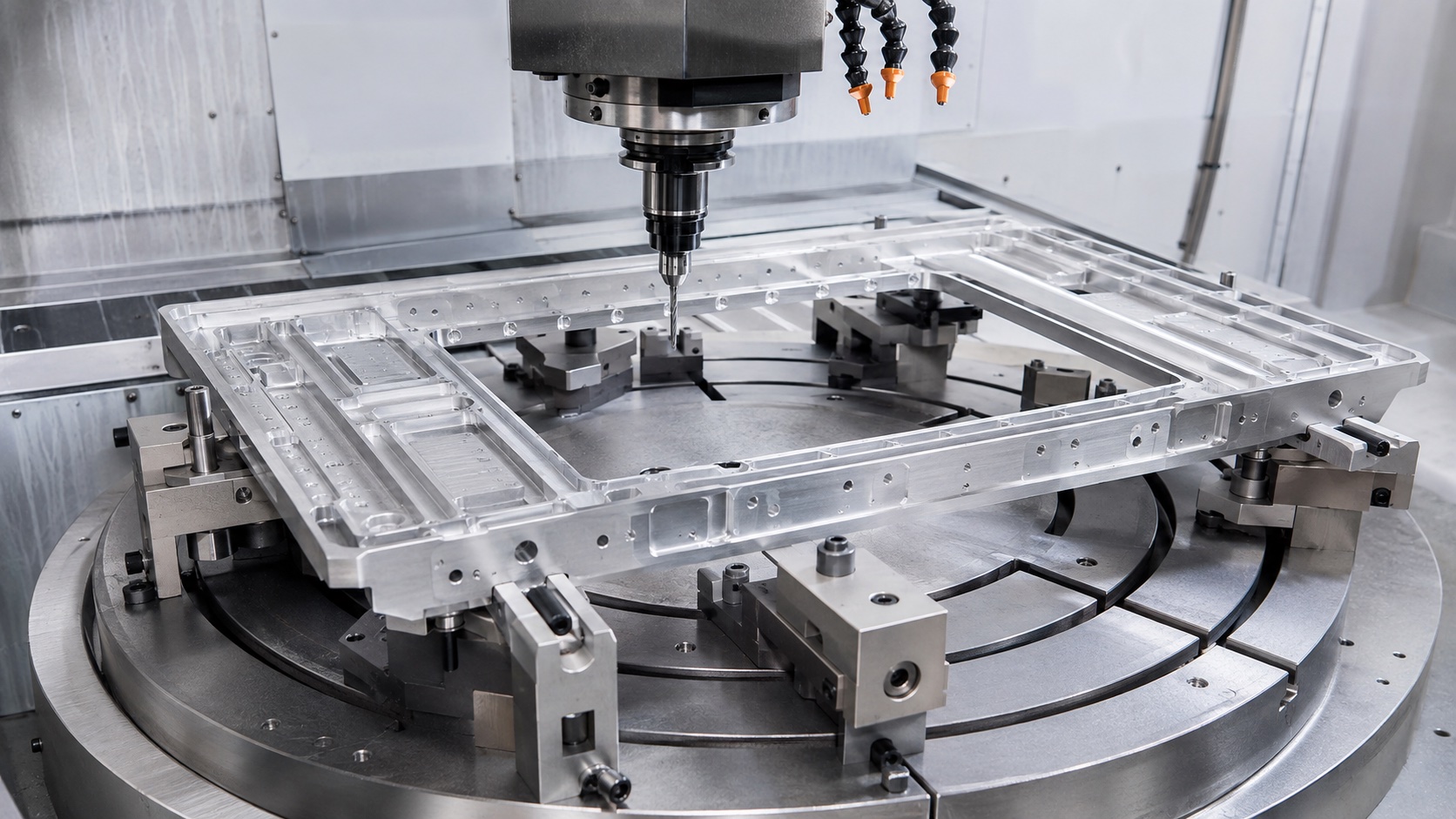

La placa de aluminio se desbastó primero para liberar tensión en la ventana y cavidades. El semiacabado estabilizó perfil exterior y nervios. El acabado generó pasadores, avellanados, ranuras y superficies de asiento. Se usó una fijación dedicada para soportar el marco ancho y reducir vibración. Después se desbarbó, limpió y preparó para anodizado negro.
Inspección y calidad

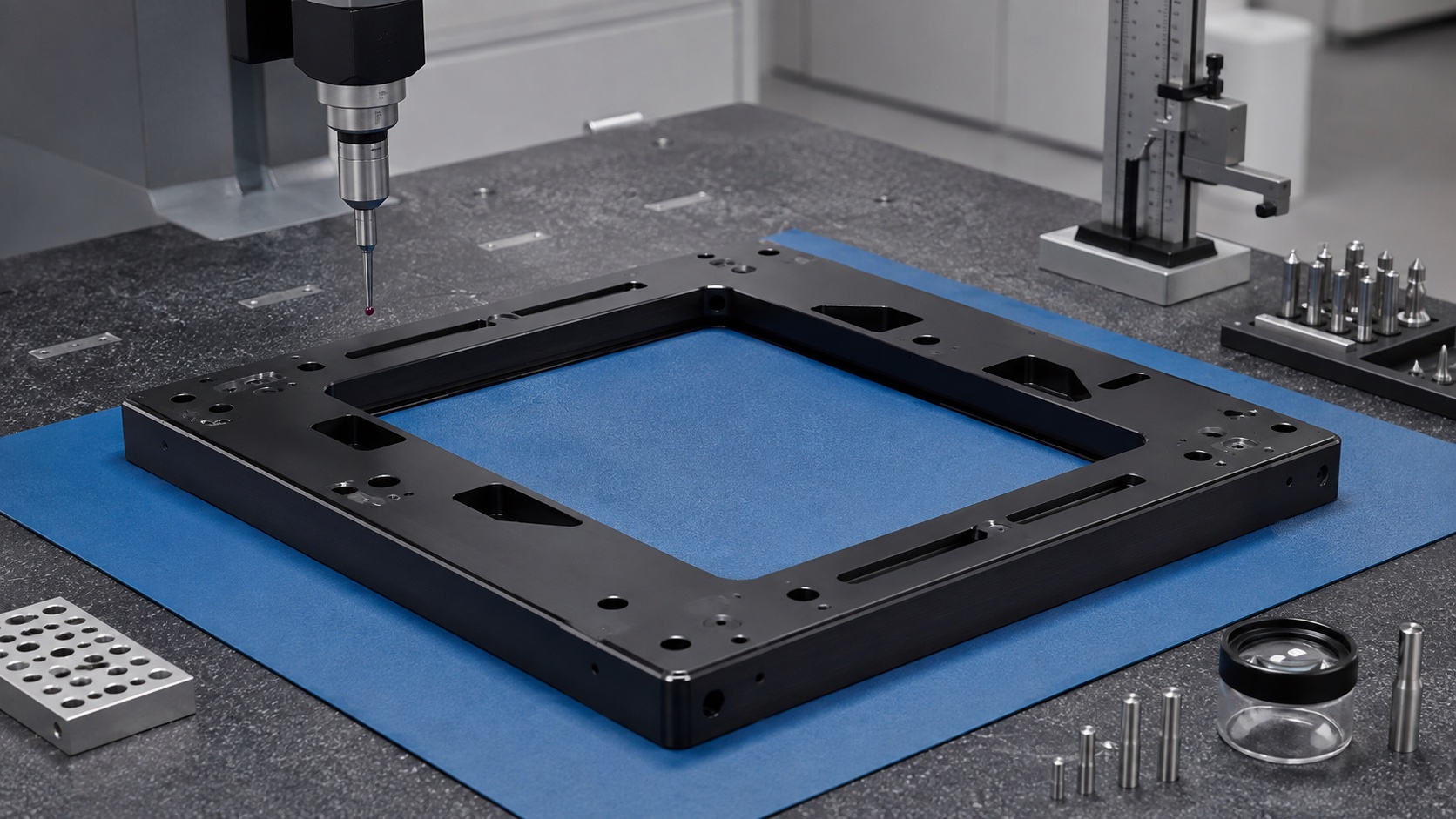

La inspección revisó planitud, posición de agujeros, profundidad de avellanados, anchura de ranuras, perfil y dimensiones sensibles al recubrimiento. Pasadores comprobaron el ajuste y la inspección óptica verificó bordes y superficies. Después del anodizado se revisaron de nuevo dimensiones clave y apariencia.
Resultado

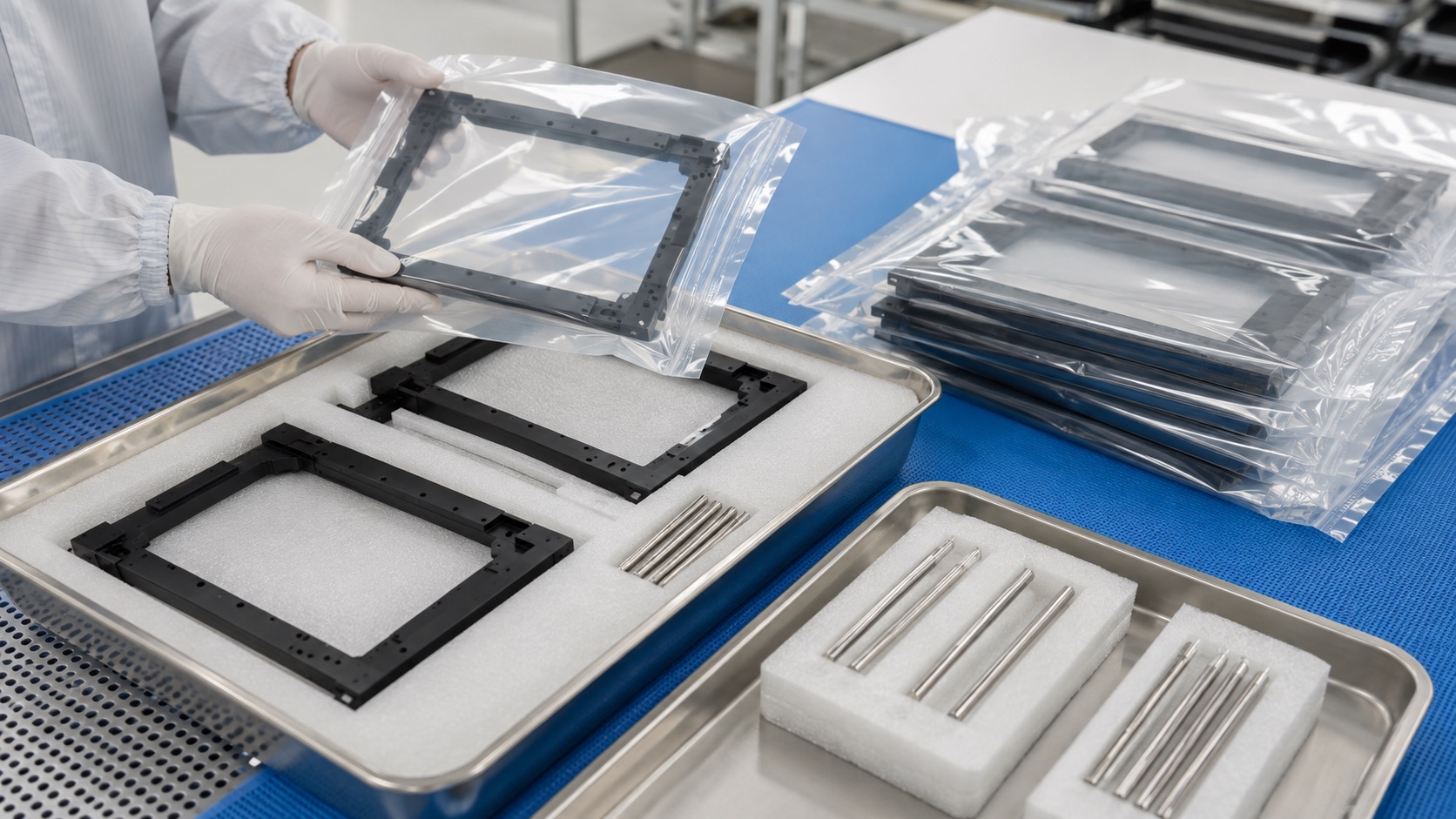

Los marcos terminados ofrecieron apariencia limpia, características de alineación precisas y entrega protegida. El caso muestra cómo el mecanizado CNC y la planificación de superficie apoyan el desarrollo de imagen médica cuando geometría, recubrimiento y manipulación limpia se consideran juntos.
FAQ
¿Qué material se usó?
Aluminio mecanizado y anodizado negro para apariencia, protección y reducción de reflejos.
¿Qué características son críticas?
Superficies de asiento, agujeros de pasador, avellanados, ranuras de alineación y ventana central.
¿Por qué anodizado negro?
Reduce reflejos, uniforma la superficie y protege el aluminio dentro del equipo.
¿Cómo se controla la deformación?
Con liberación de tensión, desbaste equilibrado, fijación estable y acabado final.
¿Se puede considerar el recubrimiento?
Sí. Agujeros, ranuras y zonas enmascaradas pueden planificarse según espesor de anodizado.
¿Sirve para prototipos?
Sí. El CNC es adecuado para prototipos y lotes pequeños de marcos portadores.
