Alcance del ejemplo representativo

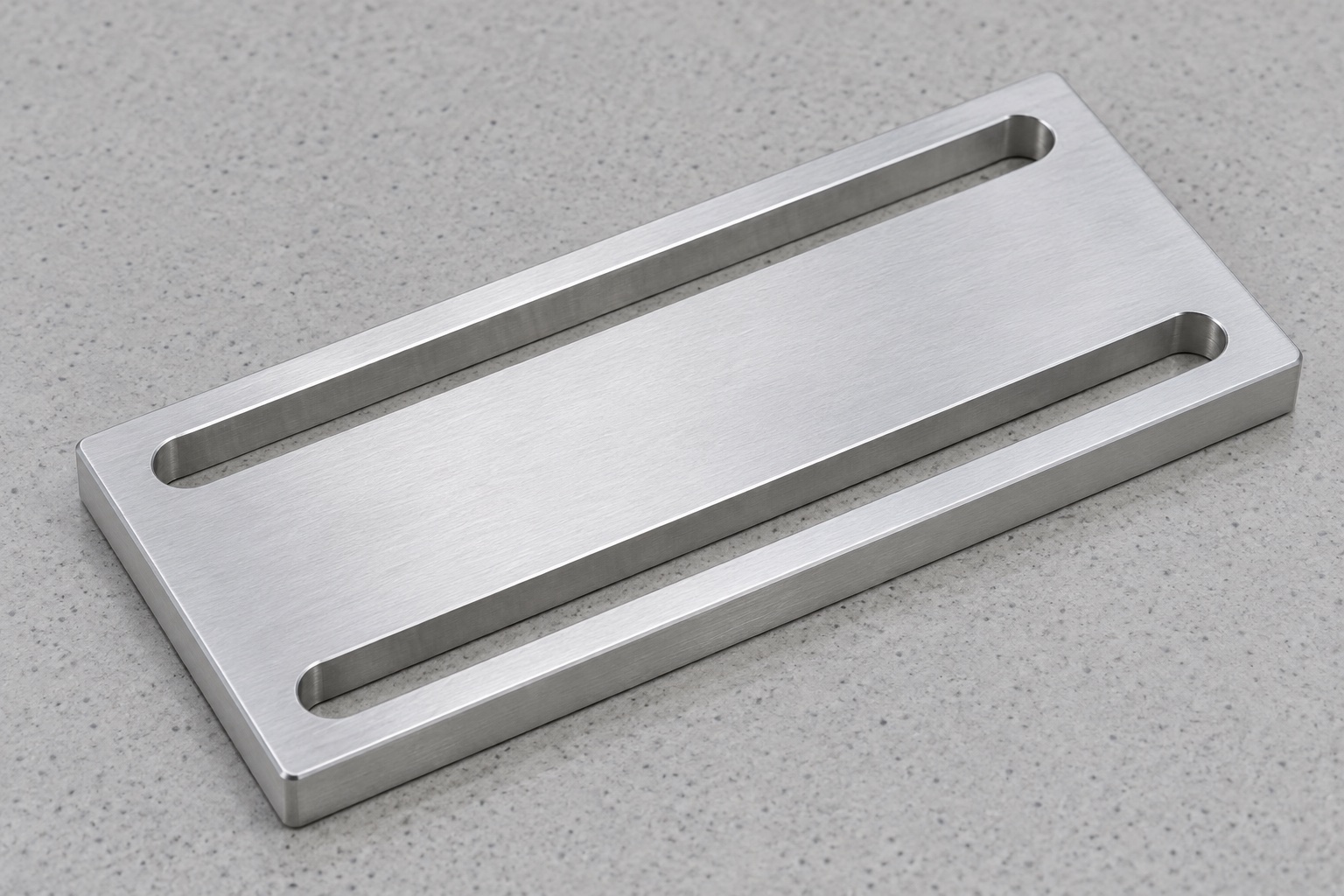

Este ejemplo representativo propone una placa monobloque de aluminio 6061 para un módulo de laboratorio médico. Tiene dos ranuras alargadas pasantes, paralelas y cerradas en ambos extremos, caras amplias opuestas y ningún taladro o rosca adicional. No describe entrega a un cliente, fabricación ni mediciones reales. No afirma tolerancias alcanzadas, recorrido, carga, retención, limpieza validada, esterilidad o certificación. El diseño y la evaluación del conjunto requieren documentación propia.
Conjunto real antes de producir
La orden propuesta comenzaría con el modelo controlado y el dibujo, el soporte de acoplamiento, la interfaz del módulo, la disposición de los sujetadores y la revisión real. El equipo responsable del dispositivo identificaría contactos útiles, configuraciones permitidas y la envolvente de movimiento completa. La longitud nominal de una ranura no se convertiría automáticamente en el requisito de recorrido del conjunto. El proveedor aclarará las holguras de los elementos de fijación faltantes o las condiciones de soporte antes de seleccionar las operaciones. La aceptación de fabricación, el ajuste opcional y la calificación completa de la aplicación seguirían siendo entregables separados. Una fotografía conveniente o una muestra de montaje no definirían silenciosamente la geometría ni autorizarían la sustitución de una arandela, un sujetador o una característica de tope.
Trazabilidad del aluminio 6061
Los registros de materiales identificarían el grado 6061 aceptado, la condición del stock, la forma, el lote y el tratamiento final adquirido. El sobrematerial seguiría el plan de sujeción y acabado real en lugar de un espesor de placa universal. La identidad seguiría siendo rastreable mediante el mecanizado, la reorientación y el envío de las ranuras. Una apariencia plateada no autorizaría una aleación o tratamiento diferente. La evidencia del material identificaría el stock dentro de su alcance, no probaría el desempeño de retención, la limpieza validada o el suministro estéril. Cualquier requisito ambiental, de residuos o de superficie relevante necesitaría una definición acordada por separado y evidencia vinculada al componente terminado real y a la aplicación.
Referencias de las caras
Las operaciones iniciales crearían las referencias útiles de cara y espesor requeridas por el dibujo. El proveedor revisaría el soporte cerca de las futuras ranuras y evitaría aceptar un componente sólo porque una fuerte sujeción lo hacía parecer plano. Las virutas se eliminarían antes de la transferencia de referencia. Los principios generales de sujeción guiarían la planificación sin convertirse en una receta validada para este accesorio en particular. Los procesos comprados que afectan el espesor, los contactos o las aberturas permanecerían visibles en la ruta. La aceptación final abordaría la condición de acabado acordada, no una pieza en bruto, una placa de sujeción distorsionada o una muestra de montaje no identificada utilizada como reemplazo de referencias específicas.
Dos ranuras cerradas controladas
Cada ranura seguiría el ancho aprobado, la geometría del extremo, las porciones rectas y la posición dentro de la placa. El proveedor revisaría el acceso al cortador y el material restante alrededor de ambas aberturas antes de terminar. No ampliaría una ranura, no eliminaría un extremo envolvente ni ampliaría una pared simplemente para obtener un ajuste manual favorable. Los conflictos entre dibujo y modelo se resolverían antes del corte final. Los cambios autorizados entrarían en los documentos controlados y en el plan de inspección. Esto preserva la distinción entre un patrón de ajuste liberado y una abertura informal modificada para un módulo, soporte o muestra de sujetador en particular.
Patrón y caras de montaje
Las dos ranuras se inspeccionarían en relación con las referencias de caras aceptadas y el espaciado y orientación requeridos. Su papel seguiría siendo explícito: la holgura y el ajuste no deberían tratarse automáticamente como una posicionamiento de precisión. Si el diseño del equipo necesitara componentes separados de posicionamiento, parada o retención, éstos tendrían sus propias definiciones controladas. El proveedor no agregaría una clavija oculta, un hueco o un orificio adicional para completar un esquema de montaje ambiguo. Una placa atornillada a un soporte no demostraría por sí sola la relación completa entre el módulo del dispositivo, el rango de ajuste y el sistema de coordenadas del equipo.
Acabado de bordes
Se revisarían entradas, extremos, salidas y esquinas para eliminar material adherido y aristas no previstas, conservando las caras y el recorrido aprobados. El pulido no corregiría una abertura mal situada. Limpieza y tratamiento seguirían el alcance contratado. El aluminio liso no demostraría partículas medidas, acción antimicrobiana, desinfección validada ni suministro estéril. Lote, revisión y cambios autorizados acompañarían a la pieza hasta la inspección y el embalaje mecánico.
Inspección en estado final
El plan propuesto asignaría métodos de espesor, caras útiles, perfiles de ranura, anchos, espaciamientos, posiciones y relaciones geométricas requeridas. Se acordaría soporte, acceso a contactos y establecimiento de referencias. Un pasador o la lectura de un calibrador de tamaño externo no verificarían el patrón completo. Las características inaccesibles se abordarán antes de la aceptación. Una ilustración de una CMM mostraría una posible configuración de inspección, no una tolerancia alcanzada. Las observaciones reales en un proyecto real se referirían a la placa terminada después del procesamiento correspondiente, no a su apariencia limitada por la fijación o al hecho de que se podría atornillar un módulo no identificado a ella.
Registros sin valores inventados
El informe propuesto identificaría la revisión del dibujo, el lote de material, las características numeradas, los métodos y la condición final. No se proporcionan mediciones numéricas porque este ejemplo no contiene ninguna muestra fabricada ni conjunto de datos de inspección real. Un pedido real mantendría las discrepancias y los cambios aprobados de forma transparente. La conformidad dimensional no establecería la capacidad de carga, la precarga, la estabilidad posicional o el ajuste de servicio seguro del dispositivo completo. La inspección de componentes, la observación del ensamblaje opcional y la calificación de la aplicación permanecerían identificadas por separado. Esto evita que una ruta de mecanizado plausible se informe como la aceptación del cliente, una mejora medida o un resultado de producción de equipos médicos logrado.
Observación opcional del ajuste
Una prueba opcional podría observar inserción, asiento, acceso y movimiento con piezas y revisiones identificadas. El método de instalación y la sujeción quedarían registrados. Un ajuste manual favorable no demostraría comportamiento frente a vibraciones, carga, precarga o estabilidad en servicio. Las piezas de prueba permanecerían separadas de la producción. Cualquier modificación aprobada entraría en documentos revisados, sin convertir una ranura alargada manualmente en referencia para otros módulos.
Embalaje sin deformación
Las placas terminadas ocuparían bolsillos o soportes separados que protegen los contactos amplios y los bordes de las ranuras. Las restricciones de embalaje evitarían doblar la placa o presionar piezas sueltas en caras útiles. La protección mecánica del transporte no implicaría suministro estéril ni limpieza validada. El lote, la revisión, el tratamiento final y el estado de inspección acompañarían al envío. Los controles de recepción distinguirían placas visualmente similares con espesor, ancho de ranura, longitud o espaciado modificados antes de la instalación. Estas medidas preservarían el componente suministrado y su identidad rastreable, dejando al mismo tiempo las evaluaciones de mantenimiento, alineación y servicio del instrumento médico completo para trabajos de aplicación definidos por separado.
Base documental de producción
La base de producción conservaría geometría aprobada, interfaces, fijaciones, ajustes, recorrido, contactos, material, procesos, inspección y embalaje. Los cambios autorizados de prototipo entrarían en revisiones controladas. Una base, módulo o tratamiento distinto exigiría revisión aunque el contorno pareciera igual. Este ejemplo no aporta historial de cliente, tolerancias obtenidas ni prestaciones de retención, y no califica un sistema completo de ajuste o seguridad de equipos médicos.
Referencia técnica del fabricante: www.carrlane.com.
FAQ
¿Se ha entregado realmente esta placa a un cliente?
No. Es un flujo de trabajo CNC propuesto representativo con imágenes ilustrativas, no un informe de un pedido entregado o muestra fabricada. Un proyecto real requiere sus propios documentos aprobados, evidencia del material, registros de producción y resultados reales de inspección de los componentes terminados.
¿El ejemplo proporciona un rango de recorrido medido?
No. Aquí no se encuentran disponibles ni un componente fabricado ni una prueba ensamblada. El equipo responsable del dispositivo real debe definir las configuraciones permitidas, la envolvente del hardware y las condiciones de soporte. La longitud nominal de la ranura por sí sola no establece el recorrido de ajuste utilizable del conjunto completo.
¿Están incluidos los sujetadores y el método de sujeción?
La ilustración muestra solo la placa. Los elementos de fijación, arandelas, topes y cualquier componente adicional de ubicación o sujeción pertenecen a la definición de conjunto controlado por separado. Su selección y rendimiento no se pueden deducir de las dos ranuras alargadas o de una superficie de contacto lisa.
¿Las imágenes de inspección demuestran una tolerancia?
No. Ilustran posibles herramientas y arreglos. Un informe real necesita características identificadas, referencias, métodos y medidas reales del componente terminado. Una fotografía y un ajuste aparentemente favorable no demuestran que se haya alcanzado la tolerancia ni la estabilidad completa del dispositivo.
¿Se puede conservar una ampliación local de ranura para futuros pedidos?
Solo como un cambio autorizado incorporado en los requisitos de inspección y geometría revisados. Una placa de prueba modificada a mano no debería convertirse en un modelo de producción indocumentado. Revise el envolvente de ajuste completo y el equipo circundante antes de aprobar un cambio en cualquiera de las ranuras cerradas.
¿Qué debería revisar otra orden?
Revisar el módulo, revisiones de soporte y hardware, configuraciones permitidas, patrón de ranuras, contactos útiles, espesor, calidad y tratamiento final. Conserve los cambios aprobados en documentos controlados e informes reales, no en una muestra modificada manualmente ni en supuestos de rendimiento de otra instalación.
