Una brida adaptadora de brazo robótico puede ser fina, pero su montaje depende de la relación entre agujero central, cara, círculo de roscas M3 y patrón exterior. Controlarlos por separado no es suficiente.
En este proyecto 6061-T6, OEMach organizó el mecanizado y la inspección alrededor del eje funcional y la cara de montaje. Roscas, orientación de los círculos, protección del anodizado y embalaje se integraron en el mismo plan.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Brida adaptadora para la conexión de una articulación de brazo robótico |
| Material y acabado | Aluminio 6061-T6 con anodizado plata mate |
| Características | Disco fino, agujero central, cara escalonada, círculo roscado M3 y agujeros exteriores |
| Control | Estabilidad de caras, relación entre agujero y patrones, galgas de rosca, bordes, protección de capa y aspecto |
Empezar Por La Función Del Patrón De Agujeros
El agujero central suele establecer la localización principal, mientras los círculos roscado y exterior conectan componentes en lados opuestos. Su ángulo y posición relativos determinan si el módulo se monta sin forzar tornillos.
Antes de programar, OEMach confirma qué agujero o cara posiciona la pieza acoplada y qué elemento controla la orientación. Así se prioriza la relación de montaje y no las cotas aisladas.

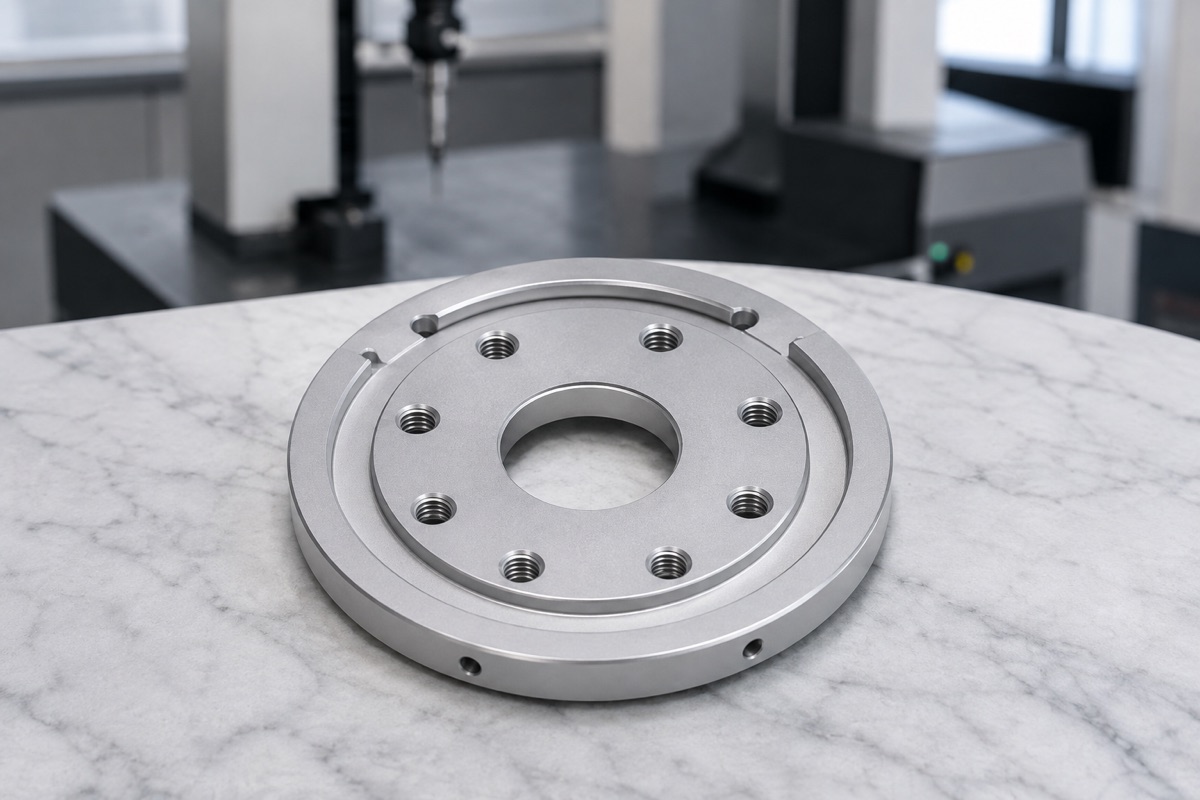

El agujero central, las caras escalonadas, el círculo de roscas M3 y el patrón exterior deben conservar una relación común de referencias funcionales.
La Sujeción Del Disco Y Las Roscas Pequeñas Concentran El Riesgo
Una brida fina puede flexionarse con una sujeción excesiva y recuperar otra forma al liberarla. Los M3 añaden riesgo por taladro previo, acumulación de viruta, chaflanes grandes y rebabas de entrada.
El anodizado plata mate también hace visibles rayas y diferencias de color. Los ajustes y roscas pueden necesitar sobremetal o protección para que la capa final no interfiera con el montaje.
Acabar Agujero Y Círculos Desde Una Referencia Común
La ruta estabiliza ambas caras y el centro, y después desbasta el disco dejando margen para redistribución de tensiones. Agujero, escalón crítico y patrón M3 se terminan desde la misma cadena de referencias siempre que sea posible.
Parámetros estables, evacuación de viruta y chaflanes moderados protegen las roscas. El patrón exterior se relaciona con el centro en lugar de tratarse como una operación independiente.
La Inspección Debe Incluir El Comportamiento De Atornillado
La primera pieza incluye agujero central, estado de cara, galgas PASA y NO PASA M3, posición exterior, chaflanes y relación angular de patrones. La medición por coordenadas confirma la geometría de alineación.
Tras anodizar, OEMach revisa paso de roscas, limpieza, ajustes protegidos y aspecto. Si el proyecto exige 72 horas de niebla salina neutra, el criterio de aceptación y el tiempo de ensayo se incorporan al calendario confirmado.

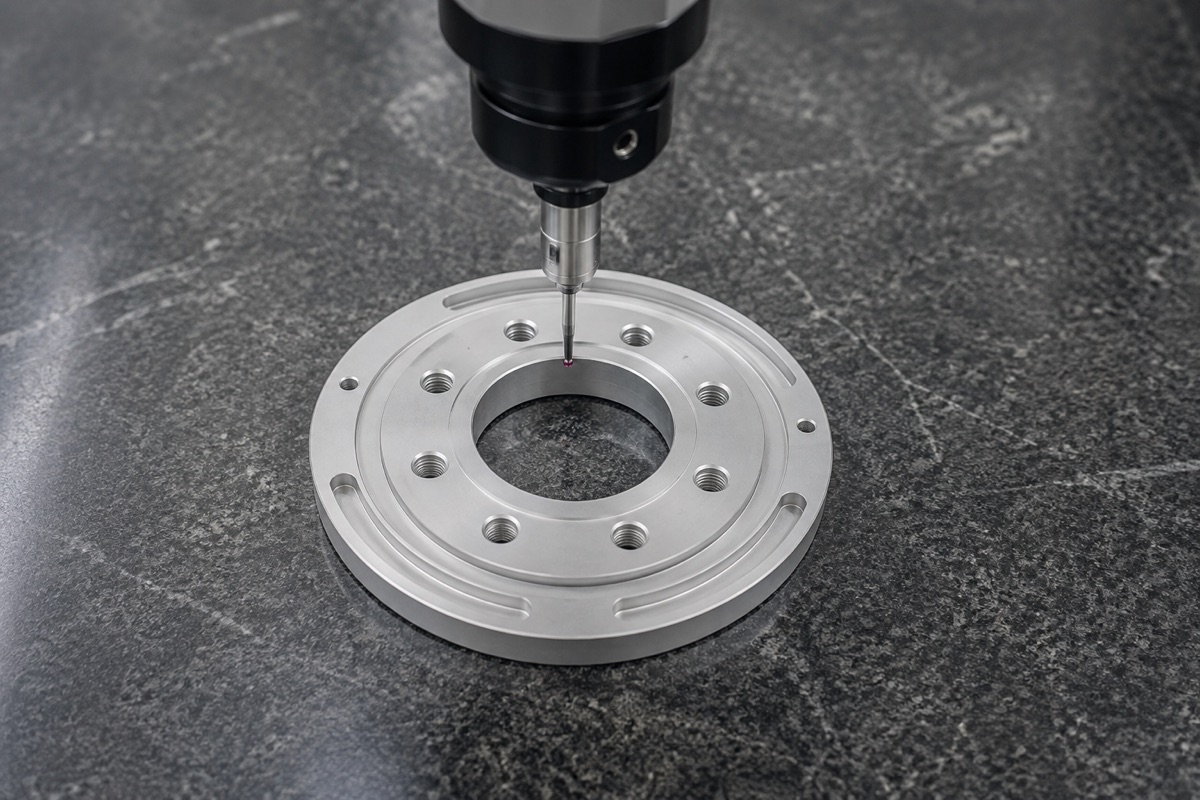

La estrategia de palpado verifica la relación angular y posicional entre eje central, agujeros roscados y elementos exteriores de montaje.
El Plazo Y El Embalaje Protegen La Brida Fina
Como referencia, los prototipos se evalúan en 5 a 8 días laborables y los lotes pequeños en 8 a 12. Informes completos, enmascarado o ensayos de corrosión pueden modificar el plazo final.
Cada brida se apoya individualmente en espuma para no doblar el disco ni rozar las caras acabadas. Los bordes y la superficie plateada quedan protegidos durante transporte e inspección de entrada.

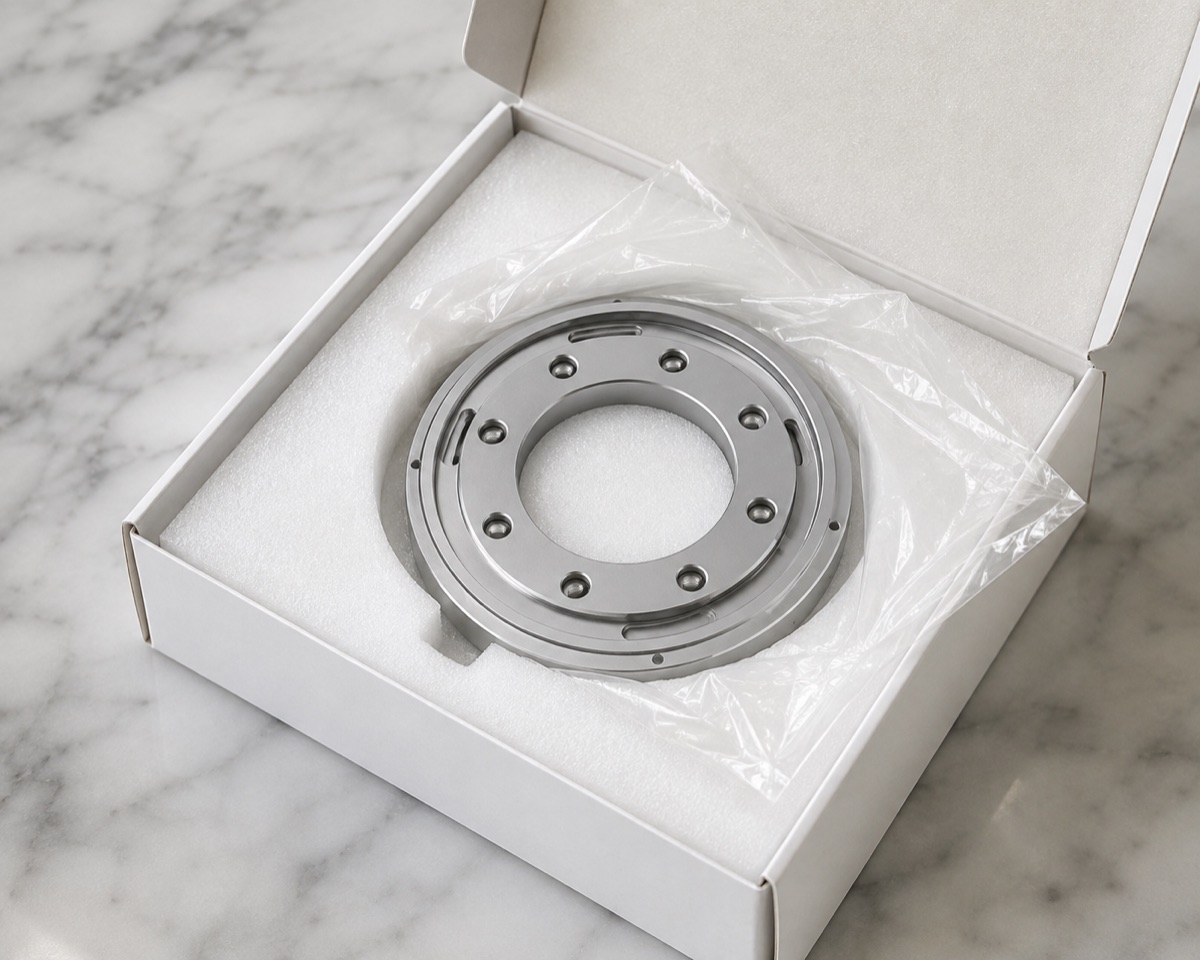

La espuma evita presión y abrasión sobre caras, bordes de agujeros y acabado plateado mate durante el transporte.
Resumen del caso
El agujero central, el círculo M3, el patrón exterior y la cara deben controlarse como una sola interfaz. Mecanizado con referencias comunes, verificación tras anodizar y embalaje individual reducen la incertidumbre en el montaje del brazo.
FAQ
¿Qué elementos deben definir las referencias?
La cara y el eje central suelen formar el sistema principal, con un agujero o elemento de orientación para controlar el giro. El plano y la pieza acoplada deben confirmarlo.
¿Por qué revisar los M3 después de anodizar?
Los residuos o la contaminación pueden aumentar la resistencia aunque las roscas cumplieran antes. Las galgas posteriores confirman su uso real.
¿Se pueden mecanizar el agujero central y el círculo exterior en montajes distintos?
Sí, pero la transferencia de referencias debe estar controlada. Una misma sujeción o una referencia común repetible reduce errores acumulados.
¿Cómo se protege la brida fina?
La espuma individual apoya sin cargar el disco y mantiene caras, bordes y anodizado separados de roces y contactos duros.
