Una brida terminal de robot es más que un disco grueso de aluminio. El escalón central posiciona, la cara transmite la carga de apriete y los círculos de agujeros determinan si el módulo se monta sin error angular o de posición.

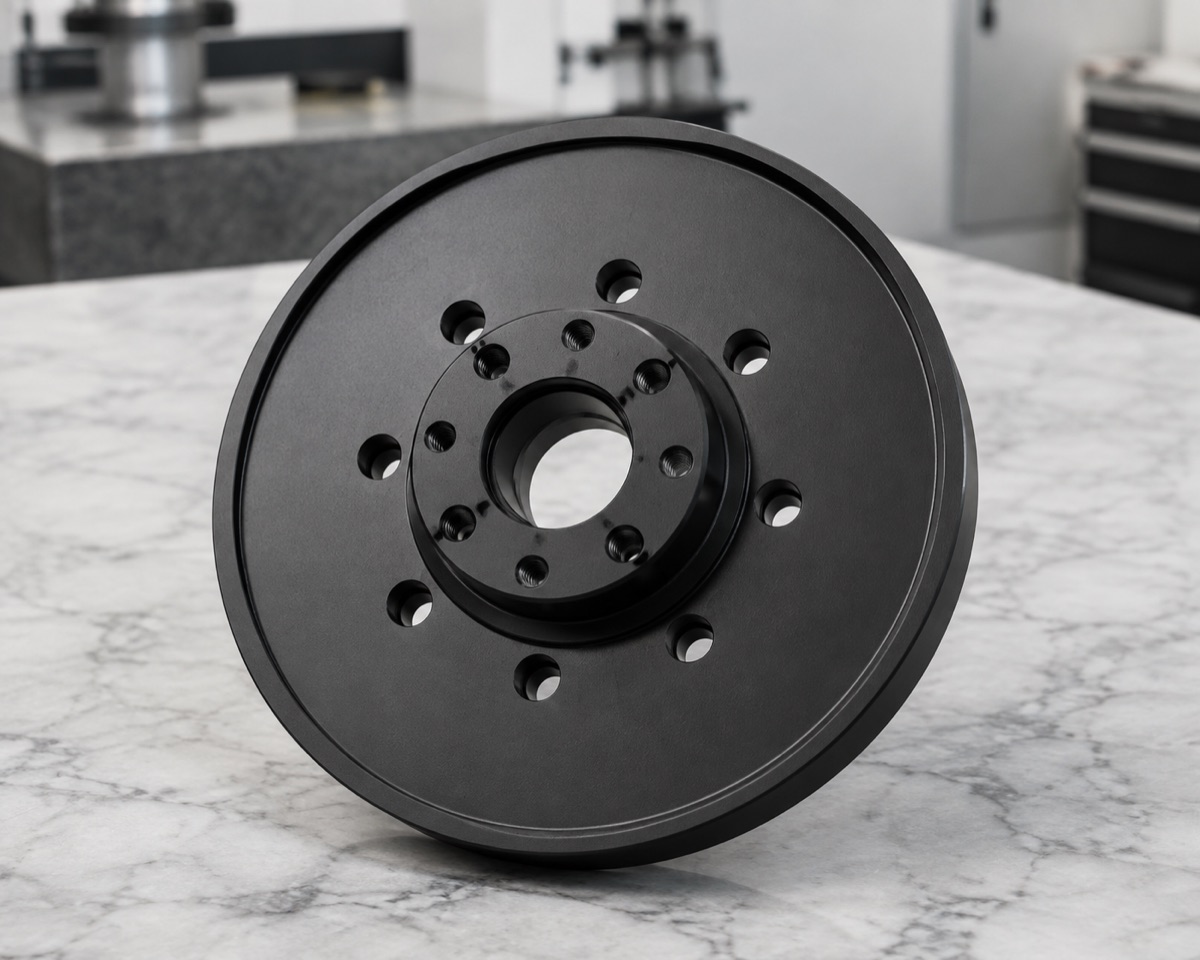

En este proyecto de aluminio 6061, OEMach vinculó mecanizado, inspección, anodizado negro y embalaje con la misma lógica de montaje. Agujero central, escalón, cara y dos círculos se trataron como un solo grupo funcional.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Brida de conexión para efector final o extremo de articulación |
| Material y acabado | Aluminio 6061, granallado de 180 y anodizado negro |
| Características | Disco grueso, agujero central, escalón, cara, círculo roscado interior y círculo exterior |
| Control | Tamaño y redondez del escalón, planitud, relación de círculos, roscas, rebabas y protección estética |
Tratar La Brida Como Referencia De Montaje
El escalón central posiciona el componente y la cara recibe el apriete. Si cualquiera se desplaza respecto a los círculos, la pieza montada puede quedar inclinada aunque cada agujero cumpla su diámetro.
La revisión identifica cara principal, eje y elemento de orientación antes de fijar la ruta. El diámetro exterior no funcional se separa de las características que controlan el montaje.
El disco grueso integra escalón de centrado, agujero pasante y círculos interior y exterior que deben compartir un sistema funcional de referencias.
El Escalón Y Los Círculos Concentran El Riesgo
La sección gruesa aporta rigidez, pero varios círculos, avellanados y roscas acumulan riesgo de posición. El círculo interior puede localizar o conectar una interfaz auxiliar y el exterior soporta la fijación principal.
Rebabas de salida, chaflanes irregulares y marcas junto al escalón se hacen más visibles tras anodizar. La pieza debe cumplir relación geométrica y aspecto final.
Mecanizar Cara Y Centro Antes De Los Patrones Finales
OEMach establece primero la cara y el eje, desbasta disco y escalón con sobremetal y termina agujero central, diámetro de localización y cara crítica. Los dos círculos se completan desde la misma cadena de referencias cuando es posible.
Herramientas estables de taladrado y roscado limitan la deriva. Los chaflanes se mantienen uniformes y el desbarbado se realiza antes del acabado sin redondear la zona de localización.
Inspeccionar Según La Lógica De Apriete

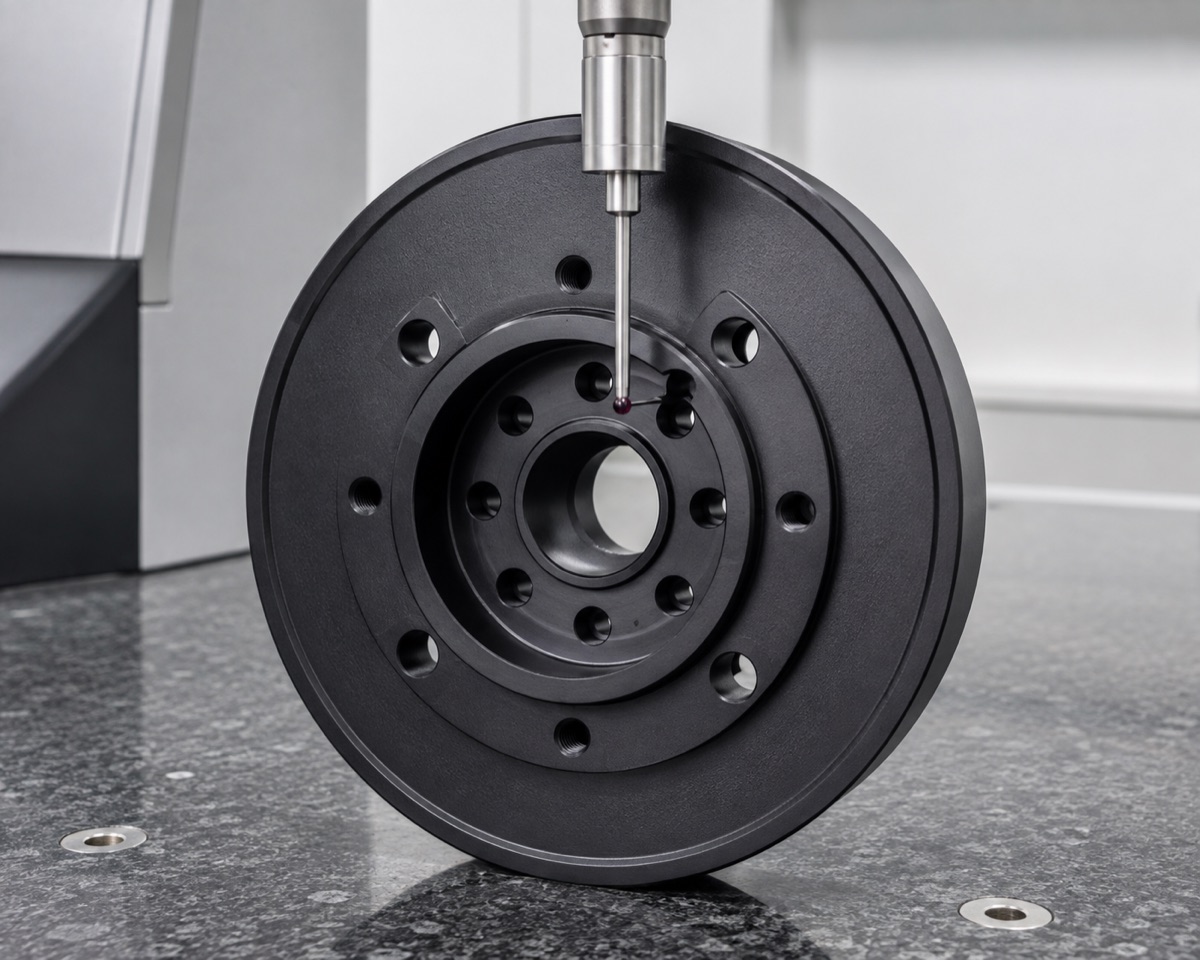

La primera pieza incluye agujero, escalón, planitud, paralelismo, posición y ángulo de círculos, galgas de rosca, chaflanes y aspecto. Puede emplearse un pasador o componente representativo para confirmar orientación funcional.
Después del anodizado se revisan daños, residuos, roscas y zonas protegidas. Si el escalón tiene ajuste estricto, enmascarado y espesor deben acordarse antes del tratamiento.
La medición sigue la referencia de montaje para evaluar conjuntamente concentricidad, ángulo de los círculos y estado de la cara.
Plazo Y Embalaje Protegen La Referencia
Como referencia, los prototipos se evalúan en unos 5 a 8 días laborables y los lotes pequeños en 8 a 12. El plazo final depende de plano, inspección, capacidad de anodizado e informe completo de agujeros.

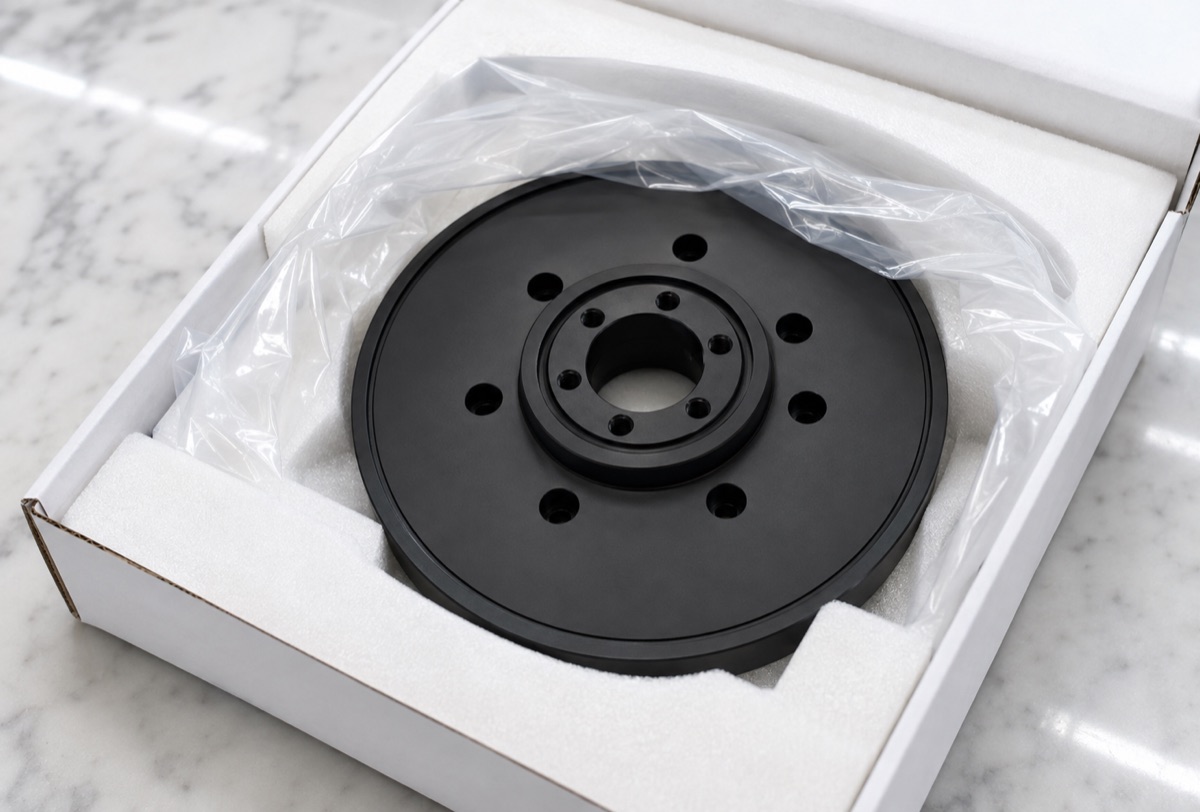

Cada brida se apoya en espuma sin contacto duro sobre cara y escalón. Una bolsa limpia aísla el anodizado frente a polvo y abrasión durante transporte e inspección de entrada.
El apoyo individual evita el contacto duro sobre escalón, cara de montaje, bordes de agujeros y superficie cosmética durante el transporte.
Resumen del caso
El caso demuestra que una brida terminal debe controlarse como una interfaz completa. La entrega depende de la relación entre escalón, cara y círculos, además de inspección posterior al anodizado y embalaje protector.
FAQ
¿Cuál debe ser la referencia principal?
Depende del diseño, pero la cara y el eje central suelen formar el sistema principal, con un agujero o elemento de orientación para el giro.
¿El anodizado negro afecta al escalón?
Añade capa y puede modificar un ajuste. Sobremetal, enmascarado y aceptación posterior deben definirse antes de mecanizar.
¿Por qué medir juntos los círculos interior y exterior?
Su posición y ángulo relativos determinan la alineación del conjunto. Medirlos por separado puede ocultar un error de orientación.
¿Cómo se protege la brida?
El escalón y la cara quedan separados de superficies duras mediante espuma individual, y el anodizado se protege frente a roce y contaminación.
¿Listo para solicitar una cotización para sus piezas mecanizadas CNC?
Envíe sus planos de ingeniería a qiancj@oemach.com. Apoyamos prototipos y producción en lotes pequeños con control estricto de tolerancias.
