Una tapa ABS para robot tiene un riesgo distinto al de una brida metálica. No soporta la misma carga estructural, pero debe equilibrar forma de pared delgada, apariencia, torretas de montaje y separación de ensamblaje. Cualquier diferencia se ve al instalarla.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Componente de articulación robótica / tapa estética del segundo eje |
| Material y apariencia | ABS; negro definido por color de resina, pintura, textura u otro acabado para plástico |
| Características críticas | Casco circular fino, escalón de borde, tres torretas, agujeros, alabeo libre y control de rayas |
| Enfoque de entrega | Objetivo del prototipo, apoyo suave, prueba de montaje, aceptación visual y embalaje anticomprensión |
Tratarla Como Una Pieza Estética De Montaje
La pieza es una carcasa circular poco profunda con tres torretas y un borde escalonado delgado. Debe cerrar o proteger el exterior de una articulación y mantener una separación limpia con las piezas vecinas.
La ruta de apariencia negra se acuerda pronto. El ABS no recibe anodizado de aluminio; el color y la textura pueden proceder de la resina, pintura, granulado u otro acabado. La opción elegida cambia sobreespesores, preparación y criterios de aceptación.
El Riesgo Principal Es El Alabeo Libre
Una tapa circular delgada puede deformarse durante mecanizado, recorte o acabado. Puede verse plana en el útil y levantarse al soltarla, generando una separación irregular. Las tres torretas también son críticas porque definen la alineación de tornillos y la tensión tras el apriete.
Para una prueba rápida se priorizan contorno, torretas e interferencias. Para una revisión estética, textura, brillo y control de rayas forman parte del plan desde el principio.

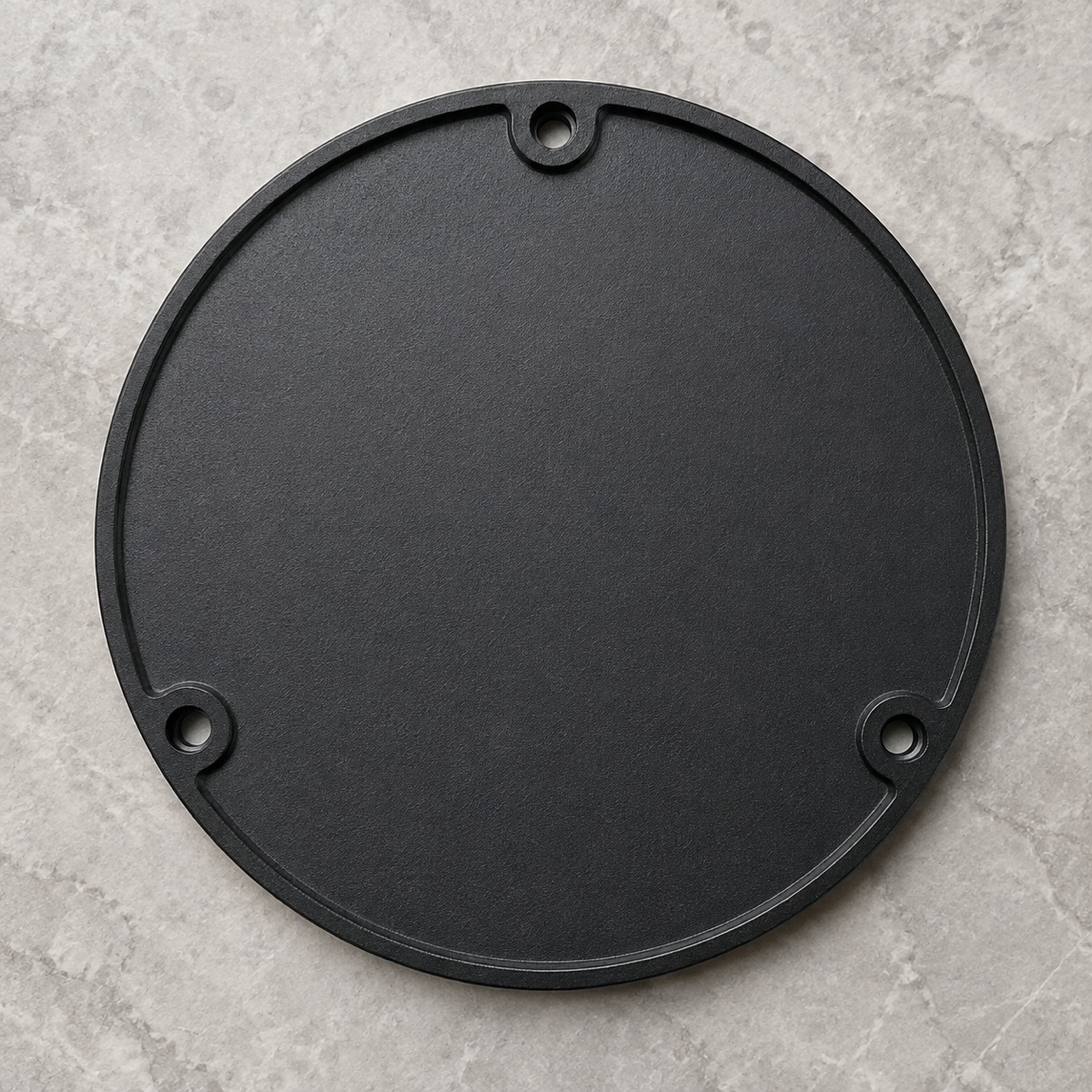

La cubierta poco profunda combina una superficie estética, un escalón fino en el borde y tres torretas locales de montaje.
Apoyo Suave E Inspección De La Forma Real
La pared delgada no admite gran fuerza de amarre. Un apoyo de contorno o una sujeción flexible permite acabar borde y agujeros cerca de su estado natural. Deben limitarse carga, calor y presión de desbarbado para evitar blanqueamiento o deformación.
La inspección cubre perfil exterior, altura de borde, posición y perpendicularidad de torretas, espesor, alabeo y apariencia negra. La medición libre es más representativa que una lectura con la tapa forzada contra el útil.

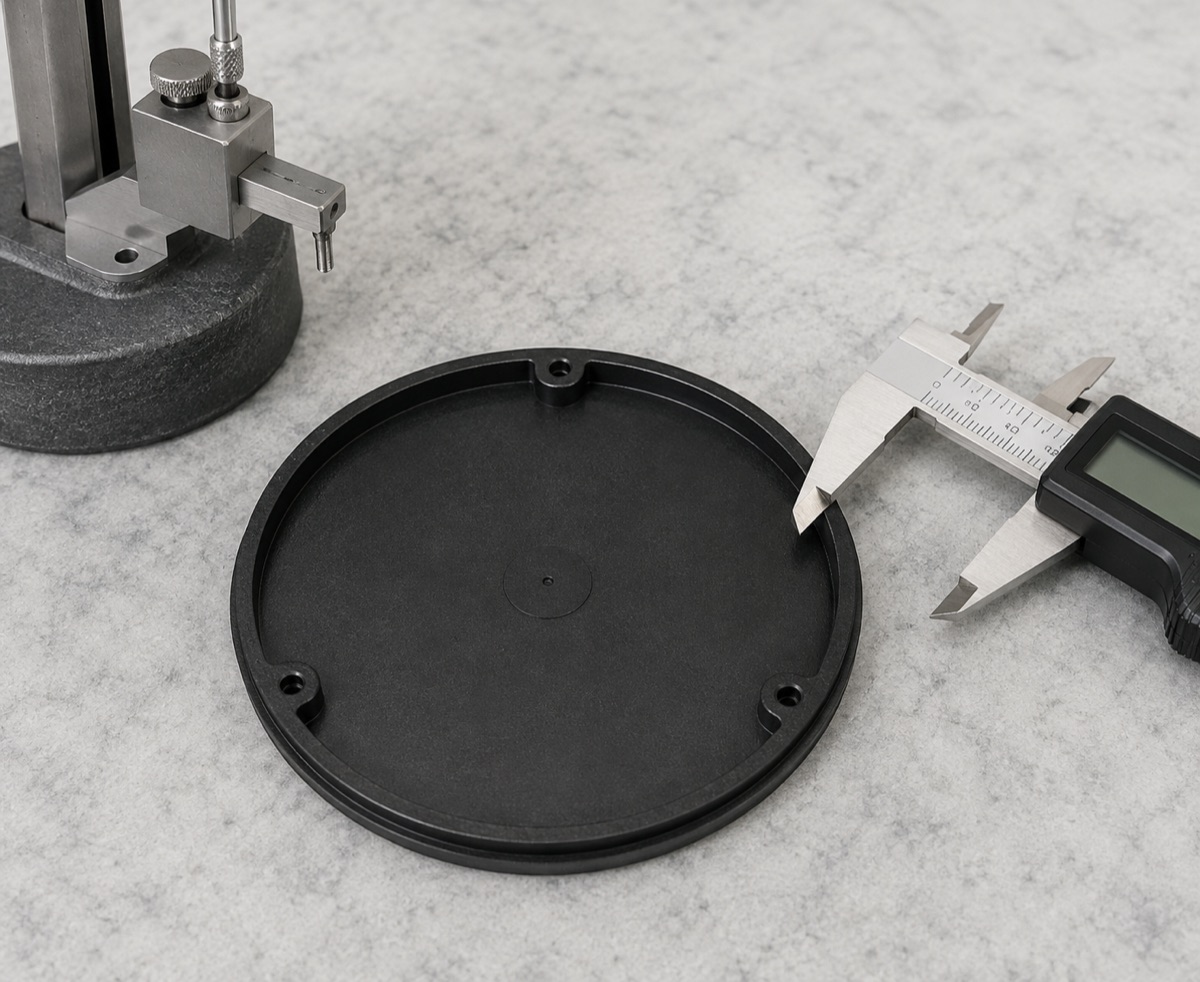

Contorno, altura del borde, posición de torretas, espesor y alabeo deben medirse sin que el útil oculte la forma real.
Añadir Una Prueba De Montaje En El Prototipo
La prueba confirma que el apriete no levanta el borde, blanquea los agujeros ni interfiere con piezas internas. Detecta problemas que una cota aislada puede pasar por alto y reduce modificaciones en el lote.
El ABS negro es sensible a rayas, huellas, rebabas y blanqueamiento por tensión. El mate, la textura y la resistencia al rayado deben acordarse durante el prototipo, no al final.
Plazo Y Embalaje Protector De Apariencia
El prototipo suele evaluarse en 4 a 7 días laborables y el lote pequeño en 7 a 12. Pintura, muestras de textura o requisitos antirayado pueden ampliar el plazo porque necesitan aprobación independiente.
Cada tapa se apoya individualmente en espuma, protegiendo cara estética, borde y torretas. El embalaje forma parte del control visual: una pieza dimensionalmente útil sigue siendo inaceptable si el transporte marca o deforma la superficie.

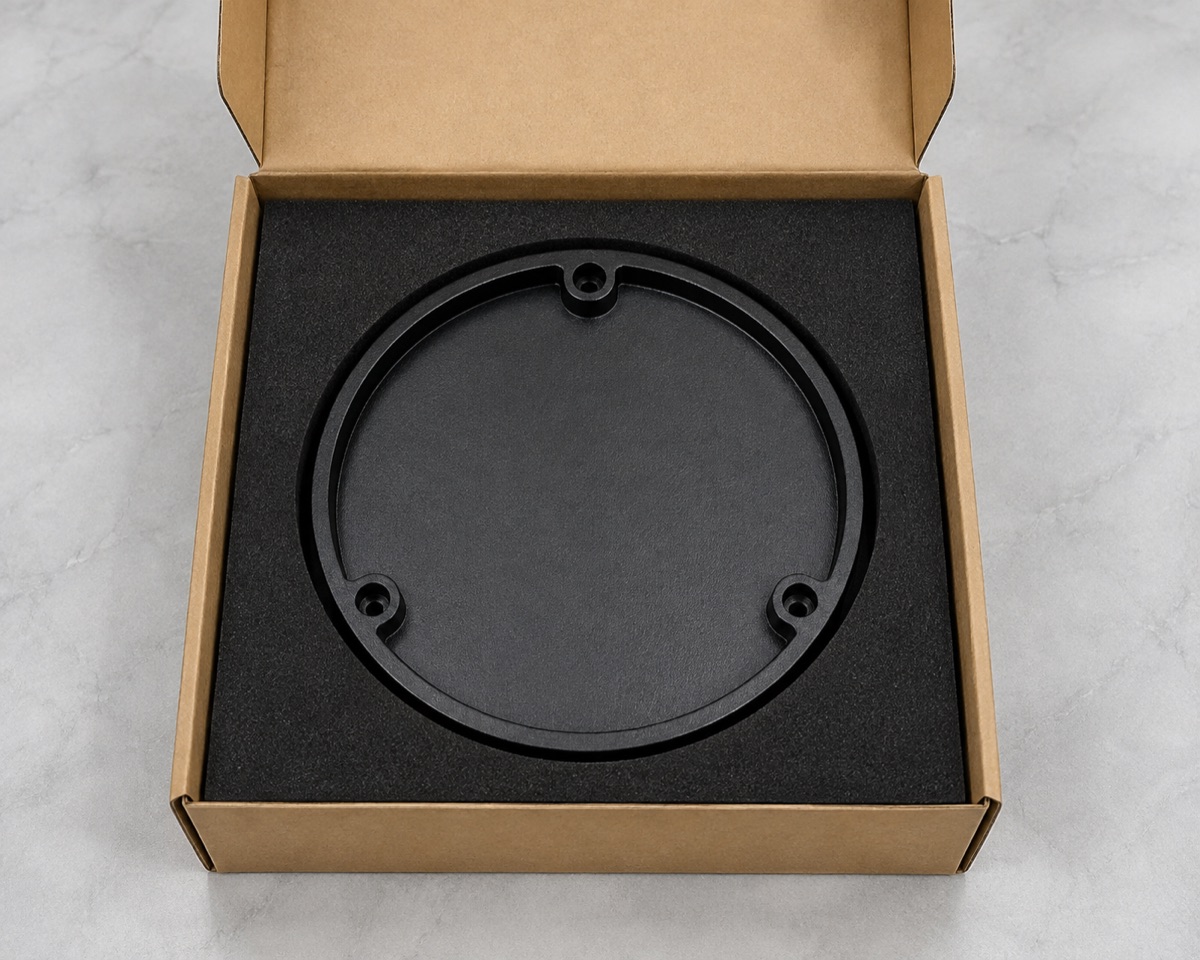

El apoyo individual protege la cara estética, el borde fino y las torretas contra roce, compresión y deformación.
Resumen del caso
El núcleo del caso no fue fabricar una simple tapa circular. El borde fino, las torretas y la apariencia negra debían mantenerse estables en estado libre. Proceso, inspección, prueba de montaje y embalaje se trataron como un único sistema de entrega.
FAQ
¿Por qué medir una tapa ABS en estado libre?
La fuerza del útil puede ocultar el alabeo. La medición libre muestra la forma que controla la separación real.
¿Se puede anodizar negro el ABS como el aluminio?
No. El negro se obtiene mediante color de resina, pintura, textura u otro proceso adecuado para plástico.
¿Por qué probar el montaje si las cotas cumplen?
El apriete puede revelar borde levantado, tensión en torretas, blanqueamiento o interferencias que las medidas aisladas no muestran.
