Esta brida circular parece geométricamente sencilla, pero posiciona y bloquea dos módulos de una articulación robótica. El reto no consiste solo en realizar todos los agujeros: el agujero central, la cara escalonada y los dos patrones circunferenciales deben conservar una misma relación de referencias.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Componente de articulación robótica / brida circular de conexión del quinto eje |
| Material y acabado | Aluminio 6061, granallado de 180 y anodizado negro |
| Características críticas | Agujero central, cara escalonada, patrón exterior, patrón roscado interior y chaflanes uniformes |
| Enfoque de entrega | Planitud libre, apariencia anodizada, inspección combinada y protección individual de espuma |
Definir Primero Las Referencias Funcionales
Antes de programar, OEMach identifica qué agujero posiciona el módulo, qué cara apoya y qué círculo de agujeros genera el apriete. Estas funciones determinan amarre, trayectoria de herramienta y orden de inspección.
Si el agujero central no es estable, cambia la posición del módulo. Si deriva la relación angular entre patrones, los tornillos pueden cargar la unión de forma desigual. La cara escalonada también puede apoyar o dar holgura, por lo que las rebabas y partículas en su raíz no son simples defectos visuales.
Ruta De Mecanizado: Estabilizar El Centro
El proceso empieza creando caras paralelas y una referencia central fiable. El desbaste deja sobreespesor en perfil y escalones. Después de estabilizar el disco, se terminan el agujero central, el patrón exterior y el patrón roscado interior desde una condición de localización coherente.
Completar ambos patrones en el mismo amarre reduce la acumulación angular por volteos. Los chaflanes deben retirar rebabas sin reducir el área de apoyo del tornillo ni crear líneas brillantes irregulares tras el anodizado.

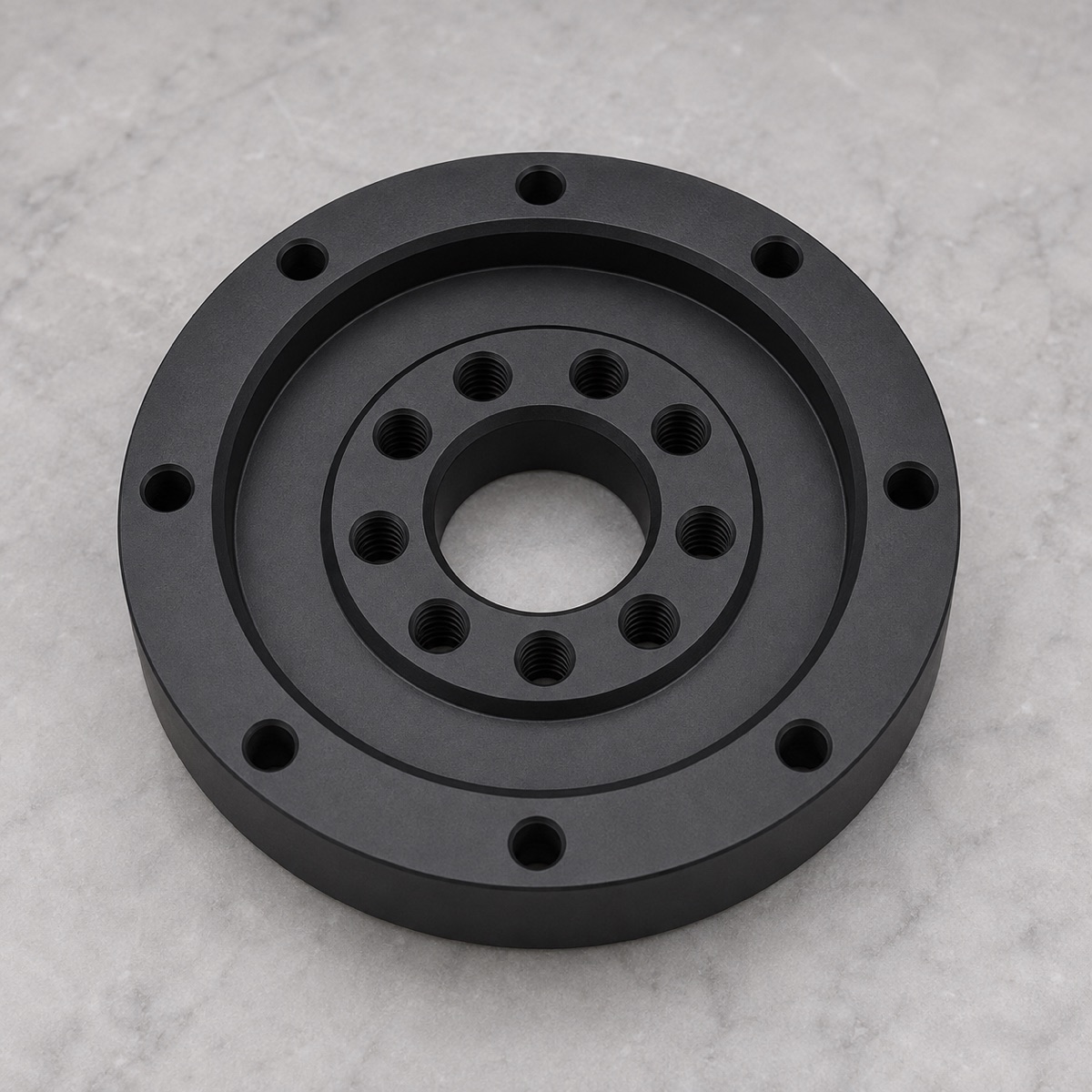

El agujero central, la cara escalonada, el patrón exterior y el patrón roscado interior deben funcionar como una sola interfaz de montaje.
Controlar La Cara En Estado Libre
Una brida circular delgada puede parecer plana mientras está sujeta y relajarse al soltarla si el apoyo no es uniforme. Ese movimiento altera la relación real entre agujero central, escalón y patrones.
El apoyo uniforme y la localización suave distribuyen las fuerzas. La primera pieza se libera y se vuelve a medir antes de continuar el lote, evitando confundir la forma impuesta por el útil con el estado entregado.

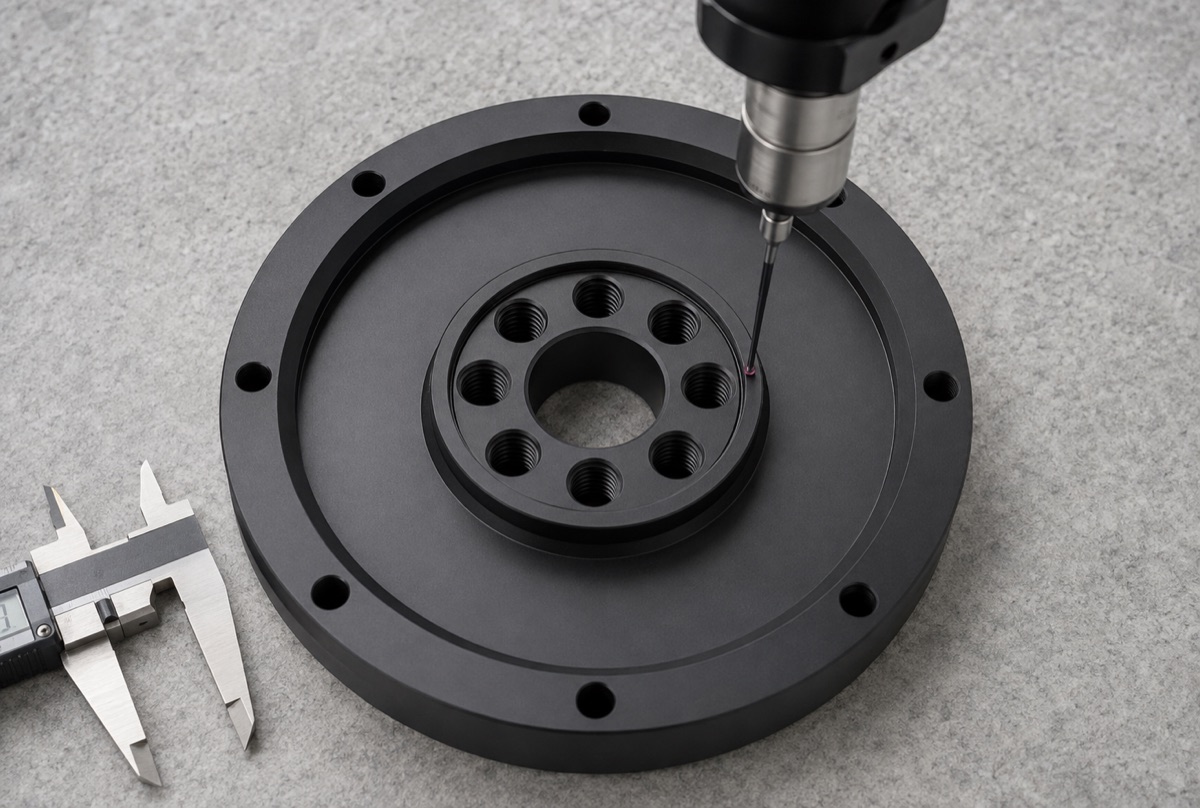

La inspección de primera pieza verifica la relación conjunta entre centro, cara, escalones y ambos patrones circulares.
La Inspección Evalúa La Relación Combinada
La primera pieza incluye agujero central, planitud, escalones, patrón exterior, roscas interiores, chaflanes y apariencia negra. Lo importante no es un agujero aislado, sino la estabilidad conjunta de centro, cara y círculos.
En el lote se vigilan desgaste de herramienta, repetibilidad del útil y estado de los bordes después del anodizado. La geometría es regular, pero el cliente necesita un montaje repetible.
Anodizado Negro, Plazo Y Embalaje
El anodizado negro no oculta defectos: puede resaltar bordes brillantes, marcas de herramienta y rayas. Antes del recubrimiento se revisan limpieza, chaflanes y superficies visibles; después, color, residuos y cotas críticas.
El prototipo suele evaluarse en 5 a 8 días laborables y el lote pequeño en 8 a 12. Un informe completo de posiciones requiere tiempo adicional de inspección. Cada brida se fija en espuma para proteger caras, agujeros y acabado negro.

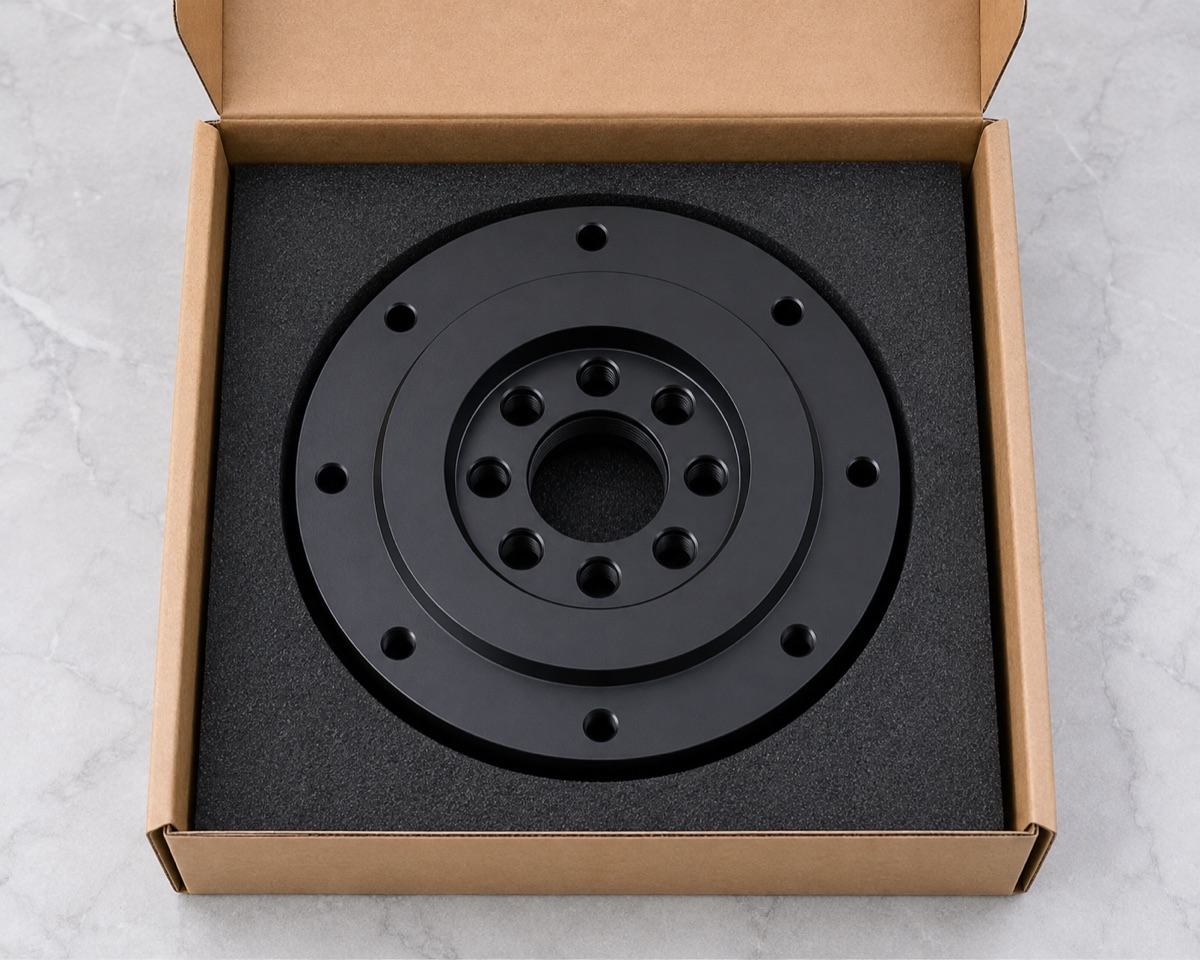

La espuma cortada a medida protege las caras, los bordes de agujeros y la superficie negra contra golpes y rozaduras.
Resumen del caso
El valor de esta brida está en crear una relación de montaje repetible entre agujero central, cara escalonada y dos patrones circulares. Referencias funcionales, amarre controlado, inspección combinada, anodizado y embalaje forman un único proceso de entrega.
FAQ
¿Por qué es difícil mecanizar una brida circular robótica?
La dificultad está en la relación entre agujero central, cara y varios círculos de agujeros. Cada elemento puede cumplir por separado y fallar el conjunto.
¿Por qué se vuelve a medir después de soltarla?
Un apoyo desigual puede aplanar temporalmente el disco. La medición libre revela deformaciones que afectarían al montaje.
¿Qué se revisa después del anodizado negro?
Ajustes críticos, bordes, roscas, residuos, uniformidad del color y rayas en superficies visibles.
