Antecedentes del proyecto

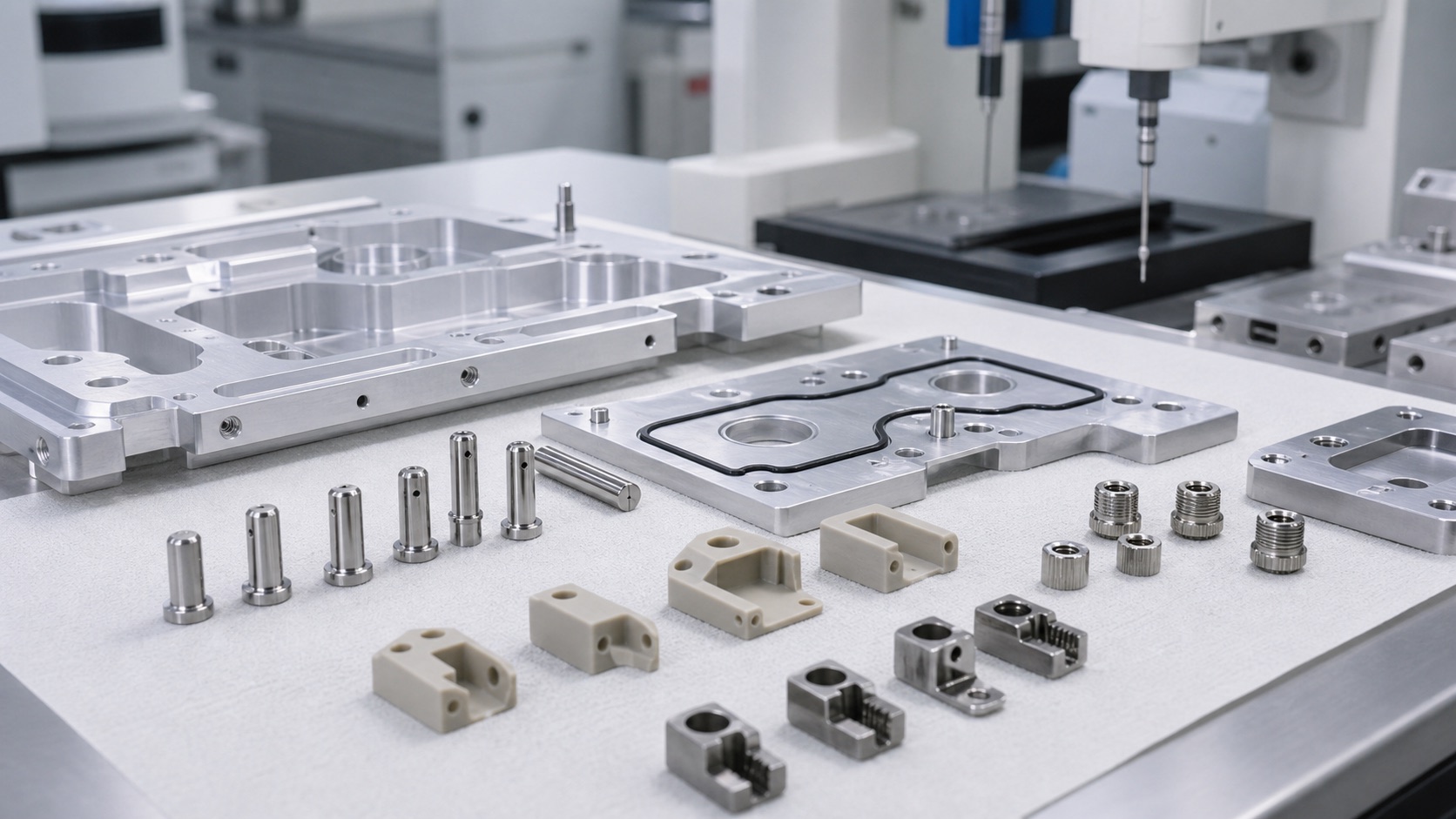

Un cliente de equipos médicos necesitaba un lote piloto de piezas personalizadas para una plataforma prototipo de diagnóstico y monitorización. El paquete incluía varias familias: placas de carcasa en aluminio 6061 con ranuras de junta, pasadores de posicionamiento en acero inoxidable 316L, soportes de sensor en PEEK, abrazaderas miniatura de titanio e insertos roscados. El cliente quería un solo proveedor para mantener coherencia en dimensiones, informes, embalaje y comunicación de revisiones.
Alcance de piezas y aplicación
Las piezas se usaban alrededor de módulos electrónicos, puntos de montaje de sensores, rutas de cable e interfaces de posicionamiento. Las placas de aluminio soportaban módulos internos y requerían planitud estable después de mecanizado y anodizado. Los pasadores 316L controlaban la posición durante el montaje. Los soportes PEEK aislaban sensores pequeños y necesitaban bordes suaves cerca de cables. Las abrazaderas de titanio aportaban resistencia en un espacio compacto. Aunque no eran implantes, se trataron como componentes de equipo médico con manejo limpio y trazabilidad.
Retos principales
El primer reto fue la mezcla de materiales. Aluminio, inoxidable, PEEK y titanio requieren herramientas, parámetros y desbarbado distintos. El segundo reto fue el apilamiento de tolerancias entre piezas que compartían datums. Posición de agujeros, altura de bosses, profundidad de ranuras y diámetro de pasadores debían controlarse de forma conjunta. El tercer reto fue proteger superficies: rayas en caras de junta, caras de apoyo o contactos de sensor podían provocar retrabajo aunque la medida fuera correcta.
Planificación y fijación

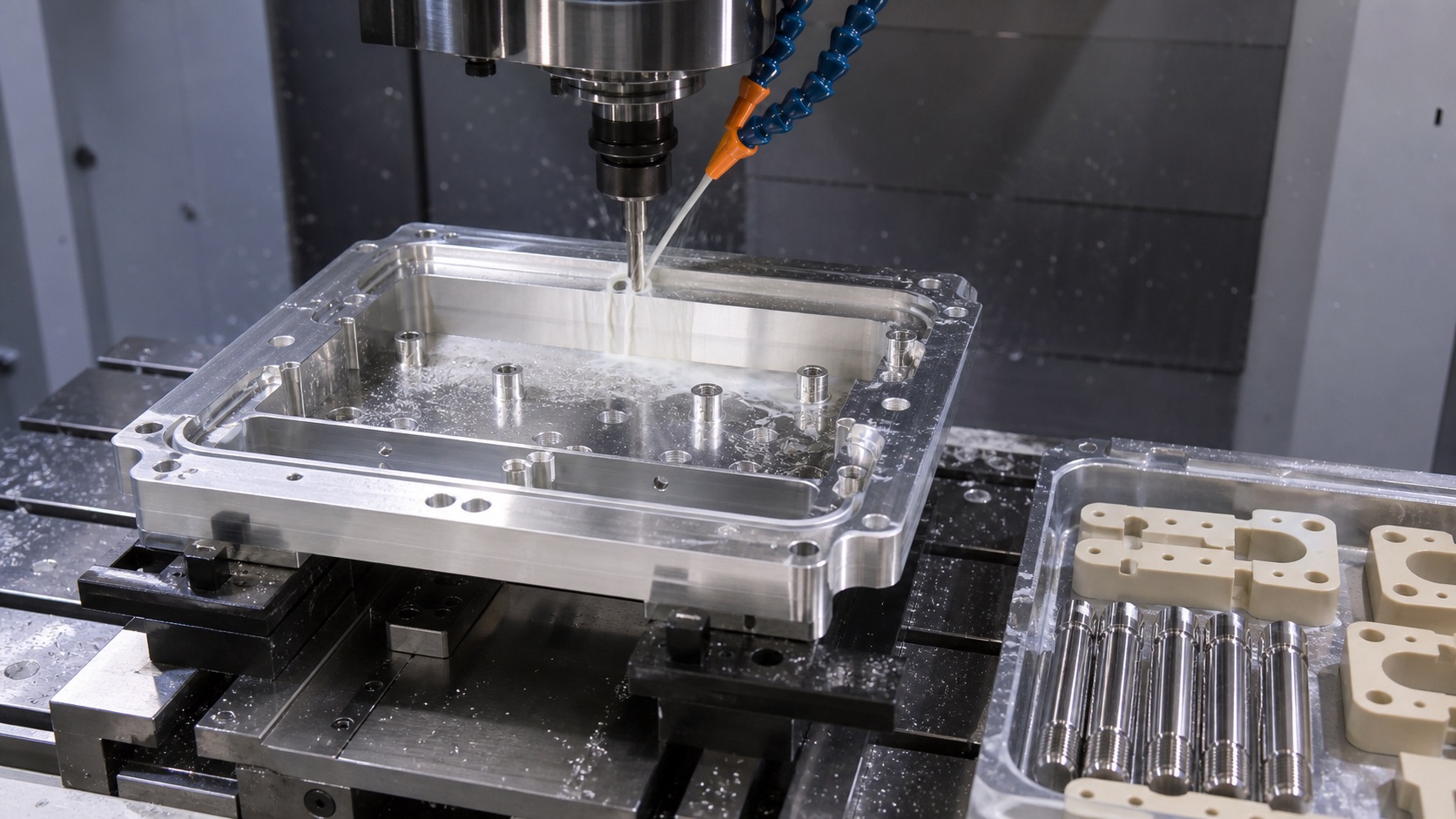

OEMach revisó modelos 3D y planos 2D antes de mecanizar, separando datums funcionales, superficies de sellado, roscas y caras cosméticas. Las carcasas de aluminio se desbastaron por etapas para reducir movimiento, luego se semiacabaron y acabaron desde referencias controladas. Los pasadores inoxidables se tornearon con control de desgaste. Los soportes PEEK se mecanizaron con herramientas afiladas y baja presión de sujeción. Las abrazaderas de titanio usaron avances conservadores, refrigeración y acabado cuidadoso.
Inspección y control de calidad

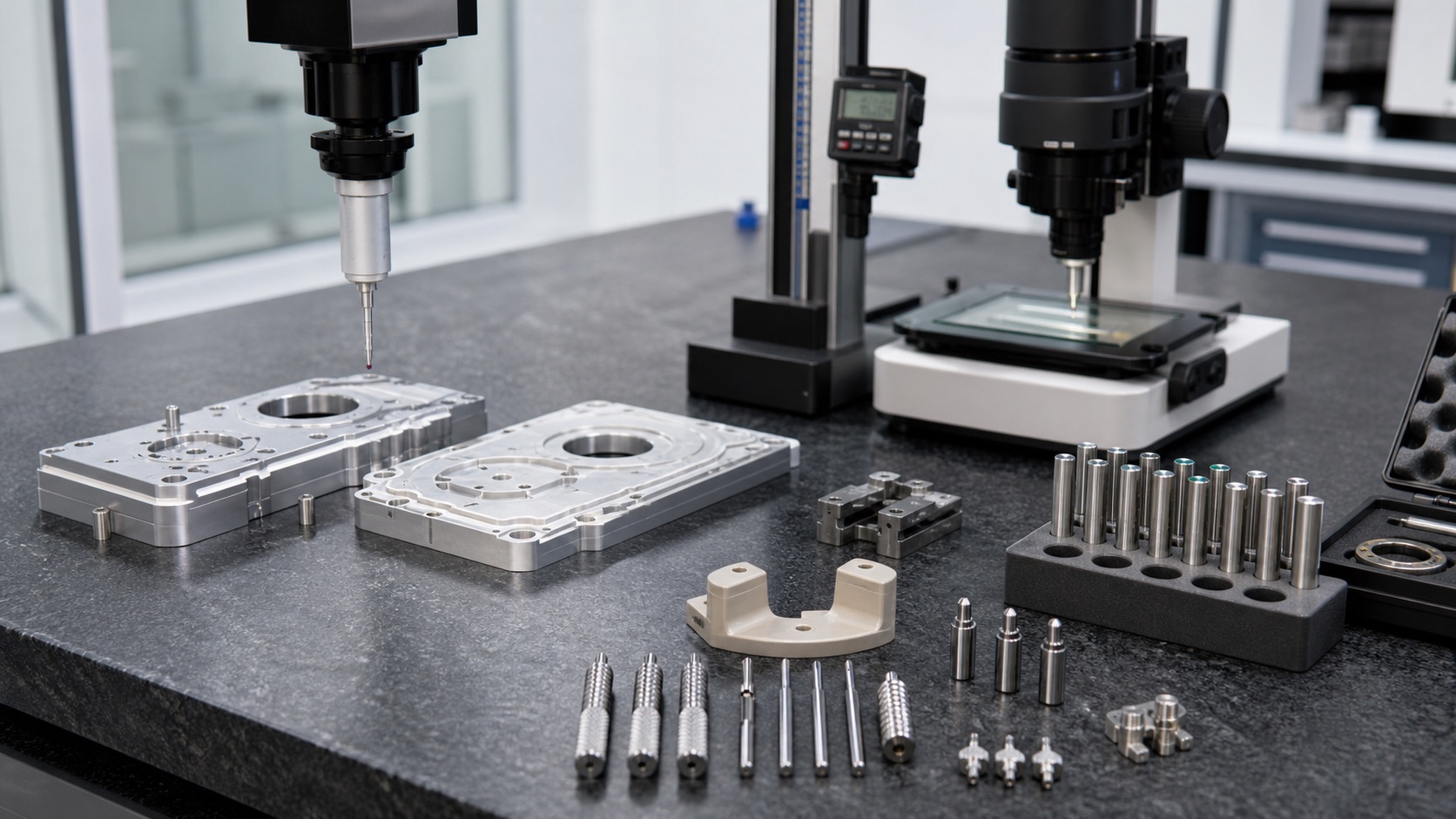

El plan de inspección combinó CMM, medidor de altura, calibres pasadores, calibres de rosca, revisión de rugosidad e inspección visual con aumento. Las dimensiones críticas incluyeron ranuras de junta, planitud de montaje, posiciones de espiga, diámetro de pasadores, distancia de agujeros en soportes y anchura de ranura en abrazaderas. Los resultados de primera pieza se compartieron antes de terminar todo el lote, permitiendo al cliente confirmar supuestos del plano.
Resultado y entrega

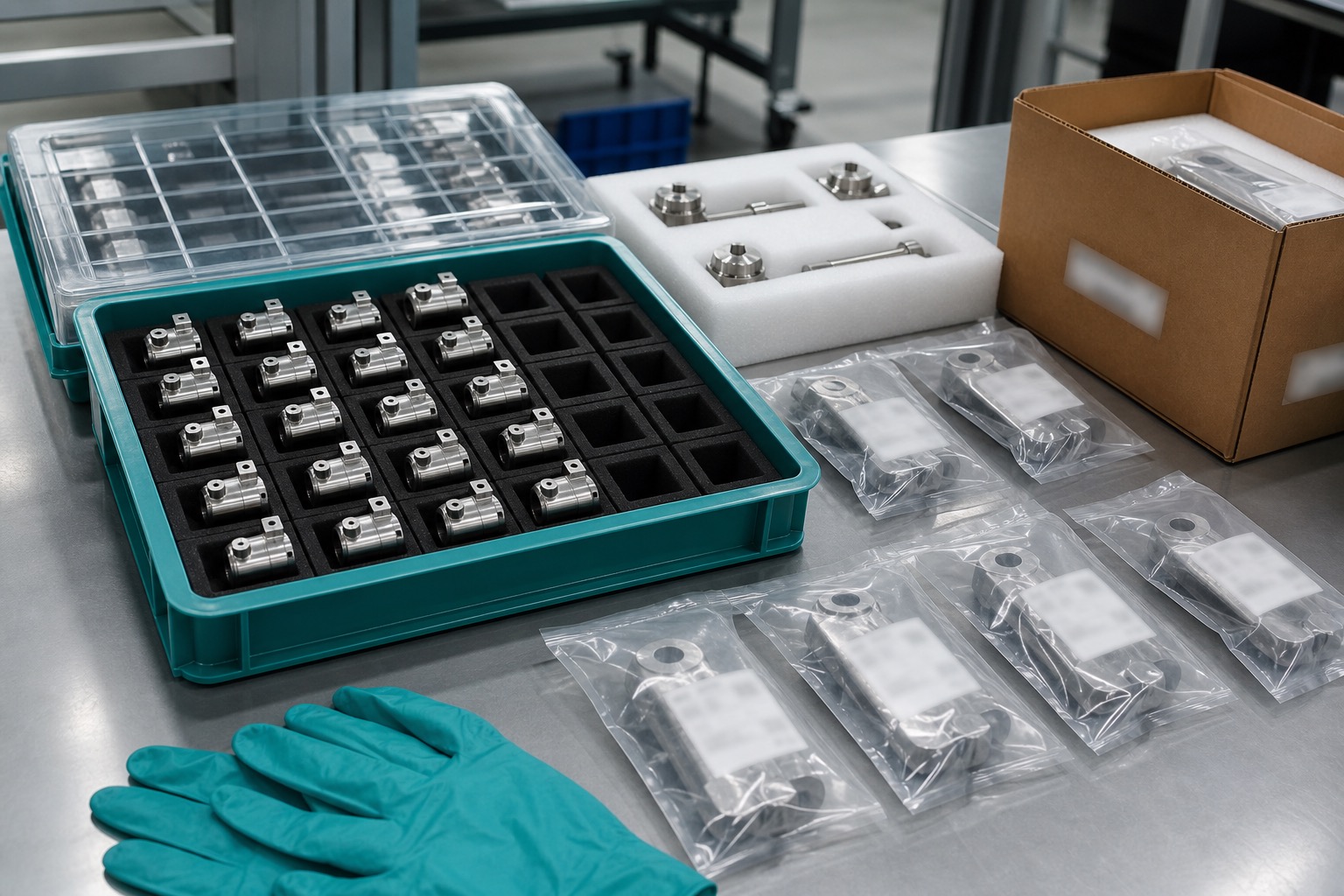

El lote piloto se entregó como paquete agrupado de piezas médicas, no como pedidos aislados. Cada grupo de material se embaló por separado y las piezas pequeñas se protegieron contra contacto metal-metal. El cliente recibió piezas mecanizadas, registros de inspección y etiquetas de embalaje para facilitar inspección de entrada y montaje prototipo. El proyecto mostró el valor de combinar fresado, torneado, mecanizado plástico, acabado inoxidable y embalaje limpio en un flujo controlado.
Lecciones para proyectos similares
En proyectos de dispositivos y equipos médicos, las mejores RFQ incluyen el contexto de ensamblaje completo, no solo planos sueltos. Cuando el proveedor sabe qué caras sellan, qué agujeros posicionan, qué piezas tocan sensores y qué superficies son cosméticas, puede planificar mejor mecanizado e inspección. Hablar temprano de material, acabado, tolerancias, embalaje y revisión reduce retrasos y retrabajo.
FAQ
¿Qué piezas incluía este caso médico?
Incluía placas de carcasa de aluminio, pasadores 316L, soportes PEEK, abrazaderas de titanio e insertos roscados.
¿Por qué usar un solo proveedor?
Permite mantener interpretación de datums, informes de inspección, embalaje y comunicación de revisiones de forma coherente.
¿Qué características fueron críticas?
Ranuras de junta, planitud, agujeros de posicionamiento, diámetro de pasadores, distancia de agujeros, ranuras de abrazadera y roscas.
¿Cómo se gestionaron los materiales?
Cada material tuvo estrategia propia de corte y desbarbado: aluminio por etapas, PEEK con baja presión, inoxidable con control de desgaste y titanio conservador.
¿Incluyó embalaje limpio?
Sí. Las piezas se separaron por material y número de parte, se protegieron contra rayas y se etiquetaron para inspección de entrada.
¿Qué debe enviar el comprador?
CAD, planos 2D, material, acabado, contexto de montaje, dimensiones críticas, cantidad, inspección requerida y reglas de embalaje.
