Mecanizado CNC de guías ortopédicas: control del eje, roscas y referencias

Mecanizado CNC de guías ortopédicas: control del eje, roscas y referencias

La guía es un conjunto

Una guía ortopédica relaciona casquillo, bastidor, abrazadera e instrumento. Su función mecánica es situar la trayectoria definida por el diseñador y permitir montaje e inspección. Un agujero correcto de forma aislada puede apuntar en otra dirección cuando se cierra la abrazadera o se monta la guía. El plano debe identificar eje funcional, superficies de contacto y referencias de verificación del conjunto. El fabricante del dispositivo conserva la responsabilidad del diseño clínico y la validación; el taller CNC controla las características mecánicas especificadas y sus registros.

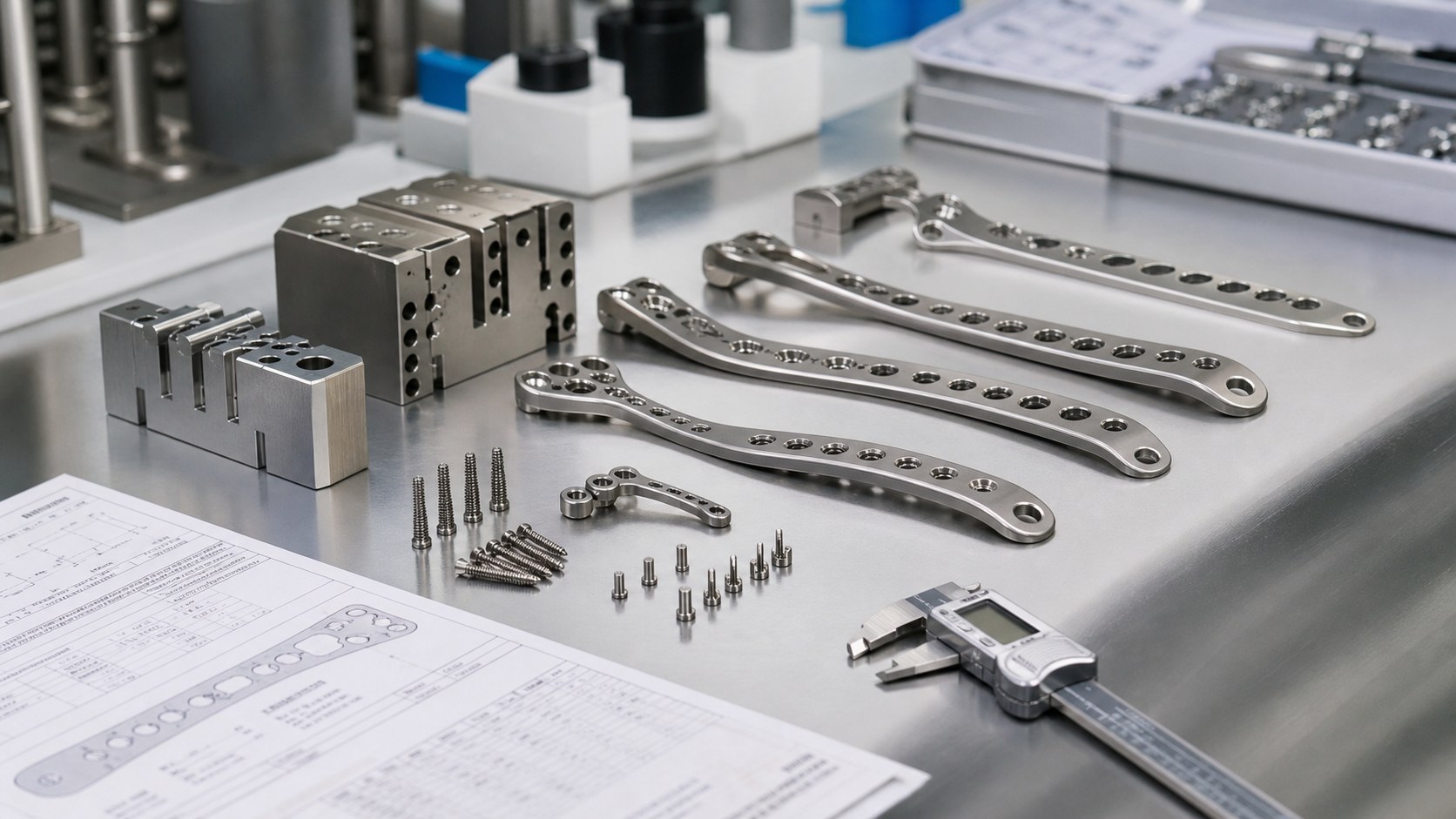

Componentes mecanizados de guías ortopédicas
Componentes mecanizados de guías ortopédicas

Revisar la cadena funcional

Comparar modelo 3D y plano 2D con instrumento, casquillo y tornillo previstos. Marcar cara principal de apoyo, elemento contra giro y tope. Seguir la contribución de cada pieza a la posición del eje. La cadena de tolerancias incluye diámetro del agujero, ajuste del casquillo, cierre de abrazadera, tornillo y montaje, no solo el bloque. Definir qué se mide libre y qué montado, y si el cliente aportará una pieza o calibre. Acordar el método de aceptación antes del primer artículo.

Material según contacto y proceso

Ti-6Al-4V y aceros inoxidables pueden usarse en útiles duraderos, pero el grado exacto depende de carga, desgaste, reprocesamiento y evaluación del propietario. Un inserto polimérico puede formar una superficie sustituible; su deformación y limpieza deben revisarse. No suponer que un útil no implantable tiene los mismos requisitos que un implante ni que el nombre del material prueba biocompatibilidad. La orden define grado, estado, certificado, tratamiento y límites de sustitución. La trazabilidad empieza con el bruto.

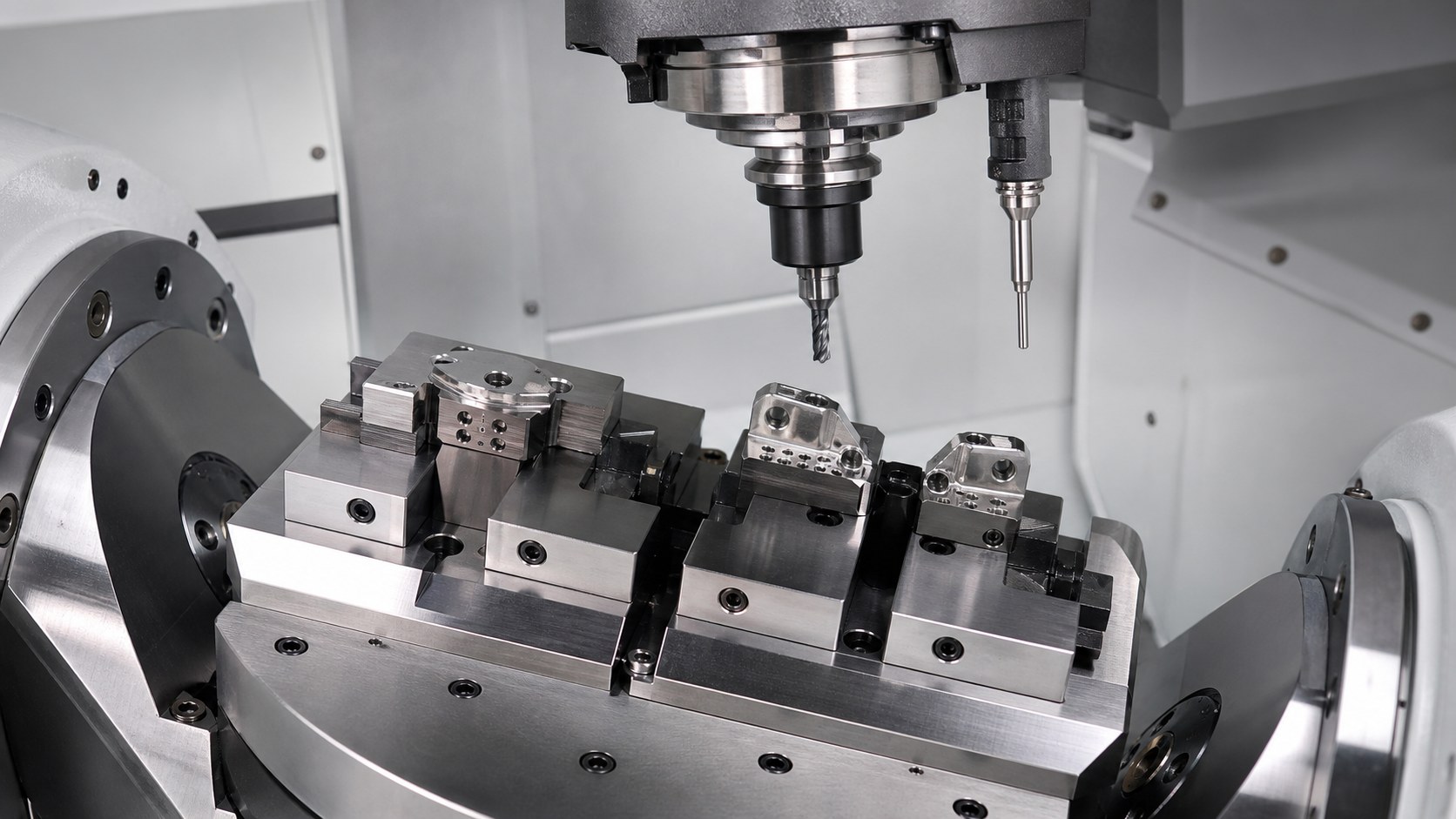

Fijación desde referencias estables
Fijación desde referencias estables

Mecanizar desde referencias útiles

Crear primero las caras de localización; después desbastar abertura, fijaciones y aligeramientos. Terminar el agujero guía y asientos en un amarre que conserve su relación con referencias. Una abrazadera partida puede abrirse al soltarla, por lo que conviene registrar estado libre y medir el estado funcional cerrado. Las orejas del tornillo necesitan soporte sin deformación. En titanio, controlar calor, desgaste y rebabas en agujeros pequeños y ranuras. Registrar revisiones de programa y útil junto al primer artículo.

Roscas y fuerza de cierre

Una rosca forma parte del camino de carga. Confirmar tamaño, longitud útil, avellanado, acceso a la cabeza y posibilidad de apretar en el conjunto. El diseñador determina método de cierre y límite de par; el taller no inventa un valor. Inspeccionar con calibres y probar el tornillo previsto sin cruzar rosca. Una rebaba en la salida impide cerrar ambas caras por igual y puede desplazar el eje. Si el tornillo se suministra aparte, comprobar montaje con el hardware real.

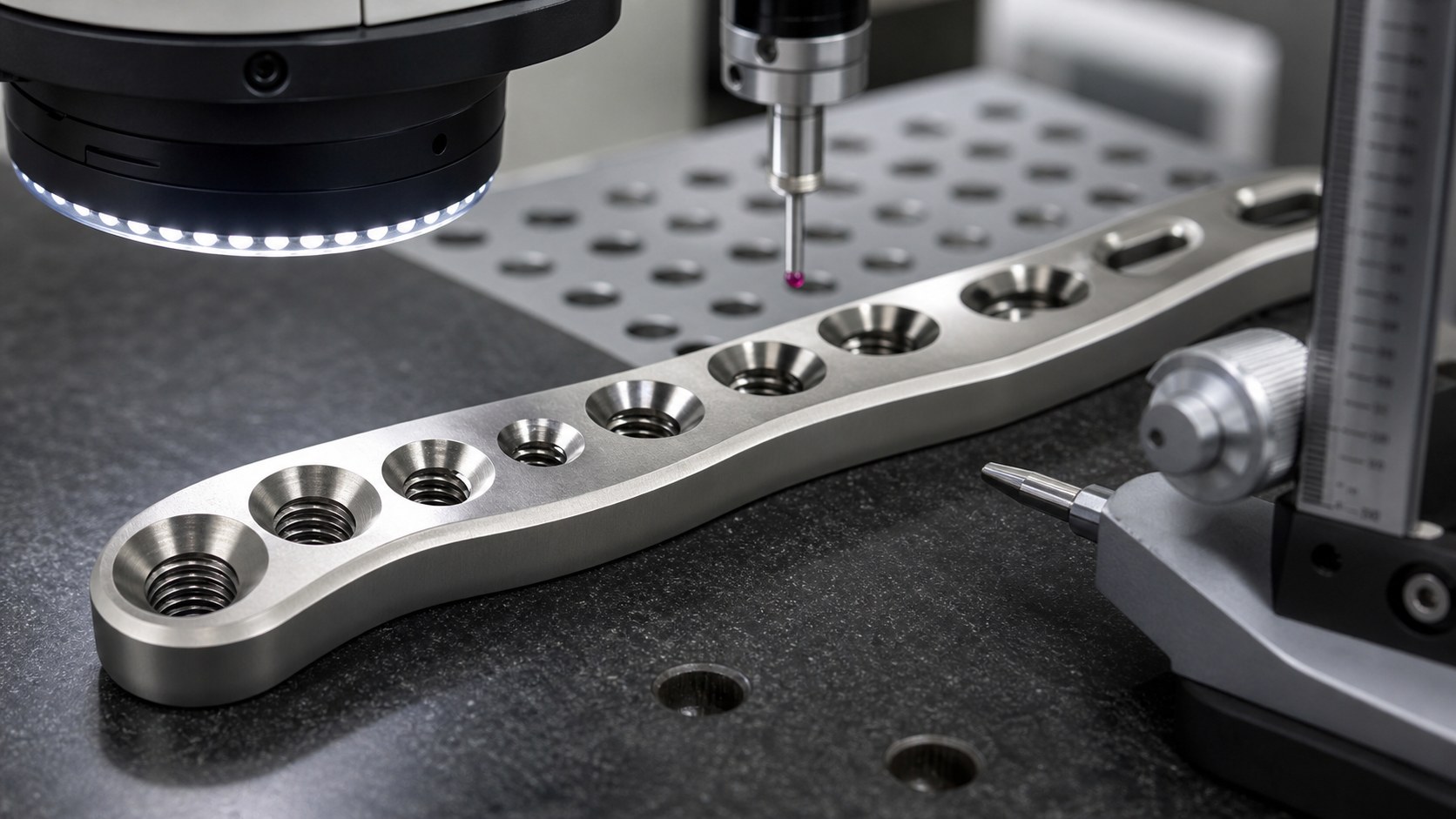

Inspección de roscas y agujeros guía
Inspección de roscas y agujeros guía

Bordes y daño superficial

Una rebaba en el agujero del casquillo puede rayarlo o alterar su asiento. Un chaflán excesivo en la ranura puede cambiar la elasticidad de la abrazadera. Distinguir bordes de manipulación y contactos funcionales; especificar radios, chaflanes y límites de rebaba. Revisar ambos lados de agujeros y ranuras con óptica cuando sea necesario. El acabado no debe ocultar daño. Si se pide recubrimiento o pasivado, comprobar cotas y superficies después porque el espesor puede cambiar ajustes.

Medir lo que gobierna el eje

El informe inicial incluye posición y orientación del eje respecto a referencias, diámetro, separación de la abrazadera, agujeros de montaje, roscas y ajuste con casquillo. CMM, calibres de agujero y óptica cumplen funciones complementarias. Indicar estado de montaje, calibre e incertidumbre relevante. Una medición en estado libre no siempre predice el eje con el tornillo apretado. Vincular desviaciones aprobadas, revisión del plano y lote de material.

Limpiar y cotizar

Retirar virutas de ranura y roscas; verificar ausencia de partículas sueltas. Proteger agujero, contactos y roscas en transporte. El embalaje identifica pieza, revisión y lote sin afirmar esterilidad no demostrada. Para cotizar, enviar planos, modelo, conjunto, material, cantidades, referencias críticas, datos del casquillo y tornillo, tratamiento, método de inspección y documentación. Así se estiman fijación, mecanizado, calibres y primer artículo con menos supuestos ocultos.

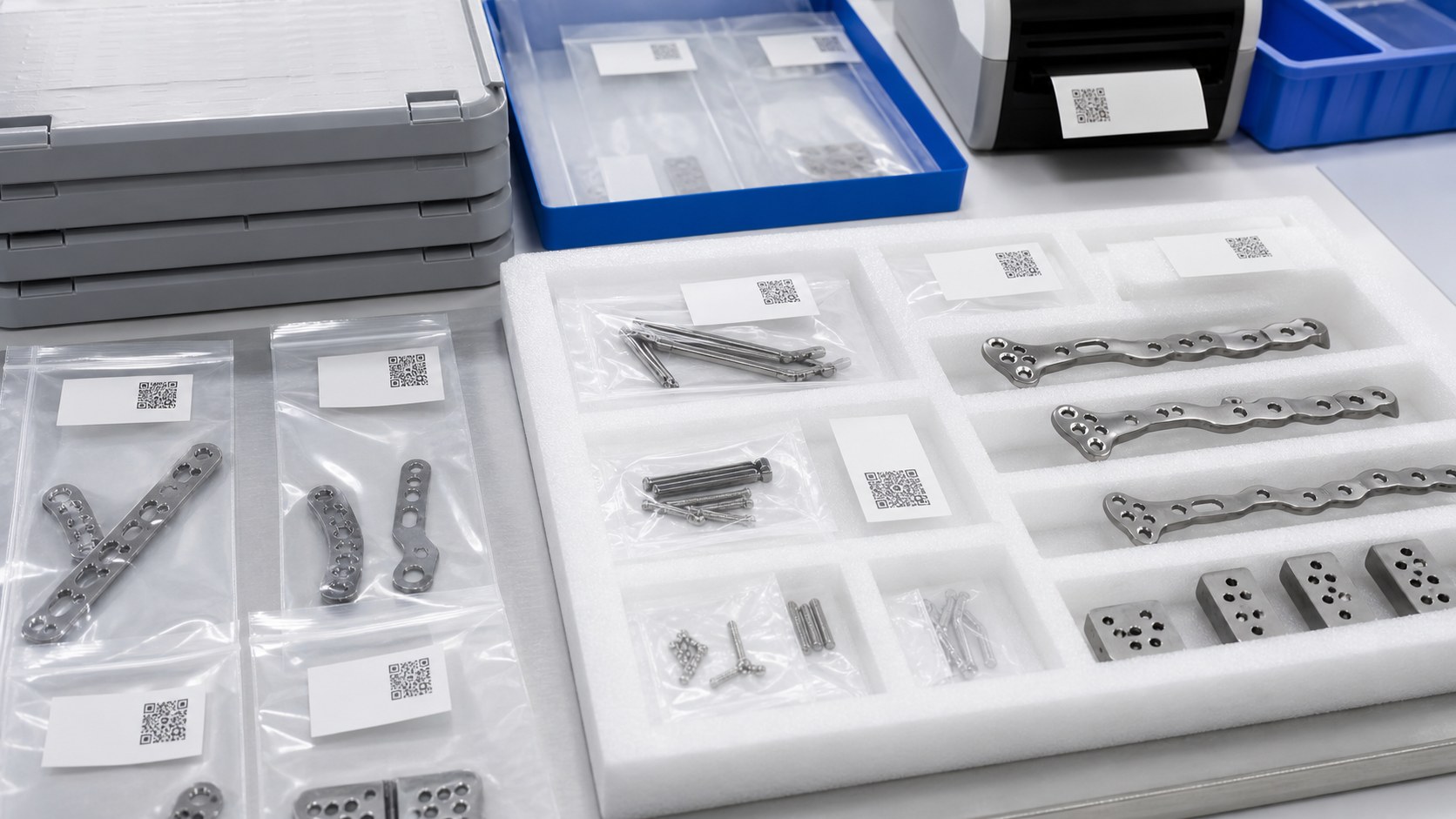

Entrega protegida y trazable
Entrega protegida y trazable

FAQ

¿Por qué no basta el diámetro del agujero?

También importan posición y ángulo del eje respecto al montaje, ajuste del casquillo y estado de cierre.

¿Se mide la abrazadera abierta o cerrada?

Ambos estados pueden ser útiles, pero el diseñador define la condición funcional y el método de aceptación.

¿El Ti-6Al-4V implica aprobación médica?

No. El material es solo una entrada de diseño; el fabricante valida el dispositivo completo.

¿Qué detalles de rosca se indican?

Tamaño, clase, profundidad útil, avellanado, acceso, tornillo y par de montaje definido por el diseñador.

¿Cómo se comprueban rebabas?

Con criterios de borde, desbarbado controlado e inspección óptica o boroscopio cuando sea necesario.

¿Qué enviar para una oferta?

Planos, modelo, conjunto, casquillo, material, cantidades, referencias, acabado e inspección requerida.
