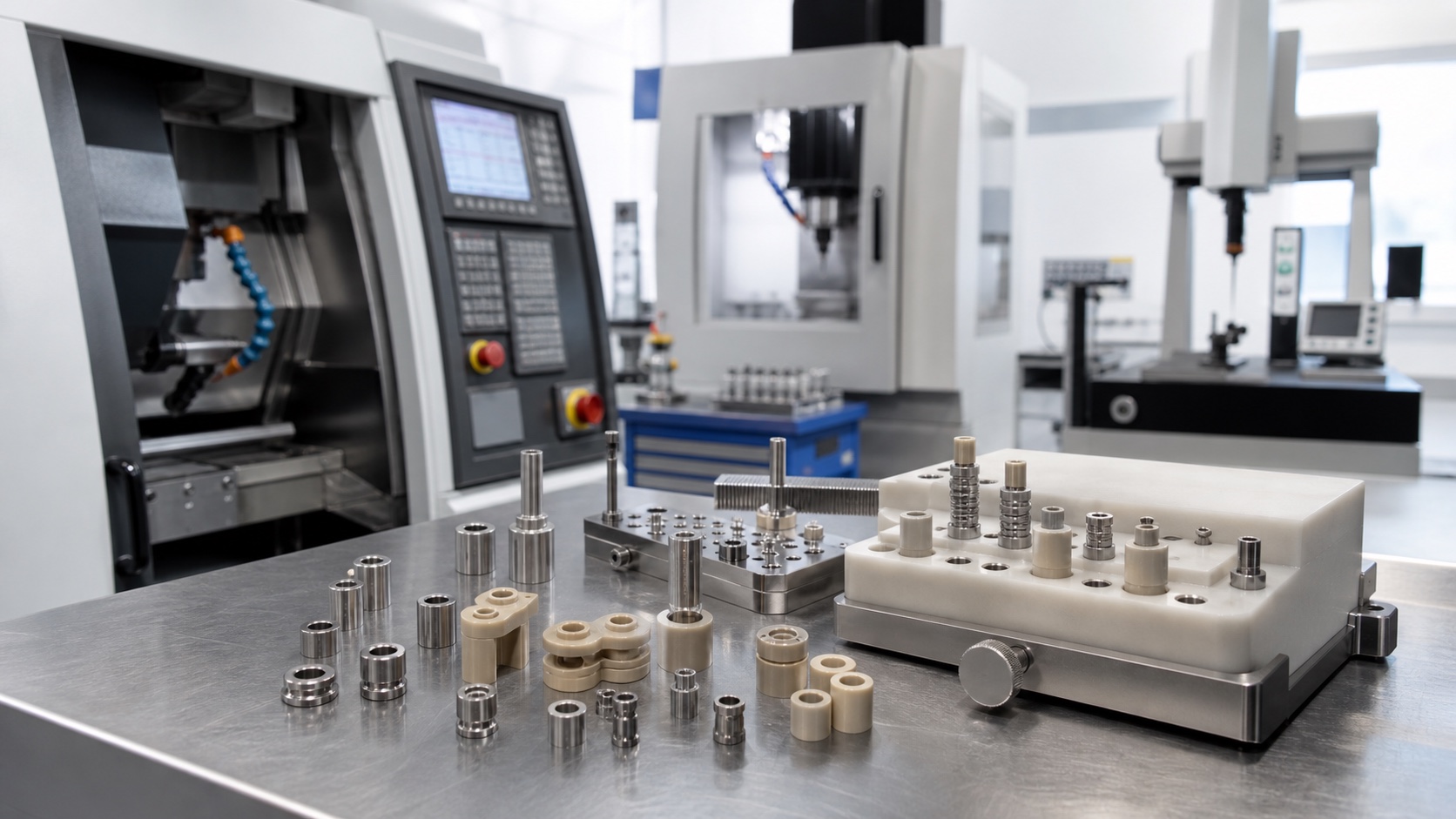

Mecanizado CNC de casquillos guía para implantes dentales y topes de perforación
Los sistemas de guía quirúrgica para implantes dentales dependen de componentes pequeños que controlan dirección, profundidad y repetibilidad. Casquillos guía, topes de perforación, bushings inoxidables y bloques de PEEK son piezas compactas, pero su precisión afecta el ajuste del conjunto y el flujo de trabajo clínico. El taladro debe permitir paso suave sin holgura excesiva, el hombro debe asentar de forma repetible y los chaflanes deben estar limpios para reducir riesgo de partículas.
Requisitos funcionales
Un casquillo guía dental suele tener taladro interno preciso, diámetro exterior de localización, hombro, ranura o retención y bordes controlados. Los topes pueden incluir altura precisa, taladro concéntrico y superficie de contacto. El plano debe definir datums, rebabas aceptables, rugosidad, limpieza y si la pieza se entrega sola o en kit.
Materiales y micro torneado

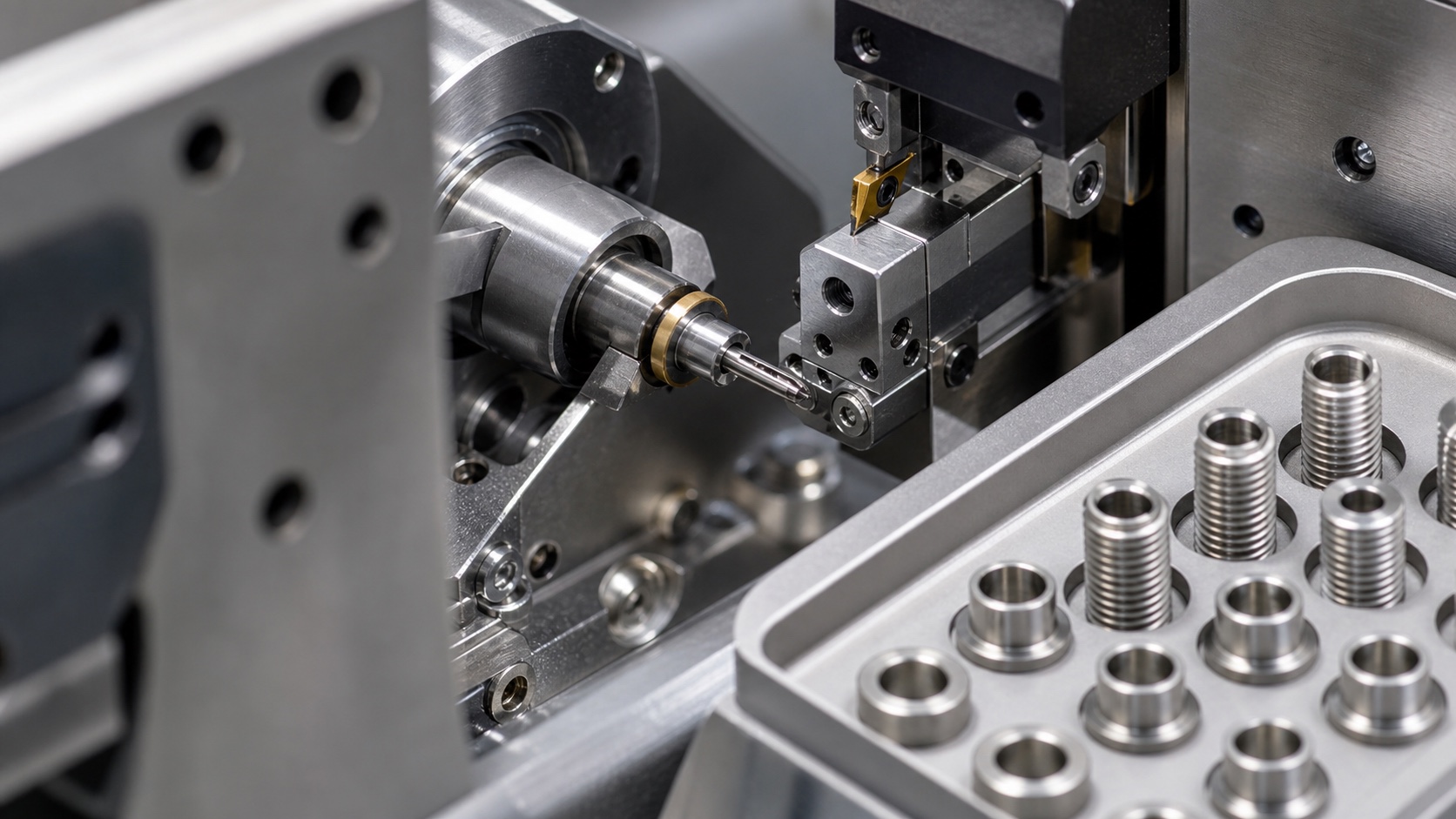

Titanio y aceros inoxidables son habituales por resistencia, corrosión y superficie limpia. El titanio requiere herramientas afiladas, velocidad controlada y buena evacuación de viruta. El torneado tipo Swiss o CNC de precisión ayuda a mantener características concéntricas en piezas pequeñas. Si hay fresados o agujeros cruzados, conviene planificar la secuencia para no deformar el taladro final.
Precisión del taladro
El taladro interno es crítico. Si queda demasiado cerrado, el taladro quirúrgico puede atascarse; si queda suelto, la guía pierde estabilidad. Importan excentricidad de herramienta, rigidez de barra, estado del escariador y método de medición. La concentricidad debe comprobarse contra el datum funcional, sobre todo cuando el casquillo se inserta en PEEK o cuerpos guía.
Rebabas, limpieza y protección
Las rebabas pueden ocultarse en ranuras, salidas de taladro o agujeros cruzados. Se controlan con chaflanes, estrategia de herramienta, cepillado controlado y revisión con microscopio. Las piezas de titanio pueden requerir pasivado o limpieza según especificación. Bandejas de manipulación evitan golpes entre casquillos.

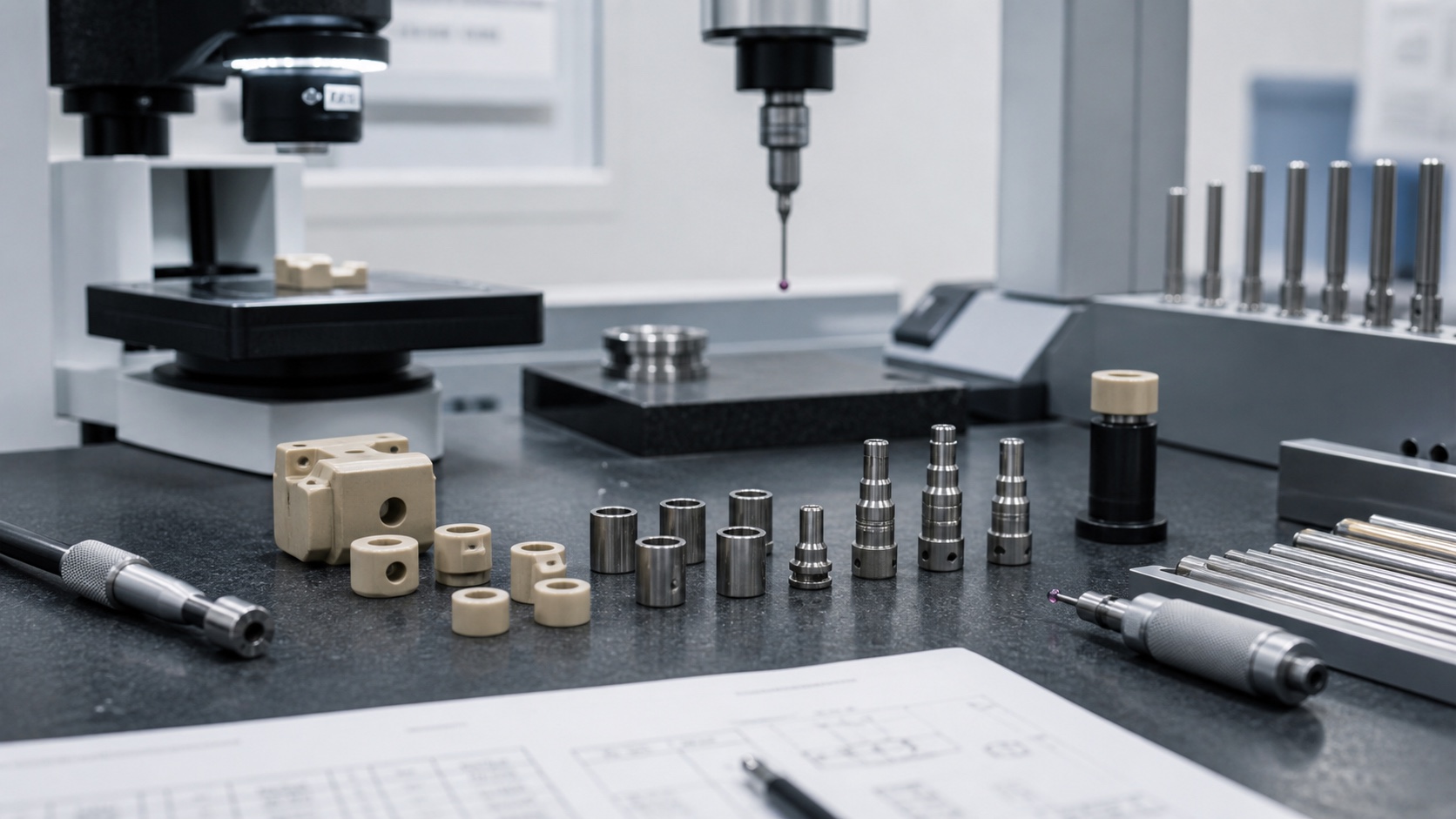

Inspección y entrega
La inspección puede incluir diámetro interior, diámetro exterior, altura de hombro, descentramiento, posición de ranura, chaflanes, roscas y acabado. Se usan pines, alesómetros, medición óptica o CMM según tolerancia. Informes, certificados y embalaje limpio facilitan la recepción.
FAQ
¿Qué archivos se necesitan para cotizar?
Modelo 3D, plano 2D, material, tolerancia de taladro, acabado, cantidad e inspección requerida.
¿Qué característica es más crítica?
El taladro interno y su relación con el diámetro exterior de localización suelen ser lo más crítico.
¿Se pueden fabricar lotes pequeños en titanio?
Sí. Prototipos y lotes pequeños son habituales en desarrollo de sistemas guiados.
¿Cómo se controlan rebabas internas?
Con herramientas afiladas, chaflanes controlados, desbarbado cuidadoso e inspección microscópica.
¿Pueden embalarse individualmente?

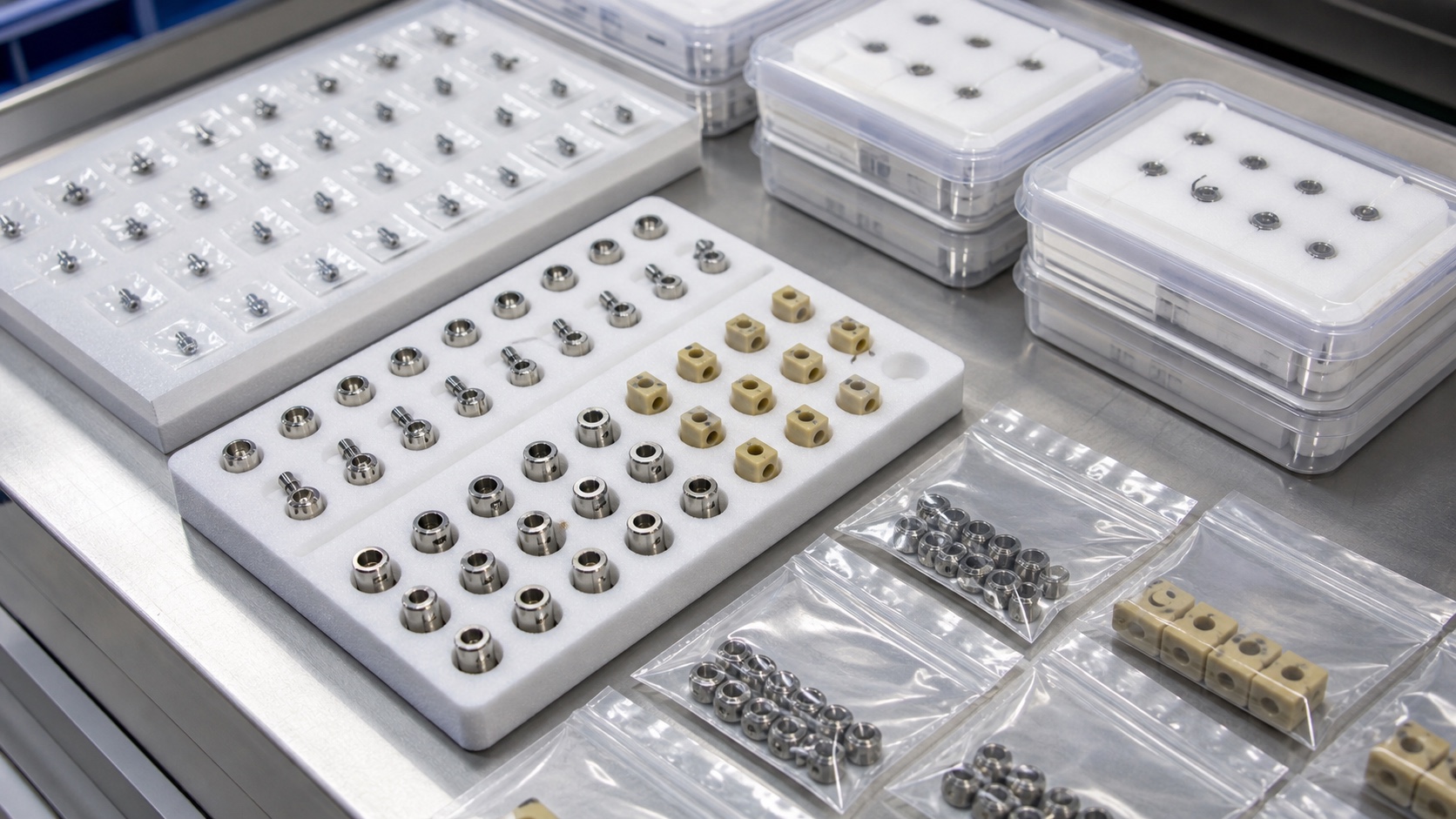

Sí. Bandejas, espuma, cajas pequeñas o bolsas selladas evitan daños entre piezas.
¿Se entregan informes de inspección?
Sí. Se pueden preparar informes de primera pieza y lote según el plano.
